Краткое описание

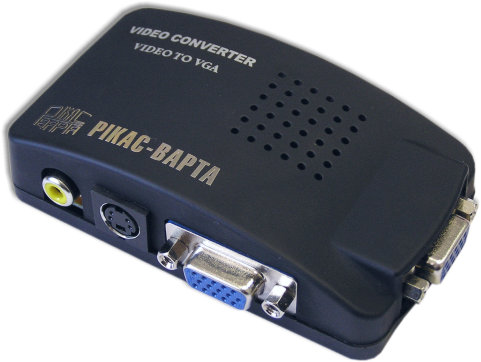

Преобразователь видеосигнала TV-VGA предназначен для отображения на TFT или CRT мониторе с VGA входом видеоинформации, поступающей в стандарте CCIR или PAL. Преобразователь содержит два входа: первый - для подключения источника видеосигнала, второй - для подключения компьютера или другого устройства с VGA выходом. Встроенный в преобразователь коммутатор позволяет простым кликом отобразить на мониторе информацию с любого из входов. Кроме этого для телевизионного входа реализована функция стоп-кадр.

Назначение и область применения

Преобразователь может использоваться для подключения высококачественных VGA мониторов к любым устройствам с телевизионным выходом (видеовыходом): телекамерам, цифровым регистраторам DVR, DVD-плеерам, игровым приставкам.

Встроенный коммутатор позволяет использовать устройство на рабочем месте секретаря и организовать мониторинг всех входящих в офис, в т.ч и с функцией стоп-кадр, на время определения личности пришедшего.

Варианты исполнения

Преобразователь выпускается в двух вариантах, отличающихся используемым источником питания. Так для работы совместно с персональным компьютером (вариант исполнения TV-VGA-U) для питания устройства используется USB-разъем компьютера, а устройства комплектуется кабелем для питания от USB-порта. В случае работы с другими устройствами видеосигнала преобразователь (TV-VGA-A) комплектуется адаптером питания напряжения 5 В.

Варианты исполнения:

• TV-VGA-U - питание осуществляется от USB-порта компьютера
• TV-VGA-A - питание осуществляется от внешнего адаптера напряжением 5 В

Основные технические характеристики

• Количество входов телевизионного сигнала: 1

• Количество входов VGA-сигнала: 1

• Входной телевизионный сигнал:
  - стандарт PAL (для цветного изображения) или CCIR (для черно-белого)
  - амплитуда входного сигнал 1 В
  - входное сопротивление 75 Ом
  - разъем подключения - RCA и MiniDIN-4

• Входной VGA сигнал
  - амплитуда 0,7 - 1 В
  - разъем подключения - D-Sub

• Выходной сигнал
  - стандарт VGA
  - разрешающая способность 1024х768
  - разъем подключения D-Sub

• Напряжение питания модуля
  - 5 В постоянного тока

• Ток потребления
  - не более 350 мА

• Режим работы - непрерывный

• Габаритные размеры (длина x ширина x  высота), мм, не более:
  - 95 x 60 x 27

• Масса устройства (без учета кабелей), не более 75 г
