Преобразователь TV-VGA-2-A высокого разрешения (Full HD)



Общие сведения

Программируемый преобразователь (конвертор) видеосигнала в VGA высокого разрешения - TV VGA Converter. Используется для вывода изображения от камер видеонаблюдения, цифровых видеорегистраторов, а также любых других источников стандартного аналогового сигнала на TFT монитор. Позволяет настроить параметры изображения: яркость, насыщенность, контрастность, а также запрограммировать разрешение формируемого VGA изображения, вплоть до Full HD.

Фотография продукции:

Фото TV-VGA-2-A: Преобразователь видеосигнала в VGA (TV VGA Converter) - программируемый

Техническая спецификация:

Наименование параметра Значение
Кол-во входных видеосигналов 2
Видеовход 1.0 В, 75 Ом, композитный
Система цветности PAL / NTSC / автоопределение
Разрешение выходного VGA изображения 1680х1050, 1440х900, 1280х1024, 1024х768, 800х600, 640х480
Специальные функции Картинка в картинке, стоп-кадр, настройка изображения, настройка VGA, вход по умолчанию, 3-канальный коммутатор, 3D-фильтр
Напряжение питания, В 5 +/- 0,2
Ток потребления, не более, мА 550
Род тока питания постоянный
Диапазон рабочих температур, град. С -5 … +50
Габаритные размеры (В х Ш х Д), мм 27 х 60 х 95
Вес (в полном комплекте), не более, г 75

Назначение и область применения

На сегодняшний день TFT мониторы практически полностью вытеснили обычные мониторы на ЭЛТ. Устройство TV-VGA-2 предназначено для отображения композитного видеосигнала на VGA мониторе. Источником композитного сигнала может быть видеокамера, цифровой регистратор (DVR), DVD проигрыватель, переносная видеокамера, игровая приставка. Все эти устройства при помощи TV-VGA могут быть подключены к обычному компьютерному монитору или телевизору через VGA вход.

Преобразователь видеосигнала TV-VGA-2 является развитием хорошо зарекомендовавшего себя преобразователя видеосигнала "TV-VGA". Появление новой модели вызвано увеличение разрешающей способности современных TFT мониторов, пожеланиями потребителей получить возможность настройки параметров формируемого VGA изображения, а также необходимостью подключать несколько видеосигналов.

Отличительные особенности нового преобразователя:

  • расширенный ряд доступных разрешений: 1680х1050 (Full HD), 1440х900 (Wide), 1280х1024, 1024х768, 800х600, 640х480
  • разрешение формируемого VGA изображения и частота кадровой развертки программируются пользователем
  • реализация функции «картинка в картинке» позволяет накладывать изображение видеосигнала на VGA изображение, при этом пользователь может настроить как размер окна, так и его положение на экране
  • процессор обработки формирует четкую картинку без эффекта дрожания за счет настраиваемого 3D фильтра шумоподавления
  • деинтерлейсинг – подавление эффекта гребенки в движущемся изображении
  • возможность коррекции параметров видеосигнала: яркость, контрастность, насыщенность, гамма, четкость
  • дополнительная цифровая обработка сигнала позволяет: скорректировать уровень белого для подавления эффекта «заливания» светлых областей изображения, расширить уровень черного цвета - для более четкого просматривания деталей в затемненных участках, изменить усиление цветовой составляющей видеосигнала - для получения максимальной насыщенности формируемого цветного изображения
  • задать источник видеосигнала, подключаемый к VGA выходу преобразователя после включения его электропитания
  • усовершенствованный коммутатор позволяющий просматривать на VGA мониторе 2 аналоговых и 1 VGA сигнал
  • использование нового коммутатора видеосигналов с граничной частотой пропускания 200 МГц, что позволяет коммутировать без искажений VGA изображение с разрешением 1920х1080 (Full HD) и частотой кадров до 60 Гц
  • все настройки преобразователя хранятся в энергонезависимой памяти, и остаются неизменными при его обесточивании

Дополнительные возможности:

  • один вход “VGA In” – для подключения компьютера
  • два независимых входа “Video” и “S-Video” – для подключения двух источников видеосигнала
  • встроенный коммутатор позволяет поочередно отображать на мониторе изображение со входа “VGA In”, “Video”, “S-Video”
  • функция «стоп-кадр» для любого телевизионного входа
  • электропитание от внешнего адаптера (входит в комплект поставки)
  • комплект кабелей для подключения к компьютеру и двум видеоисточникам

Наличие встроенного коммутатора позволяет использовать персональный компьютер для работы и мониторинга двух видеосигналов, поступающего на видеовходы преобразователя. Так секретарь может простым кликом на кнопке выбора канала увидеть звонящего в двери, а повторным кликом – вернуться к работе с компьютером. Кроме этого за счет использования режима «картинка в картинке» видео изображение может отображаться непосредственно на экране компьютера.

Комплект поставки

  • Преобразователь - 1шт.
  • Кабель VGA-VGA - 1шт.
  • Кабель подключения к входу Video - 1шт.
  • Кабель подключения к входу S-Video - 1шт.
  • Адаптер питания - 1шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

Галерея изображений

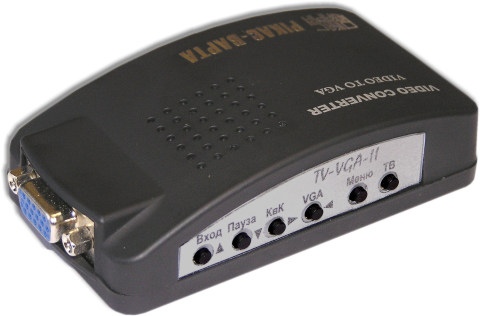

Вид спереди

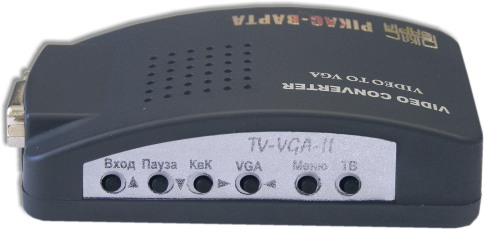

Панель управления

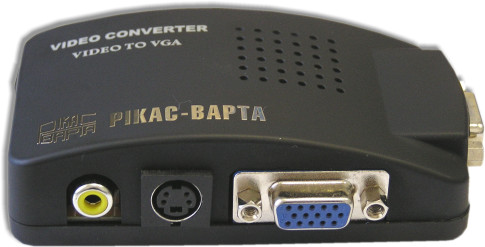

Разъемы подключения видео и VGA монитора

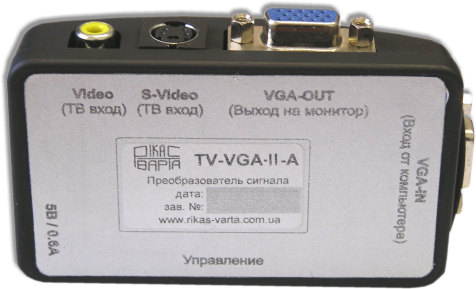

Обозначения разъемов подключения

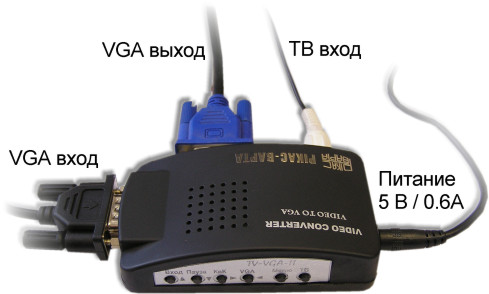

Подключения в режиме «Секретарь»

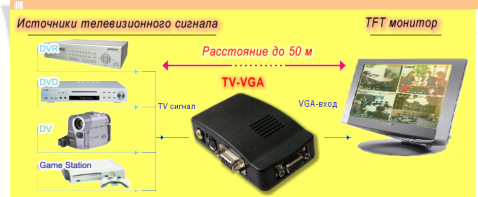

Схема работы в режиме “конвертор”
Схема работы в режиме “секретарь”


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2010-03-06 - 2015-01-03
