Конвертор TV-VGA-A для преобразования видеосигнала в VGA сигнал является устаревшей моделью, которую не рекомендуется использовать в перспективных проектах.


Конвертор TV-VGA-A для преобразования видеосигнала в VGA сигнал



Общие сведения

Преобразователь (конвертор) видеосигнала в VGA - TV VGA Converter. Используется для вывода изображения от камер видеонаблюдения, цифровых видеорегистраторов, а также любых других источников стандартного аналогового сигнала на TFT монитор. Поддерживает режимы “стоп-кадр”, “коммутатор” и деинтерлейсинг (подавление гребенки)

Фотография продукции:

Фото TV-VGA-A: Преобразователь видеосигнала в VGA (TV VGA Converter)

Техническая спецификация:

Наименование параметра Значение
Кол-во входных видеосигналов 1
Видеовход 1.0 В, 75 Ом, композитный
Система цветности PAL
Разрешение выходного VGA изображения 1024х768
Специальные функции Стоп-кадр, 2-канальный коммутатор, 2D-фильтр
Напряжение питания, В 5 +/- 0,2
Ток потребления, не более, мА 650
Род тока питания постоянный
Диапазон рабочих температур, град. С -5 … +50
Габаритные размеры (В х Ш х Д), мм 27 х 60 х 95
Вес (в полном комплекте), не более, г 75

Назначение и область применения

ВНИМАНИЕ! Данная модель преобразователя снята с производства.
Вместо нее производится обновленный двухканальный конвертор "TV-to-VGA " (версия 1.1).

На сегодняшний день популярность TFT мониторов уже превысила обычные мониторы на ЭЛТ. Более 50% выпускаемых мониторов являются мониторы с VGA входом. Устройство TV-VGA предназначено для отображения композитного видеосигнала на VGA мониторе. Источником композитного сигнала может быть видеокамера, DVR регистратор, DVD плеер, переносная видеокамера, игровая приставка. Все эти устройства при помощи TV-VGA могут быть подключены к обычному компьютерному монитору. Отличительные особенности:

  • высокотехнологическое устройство по доступной цене
  • высокое качество изображения – разрешение 1024х768
  • простой монтаж
  • совместим с любым источником видеосигнала, работающими в стандартах CCIR и PAL
  • максимальная длина передачи телевизионного сигнала – 50 м.
Дополнительные возможности:
  • два входа: “VGA In” – для подключения компьютера, “TV In” – для подключения источника видеосигнала
  • встроенный коммутатор позволяет отображать на мониторе изображение со входа “VGA In” или “TV In”
  • функция «стоп-кадр» для телевизионного входа
  • питание от внешнего адаптера или от USB-порта компьютера (опция)
  • комплект кабелей для подключения к компьютер
Наличие встроенного коммутатора позволяет использовать персональный компьютер для работы и мониторинга видеосигнала, поступающего на видеовход преобразователя. Так секретарь может простым кликом на кнопке выбора канала увидеть звонящего в двери, а повторным кликом – вернуться к работе с компьютером.

Комплект поставки

  • Преобразователь - 1шт.
  • Кабель VGA-VGA - 1шт.
  • Кабель подключения к входу Video — 1шт.
  • Кабель подключения к входу S-Video - 1шт.
  • Адаптер питания - 1шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

Галерея изображений

Общий вид

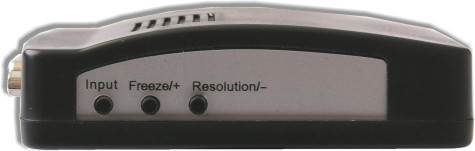

Панель управления
Схема работы в режиме “конвертор”
Схема работы в режиме “секретарь”


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2010-03-03 - 2015-01-03
