Камеры видеонаблюдения (видеокамеры, телекамеры)

Предприятие НПП "РИКАС-ВАРТА" специализируется на проектировании и серийном производстве камер видеонаблюдения (видеокамер) предназначенных для различных условий эксплуатации:

В зависимости от условий эксплуатации камеры видеонаблюдения производятся на базе различных ПЗС матриц фирмы SONY, оборудуются разными типами светофильтров для наилучшей цветопередачи внутри и вне помещений.

При необходимости организации видеонаблюдения в условиях пониженного или полного отсутствия освещения камеры видеонаблюдения снабжаются инфракрасными (ИК) подсветками различной мощности и с разными рабочими углами, а также оборудуются ПЗС матрицами Sony Super HAD CCD II или EXview HAD CCD II.

Видеокамеры комплектуется большой гаммой объективов: с фиксированным и переменным фокусным расстоянием, с обычной и ИК прозрачной оптикой, а также мегапиксельными объективами для достижения максимального качества изображения.

Как производитель мы можем предложить не просто камеру видеонаблюдения, а наилучший вариант для решения любой задачи видеонаблюдения, а также выполнить оптимизацию производимых нами видеокамер под конкретные требования монтирующей организации или конечного потребителя.

Камеры видеонаблюдения выпускаются в нескольких типах корпусов: полусфера с прозрачным и зеркальным стеклом, в корпусе со встроенным объективом с фиксированным или изменяемым фокусным расстоянием, цилиндрические, уличные с ИК подсветкой и без нее, а также классические корпусные камеры видеонаблюдения для установки внешнего CS-объектива.

Все производимые видеокамеры для удобства разделены на серии, (см. "Структура обозначения"). Условное обозначение однозначно отражает условия применения камеры видеонаблюдения, типы используемых ПЗС матриц, процессоров видеообработки и дополнительные опций (механических ИК фильтров, диапазонов напряжения питания), а также тип корпуса и установленный объектив.

Серии камер видеонаблюдения

Ниже приведены основные серии производимых нашим предприятием видеокамер наблюдения:

Телекамеры серии DN:<br>- герметичные<br>- уличные<br>- с ИК подсветкой<br>- "день-ночь"

DN серия

Уличные камеры видеонаблюдения - изготовлены в герметичных корпусах со встроенной инфракрасной (ИК) подсветкой.
Предназначены для организации видеонаблюдения на улице, а также в условиях не отапливаемых и влажных помещений.
Для наблюдения при полном отсутствии света или низкой освещенности видеокамеры оборудованы ИК подсветкой, которая включается и выключается автоматически в зависимости от яркости освещения.
Все камеры видеонаблюдения серии DN выполнены в металлических корпусах с использованием пассивной схемы подогрева.
Выпускаются камеры видеонаблюдения в разрешениях: 700 ТВЛ, 600 ТВЛ, 540 ТВЛ и 420 ТВЛ.

Подробнее о камерах видеонаблюдения "DN-серии" ...
Видеокамеры серии DE: - купольные - внутренние

DE серия

Внутренние камеры видеонаблюдения со встроенным объективом в пластиковом корпусе "полусфера".
Предназначены для организации видеонаблюдения внутри помещений с регулируемым климатом, с искусственным или комбинированным освещением.
Камеры могут быть оборудованы объективом как с фиксированным, так и изменяемым фокусным расстоянием.
Для сложных условий монтажа нами производятся камеры с 3D-кронштейном, позволяющим монтировать видеокамеру как на потолок, так и на стену, с возможностью организации наблюдения в любом направлении.

Подробнее о видеокамерах "DE-серии" ...
Телекамеры серии DIR: - купольные - внутренние - с ИК подсветкой

DIR серия

Внутренние камеры видеонаблюдения со встроенным объективом в пластиковом корпусе "полусфера".
Предназначены для организации видеонаблюдения внутри помещений с регулируемым климатом.
Видеокамеры оборудованы объективами как с фиксированным, так и с изменяемым фокусным расстоянием.
Все камеры видеонаблюдения серии DIR производится с ИК подсветкой, которая включается и выключается автоматически в зависимости от яркости освещения, что дает возможность вести видеонаблюдение даже при полном отсутствии освещения в помещении.

Подробнее о видеокамерах "DIR-серии" ...

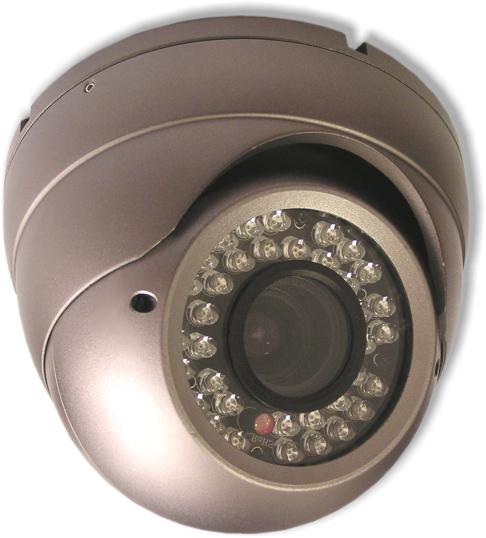

Камеры видеонаблюдения серии DVP: - антивандальные - уличные, герметичные - с ИК подсветкой - "день-ночь"

DVP серия

Уличные вандалоустойчивые (антивандальные) видеокамеры в герметичном корпусе со встроенной инфракрасной (ИК) подсветкой.
Камеры предназначены для организации видеонаблюдения на улице, в условиях помещений с нерегулируемым климатом, а также в сырых помещениях. Для наблюдения при недостаточной освещенности телекамеры оборудованы ИК подсветкой с автоматическим включением/выключением.
Все камеры видеонаблюдения серии DVP выполнены в металлических корпусах сферической формы с защитной оболочкой, которая при монтаже плотно накручивается на основание и фиксируется специальным потайными винтами, защищая корпус камеры. Такая конструкция корпуса делает эти камеры видеонаблюдения наиболее устойчивыми к действиям вандалов.

Подробнее о видеокамерах "DVP-серии" ...

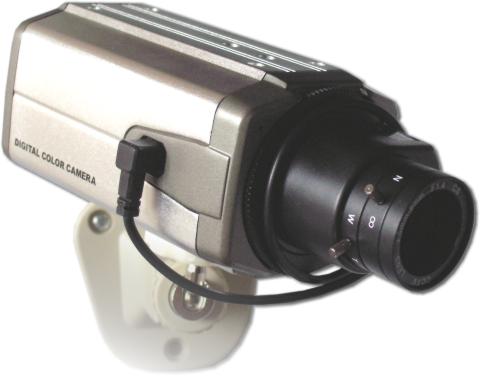

Телекамеры серии VC: - профессиональные - разрешение 540 ТВЛ - под внешний CS-объектив

VC серия

Цветные профессиональные камеры видеонаблюдения высокого разрешения (700 / 600 / 540ТВЛ) на базе ПЗС матрицы SONY 1/3" с программной настройкой всех функцией с возможностью установки внешнего CS-объектива увеличенной светосилы, с оптикой максимального качества, в т.ч. и "мегапиксельные" объективы.
Отличительной особенностью этих камер видеонаблюдения является специализированные процессоры обработки изображения, режим работы которых можно настроить в зависимости от места установки видеокамеры, условий освещенности объекта видеонаблюдения.
Камеры предназначены в первую очередь для установки внутри помещений с регулируемым климатом. Для монтажа этих видеокамер на улице необходимо использовать термокожух.

Подробнее о видеокамерах "VC-серии" ...

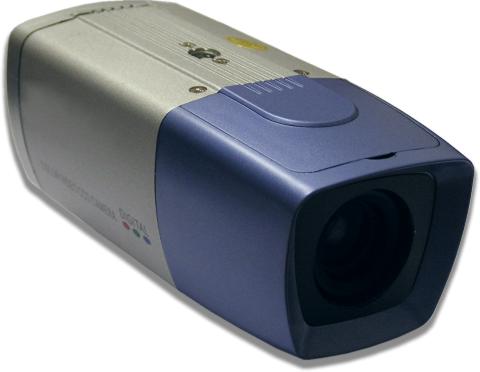

Телекамеры серии VA: - внутренние - встроенный объектив

VA серия

Внутренние камеры видеонаблюдения со встроенным объективом.
Видеокамеры предназначены для организации наблюдения внутри помещений с регулируемым климатом и с достаточным уровнем освещенности.
Новая линейка камер видеонаблюдения на базе ПЗС матрицы SONY повышенной светочувствительности Super HAD CCD II, также позволяет вести эффективно наблюдение при низкой освещенности.
Доступны модели камер видеонаблюдения оборудованных объективами как с фиксированным, так и с изменяемым фокусным расстоянием.

Подробнее о видеокамерах "VA-серии" ...

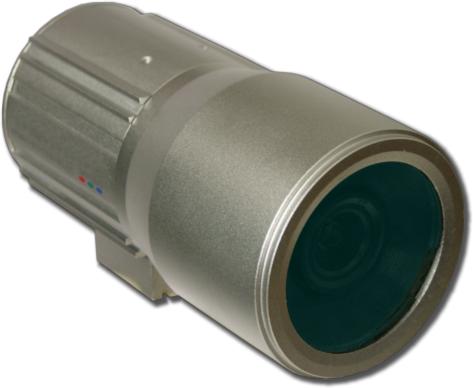

Телекамеры серии VL: - уличные - герметичные - вариообъектив
 VL серия Уличные видеокамеры со встроенным объективом без ИК подсветки.
Камеры видеонаблюдения предназначены для организации наблюдения как внутри помещений с нерегулируемым климатом, так и на улице. Т.к. видеокамеры не оборудованы ИК подсветкой, то они могут применяться только в условиях с достаточным уровнем освещенности.
Все камеры видеонаблюдения выполнены в металлических корпусах с использованием пассивной схемы подогрева, оборудованы объективом с изменяемым фокусным расстоянием.

Подробнее о видеокамерах "VL-серии" ...

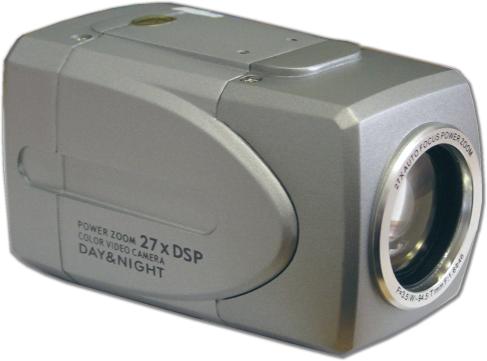

Телекамеры серии VZ: - внутренние - с трансфокатором

VZ серия

Внутренние телекамеры с трансфокатором.
Камеры видеонаблюдения предназначены для организации наблюдения внутри помещений с регулируемым климатом в условиях, когда необходимо оперативно изменять ширину зоны наблюдения.
Управление трансфокатором может выполняться по последовательному интерфейсу RS-485 в протоколе Pelco-P или Pelco-D или под управлением релейных сигналов.

Подробнее о видеокамерах "VZ-серии" ...

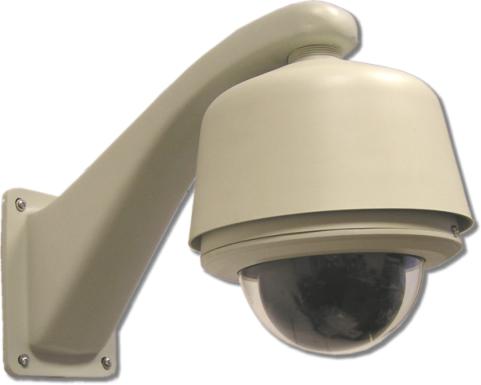

Телекамеры серии SD: - SPEED DOME - с трансфокатором - вращение на 360 град.

SD серия

Серия объединяет в себе "поворотные" телекамеры для внутреннего и внешнего видеонаблюдения.
Все камеры видеонаблюдения обеспечивают свободное вращение в горизонтальной плоскости на 360 град, и в вертикальной на 180 град., оборудованы трансфокатором с 10x, 23x, 26x и 35x оптическим увеличением и дополнительным 10-кратным цифровым увеличением.
Управляется камера видеонаблюдения по последовательному интерфейсу RS-485 в протоколе Pelco-P или Pelco-D. Уличные камер оборудованы механической ИК шторкой для эффективной работы в ночных условиях, а также в сочетании с внешними ИК прожекторами.
Для упрощения управления эти камеры видеонаблюдения сохраняют в совей памяти от 64 до 256 точек предустановки, от 4 до 16 маршрутов, и от 4 до 8 путей обхода.

Подробнее о видеокамерах "SD-серии" ...

Структура обозначения камеры видеонаблюдения

Рассмотрим на примере видеокамеры типа: DN-8454D-2812-60

Обозначение камеры видеонаблюдения разделено несколько полей:

  • DN - первые буквы указывают серию видеокамеры

    • DN   - уличные герметичные видеокамеры с ИК подсветкой
    • DE   - внутренние телекамеры в корпусе полусфера (купольные видеокамеры)
    • DIR - внутренние камеры видеонаблюдения в корпусе полусфера с ИК подсветкой
    • DVP - антивандальные камеры видеонаблюдения в герметичном металлическом корпусе с ИК подсветкой
    • VC   - профессиональные камеры видеонаблюдения под установку внешнего объектива
    • VA   - корпусные видеокамеры со встроенным объективом
    • VL   - герметичные уличные видеокамеры без ИК подсветки
    • VZ   - внутренние телекамеры с трансфокатором
    • SD   - "поворотные" камеры видеонаблюдения (speed dome)

  • 84 - первые две цифры в 4-значном обозначении новых камер, или одна первая цифра в 3-значном обозначении камер (для устаревших моделей снятых с производства), определяют разрешение видеокамеры, тип используемой ПЗС матрицы и установленный процессор видеообработки. Все новые камеры используют 2-значное обозначение, которое указывает и дополнительные возможности: механический ИК фильтры, черезкадровую развертку (режим sens-up) и прочие функции.

    • 91 - камеры видеонаблюдения разрешения 700 ТВЛ на базе процессора Effio-S и с матрицей увеличенного разрешения 960H повышенной светочувствительности - Sony EXview HAD CCD II, поддерживающие режим черезкадровой развертки SENS-UP
    • 97 - камеры видеонаблюдения разрешения 700 ТВЛ на базе процессора Effio-E и с матрицей увеличенного разрешения 960H повышенной светочувствительности - Sony EXview HAD CCD II
    • 84 - камеры видеонаблюдения разрешения 600 ТВЛ с цифровой обработкой сигнала и матрицей повышенной светочувствительности
    • 87 - камеры отличающиеся от серии 84 наличием встроенной памяти видеообрабтки и реализующие режим повышенной ночной чувствительности SENS-UP
    • 72, 71 и 7 - видеокамеры высокого разрешения 540 ТВЛ с цифровой обработкой сигнала и матрицей повышенной светочувствительности
    • 6 - видеокамеры высокого разрешения 540 ТВЛ с цифровой обработкой сигнала
    • 5 - камеры видеонаблюдения высокого разрешения 480 ТВЛ
    • 4 - камеры видеонаблюдения стандартного разрешения 420 ТВЛ
    • 40 - камеры стандартного разрешения 420 ТВЛ с матрицей максимальной светочувствительности - Sony Super HAD CCD II

  • 54 - код конструктивного исполнения корпуса камеры видеонаблюдения. Например, камеры DN-8454 и DN-9154 изготовлены в одинаковых корпусах (код 54), только в первой из них установлена матрица разрешения 600 ТВЛ, а во второй видеокамере - ПЗС высокой четкости 960H с функцией процессора SENS-UP

  • D - буквенное обозначение специфических функций конкретного типа камеры видеонаблюдения

    • D  - камеры с процессором обработки видеосигнала перепрограммируемым пользователем
    • DM  - купольные камеры с зеркальным покрытием полусферы
    • M  - для камер SD в корпусе для уличной установки
    • С  - для камер SD в корпусе для установки внутри помещений
    • RP - для камер VZ с управлением по интерфейсу RS-485
  • 2812 - тип установленного объектива. 4-значный код указывает на объектив с изменяемым фокусным расстоянием (варио объектив), 2-значный - на объектив с фиксированным фокусным расстоянием.

    • 2812  - варио объектив f=2,8 - 12 мм
    • 4009  - варио объектив f=4,0 - 9 мм
    • 9022  - варио объектив f=9,0 - 22 мм
    • 6060  - варио объектив f=6,0 - 60 мм
    • 2.5  - фиксированный объектив f=2,5 мм
    • 2.8  - фиксированный объектив f=2,8 мм
    • 3.6  - фиксированный объектив f=3,6 мм
    • 4.3  - фиксированный объектив f=4,3 мм
    • 6.0  - фиксированный объектив f=6,0 мм
    • 8.0  - фиксированный объектив f=8,0 мм
    • 12  - фиксированный объектив f=12,0 мм
    • 16  - фиксированный объектив f=16,0 мм
    • 25  - фиксированный объектив f=25,0 мм
  • 60 - для камер с ИК подсветкой - угол установленного ИК прожектора. Используется только для камер с вариообъективом с большим диапазоном регулировки - f=2,8-12 мм. В камерах с фиксированным объективом угол установленной ИК подсветки полностью соответствует углу обзора объектива.

    • 60  - угол 60 град. - широкоугольная подсветка
    • 45  - угол 45 град. " средний " угол наблюдения
    • 30  - угол 30 град. для узконаправленного наблюдения
    • 20  - угол 20 град. для периметральных камер

Техническая документация по камерам видеонаблюдения

Понимая важность для наших партнеров наличия полной информации о производимых нами видеокамерах наблюдения, мы предоставляем на сайте следующую документацию:

  • информационный листок - содержит краткое описание камеры, ее назначение и возможное место видеонаблюдения - т.е. где она может быть применена, основные технические характеристики, габаритные чертежи, фотографии
  • технический паспорт - полный перечень технических параметров, руководство по эксплуатации, гарантийные обязательства
  • инструкцию по программированию для видеокамер, настраиваемых пользователем - на базе процессоров ISP 4- и 7- поколений, и на базе процессора Effio

Перечисленные документы приведены в описании каждой конкретной камеры видеонаблюдения.

Новые технологии в производстве камер видеонаблюдения

Стараясь обеспечить максимальное качество производимых нами камер видеонаблюдения, наше предприятие постоянно внедряет в производство новые технологии.

Камеры видеонаблюдения разрешения 700 ТВЛ

Камеры видеонаблюдения 700 ТВЛ с матрицей 960H и процессором DSP Effio

Камеры построены на основе новой ПЗС матриц увеличенного разрешения 960H (общее кол-во пикселей 1020 x 596) и нового процессора видеообработки DSP Effio от корпорации SONY, что обеспечивает максимально достижимое на сегодняшний день разрешение для аналоговых камер видеонаблюдения - 700 ТВЛ.

В серии этих видеокамер наблюдения используются матрицы производимые по самой последней технологии SONY EXview HAD CCD II, специально оптимизированной для работы в инфракрасном (ИК) и близком к нему излучении, что позволяет камерам эффективно вести видеонаблюдение в ИК подсветке.

Новый процессор DSP Effio-E от Sony обеспечивает целый ряд дополнительных функций видеообработки:

  • 2DNR - двумерный фильтр подавления шумов низкой освещенности
  • HLC - схема подавления зон высокой яркости (работа в свете встречных фар)
  • AWB - улучшенный механизм автоматического баланса белого - обеспечивает работу в диапазоне температур цвета от 1800К до 10500К
  • все настройки камеры видеонаблюдения программируются через русскоязычное экранное меню и сохраняются в ее энергонезависимой памяти
  • 8 приватных зон

Подробное описание нового "Мира 960H" от Sony, новых процессоров семейства DSP Effio и ПЗС матриц 960H, можно найти по ссылке КАМЕРЫ 700 ТВЛ


Камеры видеонаблюдения разрешения 600 ТВЛ

Камеры видеонаблюдения 600 ТВЛ

Эта группа камер видеонаблюдения построена на основе классической ПЗС матрицы увеличенной светочувствительности SONY Super HAD II разрешения 760H с общим количеством пикселей 795 x 596, и новой серии процессоров видеообработки, которые кроме увеличенного до 600 ТВЛ разрешения поддерживают целый ряд дополнительных и эффективных функций видеообработки:

  • WDR - расширенный динамический диапазон для видеонаблюдения на улице
  • 2DNR - двумерный фильтр подавления помех
  • 3DNR - трехмерный фильтр подавления помех с обработкой по Гауссу
  • HLC - схема подавления зон высокой яркости (работа в свете встречных фар)
  • AWB - улучшенный механизм автоматического баланса белого - обеспечивает работу в диапазоне температур цвета от 1000К до 10000К
  • многозонная компенсация задней засветки, с индивидуальной настройкой параметров каждой зоны наблюдения (положение на экране, уровень усиления)
  • динамическая компенсация "мертвых" пикселей
  • все настройки камеры видеонаблюдения программируются через экранное меню или интерфейс RS-485 (протокол Pelco-P, Pelco-D) и сохраняются в энергонезависимой памяти
  • 8 приватных зон
  • индикация экранных ориентиров для контроля зон двусторонней автомобильной парковки

Подробное описание возможностей новых процессоров IPS IV и VII поколений, а также камер видеонаблюдения на их основе можно найти по ссылке КАМЕРЫ 600 ТВЛ
