Источники бесперебойного питания "РИКАС-ВАРТА" типа PPS Гарантия 4 года на все источники типа PPS производства "РИКАС-ВАРТА"

PPS - Источники бесперебойного питания с диагностикой

Источники серии PPS (ТУ У 22891034.001-2000) предназначены для бесперебойного электропитания низковольтной аппаратуры стабилизированным напряжением 12 В или 24 В постоянного тока.

Отличительной особенностью источников PPS является наличие средств диагностики сетевого и выходного напряжения с возможностью формирования релейных сигналов неисправности.

Источники PPS построены с использованием понижающего трансформатора и импульсного стабилизатором напряжения. Благодаря трансформатору источники PPS устойчивы к помехам, выбросам и низкому качеству напряжения в электросети 220 В, а импульсный стабилизатор обеспечивает высокий КПД, большую выходную мощность и широкий сетевой диапазон.

Данные источники производятся в 3 исполнениях, отличающихся емкостью устанавливаемых аккумуляторов, и следовательно, временем работы при отсутствии напряжения в сети 220 В:

  • стандартное (код конструктивного исполнения -00) - под установку аккумуляторной батареи емкостью 7 А/ч;
  • с увеличенным временем резервирования (код -03) - под установку АБ емкостью 18 А/ч или двух аккумуляторов 7 А/ч
  • специальное (код -09) - в корпусе увеличенного размера, позволяющего монтировать во внутрь источника платы различных контроллеров и приборов.

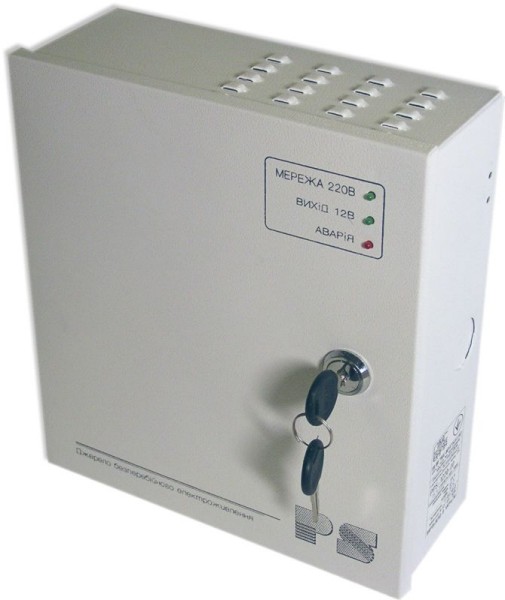

PPS-1220-00 - источник бесперебойного электропитания (12 В - 2 А) со средствами диагностики

4272,00 грн

PPS-1220-00: Источник бесперебойного электропитания с диагностикой

Источник бесперебойного электропитания PPS-1220-00 (далее ИБП) предназначен для питания низковольтной аппаратуры стабилизированным напряжением 12 В, обеспечивает ток нагрузки 2 А, оборудован средствами диагностики напряжения на выходе и в сети 220 В, имеет возможность формирования сигналов неисправности.

Подробное описание и параметры PPS-1220-00...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 2
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,7

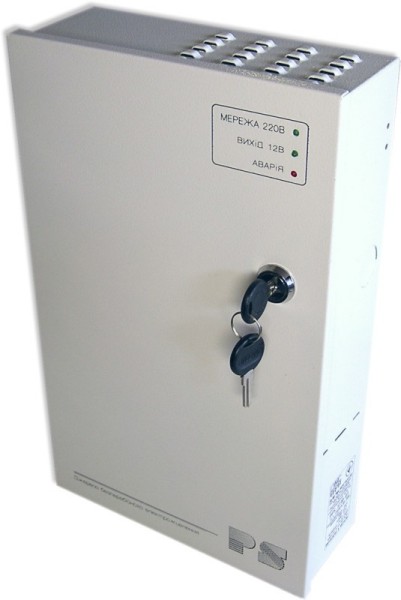

PPS-1220-03 - ИБП (12 В - 2 А) с увеличенной емкостью АБ и диагностикой

4620,00 грн

PPS-1220-03: Источник бесперебойного питания для длительного резервирования с диагностикой

Источник бесперебойного питания PPS-1220-03 обеспечивает электропитание низковольтной аппаратуры стабилизированным напряжением 12 В с током нагрузки 2 А, оборудован средствами диагностики напряжения на выходе и в сети 220 В, формирует релейные сигналы неисправности. Для длительной работы при отсутствии напряжения в сети 220 В позволяет устанавливать в свой корпус аккумулятор емкостью 18 А/ч, или две батареи 7 А/ч.

Подробное описание и параметры PPS-1220-03...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 2
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 4,3
Тип устанавливаемых АБ (вариант №2) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №2), не менее, ч 3,4

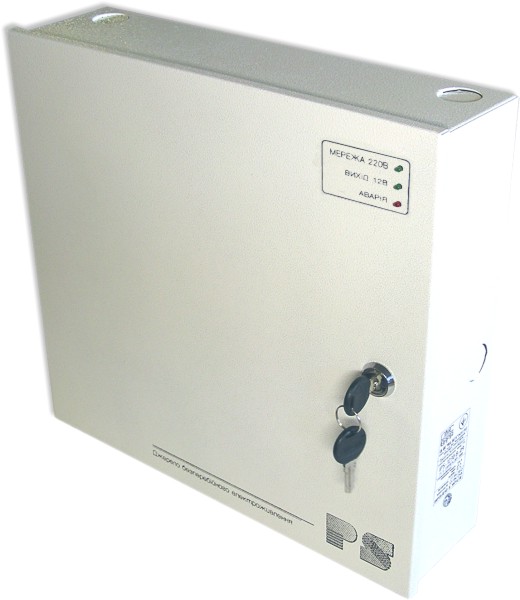

PPS-1220-09 - Блок бесперебойного питания (12 В - 2 А) для контроллера доступа, с диагностикой

6162,00 грн

PPS-1220-09: Блок бесперебойного питания с диагностикой под монтаж контроллеров доступа

Блок бесперебойного питания (ББП) PPS-1220-09 обеспечивает электропитание аппаратуры стабилизированным напряжением 12 В с током 2 А. Отличительной особенностью этого блок питания является увеличенный корпус, в котором может быть размещен контроллер доступа или другое устройство выполненное на печатной плате. Позволяет выполнять контроль напряжения в сети 220 В и на выходе, формируя релейные сигналы неисправности.

Подробное описание и параметры PPS-1220-09...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 2
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,7

Источники питания PPS напряжения 12 В с током нагрузки 3 А выпускаются в трех исполнениях, отличающихся корпусом и емкостью устанавливаемых в них аккумуляторов:

  • (код ...-00) - стандартное, позволяет использовать АБ емкостью 7 А/ч;
  • (код ...-03) - в увеличенном корпусе, рассчитанном на установку аккумулятора емкостью 18 А/ч или двух батарей 7 А/ч;
  • (код ...-09) - специальный корпус, позволяющий вмонтировать в корпус блока питания другие приборы, например, контроллеры

PPS-1230-00 - источник бесперебойного электропитания (12 В - 3 А) со средствами диагностики

4692,00 грн

PPS-1230-00: Источник бесперебойного электропитания с диагностикой

ИБП (источник бесперебойного электропитания) модификации PPS-1230-00 предназначен для питания низковольтной аппаратуры стабилизированным напряжением 12 В с током нагрузки 3 А. Этот блок питания оборудован средствами диагностики выходного напряжения и напряжения в сети электропитания 220 В, с возможностью формирования сигналов неисправности.

Подробное описание и параметры PPS-1230-00...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 3
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,2

PPS-1230-03 - ИБП (12 В - 3 А) с увеличенной емкостью АБ и средствами диагностики

5010,00 грн

PPS-1230-03: Источник бесперебойного электропитания с длительным резервированием и диагностикой

Источник бесперебойного питания PPS-1230-03 обеспечивает электропитание низковольтной аппаратуры стабилизированным напряжением 12 В с током потребления 3 А. Для обеспечения длительной работы при отсутствии напряжения в сети 220 В в корпус источника можно установить один аккумулятор емкостью 18 А/ч, или две батареи 7 А/ч. Встроенные средства диагностики контролируют значения напряжении на выходе источника и в сети 220 В формируя сигналы неисправности.

Подробное описание и параметры PPS-1230-03...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 3
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 2,9
Тип устанавливаемых АБ (вариант №2) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №2), не менее, ч 2,3

PPS-1230-09 - ББП (12 В - 3 А) со средствами диагностики с возможностью установки контроллеров

6744,00 грн

PPS-1230-09: ББП с диагностикой с возможностью установки контроллеров доступа

Блок бесперебойного питания (ББП) PPS-1230-09 обеспечивает электропитание аппаратуры стабилизированным напряжением 12 В током 3 А. Особенностью этого блока питания является увеличенный корпус для установки в него контроллеров доступа или других устройств на печатной плате. Функционально блок выполняет контроль напряжения в сети 220 В и на своем выходе, формируя релейные сигналы неисправности.

Подробное описание и параметры PPS-1230-09...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 3
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,2

Как и в источниках с током 2 А и 3 А в этих ИБП применен понижающий трансформатор и импульсный стабилизатор.

Учитывая высокую выходную мощность этих источников, они производятся в двух типах корпусов под АБ большой емкости:

  • исполнение " ...-05" - предназначено для установки одной АБ емкостью 18 А/ч;
  • исполнение " ...-07" - позволяет использовать для резервирования две аккумуляторные батареи емкостью 18 А/ч

PPS-1250-05 - источник бесперебойного питания (12 В - 5 А) со средствами диагностики

7194,00 грн

PPS-1250-05: Источник бесперебойного электропитания с диагностикой

Источник бесперебойного питания PPS-1250-05 обеспечивает электропитание низковольтной аппаратуры стабилизированным напряжением 12 В с током потребления 5 А. Для питания нагрузки при отсутствии напряжения в сети 220 В в источник можно установить одну аккумуляторную батарею емкостью 18 А/ч, или две батареи 7 А/ч. Встроенные средства диагностики контролируют значения напряжений на выходе источника и в сети 220 В формируя сигналы неисправности.

Подробное описание и параметры PPS-1250-05...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 5
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,5
Тип устанавливаемых АБ (вариант №2) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №2), не менее, ч 1,2

PPS-1250-07 - источник бесперебойного питания (12 В - 5 А) длительного резервирования с диагностикой

7614,00 грн

PPS-1250-07: Источник бесперебойного питания длительного резервирования с диагностикой

ИБП PPS-1250-07 предназначен для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В с током потребления 5 А. Обеспечивает длительное бесперебойное питание нагрузки при отсутствии напряжения в сети 220 В за счет установки в корпус двух аккумуляторов емкостью 18 А/ч. Встроенные средства диагностики контролируют напряжения в сети 220 В и на выходе источника, формируя сигналы неисправности при их отклонении от нормы.

Подробное описание и параметры PPS-1250-07...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 5
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 3

Источники питания PPS с выходным напряжением 24 В для обеспечения бесперебойной работы требуют установки в свой корпус двух последовательно включенных батарей с напряжением 12 В, по этой причине они выпускаются в увеличенных корпусах:

  • исполнение "...-03" - для установки двух АБ емкостью 7 А/ч;
  • исполнение "...-05" - для установки двух аккумуляторов емкостью от 7 до 9 А/ч;
  • исполнение " ...-07" - позволяет использовать две аккумуляторные батареи емкостью 18 А/ч

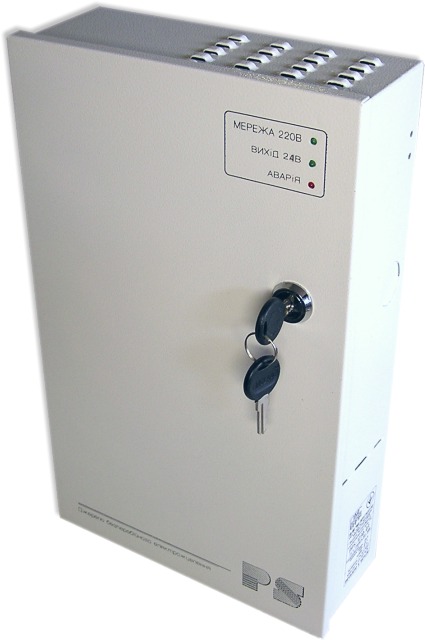

PPS-2420-03 - источник бесперебойного питания (24 В - 2 А) со средствами диагностики

5268,00 грн

PPS-2420-03: Источник бесперебойного питания с диагностикой

Источник бесперебойного питания PPS-2420-03 обеспечивает электропитание низковольтной аппаратуры стабилизированным напряжением 24 В с током 2 А, оборудован средствами диагностики напряжения на выходе и в сети 220 В, формирует релейные сигналы неисправности.

Подробное описание и параметры PPS-2420-03...

Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 2
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1
Тип устанавливаемых АБ (вариант №2) 7

PPS-2430-05 - источник бесперебойного питания (24 В - 3 А) со средствами диагностики

7116,00 грн

PPS-2430-05: Источник бесперебойного электропитания с диагностикой

Источник бесперебойного питания PPS-2430-05 обеспечивает электропитание низковольтной аппаратуры стабилизированным напряжением 24 В с током потребления 3 А. Для питания нагрузки при отсутствии напряжения в сети 220 В в источник можно установить две аккумуляторных батареи емкостью 7 А/ч. Встроенные средства диагностики контролируют значения напряжений на выходе источника и в сети 220 В формируя сигналы неисправности.

Подробное описание и параметры PPS-2430-05...

Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 3
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,2

PPS-2430-07 - источник бесперебойного питания (24 В - 3 А) со средствами диагностики для длительного резервирования

7530,00 грн

PPS-2430-07: Источник бесперебойного питания длительного резервирования с диагностикой

Источник бесперебойного электропитания PPS-2430-07 предназначен для питания низковольтной аппаратуры стабилизированным напряжением 24 В током 3 А, оборудован средствами диагностики напряжения на выходе и в сети 220 В, формирует релейные сигналы неисправности. Обеспечивает длительное резервирования за счет установки в корпус двух АБ емкостью 18 А/ч

Подробное описание и параметры PPS-2430-07...

Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 3
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 4
Тип устанавливаемых АБ (вариант №2) 3

Основные функции источников бесперебойного питания PPS

Основные диагностируемые параметры:

  • Hапряжение 220 В - источник контролирует наличие и уровень напряжение в сети 220 В. В случае нахождения входного напряжения в пределах 176 В - 253 В источник работает от сетевого напряжения и сигнал неисправности не выдается. При снижении входного напряжения ниже 176 В источник формирует сигнал "неисправность сети 220 В" и переходит на работу от АБ, обеспечивая этим постоянный уровень пульсаций выходного напряжения во всем диапазоне сети от 0 В до 253 В. Такой режим очень важен при питании аппаратуры, чувствительной к уровню пульсаций и качеству электропитания.
  • Уровень напряжения на выходе - при номинальном напряжении выхода источник не выдает сигнал неисправности. Как только выходное напряжение опускается до нижнего предела (это происходит при работе от АБ и ее разряде или перегрузке выхода) источник выдает сигнал "авария выхода", но продолжает работать до полного разряда АБ или до завершения перегрузки
  • Вскрытие корпуса - в случае открывания передней дверцы корпуса более чем на 15 мм, источник формирует релейный сигнал "ВЗЛОМ", который может быть проанализирован внешними охранными приборами. Функция может использоваться для предотвращения отключения АБ или ее кражи.

Источник PPS содержит два релейных выхода неисправности:

  • ВСКРЫТИЕ КОРПУСА - цепь разрывается при открывании передней дверцы корпуса
  • НЕИСПРАВНОСТЬ - цепь разрывается либо при снижении напряжения в сети 220 В ниже 176 В, либо при уменьшении выходного напряжения ниже минимального значения номинального напряжения. Тип выдаваемого сигнала задается при помощи перемычки на плате источника

На переднюю панель источника PPS выведены 3 индикатора:

  • МЕРЕЖА 220 В - светится при работе источника от сети 220 В (входное напряжение в диапазоне от 176 В до 253 В)
  • ВИХIД 12 В / 24 В - светится при наличии выходного напряжения
  • АВАРIЯ - светится при снижении выходного напряжения ниже минимального предела номинального значения

Кроме этого в источниках серии PPS заряд аккумуляторных батарей (АБ) осуществляется максимальным током, допустимым для подключаемых АБ, что позволяет сократить время восстановления работоспособности батареи после появления напряжения в сети 220 В.

Номенклатура источников бесперебойного питания серии PPS

Источники PPS выпускаются на напряжения 12 В и 24 В, номинальный токи нагрузки 2 А, 3 А и 5 А. а также отличаются типом корпуса, который обеспечивает установку АБ различной емкости, а следовательно определяет время непрерывной работы источника после пропадания напряжения в сети 220 В.

Указанный в обозначении ток нагрузки является номинальным, и обеспечивается источником для режима непрерывной работы при любой комбинации неблагоприятных факторов: напряжение в сети, степень разряда аккумулятора, температура окружающей среды.

Источники PPS напряжения 12В производятся на следующие номинальные токи нагрузки:

  • PPS-1220-... - ток нагрузки 2,0 А
  • PPS-1230-... - ток нагрузки 3,0 А
  • PPS-1250-... - ток нагрузки 5,0 А

Источники PPS с напряжением выхода 24В производятся на такие токи нагрузки:

  • PPS-2420-... - ток нагрузки 2,0 А
  • PPS-2430-... - ток нагрузки 3,0 А

Кроме этого каждый вид источника PPS может выпускаться в различных корпусах, под установку аккумуляторов различной емкости, на что указывает 2 последние цифры в коде обозначения источника:

  • ...-00 - одна АБ 12 В, емкостью 7 - 9 А/ч
  • ...-03 и ...-05 - одна АБ 12 В, емкостью 17 - 18 А/ч, или одна/две АБ 12 В, емкостью от 7 до 9 А/ч
  • ...-07 - одна/две АБ 12 В, емкостью 17 - 18 А/ч
  • ...-09 - увеличенный корпус для встраивания контроллеров

Техническая документация, нормативные документов на источники PPS

Все источники бесперебойного питания с диагностикой серии PPS производятся серийно, согласно единых технических условий на источники типа PS - ТУ У 22891034.001-2000.

На все ИБП серии PPS распространяется действие:

  • сертификата соответствия - UA 1.001.022563-20, выданный 31.08.2020
  • декларации электромагнитной совместимости и безопасности низковольтного электротехнического оборудования - UA.001.D.30128-20
  • паспорта и руководства по эксплуатации - РВКД.316211570.001ПС

Электронные копии декларации и сертификата доступны на странице общего описания источников серии PS.

Паспорт источника PPS. Руководство по эксплуатации

Электронную версию паспорта с руководством по эксплуатации можно загрузить по следующей ссылке:
