Видеорегистраторы серии HVBdvr с VGA видеовыходом и сетевым доступом

HVBdvr - видеорегистраторы "РИКАС-ВАРТА"

Видеорегистраторы HVBdvr, производимые Украинским предприятием НПП "РИКАС-ВАРТА", является третьим поколением видеорегистраторов, продолжив и развив предыдущие серии HVGdvr и HVXdvr. Регистраторы построены на самых современных процессорах видеообработки с интегрированным ARM ядром, работающим по управлением ОС Linux, что позволило вобрать в них все самые последние достижения в видеообработке, не повышая стоимости, а в ряде случаев и снизив ее.

Видеорегистраторы HVBdvr поставляются с русским и десятком европейских языков меню, сопроводительной документацией (паспортом и руководство пользователя, программами просмотра файлов архива на компьютере и их преобразования в AVI файлы, а также встроенным WEB клиентом для удаленной работы с регистратором по сети. Кроме этого все регистраторы работают в едином сетевом программном обеспечение "Альтавижион", поставляемом бесплатно со всеми видеорегистараторами.

Структура обозначения видеорегистраторов HVBdvr серии

Рассмотрим на примере видеорегистратора HVBdvr-816HDMI. Его обозначение можно условно разделить на несколько полей:

  • HVBdvr - первые буквы указывают серию видеорегистратора

  • 8 - первая цифра в коде определяет производительность подсистемы видеозаписи видеорегистратора и максимальное количество подключаемых жестких дисков

    • 8 - запись со скоростью 25 кадр/с в разрешении D1 на 8 жестких дисков, монтаж в RACK стойку, синхронный звук по всем каналам, все видеовходы оборудованы транзитными видеовыходами с усилителями
    • 7 - запись со скоростью 25 кадр/с в разрешении D1 на 4 жестких диска, монтаж в RACK стойку, синхронный звук по всем каналам
    • 1 - запись со скоростью 12 кадр/с в разрешении D1 на 2 жестких диска, монтаж в RACK стойку, 4 или 8 синхронных звука
    • 0 - запись со скоростью 25 или 12 кадр/с в разрешении D1 на 1 или 2 жестких диска, миниатюрный корпус для настольного монтажа

    Во всех разрешениях меньше чем D1, запись осуществятся в реальном времени (со скоростью 25 кадр/с).
    В некоторых моделях "100" и "0" возможно уменьшение скорости записи при включении высокого разрешения и высокой скорости дополнительного потока.

  • 16 - последние две цифры в коде указывают количество видеокамер наблюдения, подключаемых к видеорегистратору:

    • 16 - 16-канальная модель
    • - 8-канальная модель видеорегистратора
    • - 4-канальный видеорегистратор

  • HDMI - буквенное обозначение специфических функций конкретной модели:

    • HDMI - видеовыходы HDMI (Full HD), VGA и ТВ
    • DCP  - видеовыходы VGA и ТВ, увеличенное количество аудиовходов
    • DC    - видеовыходы VGA и ТВ, возможность записи на SD карту, увеличенное количество аудиовходов
    • DS    - видеовыходы VGA и ТВ, увеличенное количество аудиовходов
    • DA    - видеовыходы VGA и ТВ, один аудиовход, подключение одного жесткого диска, миниатюрный корпус
    • DVS  - VGA и ТВ видеовыходы, SATA интерфейс для подключения жетких дисков
    • DV    - VGA и ТВ видеовыходы, интерфейс IDE для жестких дисков

Модельный ряд видеорегистраторов HVBdvr

В серии HVBdvr выпускаются следующие модели видеорегистраторов:

  • Серия 800 - видеорегистраторы с записью D1 на 8 жестких дисков, синхронный звук со всеми видеовходами, конструктивно выполненные для монтажа в 19" RACK стойку, транзитные видеовыходы с усилителями, HDMI, VGA и два ТВ видеовыхода

    • HVBdvr-816HDMI - 16 видео, 16 аудио, 8 HDD, запись D1 по 25 кадр/с, поддержка USB модемов 3G/4G/WiFi
    • HVBdvr-808HDMI - 8 видео, 8 аудио, 8 HDD, запись D1 по 25 кадр/с, поддержка USB модемов 3G/4G/WiFi

  • Серия 700 - видеорегистраторы с записью D1 на 4 жестких диска, синхронное аудио по всем каналам, изготовлены в корпусе для монтажа в 19" RACK стойку, HDMI, VGA и два ТВ видеовыхода

    • HVBdvr-716HDMI - 16 видео, 16 аудио, 4 HDD, запись D1 по 25 кадр/с, поддержка USB модемов 3G/4G/WiFi
    • HVBdvr-708HDMI - 8 видео, 8 аудио, 4 HDD, запись D1 по 25 кадр/с, поддержка USB модемов 3G/4G/WiFi

  • Серия 100 - видеорегистраторы с записью D1 на 2 жестких диска, с 8 или 4 аудиовходами, конструктивно выполненные для монтажа в 19" RACK стойку

    • HVBdvr-116HDMI - 16 видео, 8 аудио, 2 HDD, запись D1 по 12 кадр/с, выходы HDMI, VGA и два ТВ выхода, поддержка USB модемов 3G/4G/WiFi
    • HVBdvr-116DVS - 16 видео, 4 аудио, 2 HDD, запись D1 по 6 кадр/с
    • HVBdvr-108DVS - 8 видео, 4 аудио, 2 HDD, запись D1 по 6 кадр/с
    • HVBdvr-104DVS  - 4 видео, 4 аудио, 2 HDD, запись D1 в РЕАЛЬНОМ ВРЕМЕНИ

  • Серия 0 - запись D1 со скоростью до 25 кадр/с, 1 или 2 жестких диска, миниатюрный корпус настольной установки

    • HVBdvr-016DCP - 16 видео, 4 аудио, 2 HDD, запись D1 по 12 кадр/с, поддержка USB модемов 3G/4G/WiFi
    • HVBdvr-016DC - 16 видео, 4 аудио, 1 HDD, запись D1 по 12 кадр/с, запись на SD карту, поддержка USB модемов 3G/4G/WiFi
    • HVBdvr-016DVS - 16 видео, 1 аудио, 2 HDD, запись D1 по 6 кадр/с
    • HVBdvr-08DС  - 8 видео, 4 аудио, 2 HDD, запись D1 по 12 кадр/с, запись на SD карту, поддержка USB модемов 3G/4G/WiFi

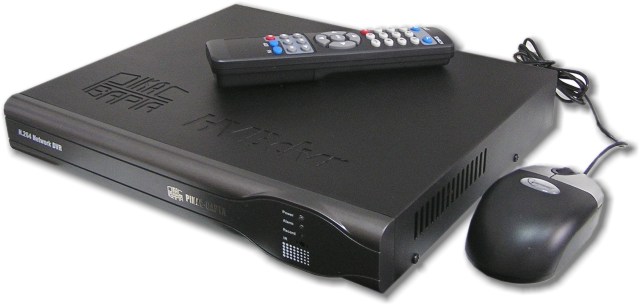

    • HVBdvr-08DVS  - 8 видео, 1 аудио, 2 HDD, запись D1 по 6 кадр/с
    • HVBdvr-04DC  - 4 видео, 4 аудио, 2 HDD, запись D1 по 25 кадр/с, запись на SD карту, поддержка USB модемов 3G/4G/WiFi
    • HVBdvr-04DS  - 4 видео, 4 аудио, 2 HDD, запись D1 по 25 кадр/с
    • HVBdvr-04DA  - 4 видео, 1 аудио, 1 HDD, запись D1 по 25 кадр/с

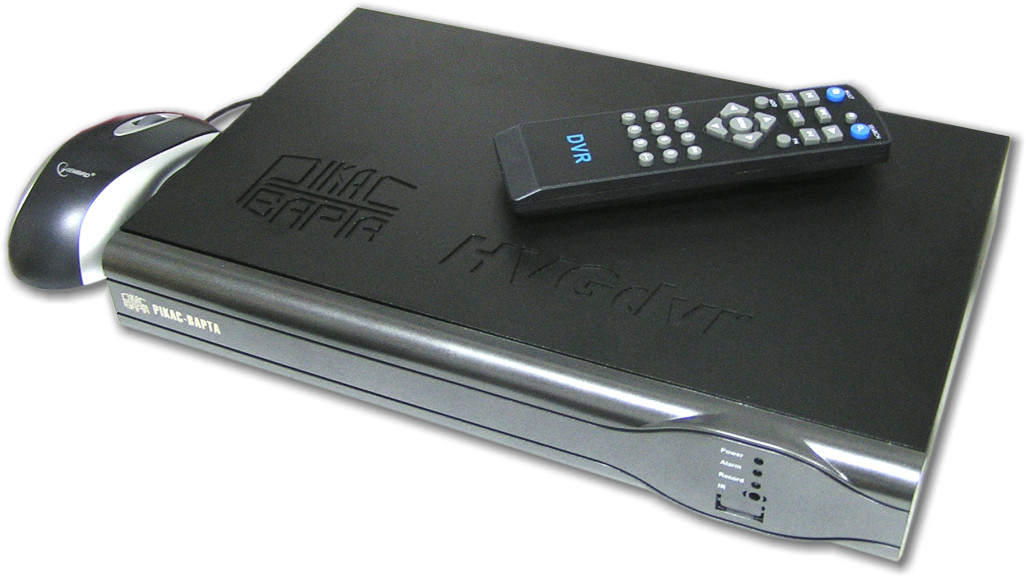

    • HVBdvr-04DVS  - 4 видео, 1 аудио, 1 HDD, запись D1 по 6 кадр/с

Основные характеристики видеорегистраторов HVBdvr

Подсистема видеообработки и записи

  • Запись всех каналов в разрешении D1 (704x576)
  • Скорость записи каждого канала от 12 до 25 кадр/с
  • Алгоритм компрессии видеоизображения - аппаратный, стандарт H.264
  • Запись ведется по расписанию: непрерывная, по детектору, по датчику или произвольная их комбинация
  • Режим JPEG фотографирования - позволяет по каждому каналу сохранять фотографии с заданной периодичностью или по событию. Фотографии сохраняются в отдельной области диска, независимо от видеозаписей

Подсистема мониторинга

  • Встроенный HDMI контроллер в моделях с индексом "HDMI" формирует цифровой Full HD сигнал разрешения 1920х1080
  • Встроенный в процессор VGA контроллер поддерживает широкоформатные мониторы разрешения 1440x900, 1366x768 и стандартные мониторы - 1280х1024, 1024х768, 800х600
  • Два аналоговых видеовыход формирующих изображения в стандарте PAL с разрешение 704х576 с возможностью смещения области отображения в сигнале, а встроенные усилители обеспечивают расстоянием передачи до 200 м
  • Отображение всех камер осуществляется в реальном времени с разрешением 704х576 независимо от разрешения и скорости записи

Подсистема хранения архива

  • Подключение дискво SATA - 8, 4, 2 или 1 (в зависимости от модели), емкость каждого диска до 2 Тбайт
  • Поддержка энергосберегающего режима - выключение неактивных дисков, контроль работоспособности - функция S.M.A.R.T.
  • "Горячее" дублирование видеозаписей - одновременная запись архива на несколько дисков
  • В некоторых моделях запись на SD карту емкостью до 32 Гбайт
  • Копирование видеозаписей на внешние USB накопители

Аудио подсистема

  • Запись звука синхронно с видеоизображением по 1,4, 8 или 16 каналам
  • Частота оцифровки звука - 16 кГц, алгоритм компрессии - G711A со скоростью потока 16 кбит/с
  • Контроль звука в реальном времени, из архива и по сети

Сетевые возможности

  • Бипоточное кодирование - идеальное решение для работы по сети Интернет при слабых каналах связи. Запись видео осуществляется с максимальной скоростью и максимальным разрешением, а качество трансляции видео по сети Интернет может быть оптимизировано под используемую пропускную способность канала - без какого-либо ухудшения качества записи
  • Встроенный интерфейс Ethernet RJ45 10M/100M (в последний моделях 1Гбит) позволяет подключать видеорегистраторы к сетям TCP/IP и Интернет
  • Удаленный доступ к мониторингу, архиву и настройкам возможен как при помощи встроенного ПО c Web-интерфейсом для Интернет Еxplorer
  • Возможность удаленного доступа к регистратору с мобильного телефона с операционными системами: Android, Windows mobile, Blackberry, Saiban 3.0, Saiban 5.0, а также для Iphone
  • Поддержка фиксированного IP и DDNS серверов
  • Встроенные Web, FTP, NTP сервера
  • Работа по сети через внешний 3G/4G/WiFi модем, подключаемый к USB разъему

Интерфейсы для взаимодействия с внешним устройствами

  • Два USB 2.0 интерфейса для подключения внешних накопителей и создания копий, а также мыши для управления (возможна горячая замена)
  • Встроенный интерфейс RS-485 позволяет управлять поворотными камерами, в т.ч. и через компьютерную сеть
  • Интерфейс RS-232 дает возможность подключения в регистратору компьютера или специализированных внешних клавиатур управления
  • Возможно подключение внешних датчиков, а также формирование релейного сигнала тревог

Дополнительные сведения о видеорегистраторах

  • Способ реализации основных функций: встроенная операционная система Linux (FLASH); обновление прошивки видеорегистраторов автономно через USB носитель или по сети через клиентскую программу; аппаратная обработка видео- и аудио- сигналов
  • Характеристики видеообработки: алгоритм компрессии - H.264, бипоточное кодирование для всех каналов видео, разрешение записи D1 (704х576), HD1(352x576), CIF (352x288); поддержка многозонного детектора движения (396 зон); поддержка приватных зон - маскирование областей независимо для записи и мониторинга
  • Функции хранения информации, работа с дисками и копирование: интерфейс подключения дисков - SATA; поддержка режима энергосбережения - остановка неактивных дисков; циклическая запись или запись до заполнения диска; функция горячего дублирования ответственных видеозаписей
  • Мониторинг и воспроизведение архива: выходы для подключения VGA и ТВ мониторов; одновременное воспроизведение 1 или всех каналов из архива; возможность управления скоростью воспроизведения архива; режим автоматического фотографирования в JPEG формате
  • Сетевые функции в режиме видеосервера: поддержка ЛВС и высокоскоростных ADSL модемов; мониторинг всех камер в реальном времени и из архива; по сети доступны все функции управления; встроенный WWW-сервере для доступа через Internet

16-канальные видеорегистраторы серии HVBdvr

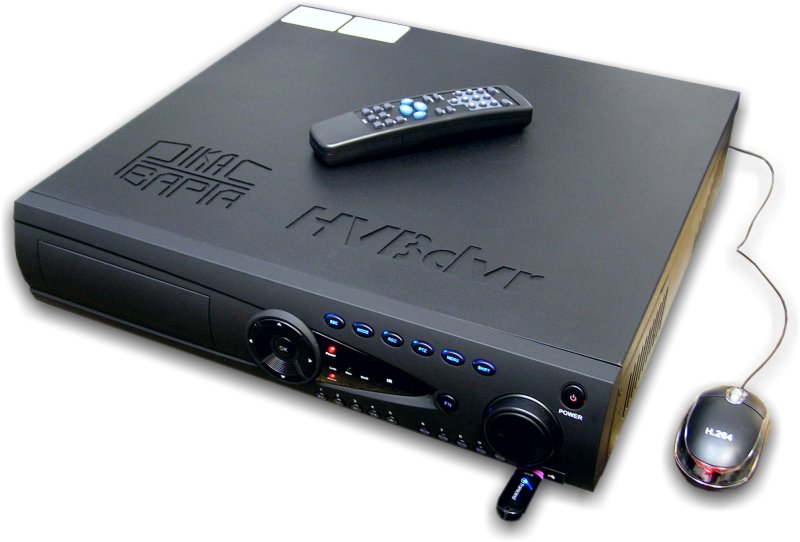

HVBdvr-816HDMI 16-канальный REALTIME видеорегистратор длительной записи

HVBdvr-816HDMI видеорегистратор длительной записи

16-канальный сетевой видеорегистратор с аппаратной компрессией H.264 для длительной видеозаписи в системах видеонаблюдения. Запись осуществляется в максимальном разрешении D1 (704x576) в реальном времени (скорость 25 кадр/с) по всем каналам. В корпус можно установить 8 жестких дисков общей емкостью 16 Тбайт, что позволяет хранить двухмесячный архив при непрерывной (24-часовой) записи в максимальном качестве и разрешении или до 4-6 месяцев в режиме записи по детектору движения. Видеорегистратор оборудован цифровым видеовыходом HDMI (1920x1080), видеовыходом VGA с поддержкой широкоформатных LED и LCD мониторов (1440х900, 1366х768) и стандартных TFT мониторов (1280x1024, 1024х768), а также двумя аналоговыми выходами для подключения к обычному телевизору или аналоговому монитору. Поддерживает бипоточное кодирование для эффективной работы по низкоскоростным каналам Интернет. Обрабатывает 16 аудио каналов. Также оборудован 16 транзитными видеовыходами с усилителями. Видеорегистратор обеспечивает синхронный просмотр из архива от одной до 16 видеокамер. Для копирования видеозаписей HVBdvr-816HDMI оборудован двумя USB 2.0 интерфейсами. Сетевой контроллер 10/100/1000 Мбит обеспечивает одновременный доступ большого числа пользователей. Поддерживается работа с 3G/4G/WiFi сетями через внешний USB модем.

Подробное описание и параметры HVBdvr-816HDMI...

Кол-во видеоканалов 16
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 25
Кол-во каналов звука 16
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Кол-во транзитных видеовыходов 16
Видеовыход HDMI: кол-во, разрешения 1 шт., 1920х1080p
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576 (PAL)
Кол-во HDD, устанавливаемых в корпус 8
Общая емкость дискового пространства, Гбайт 16 Тбайт
Габаритные размеры (Ш х Г х В), мм 445 х 450 х 95
Гарантия, месяц 24

HVBdvr-716HDMI 16-канальный REALTIME сетевой видеорегистратор

HVBdvr-716HDMI сетевой REALTIME видеорегистратор

16-канальный сетевой видеорегистратор с аппаратной компрессией H.264 для систем видеонаблюдения. Запись производится по всем каналам в максимальном разрешении D1 (704x576) в реальном времени, т.е. со скоростью 25 кадр/с. В корпус можно установить 4 жестких диска общей емкостью 8 Тбайт, что позволяет хранить один месяц архива в режиме непрерывной 24-часовой записи в максимальном качестве и разрешении, а за счет использования детектора движения - до 2-3 месяцев. Видеорегистратор оборудован HDMI цифровым видеовыходом высокого разрешения 1920x1080, видеовыходом VGA с поддержкой широкоформатных мониторов разрешения 1440х900, 1366х768 и стандартных мониторов - 1280x1024, 1024х768, а также двумя аналоговыми видеовыходами для подключения к телевизору или аналоговому видеомонитора. Поддерживает бипоточную компрессию, что позволяет эффективно работать по «узким» каналам Интернет без ухудшения качества записи. Обслуживает 16 каналов аудио. Работа с архивом на регистраторе возможна с любым количеством камер от 1 до 16, в т.ч. и воспроизведение в синхронном режиме. Копирования видеозаписей в HVBdvr-716HDMI выполняется через любой из двух USB 2.0 интерфейсов. Высокоскоростной сетевой интерфейс 10/100/1000 Мбит обеспечивает одновременный доступ к видеорегистратору неограниченного числа пользователей. Установкой внешнего USB модема можно получить доступ к регистратору через сети 3G/4G/WiFi.

Подробное описание и параметры HVBdvr-716HDMI...

Кол-во видеоканалов 16
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 25
Кол-во каналов звука 16
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход HDMI: кол-во, разрешения 1 шт., 1920х1080p
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576 (PAL)
Кол-во HDD, устанавливаемых в корпус 4
Общая емкость дискового пространства, Гбайт 8 Тбайт
Габаритные размеры (Ш х Г х В), мм 445 х 450 х 95
Гарантия, месяц 24

HVBdvr-116HDMI 16-канальный видеорегистратор с HDMI выходом

HVBdvr-116HDMI сетевой видеорегистратор в RACK 19”

16-канальный сетевой видеорегистратор с аппаратной компрессией H.264 для использования в системах видеонаблюдения, в т.ч. и продолжительной видеозаписи. Запись всех каналов осуществляется в максимальном разрешении D1 (704x576) со скоростью до 12 кадр/с на каждый канал. В корпус можно установить 2 жестких диска общей емкостью 4 Тбайт. При этом возможно сохранение архива продолжительностью один месяц в режиме непрерывной круглосуточной записи, а при использовании детектора движения - от 2 до 3 месяцев. Видеорегистратор оборудован цифровым видеовыходом HDMI высокого разрешения 1920x1080, VGA выходом с поддержкой нескольких стандартных разрешений: 1440х900, 1366х768, 1280x1024, 1024х768, а также двумя аналоговыми видеовыходами для подключения к аналоговому монитору или телевизору. Поддерживает бипоточную компрессию - для каждого видеосигнала формируется два независимых архива: первый, максимального качества для записи в архива, второй, с заданным объемом трафика - для передачи по сети. Такое разделение позволяет эффективно работать по «узким» каналам Интернет без ухудшения качества записей в архиве. Обслуживает 8 каналов звука, записываемых синхронно с первыми 8 видеоканалами. Работа с архивом на регистраторе возможна с любым количеством камер от 1 до 16, в т.ч. и воспроизведение в синхронном режиме. Для копирования видеозаписей в HVBdvr-116HDMI доступно два USB 2.0 интерфейса. Высокоскоростной сетевой интерфейс 10/100/1000 Мбит обеспечивает одновременный доступ к видеорегистратору значительного числа пользователей. Установкой внешнего USB модема можно получить доступ к регистратору через беспроводные сети 3G/4G/WiFi.

Подробное описание и параметры HVBdvr-116HDMI...

Кол-во видеоканалов 16
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 13
Кол-во каналов звука 8
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход HDMI: кол-во, разрешения 1 шт., 1920х1080p
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576 (PAL)
Кол-во HDD, устанавливаемых в корпус 2
Общая емкость дискового пространства, Гбайт 4 Тбайт
Габаритные размеры (Ш х Г х В), мм 440 х 330 х 67
Гарантия, месяц 24

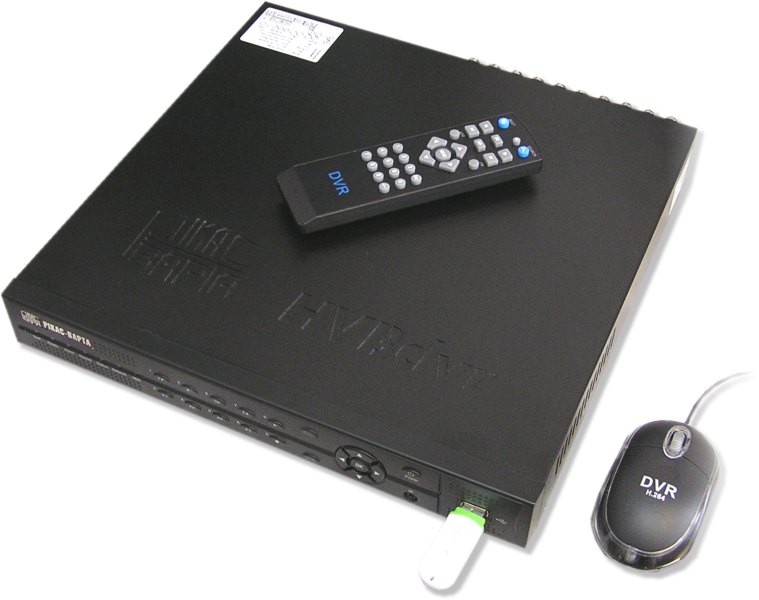

HVBdvr-016DCP видеорегистратор 16 каналов

HVBdvr-016DCP миниатюрный 16-канальный видеорегистратор

Миниатюрный сетевой видеорегистратор с аппаратной компрессией H.264 предназначен для записи видеоизображений от 16 камер видеонаблюдения. Изготовлен в небольшом корпусе для настольной установки. Запись всех каналов осуществляется в разрешении D1 (704x576) со скоростью 13 кадр/с, либо в реальном времени в меньших разрешениях. В корпус видеорегистратора монтируется 2 жестких SATA диска общей емкостью 4 Тбайт, что позволяет хранить до двух недель непрерывной круглосуточной записи в максимальном качестве и разрешении, или до полутора месяцев при записи по детектору движения. Видеорегистратор оборудован видеовыходом VGA с поддержкой разрешений 1440х900, 1366х768, 1280x1024, 1024х768 и двумя аналоговыми выходами для подключения к видеомонитору или телевизору. Видеорегистратор реализует бипоточное кодирование для работы по низкоскоростным каналам Интернет. Возможна запись 4 каналов звука синхронно с первыми каналами видео. Видеорегистратор обеспечивает многоканальный синхронный просмотр из архива записей любых (от 1 до 16) выбранных видеокамер. Для копирования записей HVBdvr-016DCP оборудован двумя USB 2.0 интерфейсами. Сетевой контроллер 10/100 Мбит обеспечивает одновременный доступ неограниченного числа пользователей.

Подробное описание и параметры HVBdvr-016DCP...

Кол-во видеоканалов 16
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 13
Кол-во каналов звука 4
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 2
Общая емкость дискового пространства, Гбайт 4 Тбайт
Габаритные размеры (Ш х Г х В), мм 310 х 312 х 51
Гарантия, месяц 24

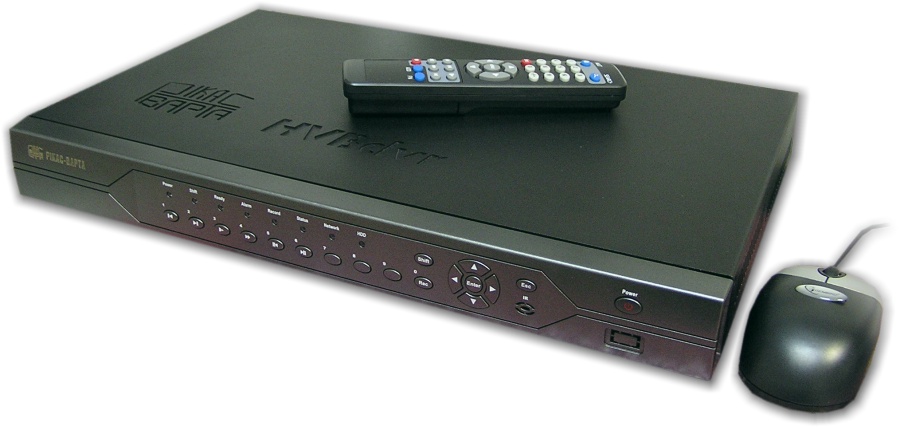

HVBdvr-116DVS видеорегистратор длительной записи

HVBdvr-116DVS видеорегистратор длительной записи

16-канальный сетевой видеорегистратор с аппаратной компрессией H.264 для длительной видеозаписи в системах видеонаблюдения. Запись осуществляется в максимальном разрешении D1 (704x576) со скоростью 6 кадр/с по всем каналам, либо в реальном времени в разрешении HD1 (352x576) и CIF (352х288). В корпус можно установить 2 жестких диска общей емкостью 4 Тбайт, что позволяет хранить до четырех недель непрерывной (24-часовой) записи в максимальном качестве и разрешении или до 4-6 месяцев в режиме записи по детектору движения. Видеорегистратор оборудован видеовыходами VGA с поддержкой широкоформатных TFT мониторов (1440х900, 1366х768) и стандартных мониторов (1280x1024, 1024х768), а также аналоговым выходом для его подключения к обычному телевизору или аналоговому монитору. Поддерживает бипоточное кодирование для оптимальной работы через сеть Интернет, 4 канала звука. Видеорегистратор обеспечивает синхронный просмотр из архива одной или всех 16 видеокамер. Для копирования видеозаписей HVBdvr-116DVS оборудован двумя USB 2.0 интерфейсами. Сетевой контроллер 10/100 Мбит обеспечивает одновременный доступ неограниченного числа пользователей.

Подробное описание и параметры HVBdvr-116DVS...

Кол-во видеоканалов 16
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 6
Кол-во каналов звука 4
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 1 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 2
Общая емкость дискового пространства, Гбайт 4 Тбайт
Габаритные размеры (Ш х Г х В), мм 440 х 292 х 50
Гарантия, месяц 24

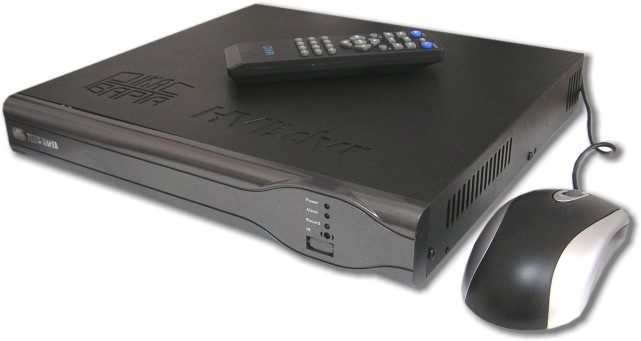

HVBdvr-016DVS миниатюрный видеорегистратор длительной записи

HVBdvr-016DVS миниатюрный видеорегистратор длительной записи

16-канальный сетевой видеорегистратор с аппаратной компрессией H.264 для длительной видеозаписи в миниатюрном корпусе. Запись осуществляется в максимальном разрешении D1 (704x576) со скоростью 6 кадр/с по всем каналам, либо в реальном времени в разрешении CIF. В корпус можно установить 2 жестких диска общей емкостью 4 Тбайт, что позволяет хранить до одного месяца непрерывной (24-часовой) записи в максимальном качестве и разрешении. Видеорегистратор оборудован видеовыходами VGA с поддержкой разрешений 1280x1024, 1440х900, 1366х768 и аналоговым выходом для его подключения к телевизору. Поддерживает бипоточное кодирование для оптимальной работы через сеть Интернет. Синхронно с первым каналом видео может записываться 1 канал звука. Видеорегистратор обеспечивает синхронный просмотр из архива одной или всех 16 видеокамер. Для копирования видеозаписей HVBdvr-016DVS оборудован одним USB 2.0 интерфейсом. Сетевой контроллер 10/100 Мбит обеспечивает одновременный доступ неограниченного числа пользователей.

Подробное описание и параметры HVBdvr-016DVS...

Кол-во видеоканалов 16
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 6
Кол-во каналов звука 1
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 1 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 2
Общая емкость дискового пространства, Гбайт 4 Тбайт
Габаритные размеры (Ш х Г х В), мм 310 х 300 х 45
Гарантия, месяц 24

Видеорегистраторы серии HVBdvr на 8 каналов

HVBdvr-808HDMI 8-канальный REALTIME видеорегистратор длительной записи

HVBdvr-808HDMI видеорегистратор длительной записи

8-канальный сетевой видеорегистратор с аппаратной компрессией H.264 предназначен для длительной видеорегистрации в системах видеонаблюдения. Запись осуществляется в высоком разрешении D1 (704x576) со скоростью 25 кадр/с (Realtime запись) по всем каналам. В корпус устройства монтируется 8 накопителей на жестких дисках суммарной емкостью 16 Тбайт, что позволяет хранить четырех-месячный архив при непрерывной круглосуточной записи в максимальном качестве и разрешении, или до 1 года в режиме записи по детектору движения. Регистратор снабжен цифровым выходом HDMI формата Full HD 1080p, выходом VGA поддерживающим разрешения 1440х900 и 1366х768 современных широкоформатных LED и LCD мониторов, а также разрешения 1280x1024 и 1024х768 TFT мониторов. Кроме этого он оборудован двумя аналоговыми видеовыходами для подключения к обычному телевизору или видеомонитору. Реализует бипоточное кодирование для эффективной работы по низкоскоростным каналам Интернет. Обрабатывает 8 аудио сигналов. Также оборудован 8 транзитными видеовыходами с усилителями мощности. Видеорегистратор обеспечивает синхронный просмотр из архива от одной до 8 любых камер. Копирование видеозаписей с HVBdvr-808HDMI возможно через любой из двух USB 2.0 интерфейсов или на привод DVD-RW. Встроенный сетевой адаптер 10/100/1000 Мбит обеспечивает одновременный доступ неограниченного числа пользователей. Поддерживается работа с 3G/4G/WiFi сетями через внешний USB модем.

Подробное описание и параметры HVBdvr-808HDMI...

Кол-во видеоканалов 8
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 25
Кол-во каналов звука 8
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Кол-во транзитных видеовыходов 8
Видеовыход HDMI: кол-во, разрешения 1 шт., 1920х1080p
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576 (PAL)
Кол-во HDD, устанавливаемых в корпус 8
Общая емкость дискового пространства, Гбайт 16 Тбайт
Габаритные размеры (Ш х Г х В), мм 445 х 450 х 95
Гарантия, месяц 24

HVBdvr-708HDMI 8-канальный REALTIME сетевой видеорегистратор

6780,40 грн

HVBdvr-708HDMI сетевой REALTIME видеорегистратор

8-канальный сетевой видеорегистратор с аппаратной компрессией H.264. Используется для построения систем видеонаблюдения и записи всех камер в максимальном разрешении D1 (704x576) со скоростью 25 кадр/с (в REALTIME режиме). В корпус можно установить 4 жестких диска общей емкостью 8 Тбайт, что позволяет хранить два месяца архива при круглосуточной непрерывной записи максимального разрешения, качества и скорости. За счет организации записи по детектору продолжительность архива можно увеличить до 4-6 месяцев. Видеорегистратор оборудован цифровым видеовыходом HDMI высокого разрешения 1920x1080p, выходом VGA с поддержкой широкоформатных и классических разрешений (1440х900, 1366х768 и 1280x1024, 1024х768), а также двумя аналоговыми видеовыходами с усилителями для подключения телевизора или видеомонитора. Выполняет бипоточное кодирование видеоинформации для эффективной работы по низкоскоростному Интернет каналу. Может выполнять регистрацию 8 звуковых сигналов. Воспроизведение архива на регистраторе возможно от 1 до 8 камер одновременно, в т.ч. и в синхронном режиме. Съем сохраненных видеозаписей с HVBdvr-708HDMI возможен через любой из двух USB 2.0 интерфейсов. Высокоскоростной сетевой интерфейс 10/100/1000 Мбит обеспечивает одновременный доступ к видеорегистратору неограниченного числа пользователей. Подключением внешнего USB модема регистратор может работать в 3G/4G и WiFi сетях.

Подробное описание и параметры HVBdvr-708HDMI...

Кол-во видеоканалов 8
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 25
Кол-во каналов звука 8
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход HDMI: кол-во, разрешения 1 шт., 1920х1080p
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576 (PAL)
Кол-во HDD, устанавливаемых в корпус 4
Общая емкость дискового пространства, Гбайт 8 Тбайт
Габаритные размеры (Ш х Г х В), мм 445 х 450 х 95
Гарантия, месяц 24

HVBdvr-08DC видеорегистратор 8 видеокамер

2090,40 грн

HVBdvr-08DC миниатюрный 8-канальный видеорегистратор

Малогабаритный сетевой видеорегистратор с аппаратной компрессией H.264 позволяет вести запись 8 видеокамер наблюдения. Изготовлен в небольшом корпусе для настольной установки. Запись всех каналов осуществляется в разрешении D1 (704x576) со скоростью до 13 кадр/с, либо в реальном времени в меньших разрешениях. В корпус видеорегистратора можно установить 2 жестких SATA диска общим объемом до 4 Тбайт. Такая емкость архива позволяет хранить 1 месяц в режиме непрерывной круглосуточной записи в максимальном разрешении и качестве, или до 3-х месяцев при записи в режиме детектора движения. Встроенный в видеорегистратор контроллер VGA поддерживает разрешения 1440х900, 1366х768, 1280x1024, 1024х768. Два аналоговых видеовыхода позволяют подключить регистратор к монитору или домашнему телевизору. Видеорегистратор выполняет бипоточную компрессию изображения, основной поток - для записи в архив, дополнительный - для работы по «слабым» Интернет каналам. Возможна запись 4 каналов звука синхронно с первыми каналами видео. Видеорегистратор обеспечивает многоканальный синхронный просмотр архива от любых выбранных видеокамер. Для копирования записей HVBdvr-08DC оборудован двумя USB 2.0 интерфейсами. Встроенный проводной сетевой контроллер 10/100 Мбит обеспечивает одновременный доступ большого числа пользователей, а возможность подключения внешнего USB модема позволяет работать в беспроводных сетях 3G и WiFi.

Подробное описание и параметры HVBdvr-08DC...

Кол-во видеоканалов 8
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 13
Кол-во каналов звука 4
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 2
Общая емкость дискового пространства, Гбайт 4 Тбайт
Габаритные размеры (Ш х Г х В), мм 310 х 301 х 51
Гарантия, месяц 24

HVBdvr-108DVS видеорегистратор длительной записи

HVBdvr-108DVS видеорегистратор длительной записи

8-канальный сетевой видеорегистратор с аппаратной компрессией H.264 для длительной видеозаписи. Запись осуществляется в максимальном разрешении D1 (704x576) со скоростью 6 кадр/с по всем каналам, либо в реальном времени в разрешениях HD1 (352х576) и CIF (352х288). В корпусе регистратора можно разместить 2 жестких диска общей емкостью 4 Тбайт, что позволяет хранить более двух месяцев непрерывной (24-часовой) записи в максимальном качестве и разрешении. Видеорегистратор оборудован видеовыходами VGA с поддержкой разрешений 1280x1024, 1440х900, 1366х768 и аналоговым выходом для его подключения к обычному телевизору. Поддерживает бипоточное кодирование для оптимальной работы через сеть Интернет, 4 канала звука. Видеорегистратор обеспечивает синхронный просмотр из архива одной или всех 8 видеокамер. Для копирования видеозаписей HVBdvr-108DVS оборудован двумя USB 2.0 интерфейсами. Сетевой контроллер 10/100 Мбит обеспечивает одновременный доступ неограниченного числа пользователей. Конструктивно выполнен в корпусе для монтажа в 19-дюймовую RACK стойку.

Подробное описание и параметры HVBdvr-108DVS...

Кол-во видеоканалов 8
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 6
Кол-во каналов звука 4
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 1 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 2
Общая емкость дискового пространства, Гбайт 4 Тбайт
Габаритные размеры (Ш х Г х В), мм 440 х 292 х 50
Гарантия, месяц 24

HVBdvr-08DVS миниатюрный видеорегистратор длительной записи

HVBdvr-08DVS миниатюрный видеорегистратор длительной записи

8-канальный сетевой видеорегистратор с аппаратной компрессией H.264 для длительной видеозаписи в миниатюрном корпусе. Запись осуществляется в максимальном разрешении D1 (704x576) со скоростью 6 кадр/с по всем каналам, либо в реальном времени в разрешении CIF. В корпус можно установить 2 жестких диска общей емкостью 4 Тбайт, что позволяет хранить более двух месяцев непрерывной (24-часовой) записи в максимальном качестве и разрешении. Видеорегистратор оборудован видеовыходами VGA с поддержкой разрешений 1440х900, 1366х768, 1280x1024 и аналоговым выходом для его подключения к телевизору. Поддерживает бипоточное кодирование для оптимальной работы через сеть Интернет. Синхронно с первым каналом видео может записываться 1 канал звука. Видеорегистратор обеспечивает синхронный просмотр из архива одной или всех 8 видеокамер. Для копирования видеозаписей HVBdvr-08DVS оборудован одним USB 2.0 интерфейсом. Сетевой контроллер 10/100 Мбит обеспечивает одновременный доступ неограниченного числа пользователей.

Подробное описание и параметры HVBdvr-08DVS...

Кол-во видеоканалов 8
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 6
Кол-во каналов звука 1
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 1 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 2
Общая емкость дискового пространства, Гбайт 4 Тбайт
Габаритные размеры (Ш х Г х В), мм 310 х 270 х 45
Гарантия, месяц 24

HVBdvr видеорегистраторы для записи 4 видеокамер (4-канальные)

HVBdvr-04DC видеорегистратор 4 видеокамер с 3G интернетом

HVBdvr-04DC 4-канальный видеорегистратор с поддержкой сетей 3G

Малогабаритный сетевой видеорегистратор с аппаратной компрессией H.264 позволяет вести запись 4 видеокамер наблюдения. Изготовлен в небольшом корпусе для настольной установки. Запись всех каналов осуществляется в разрешении D1 (704x576) со скоростью 25 кадр/с. В корпус видеорегистратора можно установить 2 жестких SATA диска общим объемом до 4 Тбайт, что позволяет хранить 2 месяц архива в режиме непрерывной круглосуточной записи в максимальном разрешении и качестве, или до 6-х месяцев при записи в режиме детектора движения. Встроенный в видеорегистратор контроллер VGA поддерживает разрешения 1440х900, 1366х768, 1280x1024, 1024х768. Два аналоговых видеовыхода позволяют подключить регистратор к монитору или домашнему телевизору. Видеорегистратор выполняет бипоточную компрессию изображения, основной поток - для записи в архив, дополнительный - для работы по «слабым» Интернет каналам. Возможна запись 4 каналов звука синхронно со всеми каналами видео. Видеорегистратор обеспечивает многоканальный синхронный просмотр архива от любых выбранных видеокамер. Для копирования записей HVBdvr-04DC оборудован двумя USB 2.0 интерфейсами. Встроенный проводной сетевой контроллер 10/100 Мбит обеспечивает одновременный доступ большого числа пользователей, а возможность подключения внешнего USB модема позволяет работать в беспроводных сетях 3G и WiFi.

Подробное описание и параметры HVBdvr-04DC...

Кол-во видеоканалов 4
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 25
Кол-во каналов звука 4
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 2
Общая емкость дискового пространства, Гбайт 4 Тбайт
Габаритные размеры (Ш х Г х В), мм 310 х 301 х 51
Гарантия, месяц 24

HVBdvr-104DVS видеорегистратор с записью D1 в реальном времени

HVBdvr-104DVS — 4 канальный видеорегистратор реального времени (D1)

4-канальный сетевой Realtime видеорегистратор с аппаратной компрессией H.264 для длительной видеозаписи. Запись всех 4 каналов осуществляется в максимальном разрешении D1 (704x576) в реальном времени (со скоростью 25 кадр/с). В корпус можно установить 2 жестких диска общей емкостью 4 Тбайт, что позволяет хранить более полутора месяцев непрерывной (24-часовой) записи в максимальном качестве и разрешении в реальном времени. Видеорегистратор оборудован видеовыходами VGA с поддержкой разрешений 1440х900, 1366х768, 1280x1024 и аналоговым выходом для его подключения к телевизору. Поддерживает бипоточное кодирование для оптимальной работы через сеть Интернет, 4 канала звука. Видеорегистратор обеспечивает синхронный просмотр из архива одной или всех 4 видеокамер. Для копирования видеозаписей HVBdvr-104DVS оборудован двумя USB 2.0 интерфейсами. Сетевой контроллер 10/100 Мбит обеспечивает одновременный доступ неограниченного числа пользователей. Корпус позволяет монтировать видеорегистратор в 19-дюймовую RACK стойку.

Подробное описание и параметры HVBdvr-104DVS...

Кол-во видеоканалов 4
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 25
Кол-во каналов звука 4
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 1 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 2
Общая емкость дискового пространства, Гбайт 4 Тбайт
Габаритные размеры (Ш х Г х В), мм 440 х 292 х 50
Гарантия, месяц 24

HVBdvr-04DVS миниатюрный видеорегистратор длительной записи

HVBdvr-04DVS миниатюрный видеорегистратор длительной записи

4-канальный сетевой видеорегистратор с аппаратной компрессией H.264 для длительной видеозаписи в миниатюрном корпусе. Запись осуществляется в максимальном разрешении D1 (704x576) со скоростью 6 кадр/с по всем каналам, либо в реальном времени в разрешении CIF. В корпус можно установить 1 жесткий диск емкостью 2 Тбайт, что позволяет хранить более месяца непрерывной (24-часовой) записи в максимальном качестве и разрешении. Видеорегистратор оборудован видеовыходами VGA с поддержкой разрешений 1280x1024, 1440х900, 1366х768 и аналоговым выходом для его подключения к телевизору. Поддерживает бипоточное кодирование для оптимальной работы через сеть Интернет. Синхронно с первым каналом видео может записываться 1 канал звука. Видеорегистратор обеспечивает синхронный просмотр из архива одной или всех 4 видеокамер. Для копирования видеозаписей HVBdvr-04DVS оборудован одним USB 2.0 интерфейсом. Сетевой контроллер 10/100 Мбит обеспечивает одновременный доступ неограниченного числа пользователей.

Подробное описание и параметры HVBdvr-04DVS...

Кол-во видеоканалов 4
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 6
Кол-во каналов звука 1
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 1 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 1
Общая емкость дискового пространства, Гбайт 2 Тбайт
Габаритные размеры (Ш х Г х В), мм 310 х 210 х 45
Гарантия, месяц 24

Как рассчитать емкость жестких дисков и необходимый сетевой канал для видеорегистратора?

Для точного ответа на этот вопрос необходимо знать следующие параметры видеорегистратора:

Исходные данные

  • количество подключенных видеокамер - определяется выбранной моделью видеорегистратора (4, 8 или 16 видеокамер)
  • режим работы видеорегистратора (круглосуточный, 12-часовой рабочий день, периодический, запись по детектору движения)
  • требуемое разрешение и скорость записи видеоинформации в архив
  • пропускную способность сетевого канала, по которому будет осуществляться доступ к видеорегистратору (скорость передачи из точки подключения видеорегистратора)
  • наличие у видеорегистратора бипоточного кодирования

Знание этих параметров позволит с высокой точностью определить объем требуемых жестких дисков, и пропускной способности Интернет канала.

Таблица расчета емкости HDD и трафика видеорегистратора

Расчет выполним на примере видеорегистратора HVBdvr с компрессией H.264, воспользовавшись следующей таблицей, где:

  • A=(m) - обозначает объем (m) Мбайт/ч видеоархива создаваемого за 1 час непрерывной записи одной камерой, в зависимости от разрешения и количества кадров в секунду
  • T=(k) - обозначает сетевой трафик в (k) Кбит/с для передачи одной камеры, также в зависимости от разрешения и скорости (кадр/с)
Разрешение Скорость 25 кадр/с Скорость 12 кадр/с Скорость 6 кадр/с
D1 (704x576) А = 660-900
Т = 1500-2000
А = 450-620
Т = 1024-1400
А = 320-530
Т = 720-1200
HD1 (352х576) А = 430-620
Т = 960-1400
А = 250-360
Т = 550-820
А = 160-240
Т = 350-530
CIF (352x288) А = 220-340
Т = 480-760
А = 120-200
Т = 270-450
А = 70-130
Т = 160-280
QCIF (176x144) А = 60-90
Т = 150-200
А = 40-55
Т = 90-120
А = 18-25
Т = 40-56

Пример. Рассчитать объем жестких дисков необходимых для хранения 30-дневного видеоархива системы видеорегистрации торгового предприятия, оборудованного 7 внутренними и 4 уличными видеокамерами. Обеспечить запись с разрешением D1 и скоростью не менее 6 кадр/с на каждый канал. Запись осуществлять только по детектору движения. По возможности оптимизировать сетевой трафик, так чтобы нагрузка на сетевой канал при одновременном наблюдении всех (11) камер не превышала 2 Мбит/с.

Расчета емкости HDD

Из таблицы определяем объем архива (А=...), записываемого видеорегистратором от одной камеры при разрешении D1 и скорости записи 6 кадр/с. Используем для расчета максимальное значение 530 Мбайт/ч. Таким образом, для 1-час непрерывной записи всех 7 внутренних камер потребуется 7 * 530 Мбайт/ч = 3,7 Гбайт/ч, а для записи всех 4 уличных - 4 * 530 = 2,1 Гбайт/ч.

Так как запись ведется по детектору движения, то для офиса можно предположить, что внутренние камеры будут осуществлять запись не более 50% от общего времени, а значит для их хранения необходимо 3,7 Гбайт/ч * 50% = 1,8 Гбайт/ч. Камеры расположенные на улице сильнее подвержены сработкам детектора движения, поэтому для них оставляем расчетное значение объема 2,1 Гбайт/ч без изменений.

Теперь определим объем архива, создаваемого видеорегистратором за 1 сутки. Так как рабочий день длится порядка 10 часов, то для хранения записей внутренних камер необходимо 10 ч * 1,8 Гбайт/ч = 18 Гбайт. Уличные же камеры работают круглые сутки, поэтом для хранения их видеозаписей необходимо 24 ч * 2,1 = 50 Гбайт. Таким образом, за одни сутки видеорегистратор будет записывать 18 + 50 = 68 Гбайт информации.

В итоге получаем, что для хранения 30 суток необходимо порядка 68 Гбайт * 30 = 2040 Гбайт.

Получить такой объем дискового пространства можно при помощи 1 диска емкостью 2 Тбайт (полезная емкость порядка 1900 Гбайт). Учитывая, что практически во все видеорегистраторы HVBdvr можно устанавливать 2 диска емкостью 2 Тбайт каждый, то поставленная задача может быть реализована любой моделью 16-канального видеорегистратора.

Расчет пропускной способности канала (трафик видеорегистратора)

Следующая задача связана с настройкой видеорегистратора на сетевое видеонаблюдение 11 видеокамер при условии ограниченной пропускной способности Интернет канала до 2 Мбит/с.

Так как запись ведется в разрешении D1 со скоростью 6 кадр/с, то по таблице определяем сетевой поток одной видеокамеры (Т=...), который составит 1000 Кбит/с (1,0 Мбит/с), а соответственно одновременный просмотр 11 камер потребует трафика на уровне 11 Мбит/с, что превышает установленное ограничение в 2 Мбит/с.

Таким образом, для решения этой задачи необходимо использовать только бипоточный видеорегистратор. При этом для каждой из 11 камер из 2 Мбитного канала можно выделить 2 Мбит/с / 11 камер = 180 Кбит/с сетевого трафика. Из таблицы видно, что при таком трафике (T=160-280) все камеры могут передаваться с разрешением CIF при скорости 6 кадр/с.

Исходя из установленных ограничений на пропускную способность канала используем для передачи по сети второй поток видеорегистратора, и настраиваем его в разрешение - CIF, скорость кадров - 6 кадр/с, тип потока - постоянный (CBR) со скоростью - 180 Кбит/с.

Техническая документация по каждому конкретному типу видеорегистратора HVBdvr приведена в его описании.

Выбрать устройство можно на закладке соотвествующей серии.


К началу страницы

Файл: data/prd/dvr/hvb.htm
Впервые опубликован: 2011-01-21
Последнее изменение: 2012-07-17
