Блоки бесперебойного электропитания "РИКАС-ВАРТА" типа IPS Гарантия 2 года на все блоки серии IPS производства "РИКАС-ВАРТА"

Блоки бесперебойного питания серии IPS

Блоки бесперебойного питания серии IPS (ТУ У 22891034.001-2000) предназначены для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В или 24 В постоянного тока.

Блоки IPS могут эксплуатироваться как с аккумуляторными батареями (АБ), так и без них. Без аккумулятора блоки работают в режиме источники питания стабилизированного напряжения, с аккумулятором - в режиме блока бесперебойного питания (ББП).

Блоки бесперебойного питания напряжения 12 В с понижающим трансформатором и импульсным стабилизатором напряжения на токи 1,5 А и 2 А.

Благодаря применению трансформатора указанные блоки обеспечивают высокую устойчивость к помехам, выбросам и низкому качеству электросети 220 В, а за счет импульсного стабилизатора - высокий КПД, большую выходную мощность и широкий сетевой диапазон.

Источники указанной мощности производятся (как правило) в 3 исполнениях, отличающихся емкостью подключаемого аккумулятора, и следовательно временем работы при отсутствии напряжения в сети 220 В:

  • исполнения "-00" (стандартное) - под установку аккумуляторной батареи емкостью от 7 А/ч до 9 А/ч
  • исполнение "-03" (с увеличенным временем резервирования) - под установку АБ емкостью 17 - 18 А/ч или одного/двух аккумуляторов 7 - 9 А/ч
  • исполнение "-09" (специальное) - в корпусе увеличенного размера, позволяющего монтировать во внутрь блока платы различных контроллеров и приборов

IPS-1215C-00 / IPS-1215B-00 - источник бесперебойного электропитания (12 В - 1,5 А)

IPS-1215C-00: 1278,60 грн

IPS-1215B-00: 1329,00 грн

IPS-1215C-00 / IPS-1215B-00 - Источник бесперебойного электропитания

Источник бесперебойного электропитания IPS-1215C-00 (и модификация IPS-1215B-00) (далее ИБП) предназначен для питания низковольтной аппаратуры стабилизированным напряжением 12 В при токе нагрузки 1,5 А. Источник исполнения IPS-1215B-00 оборудован контактом вскрытия корпуса и может формировать сигнал «Взлом»

Подробное описание и параметры IPS-1215C-00...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 1,5
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 2,5
Диагностика вскрытия корпуса только в модификации «B»

IPS-1215C-03 / IPS-1215B-03 - источник бесперебойного электропитания (12 В - 1,5 А) с длительным резервированием

IPS-1215C-03: 1435,20 грн

IPS-1215B-03: 1486,20 грн

IPS-1215C-03 / IPS-1215B-03 - Источник бесперебойного электропитания длительного резервирования

Источник бесперебойного электропитания IPS-1215C-03 и источник исполнения IPS-1215B-03 предназначены для питания низковольтной аппаратуры стабилизированным напряжением 12 В при токе нагрузки 1,5 А. Отличием этих источников является возможность длительного резервирования за счет установки в их корпус АБ емкостью 18 А/ч. Источник исполнения IPS-1215B-03 оборудован контактом вскрытия корпуса, формирующим сигнал «Взлом»

Подробное описание и параметры IPS-1215C-03...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 1,5
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 6,4
Тип устанавливаемых АБ (вариант №2) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №2), не менее, ч 5,0
Диагностика вскрытия корпуса только в модификации «B»

IPS-1220C-00 / IPS-1220B-00 - блок бесперебойного электропитания (12 В - 2 А)

IPS-1220C-00: 1468,80 грн

IPS-1220B-00: 1519,20 грн

IPS-1220C-00 / IPS-1220B-00 - Блок бесперебойного электропитания

Блок бесперебойного электропитания IPS-1220C-00 и его модификация IPS-1220B-00 предназначен для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В с током потребления 2 А. Блок исполнения IPS-1220B-00 оборудован контактом вскрытия корпуса и может формировать сигнал «Взлом» при несанкционированном доступе

Подробное описание и параметры IPS-1220C-00...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 2
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,7
Диагностика вскрытия корпуса только в модификации «B»

IPS-1220C-03 / IPS-1220B-03 - блок бесперебойного электропитания (12 В - 2 А) для длительного резервирования

IPS-1220C-03: 1657,20 грн

IPS-1220B-03: 1704,00 грн

IPS-1220C-03 / IPS-1220B-03 - Блок бесперебойного электропитания с длительным резервированием

Блоки бесперебойного электропитания модификаций IPS-1220C-03 и IPS-1220B-03 предназначены для питания электронной аппаратуры стабилизированным напряжением 12 В с током потребления 2 А. Основной их особенностью является увеличенное время бесперебойной работы за счет возможности установки в корпус аккумулятора емкостью 18 А/ч. Блоки IPS-1220B-03 могут формировать сигнал «Взлом» при открывании передней дверцы их корпуса

Подробное описание и параметры IPS-1220C-03...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 2
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 4,4
Тип устанавливаемых АБ (вариант №2) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №2), не менее, ч 3,4
Диагностика вскрытия корпуса только в модификации «B»

IPS-1220B-09 - ББП (12 В - 2 А) под установку контроллеров доступа

2091,00 грн

IPS-1220B-09: ББП (блок бесперебойного электропитания) для монтажа контроллеров доступа

Блок бесперебойного электропитания (ББП) IPS-1220B-09 обеспечивает электропитание аппаратуры стабилизированным напряжением 12 В с током 2 А. Отличительной особенностью этого блока электропитания является увеличенный корпус, в котором может быть размещен контроллер доступа или другое устройство выполненное на печатной плате. Позволяет формировать сигнал вскрытия корпуса - «Взлом»

Подробное описание и параметры IPS-1220B-09...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 2
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,7
Диагностика вскрытия корпуса только в модификации «B»

Источники бесперебойного питания IPS с токами нагрузки 3 А и 5 А выходного напряжения 12 В выпускаются в корпусах под установку одной или двух батареи емкостью от 7 А/ч до 18 А/ч.

Эти ББП производятся на основе понижающего трансформатора и импульсного стабилизатора. Такая схематехника позволяет получить высокую устойчивость источника к сетевым помехам, и высокий КПД.

Также производятся блоки бесперебойного питания под установку в их корпус аккумуляторов 40 А/ч и 65 А/ч. В их основе положен импульсный преобразователь напряжения, с увеличенным током заряда аккумулятора для сокращения времини его восстановления после возобновления напряжения в сети 220 В.

IPS-1230C-00 / IPS-1230B-00 - источник бесперебойного питания (12 В - 3 А)

IPS-1230C-00: 1606,20 грн

IPS-1230B-00: 1655,40 грн

IPS-1230C-00 / IPS-1230B-00 - Источник бесперебойного питания

Источники бесперебойного питания модификаций IPS-1230C-00 и IPS-1230B-00 предназначены для обеспечения электропитанием низковольтной аппаратуры стабилизированным напряжением 12 В с током потребления 3 А. Модификация источника IPS-1230B-00 оборудована контактом вскрытия корпуса, благодаря чему формирует сигнал «Взлом» при вскрытии его корпуса

Подробное описание и параметры IPS-1230C-00...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 3
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,2
Диагностика вскрытия корпуса только в модификации «B»

IPS-1230C-03 / IPS-1230B-03 - ИБП (12 В - 3 А) с длительным резервированием

IPS-1230C-03: 1782,60 грн

IPS-1230B-03: 1829,40 грн

IPS-1230C-03 / IPS-1230B-03 - Источник бесперебойного питания с длительным резервированием

ИБП исполнений IPS-1230C-03 и IPS-1230B-03 предназначены для организации бесперебойного электропитания электронной аппаратуры стабилизированным напряжением 12 В с током нагрузки 3 А. Их отличительная особенность - увеличенное время бесперебойной работы за счет возможности установки в корпус аккумулятора емкостью 18 А/ч. Источник бесперебойного питания IPS-1230B-03 позволяет получит сигнал «Взлом» при открывании его передней дверцы

Подробное описание и параметры IPS-1230C-03...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 3
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 3,1
Тип устанавливаемых АБ (вариант №2) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №2), не менее, ч 2,4
Диагностика вскрытия корпуса только в модификации «B»

IPS-1230B-09 - ИБП (12 В - 3 А) под установку контроллеров доступа

2404,80 грн

IPS-1230B-09 - источник бесперебойного питания для монтажа контроллеров доступа

Источник бесперебойного питания IPS-1230B-09 обеспечивает электропитание аппаратуры стабилизированным напряжением 12 В с током 3 А. Его отличительной особенностью является увеличенный корпус, в котором может быть размещен контроллер доступа или другое устройство выполненное на печатной плате. Позволяет формировать сигнал вскрытия корпуса - «Взлом»

Подробное описание и параметры IPS-1230B-09...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 3
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,2
Диагностика вскрытия корпуса только в модификации «B»

IPS-1250C-05 / IPS-1250B-05 - блоки бесперебойного питания (12 В - 5 А)

IPS-1250C-05: 2490,60 грн

IPS-1250B-05: 2553,00 грн

IPS-1250C-05 / IPS-1250B-05: Блоки бесперебойного питания

Блоки бесперебойного питания (ББП) исполнений IPS-1250C-05 и IPS-1250B-05 предназначены для электропитания электронной аппаратуры стабилизированным напряжением 12 В с током потребления 5 А. Для бесперебойного питания нагрузки в их корпус можно установить одну аккумуляторную батарею емкостью 18 А/ч или две АБ емкостью 7 А/ч. Блок IPS-1250B-05 формирует сигнал «Взлом» при открывании его корпуса.

Подробное описание и параметры IPS-1250C-05...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 5
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,6
Тип устанавливаемых АБ (вариант №2) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №2), не менее, ч 1,2
Диагностика вскрытия корпуса только в модификации «B»

IPS-1250C-07 / IPS-1250B-07 - блоки бесперебойного питания (12 В - 5 А) длительного резервирования

IPS-1250C-07: 2757,00 грн

IPS-1250B-07: 2820,00 грн

IPS-1250C-07 / IPS-1250B-07 - блоки бесперебойного питания длительного резервирования

Блоки бесперебойного питания IPS-1250C-07 и IPS-1250B-07 предназначены для питания электронной аппаратуры стабилизированным напряжением 12 В с током потребления 5 А. Производятся в корпусе увеличенного размера для установки двух аккумуляторных батарей емкостью 18 А/ч для обеспечения длительной бесперебойной работы при отсутствии напряжения в сети. Блок IPS-1250B-07 формирует извещение «Взлом» при открывании его корпуса.

Подробное описание и параметры IPS-1250C-07...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 5
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 3,2
Диагностика вскрытия корпуса только в модификации «B»

IPS-1250C-09(40) / IPS-1250B-09(40) - ИБП с аккумулятором 12 В 40 А/ч для длительного резервирования

IPS-1250C-09 (40):
3477,60 грн

IPS-1250B-09 (40):
3571,80 грн

IPS-1250C-09(40) / IPS-1250B-09(40) - ИБП с аккумулятором 40 А/ч для длительного резервирования

Источники бесперебойного электропитания IPS-1250C-09(40) и IPS-1250B-09(40) предназначены для организации длительного электропитания аппаратуры стабилизированным напряжением 12 В с током потребления 5 А при отсутствии напряжения в сети 220 В. Производятся в корпусе увеличенного размера для установки одной аккумуляторной батареи емкостью 40 А/ч. Источник IPS-1250B-09(40) формирует извещение «Взлом» при открывании его корпуса. Для ускоренного восстановления АБ производит ее заряд увеличенным током (не менее 5 А)

Подробное описание и параметры IPS-1250C-09(40)...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 5
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 40 А/ч х 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 4,0
Диагностика вскрытия корпуса только в модификации «B»

IPS-1250C-09(65) / IPS-1250B-09(65) - ББП (12 В - 5 А) с аккумулятором 65 А/ч для продолжительного резервирования

IPS-1250C-09 (65):
4101,60 грн

IPS-1250B-09 (65):
4197,60 грн

IPS-1250C-09(65) / IPS-1250B-09(65) - Блок бесперебойного питания для продолжительного резервирования

Блоки бесперебойного питания IPS-1250C-09(65) и IPS-1250B-09(65) предназначены для организации продолжительного электропитания аппаратуры стабилизированным напряжением 12 В с током потребления 5 А. Производятся в корпусе увеличенного размера для установки одной аккумуляторной батареи емкостью до 65 А/ч. ББП IPS-1250B-09(65) формирует извещение «Взлом» при открывании его корпуса.

Подробное описание и параметры IPS-1250C-09(65)...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 5
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 65 А/ч х 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 6,5
Диагностика вскрытия корпуса только в модификации «B»

Учитываю высокую выходную мощность этих источников, они производятся в корпусе под установку одной или двух АБ емкости 18 А/ч. За счет этого в режиме максимального тока нагрузки обеспечивается время резервирования более 3 ч.

Блоки бесперебойного питания с токами нагрузки 8 А и 10 А производятся на основе импульсного преобразователя. С целью обеспечения максимальной устойчивости источника к импульсным помехам в сети, они оборудованы двойными сетевыми фильтрами в цепи питания 220 В, балластным дросселем, а также высоковольтными силовыми транзисторами с максимальным рабочим напряжением 1000 В.

IPS-1280C-05 / IPS-1280B-05 - источник бесперебойного электропитания (12 В - 8 А)

IPS-1280C-05: 3229,80 грн

IPS-1280B-05: 3299,40 грн

IPS-1280C-05 / IPS-1280B-05: Источники бесперебойного питания

ИБП исполнений IPS-1280C-05 и IPS-1280B-05 предназначены для питания электронной аппаратуры стабилизированным напряжением 12 В с током потребления 8 А. Для бесперебойного питания нагрузки при исчезновении напряжения 220В в их корпус можно установить одну аккумуляторную батарею емкостью 18 А/ч или две АБ емкостью 7 А/ч. Источник IPS-1280B-05 формирует сигнал «Взлом» при открывании его корпуса.

Подробное описание и параметры IPS-1280C-05...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 8
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 0,8
Тип устанавливаемых АБ (вариант №2) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №2), не менее, ч 0,6
Диагностика вскрытия корпуса только в модификации «B»

IPS-12100C-07 / IPS-12100B-07 - Блок бесперебойного электропитания (12 В - 10 А) с длительным резервом

IPS-12100C-07: 4187,40 грн

IPS-12100B-07: 4257,00 грн

IPS-12100C-07 / IPS-12100B-07: Блоки бесперебойного электропитания с длительным резервом

ББП исполнений IPS-12100C-07 и IPS-12100B-07 предназначены для питания электронной аппаратуры стабилизированным напряжением 12 В с током потребления 10 А. Для обеспечения длительного резервирования выходного напряжения при пропадании напряжения в сети 220В в их корпус можно установить две аккумуляторные батареи емкостью до 18 А/ч. Блок IPS-12100B-07 формирует сигнал «Взлом» при открывании его корпуса.

Подробное описание и параметры IPS-12100C-07...

Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 10
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 2,5
Тип устанавливаемых АБ (вариант №2) 18 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №2), не менее, ч 1,1
Диагностика вскрытия корпуса только в модификации «B»

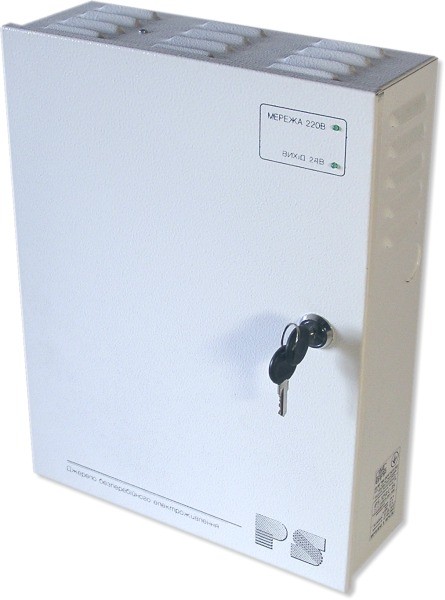

Блоки питания напряжения 24 В для обеспечения бесперебойной работы требуют установки в свой корпус двух последовательно включенных батарей с напряжением 12 В. В источниках с током нагрузки 2 А и 3 А для этих целей используется две батареи соответственно емкостью 7 - 9 А/ч и 17 - 18 А/ч.

Эти ИБП производятся на основе понижающего трансформатора и импульсного стабилизатора. Такая схематехника позволяет получить высокую устойчивость ББП к сетевым помехам и высокий КПД.

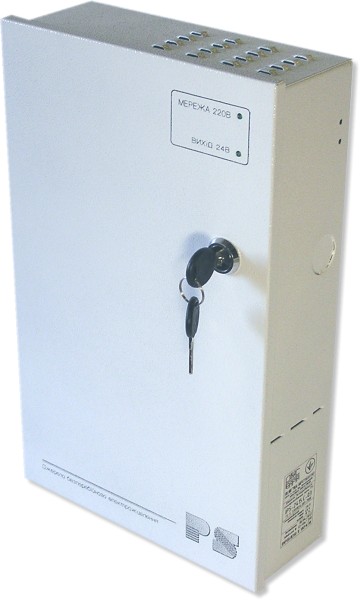

IPS-2415C-03 / IPS-2415B-03 - источник бесперебойного электропитания (24 В - 1,5 А)

IPS-2415C-03 / IPS-2415B-03 - Источник бесперебойного электропитания

Источники бесперебойного питания модификаций IPS-2415C-03 и IPS-2415B-03 предназначены для питания электронной аппаратуры стабилизированным напряжением 24 В с током потребления 1,5 А. Источник IPS-2415B-03 может формировать сигнал «Взлом» при открывании передней дверцы его корпуса

Подробное описание и параметры IPS-2415C-03...

Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 1,5
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 2,5
Диагностика вскрытия корпуса только в модификации «B»

IPS-2420C-03 / IPS-2430B-03 - Блок бесперебойного питания (24 В - 2 А). ИБП с расширенным сетевым диапазоном

IPS-2420C-03: 1716,00 грн

IPS-2420B-03: 1752,60 грн

IPS-2420C-03 / IPS-2420B-03 - Блоки бесперебойного питания

Блоки бесперебойного питания исполнений IPS-2420C-03 и IPS-2420B-03 предназначены для питания электронной аппаратуры стабилизированным напряжением 24 В с током потребления 2 А. Их отличительные особенности - расширенный сетевой диапазон, усовершенствованные защиты входов и входов по сравнению с IPS-2415. Источник IPS-2420B-03 позволяет получит сигнал «Взлом» при открывании его передней дверцы

Подробное описание и параметры IPS-2420C-03...

Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 2
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,7
Диагностика вскрытия корпуса только в модификации «B»

В блоках бесперебойного питания напряжения 24 В с током нагрузки 5 А, как и в менее мощных моделях, для обеспечения бесперебойной работы устанавливается две последовательно включенные батарей напряжения 12 В емкости от 17 до 18 А/ч. Поэтому эти ББП производятся в увеличенных корпусах.

Бесперебойные блоки питания с током нагрузки 5 А производятся на основе импульсного преобразователя со схемами защиты от импульсных помех и 1000 В силовыми элементами.

IPS-2430C-05 / IPS-2430B-05 - трансформаторный источник бесперебойного питания 24 В ток 3 А

IPS-2430C-05: 2232,60 грн

IPS-2430B-05: 2281,20 грн

IPS-2430C-05 / IPS-2430B-05: Источники бесперебойного питания 24 В ток 3 А

Источники бесперебойного питания исполнения IPS-2430C-05 и IPS-2430B-05 предназначены для питания электронной аппаратуры стабилизированным напряжением 24 В с током потребления 3 А. Построены на базе понижающего трансформатора и импульсного стабилизатора. Резервирование выходного напряжения выполняется за счет установки в их корпус двух аккумуляторных батареи емкостью 7 А/ч. Источник IPS-2430B-05 формирует сигнал «Взлом» при открывании его корпуса.

Подробное описание и параметры IPS-2430C-05...

Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 3
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,3
Диагностика вскрытия корпуса только в модификации «B»

IPS-2430C-07 / IPS-2430B-07 - трансформаторный ИБП (24 В - 3 А) с длительным резервом

IPS-2430C-07: 2494,20 грн

IPS-2430B-07: 2530,80 грн

IPS-2430C-07 / IPS-2430B-07: Источники бесперебойного питания длительного резерва

Источники бесперебойного питания исполнения IPS-2430C-07 и IPS-2430B-07 предназначены для питания электронной аппаратуры стабилизированным напряжением 24 В с током потребления 3 А. Построены на базе понижающего трансформатора и импульсного стабилизатора. Длительное резервирование выходного напряжения выполняется за счет установки в их корпус двух аккумуляторных батареи емкостью 18 А/ч. Источник IPS-2430B-07 формирует сигнал «Взлом» при открывании его корпуса.

Подробное описание и параметры IPS-2430C-07...

Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 3
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 3,1
Диагностика вскрытия корпуса только в модификации «B»

IPS-2450C-07 / IPS-2450B-07 - источник бесперебойного электропитания (24 В - 5 А) с длительным резервом

IPS-2450C-07: 4471,20 грн

IPS-2450B-07: 4541,40 грн

IPS-2450C-07 / IPS-2450B-07 источники бесперебойного электропитания длительного резерва

Источники бесперебойного электропитания IPS-2450C-07 и IPS-2450B-07 предназначены для электропитания электронной аппаратуры стабилизированным напряжением 24 В с током потребления 5 А. Длительное резервирование выходного напряжения при пропадании 220В выполняется за счет установки в их корпус двух аккумуляторных батареи емкостью 18 А/ч. Источник IPS-2450B-07 формирует сигнал «Взлом» при открывании его корпуса.

Подробное описание и параметры IPS-2450C-07...

Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 5
Рабочий диапазон напряжения сети*, В 176 - 253 В
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 0,6
Диагностика вскрытия корпуса только в модификации «B»

Основные функции блоков бесперебойного питания серии IPS

Блоки выполняют следующие функции:

  • питание нагрузки стабилизированным напряжением постоянного тока
  • бесперебойное питание нагрузки за счет автоматического перехода на работу от АБ при пропадании напряжения в сети 220 В
  • отключают АБ от потребителя при ее разряде до минимально-допустимого напряжения - защита АБ от глубокого разряда
  • автоматическое включение заряд АБ после восстановления напряжения сети 220 В
  • производят заряд АБ стабилизированным током - режим зарядного устройства
  • индицируют наличие напряжения в сети и на выходе источника

Все ББП серии IPS оборудованы средствами защиты:

  • электронным ограничителем тока нагрузки - защита от перегрузки и короткого замыкания на выходе источника
  • самовосстанавливающимся предохранителем в цепи АБ - защита батареи от перегрузки и замыкания
  • защитой от неверной полярности подключения АБ, в т.ч. и при работающем источнике
  • отключением АБ при ее разряде до минимального напряжения - защита от глубокого разряда

Блоки питания IPS исполнения "B" могут формировать сигнал ВСКРЫТИЕ КОРПУСА - цепь разрывается при открывании передней дверцы корпуса

На переднюю панель блока IPS выведено 2 индикатора:

  • МЕРЕЖА 220 В - светится при наличии напряжения в сети 220 В
  • ВИХIД 12 В / 24 В - светится при наличии выходного напряжения

Номенклатура блоков бесперебойного питания серии IPS

Указанный в обозначении блока ток нагрузки является номинальным, и гарантируется для режима непрерывной работы при любом сочитании неблагоприятных факторов: напряжение в сети, степень разряда АБ, температура окружающей среды.

Бесперебойники IPS напряжения 12В выпускаются на следующие номинальные токи нагрузки:

  • IPS-1215...  - ток нагрузки 1,5 А
  • IPS-1220...  - ток нагрузки 2,0 А
  • IPS-1230...  - ток нагрузки 3,0 А
  • IPS-1250...  - ток нагрузки 5,0 А
  • IPS-1280...  - ток нагрузки 8,0 А
  • IPS-12100... - ток нагрузки 10,0 А

Блоки питания IPS с номинальным напряжением выхода 24В производятся на такие токи нагрузки:

  • IPS-2420... - ток нагрузки 2,0 А
  • IPS-2430... - ток нагрузки 3,0 А
  • IPS-2450... - ток нагрузки 5,0 А

Далее в обозначении блока питания следует буквенный индекс устовленных средств диагностики:

  • C-... - блок без средств диагностики
  • B-... - блок оборудован контактом вскрытия корпуса

Завершает обозначение блока IPS двузначный код конструктивного исполнения корпуса - определяет количество и тип устанавливаемых аккумуляторов:

  • ...-00 - одна АБ 12 В, емкостью 7 - 9 А/ч
  • ...-03 - одна АБ 12 В, емкостью 17 - 18 А/ч, или одна/две АБ 12 В, емкостью от 7 до 9 А/ч
  • ...-05 - одна АБ 12 В, емкостью 17 - 18 А/ч, или одна/две АБ 12 В, емкостью от 7 до 9 А/ч
  • ...-07 - одна/две АБ 12 В, емкостью 17 - 18 А/ч
  • ...-09 - увеличенный корпус для встраивания контроллеров
  • ...-09/40 - специальные блоки длительного резервирования под АБ емкостью 40 А/ч
  • ...-09/65 - ББП с длительным резервированием для установки АБ емкостью 65 А/ч

Серийно производимые корпуса ББП серии IPS, позволяют устанавливать батареи емкостью от 7 до 65 А/ч, обеспечивая до 48 часов работы нагрузки при отсутствии напряжения в сети 220 В.

Перечень нормативных документов на блоки питания серии IPS

Все блоки питания серии IPS производятся серийно, согласно единых технических условий на источники типа PS - ТУ У 22891034.001-2000.

На все ББП IPS распространяется действие:

  • сертификата соответствия - UA 1.003.0238439-13, действительного до 23.12.2015
  • декларации электромагнитной совместимости и безопасности низковольтного электротехнического оборудования - UA.001.D.04273-11
  • паспорта и руководства по эксплуатации - РВКД.316211570.001

Электронные копии сертификата и декларации доступны по ссылке

Паспорт и руководство по эксплуатации IPS

  •  Паспорт IPS (Размер: 381 Кбайт / Последнее изменение: 2015-01-15 19:29:00)

К началу страницы

Файл: data/prd/ps/ips.htm
Впервые опубликован: 2012-03-28
Последнее изменение: 2015-01-15
