Назначение и область применения расширителей питания PX (PX-40, PX-22)

Использование расширителей PX-40, PX-22 для подключения нагрузок к выходу источника дает такие преимущества:

• Удобство подключения - 4 отдельных выходных разъема для каждой нагрузки вместо одного разъема источника
• Защита по току - все выходы расширителя PX-40 и PX-22 защищены индивидуальными предохранителями. Доступная номенклатура номинальных значений тока: 1.85, 1.1, 0.75, 0.5, 0.35 и 0.2 А позволяет идеально согласовать каждую линию питания с током нагрузки.
• Световая индикация наличия напряжения на каждом выходе с помощью светодиода, цвет которого обозначает номинальный ток выхода. При разрывании цепи предохранителя яркость свечения светодиода резко сокращается, а при коротком замыкании в нагрузке - светодиод гаснет
• Восстанавливающиеся предохранители - работоспособность этих предохранителей после срабатывания можно возобновить за 15 секунд путем кратковременного обесточивания расширителя или отключением нагрузки от выхода
• Защита от выбросов напряжения при помощи встроенного супрессора, который ограничивает напряжение выбросов на уровне 15 В, для защиты нагрузки от любых бросков как на выходе источника, так и на любом выходе из-за наведенных помех на соседних линиях питания или в результате повреждения кабеля. Мощность супрессора 600 Вт, а при каскадном включении нескольких модулей она увеличивается пропорционально количеству используемых расширителей
• Каскадирование устройств с целью увеличения количества защищаемых каналов питания. При этом несколько модулей PX-40 и PX-22 можно объединить между собой, получив 8, 12, 16 и более выходов, произвольно подобрав номиналы предохранителей каждого расширителя. Такое каскадирование выполняется при помощи транзитных выходов модулей
• Подключение мощной нагрузки может быть выполнено через транзитный выход расширителя, т.к. он не содержит защиты по току
• Совместимость модулей с любыми источниками питания напряжения 12 В серии PPS и серии IPS, а также других производителей при условии соблюдения полярности подключения

Применение модуля расширения питания PX (PX-40, PX-22) в системах видеонаблюдения

Благодаря перечисленным особенностями расширитель PX идеально подходит для питания систем видеонаблюдения:

• удобство подключения нескольких камер
• возможность гибкого наращивания
• согласования каждого выхода с током потребления камеры
• защиты от наведенных помех как от источника, так линий питания соседних камер
• сохранение работы всей системы при повреждении отдельных линий питания
• простота последующего возобновления работы за счет применения восстанавливающихся предохранителей
• возможность питания регистратора и другой мощной нагрузки через транзитный выход

Конструкция модуля расширения питания PX-40 и PX-22

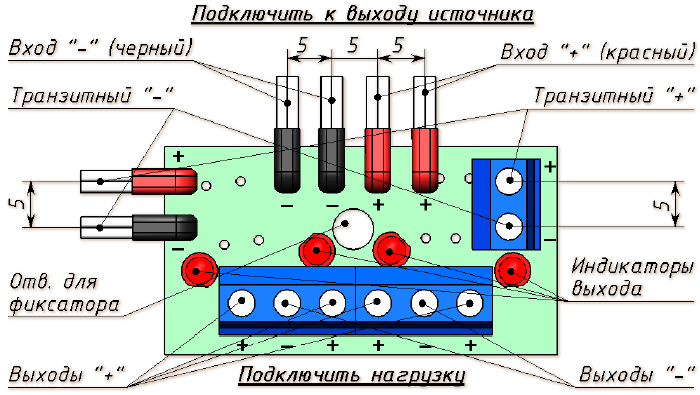

Модули расширения питания PX выполнены на печатной плате, в верхней части которой расположены штыревые разъемы для подключения к выходу источника бесперебойного питания, плюсовые контакты - красного цвета, минусовые - черного.

Выходные разъемы (клеммные колодки) для подключения нагрузки находятся в нижней части печатной платы, минусовые контакты обозначены "-", плюсовые - соответственно "+". Возле каждого выходного контакта расположен индикатор наличия напряжения на нем. Цвет указывает номинальный ток.

На левой и правой стороне модуля расположены транзитные выходы для каскадного соединения расширителей PX-40 и PX-22 между собой. Эти выходы также могут использоваться для подключения к выходу источника, а также для подключения мощной нагрузки с током до 10 А.

В центральной части печатной платы расположено отверстие для установки межплатного фиксатора (входит в комплект поставки) для механического крепления модуля к корпусу источника.

Использование модулей расширения питания PX

Схема подключения нескольких модулей PX к выходу источника

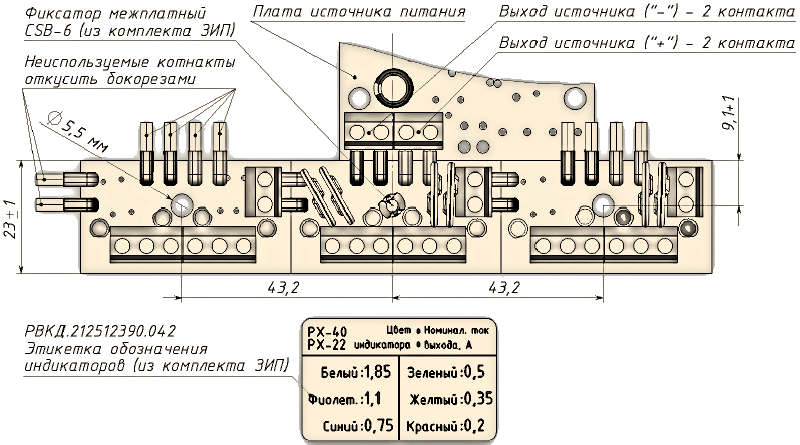

Ниже представлена схема подключения трех модулей PX-40 или PX-22 к выходу источника питания, благодаря которой можно получить 12 выходов с защитами как по току, так и от напряжения импульсных помех суммарной мощностью до 1800 Вт (3*600Вт).

Штыревые разъемы расширителя выполнены из медной луженой проволоки. Поэтому, если при подключении эти выводы мешают, их можно откусить бокорезами, с соблюдением условия, что максимальный суммарный ток через любой один оставшийся входной или транзитный контакт модуля PX-40, PX-22 не превышает 10 А.

Клеммный контакт транзитного выхода справа можно использовать для подключения мощной нагрузки, т.к. он не содержит средств ограничения тока.

В комплект поставки расширителя питания входит самоклеющаяся этикетка РВКД.212512390.042 с указанием цветов индикаторов и соответствующим им номинальным токам нагрузки на выходах расширителя.
