Модули расширения питания PX (серии PX-40, PX-22)

Модули расширения питания PX (Power eXtention) серий PX-40, PX-22 (далее по тексту "расширители", "модули"), предназначены для распределения напряжения питания от одного источника электропитания ("источника") между четырьмя нагрузками ("выходами"), с защитой каждого выхода от перегрузки по току при помощи восстанавливающегося предохранителя.

Расширители обеспечивают защиту нагрузок от напряжения наведенных помех, как на выходе источника, так и на соседних выходах модуля при помощи встроенного супрессора.

Дополнительно модули индицируют наличие напряжения на каждом выходе - цвет свечения светодиода обозначает номинальный ток выхода.

Все модули расширения PX-40 и PX-22 оборудованы двумя транзитных выходами с разъемами для их каскадного соединения с целью увеличения количества выходов источника до 8, 12, 16 и более, а также для подключения нагрузки без ограничения по току.

Модули расширения питания серии PX-40 - 4 выхода с одинаковыми предохранителями

В модулях расширения питания серии PX-40 все четыре предохранителя рассчитаны на одинаковый номинальный ток нагрузки, значение которого указывается после обозначения серии модуля. Например, для тока 1,1 А обозначение будет PX-40-11, для тока 0,5 А соответственно PX-40-05.

Все установленные в расширителе PX-40 индикаторы имеют один цвет.

Номенклатурный ряд модулей расширения питания серии PX-40

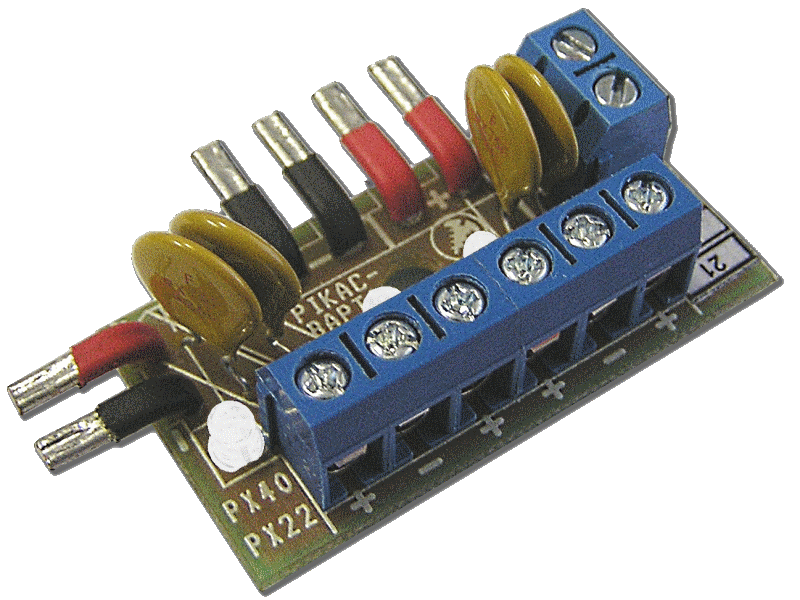

PX-40-18 - модуль расширения питания с 4 выходами на ток 1,85 А

178,20 грн

PX-40-18: Модуль расширения питания

Модуль расширения питания PX-40-18 предназначен для распределения напряжения питания от одного источника между четырьмя нагрузками (выходами), с защитой каждого выхода от перегрузки по току 1,85 А при помощи восстанавливающегося предохранителя.

Подробное описание и параметры PX-40-18...

Кол-во основных выходов 4
Номинальный ток нагрузки основных выходов*, А 1,85
Цвет индикатора основного выхода белый

PX-40-11 - расширитель питания с 4 выходами на ток 1,1 А

178,20 грн

PX-40-11: Расширитель питания

Расширитель питания PX-40-11 предназначен для распределения напряжения питания от одного выхода источника между четырьмя нагрузками, с защитой каждого канала от перегрузки по току 1,1 А при помощи восстанавливающегося предохранителя.

Подробное описание и параметры PX-40-11...

Кол-во основных выходов 4
Номинальный ток нагрузки основных выходов*, А 1,1
Цвет индикатора основного выхода фиолетовый

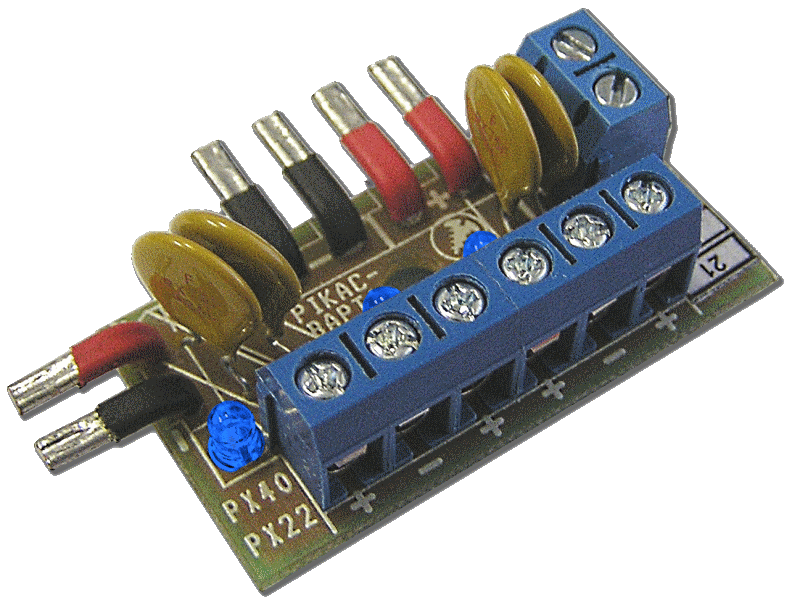

PX-40-07 - модуль расширения питания на ток 0,75 А с 4 выходами

178,20 грн

PX-40-07: Модуль расширения питания

Модуль расширения питания PX-40-07 используется для передачи напряжения питания с выходного разъема источника питания на четыре нагрузки, каждая из которых защищена индивидуальным восстанавливающимся предохранителем с номинальным током 0,75 А

Подробное описание и параметры PX-40-07...

Кол-во основных выходов 4
Номинальный ток нагрузки основных выходов*, А 0,75
Цвет индикатора основного выхода синий

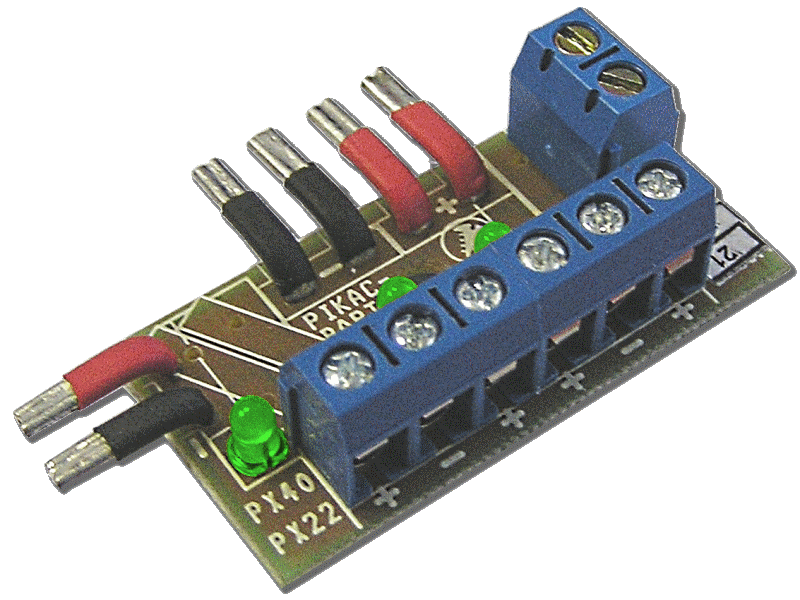

PX-40-05 - модуль расширения электропитания на ток 0,5 А и 4 нагрузки

151,80 грн

PX-40-05: Модуль расширения электропитания

Модуль расширения электропитания PX-40-05 позволяет передать напряжения электропитания с выхода источника питания к четырем нагрузкам, обеспечив при этом защиту каждого выхода восстанавливающимся предохранителем с номинальным током удержания 0,5 А

Подробное описание и параметры PX-40-05...

Кол-во основных выходов 4
Номинальный ток нагрузки основных выходов*, А 0,5
Цвет индикатора основного выхода зеленый

PX-40-03 - 4-канальный расширитель электропитания на ток 0,35 А

151,80 грн

PX-40-03: 4-канальный расширитель электропитания

Расширитель электропитания PX-40-03 обеспечивает распределение напряжения электропитания от выхода источника электропитания между четырьмя нагрузкам, с защитой каждой от превышения тока потребления на уровне 0,35 А при помощи восстанавливающегося предохранителя

Подробное описание и параметры PX-40-03...

Кол-во основных выходов 4
Номинальный ток нагрузки основных выходов*, А 0,35
Цвет индикатора основного выхода желтый

PX-40-02 - модуль расширения питания с током 0,2 А на 4 выхода

151,80 грн

PX-40-02: Модуль расширения питания

Модуль расширения питания PX-40-02 предназначен для передачи напряжения электропитания от выхода источника питания к четырем нагрузкам (выходам), обеспечивая защиту каждого выхода восстанавливающимся предохранителем от превышения тока на уровне 0,2 А

Подробное описание и параметры PX-40-02...

Кол-во основных выходов 4
Номинальный ток нагрузки основных выходов*, А 0,2
Цвет индикатора основного выхода красный

Модули расширения PX-22 - две пары предохранителей, два номинала токов

В модулях расширения питания серии PX-22 установлено две пары предохранителей разного номинала. Первая пара ("основная") - рассчитана на больший ток, вторая пара ("дополнительная") - на уменьшенный в два раза, по сравнению с основной парой, ток.

Значение основного и дополнительного тока указываются после обозначения серии в виде пары двузначных чисел: первое - номинальный ток основных выходов, второе - ток дополнительных выходов.

Например, если модуль содержит две пары на номинальные токи нагрузки 0,5 А и 0,2 А соответственно, то его обозначение будет PX-22-0502.

На плате модуля расширения питания серии PX-22 установлены индикаторы двух цветов.

Номенклатурный ряд модулей расширения питания серии PX-22

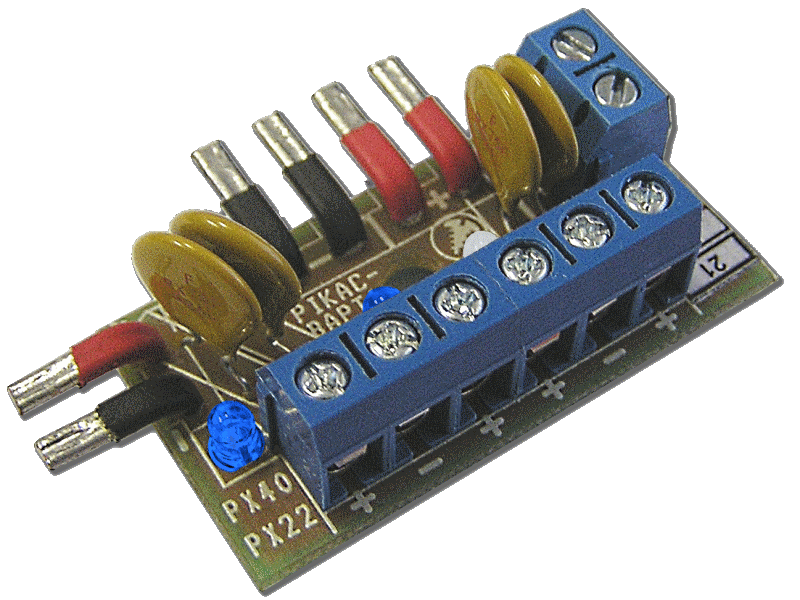

PX-22-1807 - модуль расширения питания с 4 выходами на токи 1,85 А и 0,75 А

178,20 грн

PX-22-1807: Модуль расширения питания

Модуль расширения питания PX-22-1807 предназначен для распределения напряжения питания от одного источника между четырьмя нагрузками (двумя парами выходов), с защитой одной пары от перегрузки по току 1,85 А, и второй - по току 0,75 А. Защита выполнена при помощи восстанавливающихся предохранителей.

Подробное описание и параметры PX-22-1807...

Кол-во основных выходов 2
Кол-во дополнительных выходов 2
Номинальный ток нагрузки основных выходов*, А 1,85
Номинальный ток нагрузки дополнительных выходов*, А 0,75
Цвет индикатора основного выхода белый
Цвет индикатора дополнительного выхода синий

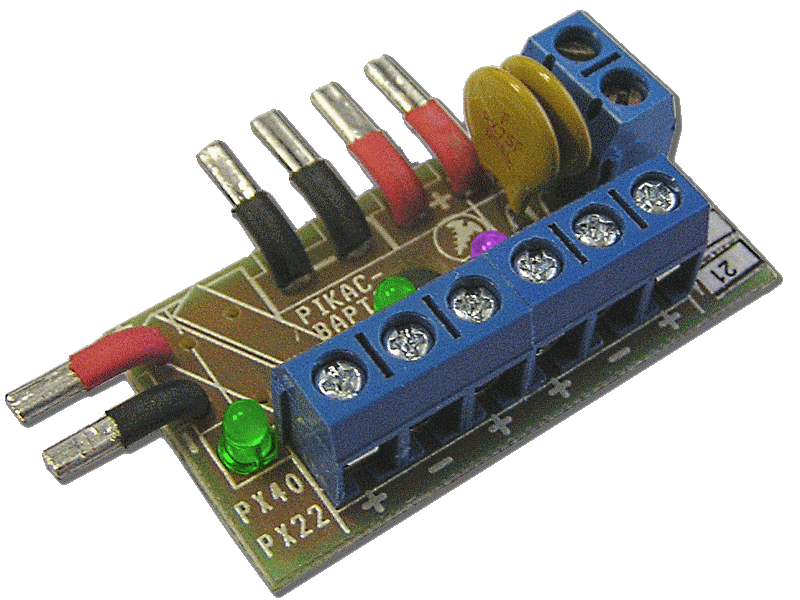

PX-22-1105 - модуль расширения электропитания на токи 1,1 А и 0,5 А и 2 пары нагрузок

165,00 грн

PX-22-1105: Модуль расширения электропитания

Модуль расширения электропитания PX-22-1105 позволяет передать напряжения электропитания с выхода источника питания к двум парам нагрузок (4 выходам), обеспечив при этом защиту каждого выхода восстанавливающимся предохранителем с номинальным током удержания 1,1 А для основной пары и 0,5 А - для дополнительной

Подробное описание и параметры PX-22-1105...

Кол-во основных выходов 2
Кол-во дополнительных выходов 2
Номинальный ток нагрузки основных выходов*, А 1,1
Номинальный ток нагрузки дополнительных выходов*, А 0,5
Цвет индикатора основного выхода фиолетовый
Цвет индикатора дополнительного выхода зеленый

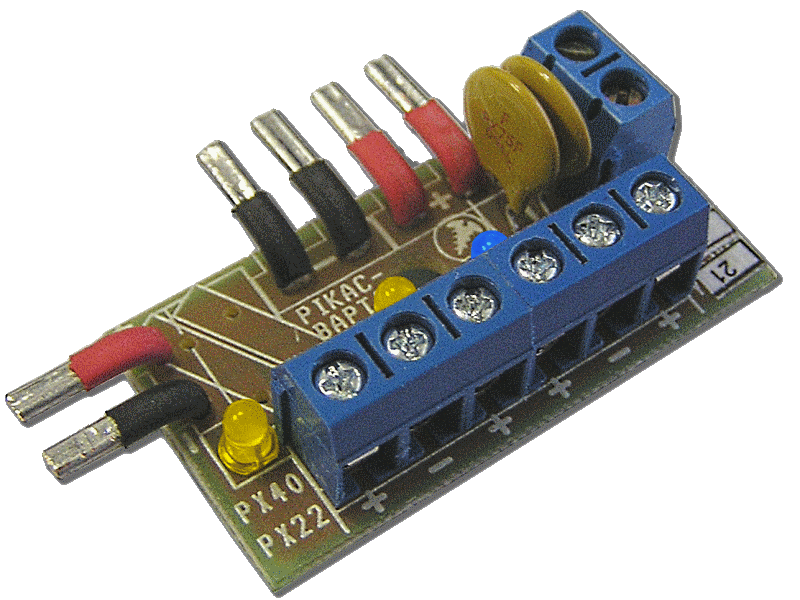

PX-22-0703 - 4-канальный расширитель электропитания на два тока 0,75А и 0,35 А

165,00 грн

PX-22-0703: 4-канальный расширитель электропитания

Расширитель электропитания PX-22-0703 обеспечивает распределение напряжения электропитания от выхода источника электропитания между четырьмя нагрузкам, с защитой основной пары нагрузок от превышения тока потребления на уровне 0,75 А и дополнительной пары от тока 0,35 А при помощи восстанавливающихся предохранителей

Подробное описание и параметры PX-22-0703...

Кол-во основных выходов 2
Кол-во дополнительных выходов 2
Номинальный ток нагрузки основных выходов*, А 0,75
Номинальный ток нагрузки дополнительных выходов*, А 0,35
Цвет индикатора основного выхода синий
Цвет индикатора дополнительного выхода желтый

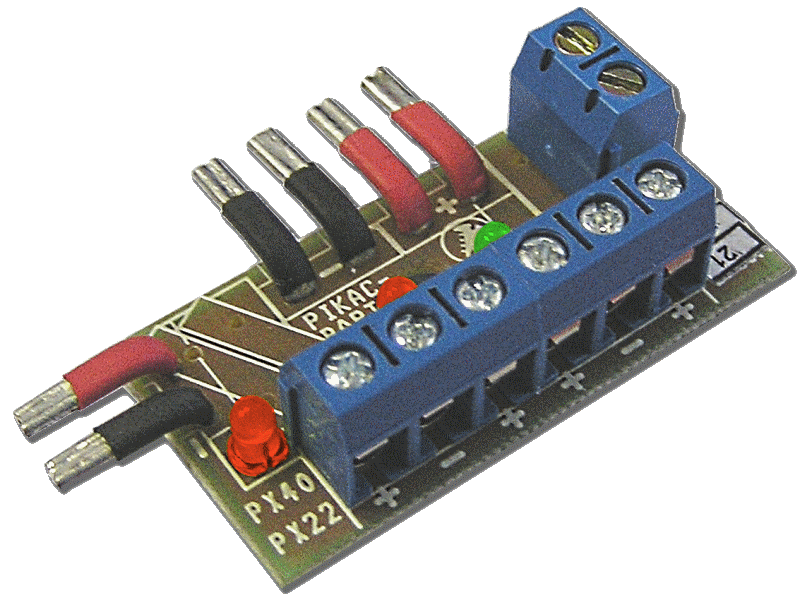

PX-22-0502 - модуль расширения питания с защитами 0,5 А и 0,35 А на 4 выхода

151,80 грн

PX-22-0502: Модуль расширения питания

Модуль расширения питания PX-22-0502 предназначен для передачи напряжения электропитания от одного выхода источника питания к четырем нагрузкам, обеспечивая защиту каждой от превышения тока восстанавливающимися предохранителями: двумя основного номинала - 0,5 А и двумя дополнительного - 0,2 А

Подробное описание и параметры PX-22-0502...

Кол-во основных выходов 2
Кол-во дополнительных выходов 2
Номинальный ток нагрузки основных выходов*, А 0,5
Номинальный ток нагрузки дополнительных выходов*, А 0,2
Цвет индикатора основного выхода зеленый
Цвет индикатора дополнительного выхода красный

Назначение и область применения расширителей питания PX (PX-40, PX-22)

Использование расширителей PX-40, PX-22 для подключения нагрузок к выходу источника дает такие преимущества:

  • Удобство подключения - 4 отдельных выходных разъема для каждой нагрузки вместо одного разъема источника
  • Защита по току - все выходы расширителя PX-40 и PX-22 защищены индивидуальными предохранителями. Доступная номенклатура номинальных значений тока: 1.85, 1.1, 0.75, 0.5, 0.35 и 0.2 А позволяет идеально согласовать каждую линию питания с током нагрузки.
  • Световая индикация наличия напряжения на каждом выходе с помощью светодиода, цвет которого обозначает номинальный ток выхода. При разрывании цепи предохранителя яркость свечения светодиода резко сокращается, а при коротком замыкании в нагрузке - светодиод гаснет
  • Восстанавливающиеся предохранители - работоспособность этих предохранителей после срабатывания можно возобновить за 15 секунд путем кратковременного обесточивания расширителя или отключением нагрузки от выхода
  • Защита от выбросов напряжения при помощи встроенного супрессора, который ограничивает напряжение выбросов на уровне 15 В, для защиты нагрузки от любых бросков как на выходе источника, так и на любом выходе из-за наведенных помех на соседних линиях питания или в результате повреждения кабеля. Мощность супрессора 600 Вт, а при каскадном включении нескольких модулей она увеличивается пропорционально количеству используемых расширителей
  • Каскадирование устройств с целью увеличения количества защищаемых каналов питания. При этом несколько модулей PX-40 и PX-22 можно объединить между собой, получив 8, 12, 16 и более выходов, произвольно подобрав номиналы предохранителей каждого расширителя. Такое каскадирование выполняется при помощи транзитных выходов модулей
  • Подключение мощной нагрузки может быть выполнено через транзитный выход расширителя, т.к. он не содержит защиты по току
  • Совместимость модулей с любыми источниками питания напряжения 12 В серии PPS и серии IPS, а также других производителей при условии соблюдения полярности подключения

Применение модуля расширения питания PX (PX-40, PX-22) в системах видеонаблюдения

Благодаря перечисленным особенностями расширитель PX идеально подходит для питания систем видеонаблюдения:

  • удобство подключения нескольких камер
  • возможность гибкого наращивания
  • согласования каждого выхода с током потребления камеры
  • защиты от наведенных помех как от источника, так линий питания соседних камер
  • сохранение работы всей системы при повреждении отдельных линий питания
  • простота последующего возобновления работы за счет применения восстанавливающихся предохранителей
  • возможность питания регистратора и другой мощной нагрузки через транзитный выход

Конструкция модуля расширения питания PX-40 и PX-22

Модули расширения питания PX выполнены на печатной плате, в верхней части которой расположены штыревые разъемы для подключения к выходу источника бесперебойного питания, плюсовые контакты - красного цвета, минусовые - черного.

Выходные разъемы (клеммные колодки) для подключения нагрузки находятся в нижней части печатной платы, минусовые контакты обозначены "-", плюсовые - соответственно "+". Возле каждого выходного контакта расположен индикатор наличия напряжения на нем. Цвет указывает номинальный ток.

На левой и правой стороне модуля расположены транзитные выходы для каскадного соединения расширителей PX-40 и PX-22 между собой. Эти выходы также могут использоваться для подключения к выходу источника, а также для подключения мощной нагрузки с током до 10 А.

В центральной части печатной платы расположено отверстие для установки межплатного фиксатора (входит в комплект поставки) для механического крепления модуля к корпусу источника.

Конструкция и назначение узлов модулей расширения PX-40, PX-22

Использование модулей расширения питания PX

Схема подключения нескольких модулей PX к выходу источника

Ниже представлена схема подключения трех модулей PX-40 или PX-22 к выходу источника питания, благодаря которой можно получить 12 выходов с защитами как по току, так и от напряжения импульсных помех суммарной мощностью до 1800 Вт (3*600Вт).

Структура обозначения модулей PX (PX-40, PX-22)

Штыревые разъемы расширителя выполнены из медной луженой проволоки. Поэтому, если при подключении эти выводы мешают, их можно откусить бокорезами, с соблюдением условия, что максимальный суммарный ток через любой один оставшийся входной или транзитный контакт модуля PX-40, PX-22 не превышает 10 А.

Клеммный контакт транзитного выхода справа можно использовать для подключения мощной нагрузки, т.к. он не содержит средств ограничения тока.

В комплект поставки расширителя питания входит самоклеющаяся этикетка РВКД.212512390.042 с указанием цветов индикаторов и соответствующим им номинальным токам нагрузки на выходах расширителя.

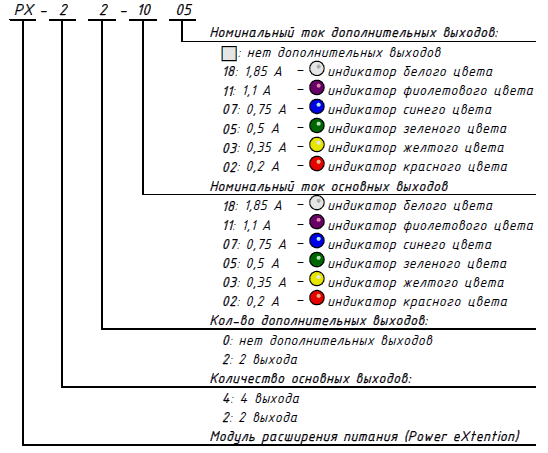

Структура обозначения расширителей питания типа PX

Обозначение модуля расширения начинается с обозначения серии PX, затем следует цифровые поля: две цифры, первая из которых обозначает количество основных выходов (с большим током), вторая - количество дополнительных выходов (с меньшим током), а затем одно или два двузначных цифровых поля, обозначающих номинальный ток нагрузки основных и дополнительных выходов соответственно.

Поля обозначения модуля расширения питания

Структура обозначения модулей PX (PX-40, PX-22)

Номенклатура серийно производимых расширителей

Стандартно расширители питания выпускаются в двух модификациях:

  • Модули PX-40 - содержат 4 основных предохранителя с одним номинальным током.
    • PX-40-18 - номинальный ток 1,85А
    • PX-40-11 - номинальный ток 1,1А
    • PX-40-07 - номинальный ток 0,75А
    • PX-40-05 - номинальный ток 0,5А
    • PX-40-03 - номинальный ток 0,3А
    • PX-40-02 - номинальный ток 0,2А
  • Модули PX-22 - содержат 2 основных и 2 дополнительных предохранителя, номинальный ток в каждой паре одинаковый
    • PX-22-1807 - номинальные токи пар 1,85А и 0,75А
    • PX-22-1105 - номинальные токи пар 1,1А и 0,5А
    • PX-22-0703 - номинальные токи пар 0,75А и 0,3А
    • PX-22-0502 - номинальные токи пар 0,5А и 0,2А

Соответствие цвета индикатора и номинального тока выхода модуля PX-40, PX-22

Возле каждого выходного контакта подключения нагрузки расположен светодиодный индикатор. Цвет этого индикатора обозначает номинальный ток выхода. Ниже приведена таблица соответствия цветов и номинальных токов выходов модулей расширения питания PX-40 и PX-22:

Индикатор Цвет светодиода Номинальный ток выхода Код в обозначении устройства
Индикатор модуля PX ток 1,85 А Белый 1,85 А 18
Индикатор модуля PX ток 1,1 А Фиолетовый 1,1 А 11
Индикатор модуля PX ток 0,75 А Синий 0,75 А 07
Индикатор модуля PX ток 0,5 А Зеленый 0,5 А 05
Индикатор модуля PX ток 0,35 А Желтый 0,35 А 03
Индикатор модуля PX ток 0,2 А Красный 0,2 А 02

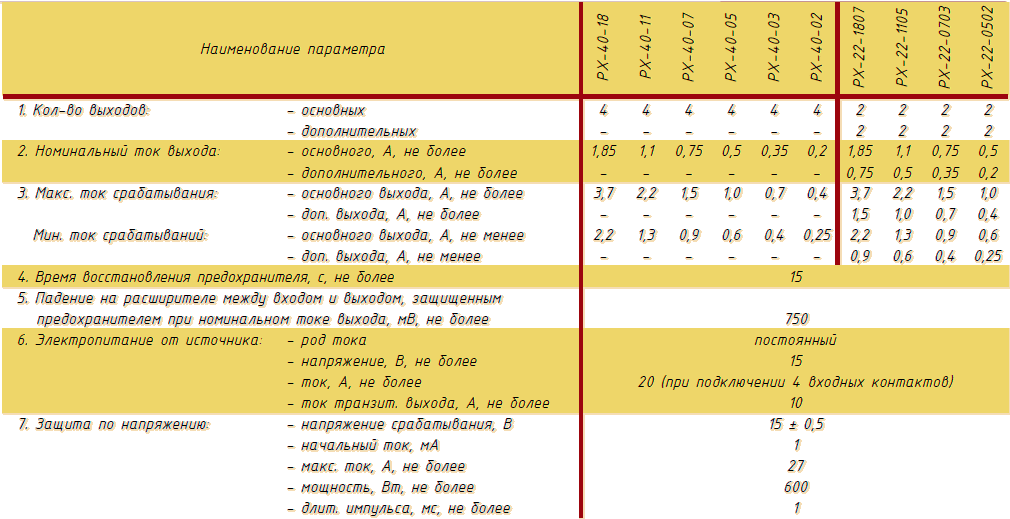

Основные характеристики модулей расширения питания PX

В таблице приведены основные параметры модулей расширения питания типа PX для двух модификаций: PX-40 и PX-22

Основные характеристики модулей расширения питания PX-40, PX-22

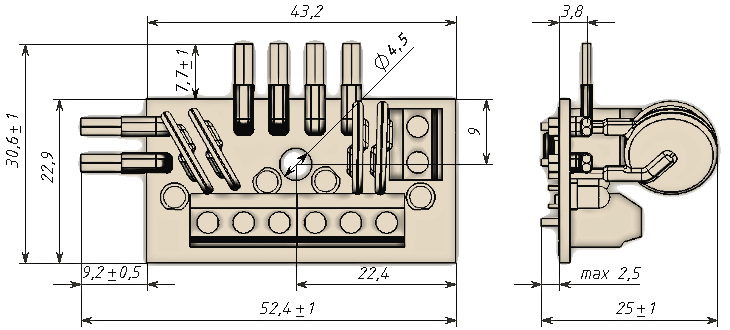

Габаритный чертеж модуля расширения PX

Максимальные габаритные размеры модулей расширения питания PX-40 и PX-22 приведены на чертеже.

Габаритные размеры для каждого конкретного варианта исполнения модуля расширения приведены в его описании

.

Документация модулей PX-40, PX-22

Комплект поставки расширителей PX

Модули расширения питания PX-40, PX-22 производятся серийно согласно спецификации РВКД.312027800.001.

В комплект поставки расширителя PX входят:

  • Модуль расширения питания PX-40-... или PX-22-...
  • Паспорт с руководством по эксплуатации и гарантийным талоном
  • Фиксатор межплатный для механического крепления модуля
  • Самоклеющаяся водостойкая этикетка обозначения индикаторов
  • Транспортная упаковка

Примеры использования модулей расширения питания PX-40, PX-22 в изображениях

Ниже приведены фотографии возможных вариантов применения различных модулей расширения питания PX-40, PX-22 для организации от 4 до 28 выходов защищенных предохранителями при совместном использовании с источниками бесперебойного питания серий PPS и IPS, а также приведены доступные варианты резервирования для различных типов корпусов источников.

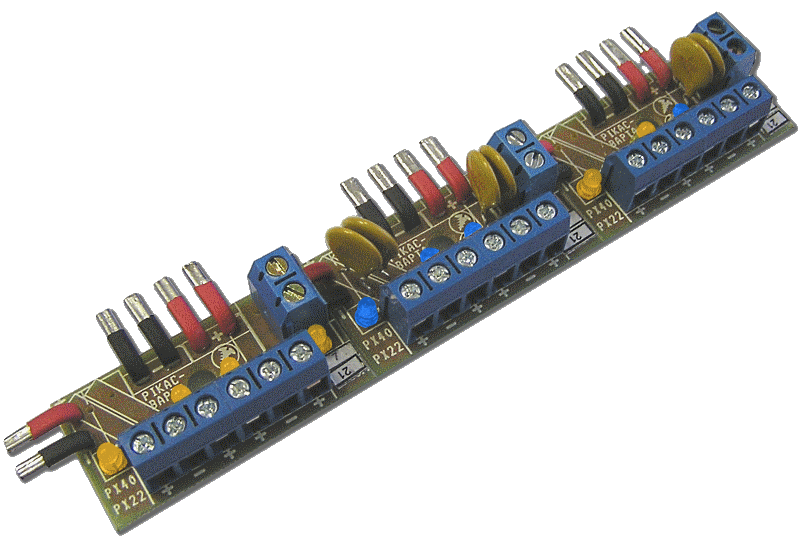

Пример каскадного соединение трех модулей расширения типа PX-22 и PX-40 при помощи транзитных выходов

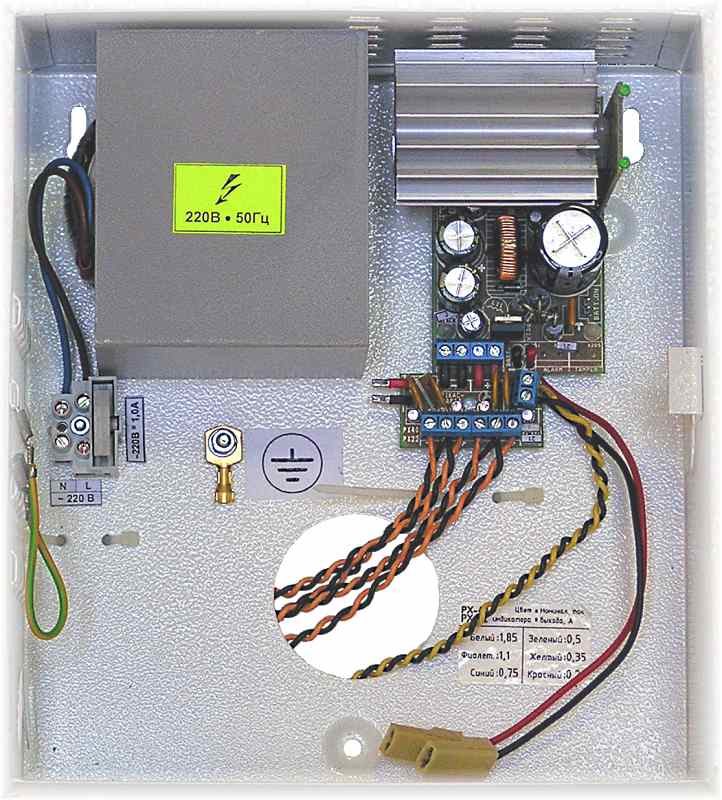

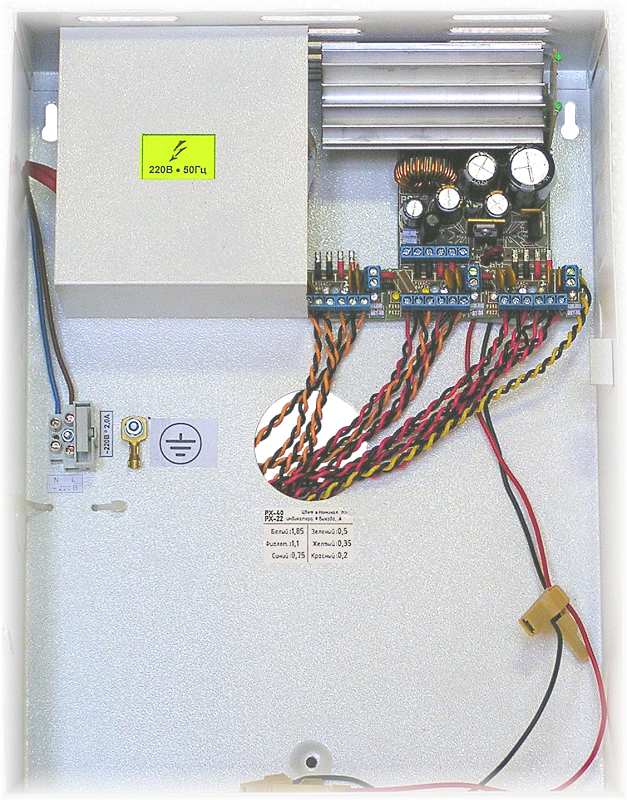

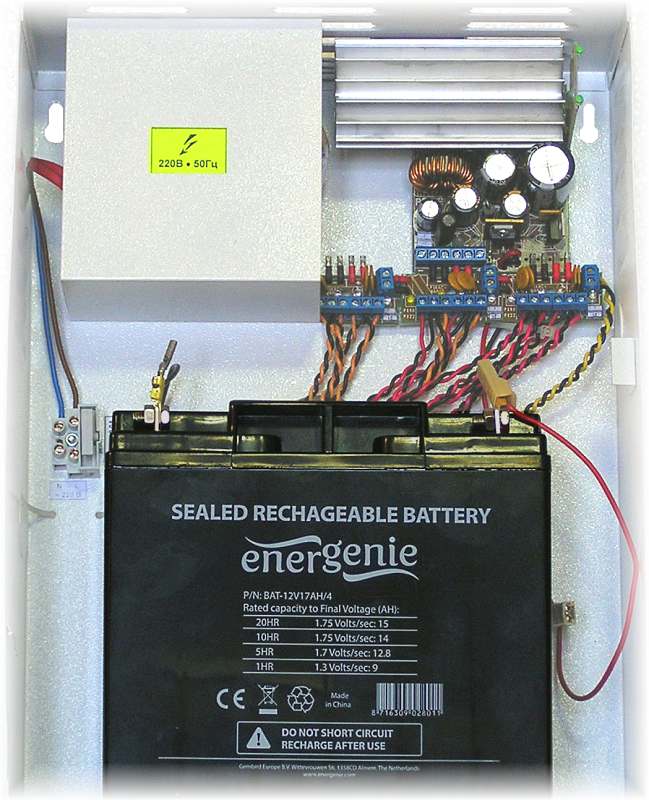

Подключение одного модуля расширения питания PX-22 к выход источника IPS-1215C-00. Конструкция позволяет получить 4 защищенных выхода и один транзитный выход

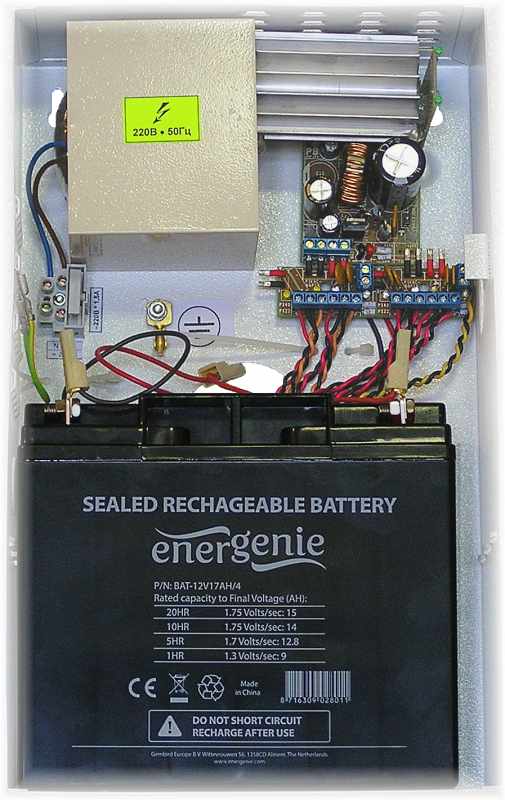

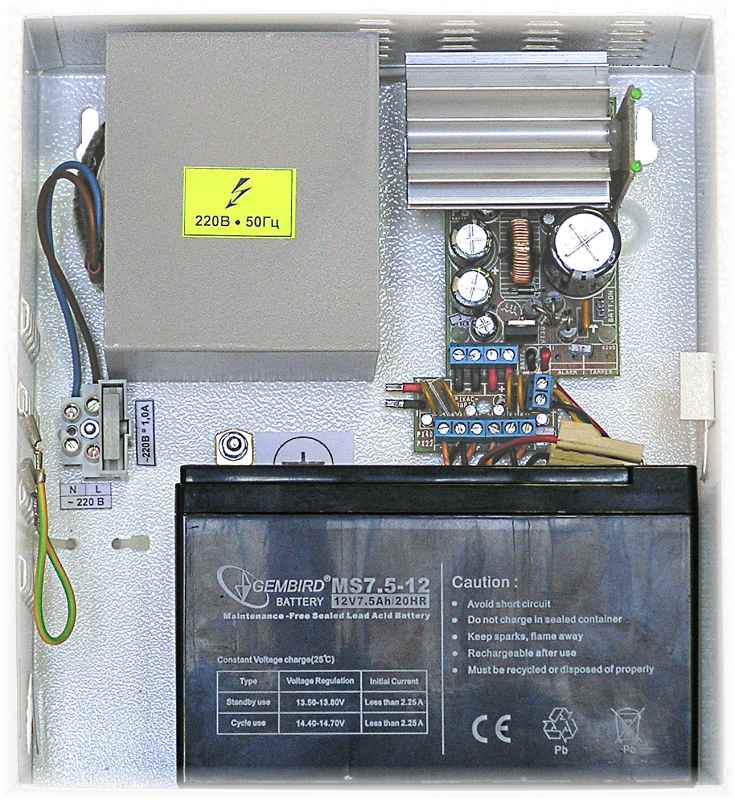

Установка одного модуля расширения и аккумулятора емкостью 7 А/ч в источник IPS-1215C-00

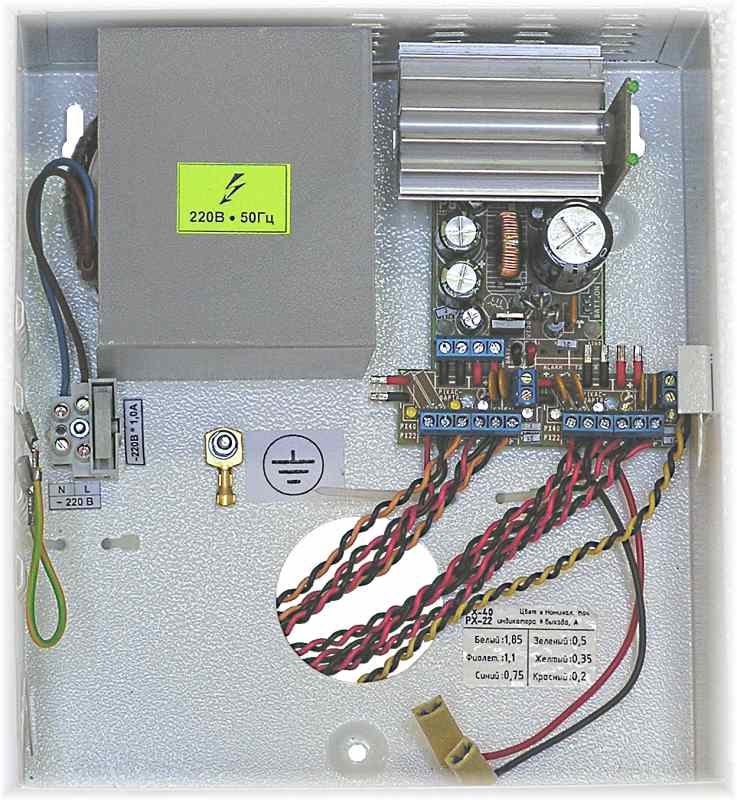

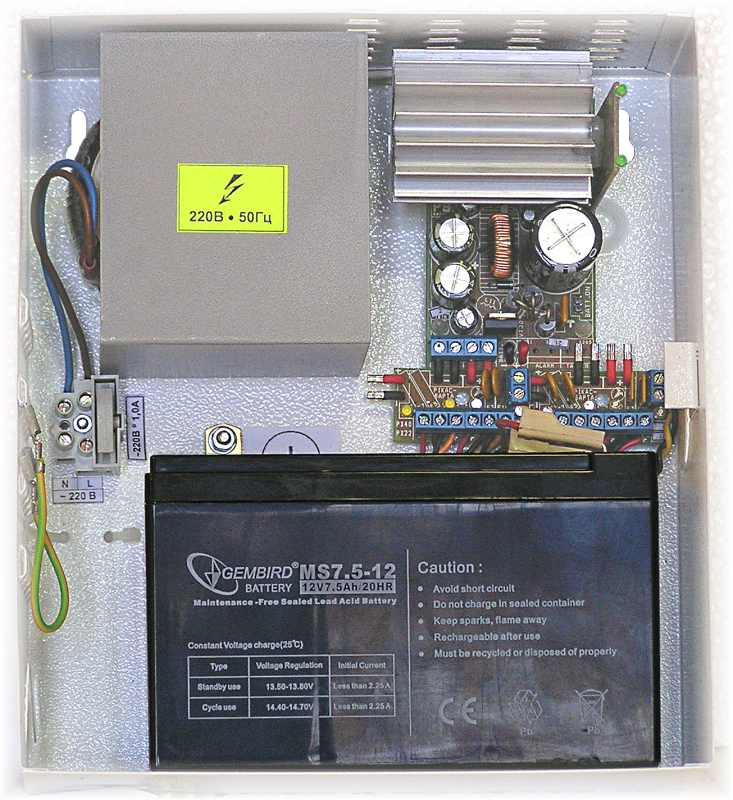

Подключение двух модулей расширения питания PX-22 или PX-40 к выход источника IPS-1220C-00. Дает возможность организации 8 защищенных выходов и одного транзитного
Установка в источник IPS-1220C-00 двух расширителей PX-22 и PX-40 и аккумулятора емкостью 7А/ч

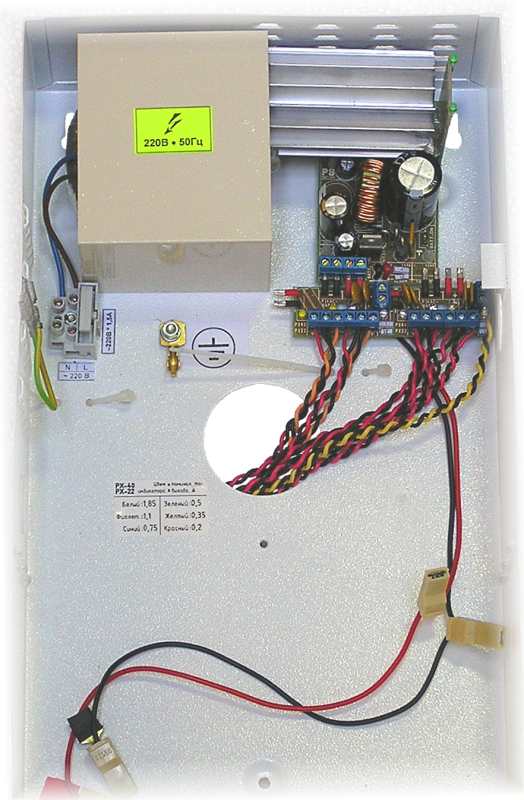

Два модуля PX-22 или PX-40 в источнике IPS-1230C-03 для получения 8 защищенных и 1 транзитного выхода
Установка в источник IPS-1230C-03 двух расширителей PX-22 и PX-40 и аккумулятора емкостью до 18А/ч

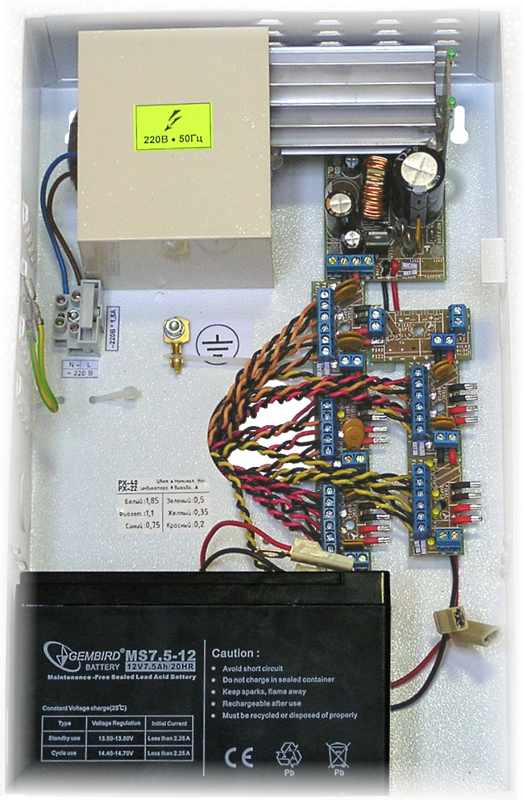

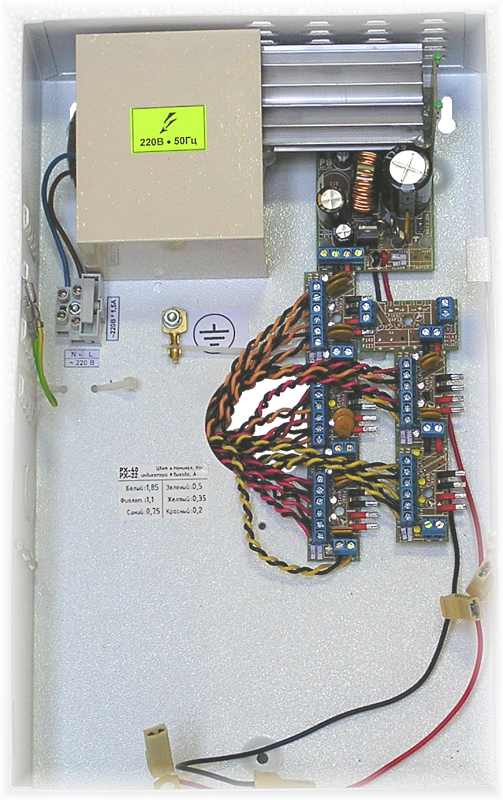

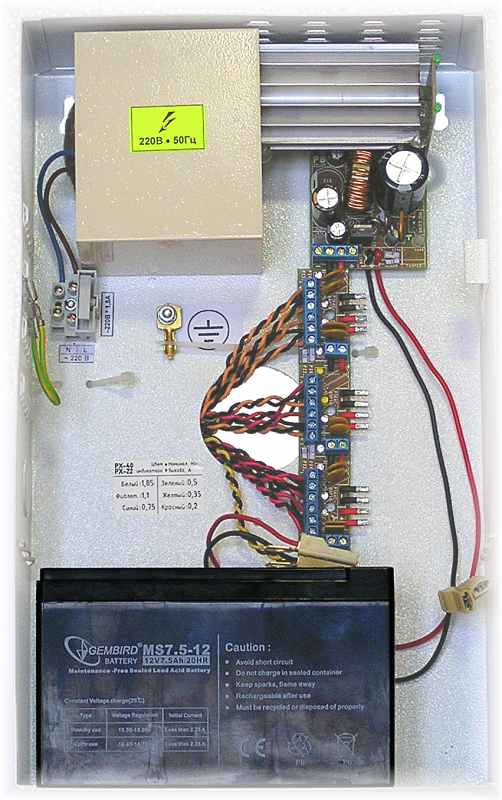

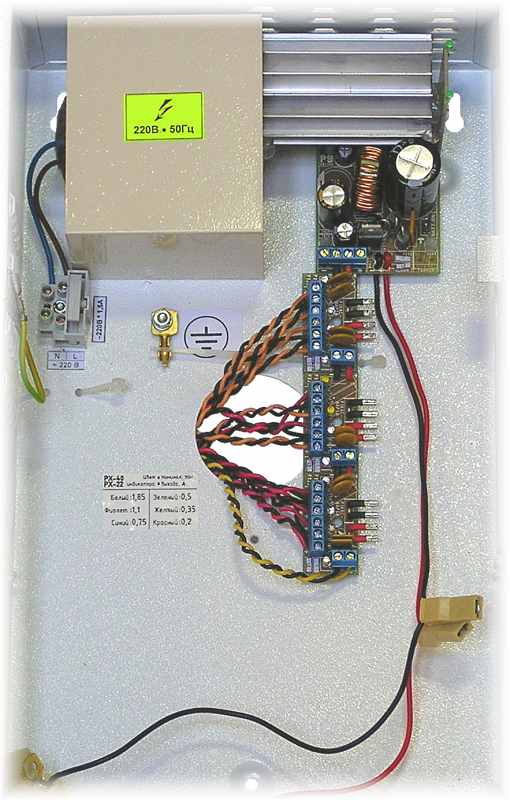

Три модуля расширения питания PX-22 и PX-40 в источнике IPS-1230C-03 для организации 12 защищенных и 1 транзитного выхода
Резервирование источника IPS-1230C-03 при установке трех расширителей PX-22 и PX-40 с помощью аккумулятора емкостью 7А/ч
Пример 20 защищенных выходов и 3 транзитных при помощи модулей расширения питания PX-40, PX-22 и PX-00 в источнике IPS-1230C-03
Резервирование 20 защищенных выходов и 3 транзитных в источнике IPS-1230C-03 аккумулятором емкостью 7А/ч

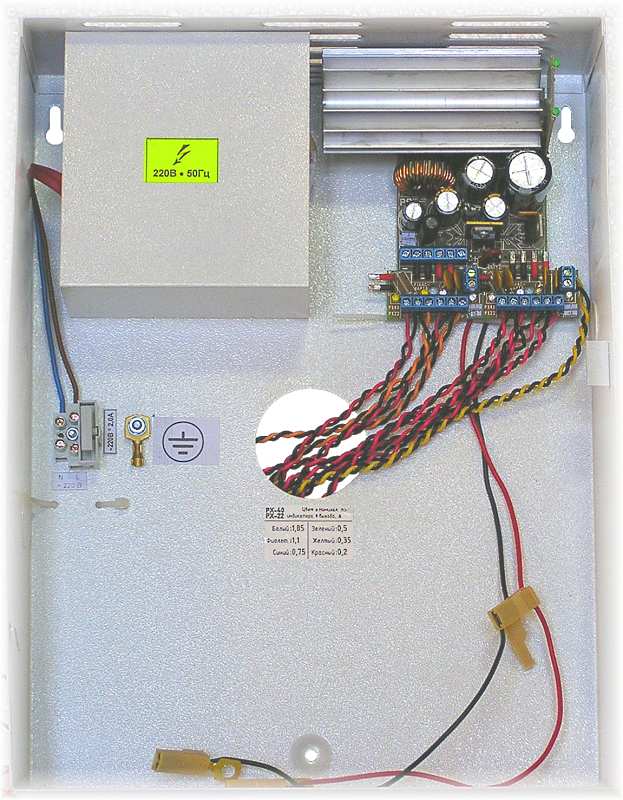

Организация 8 защищенных выходов и 1 транзитного в 5 А источнике IPS-1250C-05 с помощью 2 модулей расширения питания PX-40 и PX-22
Резервирование источника IPS-1250C-05 с 8 защищенными и 1 транзитным выходом аккумулятором емкостью до 18А/ч

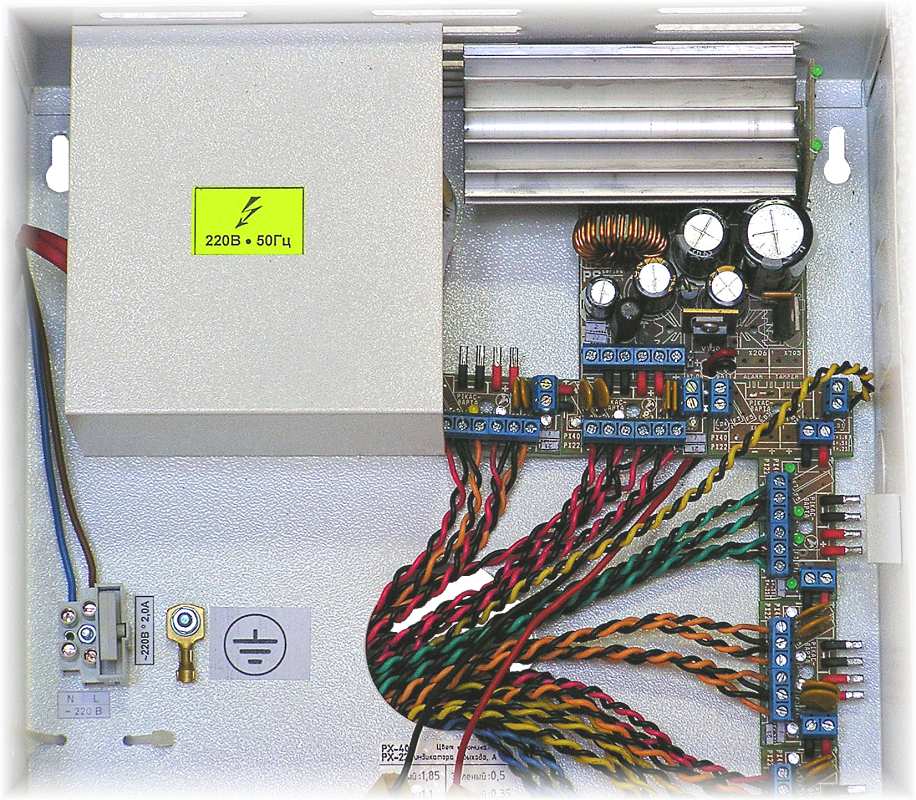

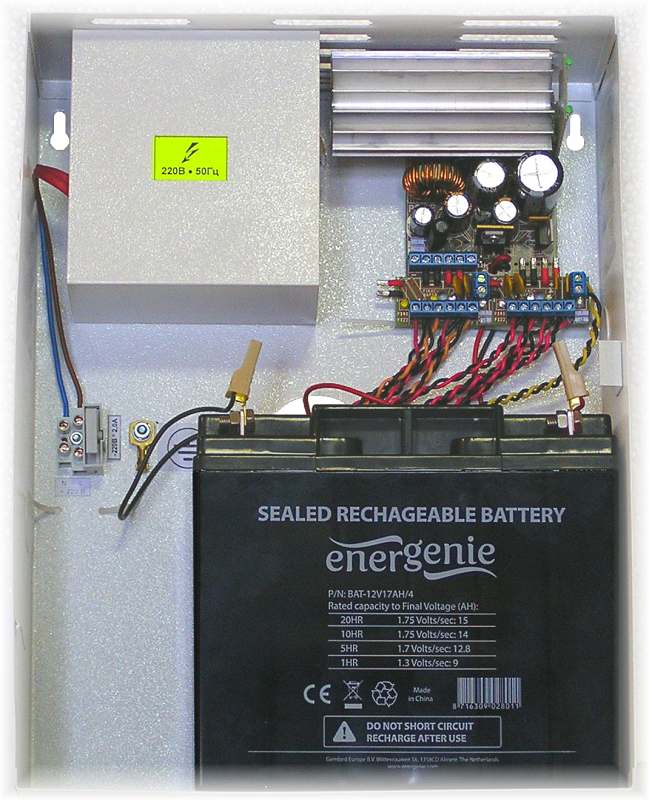

12 выходов с предохранителями и 1 транзитный в источнике IPS-1250C-05 при использовании 3 модулей расширения питания PX-22 и PX-40
Резервирование 5 А источника IPS-1250C-05 с 12 защищенными выходами и 1 транзитным с помощью аккумулятора емкостью 18А/ч

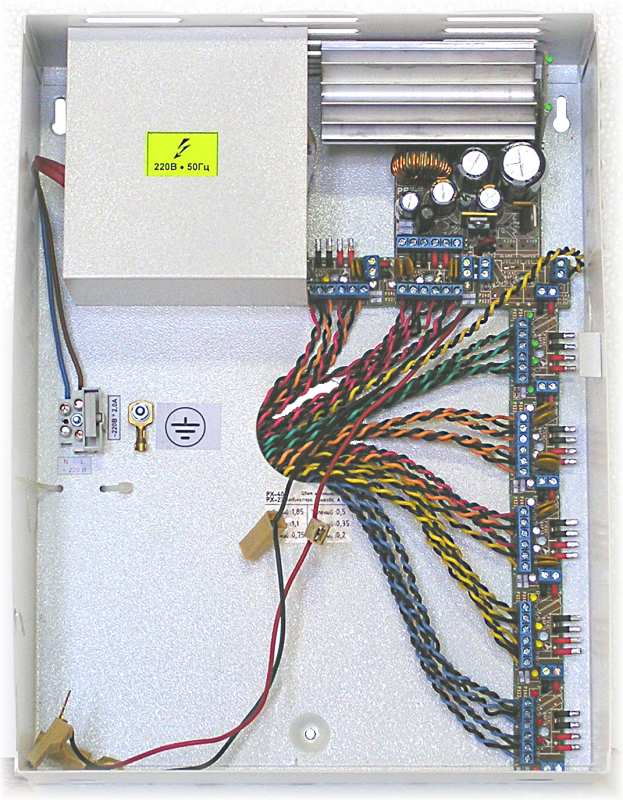

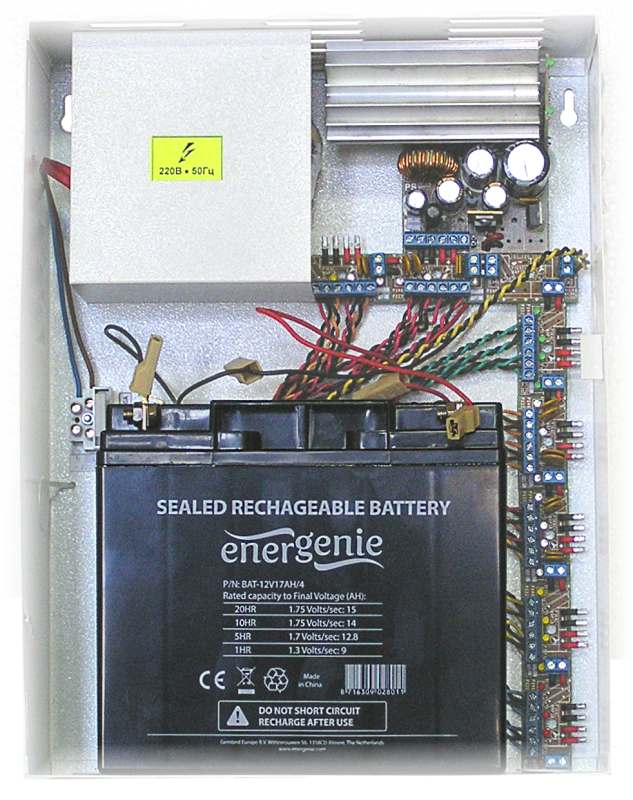

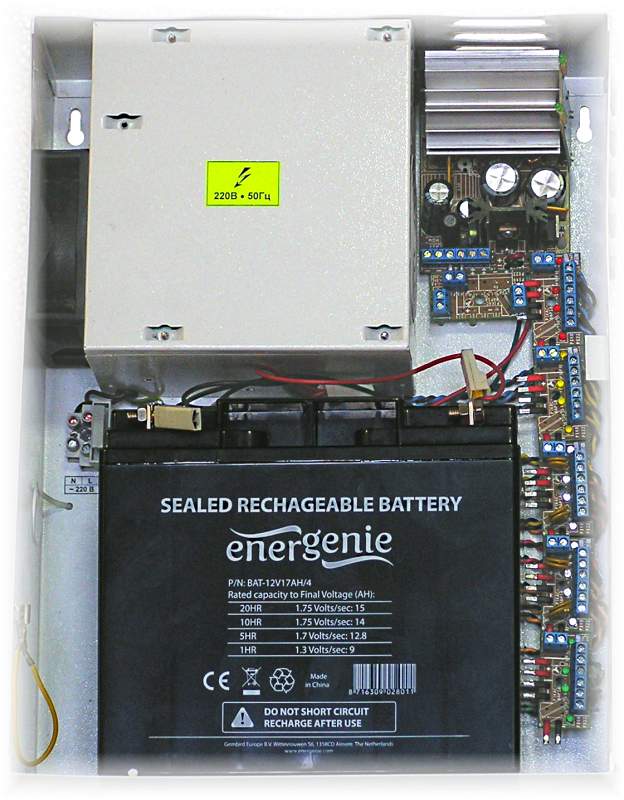

Пример увеличения количества защищенных выходов до 28 и до 2 транзитных в 5 А источнике IPS-1250C-05 с помощью 7 модулей типа PX-22 и PX-40 и одного PX-00
Резервирование 28 защищенных выходов в источнике IPS-1250C-05 при помощи аккумулятора емкостью 18А/ч

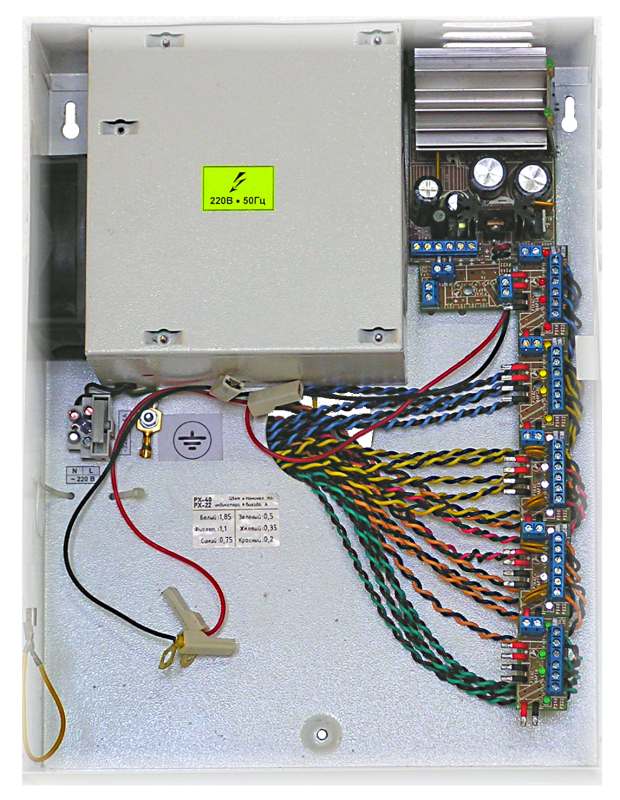

Способ организации 20 защищенных выходов и 3 транзитных в 8 А источнике IPS-1280C-05 с помощью 5 модулей типа PX-40 и PX-22 и одного PX-00
Резервирование 20 защищенных выходов и 3 транзитных в источнике IPS-1280C-05 с помощью аккумулятора емкостью до 18А/ч

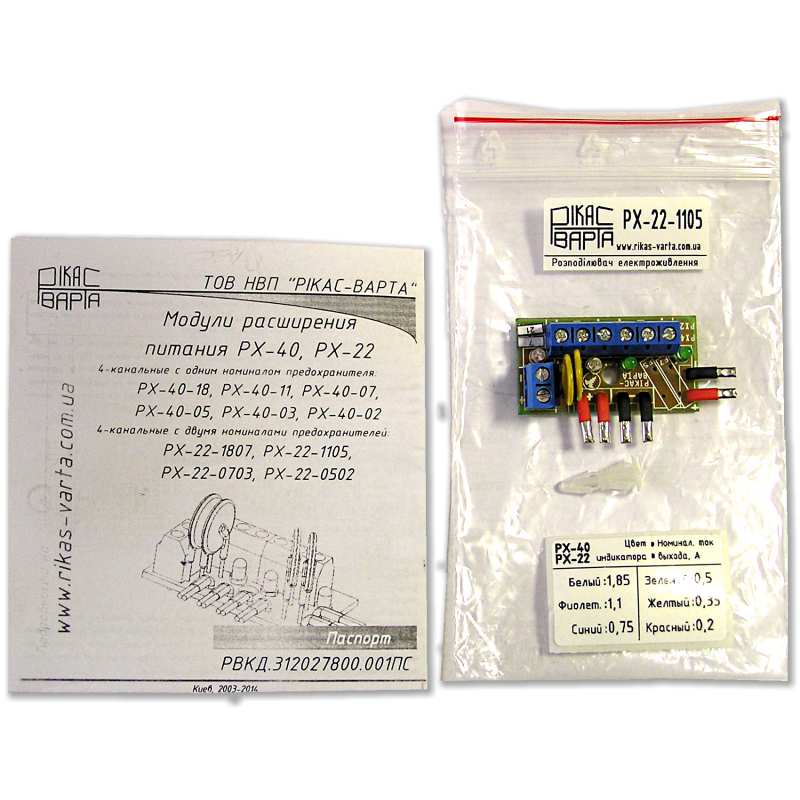

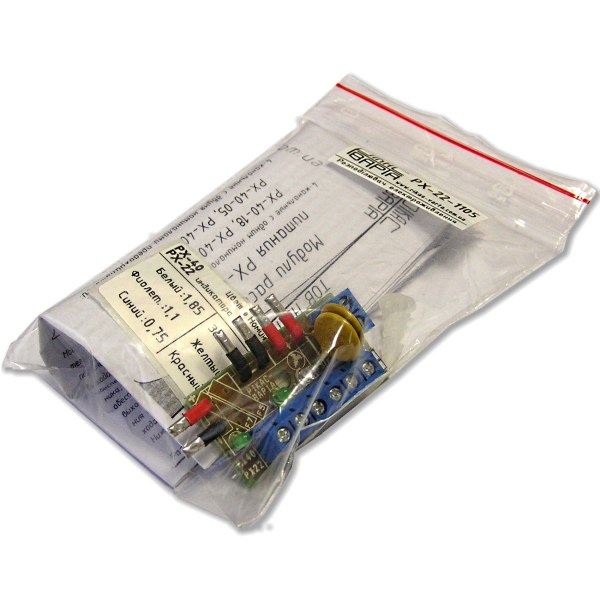

Комплект поставки расширителя
Транспортная тара

Дополнительный модуль расширения PX-00 при многоканальном подключении

Кроме этого для организации большого количества выходов (более 3 модулей и 12 выходов) может потребоваться дополнительный коннектор расширения питания PX-00, ниже приведены возможные его использования:.

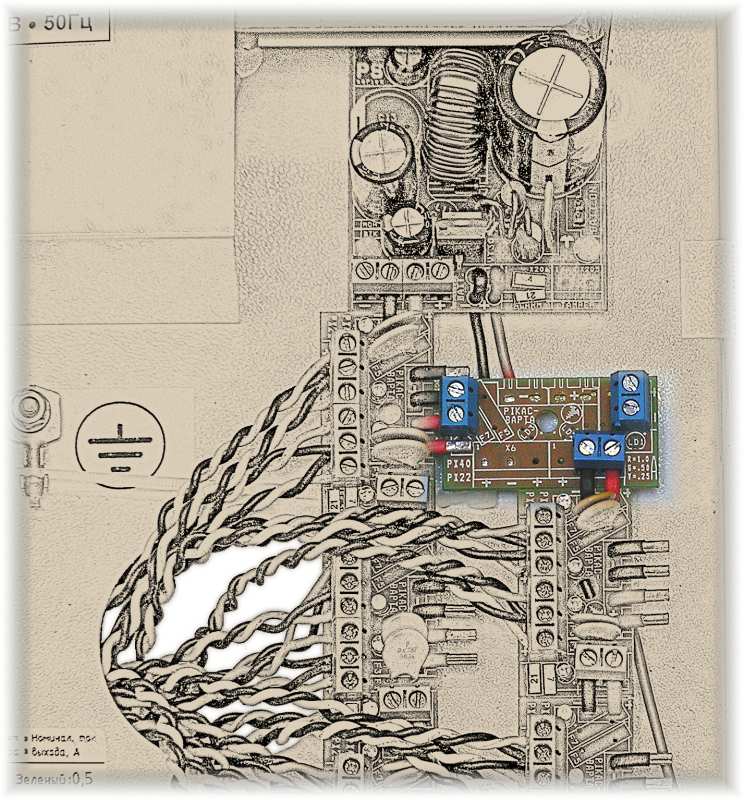

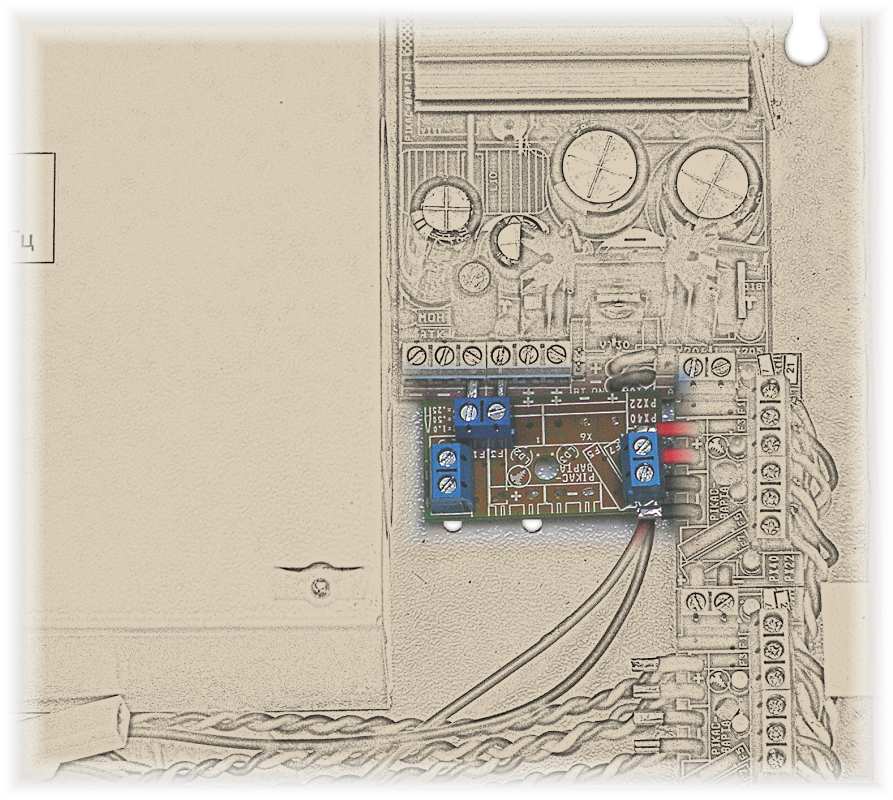

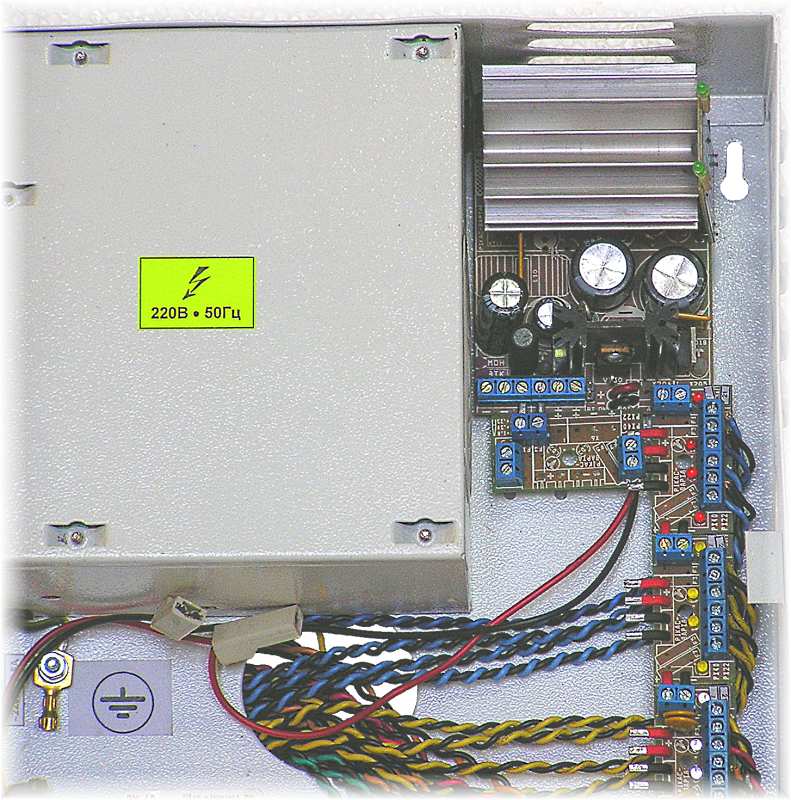

Схема расположения модуля PX-00 в корпусе источника -03 при подключении более 3 модулей

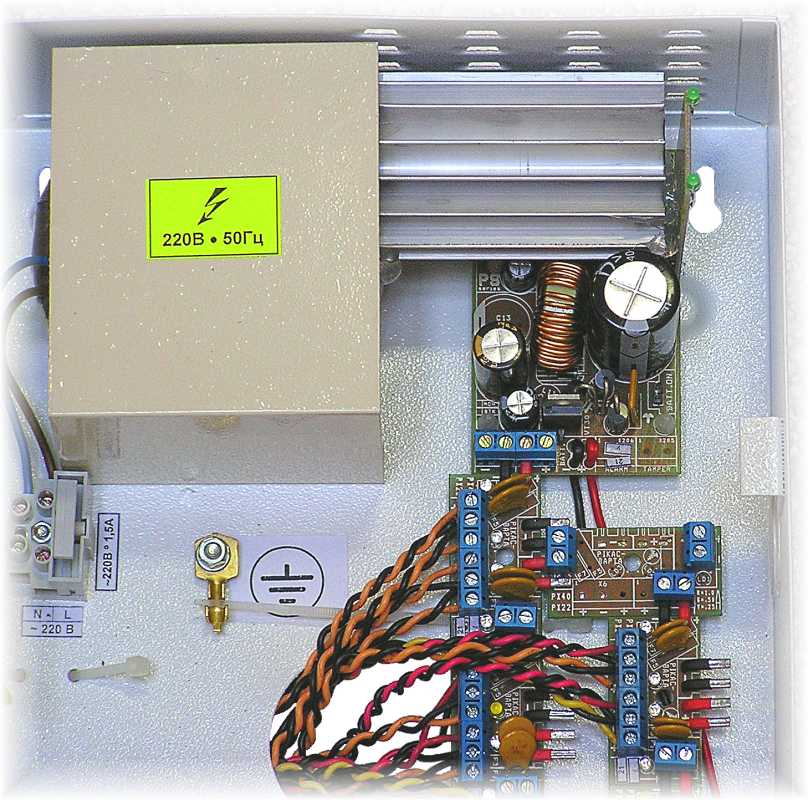

Пример использования модуля PX-00 в источниках в корпусе -03 (IPS-1215C-03, IPS-1220C-03, IPS-1230C-03) - применен для соединения двух вертикальных линий из модулей PX-40, PX-22

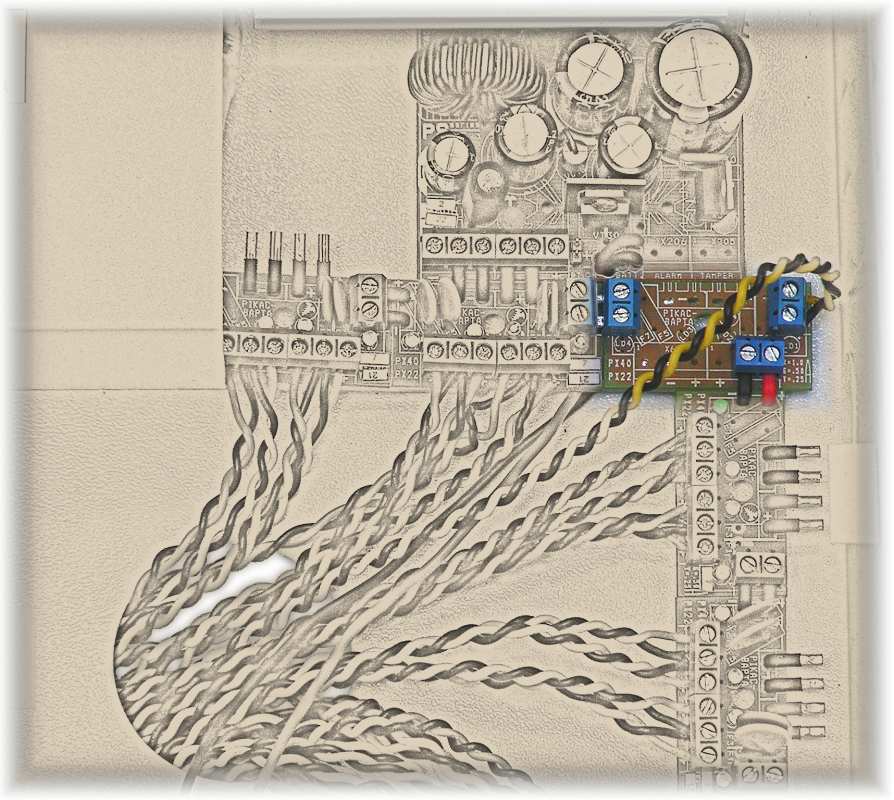

Схема расположения модуля PX-00 в корпусе источника IPS-1250C-05 при подключении более 3 модулей расширения питания
Пример применения модуля PX-00 в 5 А источниках IPS-1250C-05 - используется для соединения горизонтально и вертикально расположенных модулей PX-40 и PX-22
Схема расположения модуля PX-00 в корпусе источника IPS-1280C-05 при подключении более 2 расширителей питания
Пример использования модуля PX-00 в 8 А источниках IPS-1280C-05 - включен между выходом источника и расширителями PX-40, PX-22

К началу страницы

Файл: data/prd/px/main.htm
Впервые опубликован: 2014-12-01
Последнее изменение: 2014-12-21
