NPS - импульсные источники питания бесперебойные
Импульсные источники питания серии NPS предназначены для питания низковольтной аппаратуры стабилизированным напряжением 12 В постоянного тока.
Данные источники питания могут эксплуатироваться как без аккумуляторной батареи (АБ), так и с ней. В первом случае блоки работают в режиме источника питания стабилизированным напряжением, во втором - в режиме источника бесперебойного питания (ИБП). Для резервирования выходного напряжения в данных источниках может использоваться аккумулятор напряжения 12 В емкостью от 7 А/ч до 9 А/ч.
Источники питания NPS построены на основе импульсного преобразователя напряжения, благодаря которому работают в расширенном диапазоне электросети 220 В от 154 В до 264 В, характеризуются высоким КПД и большой выходной мощностью при малых габаритных размерах.
Отличаются встроенными средствами защиты:
- от импульсных помех в сети 220 В - контроль входного напряжения
- электронной защитой выхода от перегрузки и короткого замыкания
- встроенным зарядным устройством для аккумулятора
- средствами защиты АБ от КЗ, глубокого разряда и неверной полярности подключения
Указанные источники производятся в 2 исполнениях, отличающихся номинальным током нагрузки:
|
NPS-1220-7 - Импульсный источник питания бесперебойный 12 В - 2 А
Импульсный источник питания бесперебойный NPS-1220-7 построен на основе импульсного высоковольтного преобразователя напряжения, что позволяет получить высокую выходную мощность при малых размерах корпуса. Источник оборудован средствами защиты входа от некачественной сети 220 В, выхода от перегрузки и короткого замыкания (КЗ), цепей аккумулятора от КЗ, неверной полярности подключения и от глубокого разряда батареи. Отличается очень малым значением пульсаций выходного напряжения - не более 15 мВ, большим током заряда аккумулятора и современным дизайном.
Подробное описание и параметры NPS-1220-7...
Номинальное выходное напряжение, В |
|
12 ± 1,2 |
Номинальный ток нагрузки, А* |
|
2 |
Напряжение пульсация (двойная амплитуда), не более, мВ |
|
15 |
Рабочий диапазон напряжения сети*, В |
|
154 - 264 В |
Тип устанавливаемых АБ (вариант №1) |
|
7 А/ч x 12 В - 1 шт. |
Время непрерывной работы от АБ (вариант №1), не менее, ч |
|
1,7 |
|
|
NPS-1240-7 - Импульсный источник электропитания бесперебойный 12 В - 4 А
Импульсный источник электропитания бесперебойный NPS-1240-7 создан но основе импульсного высоковольтного преобразователя напряжения. Такая схемотехника дает возможность получить высокую выходную мощность и малые габаритные размеры корпуса. Источник оборудован схемами защиты от выбросов в сети 220 В, выходных цепей от перегрузки и короткого замыкания (КЗ), цепей подключения аккумуляторной батареи от неверной полярности подключения, от глубокого разряда и от короткого замыкания. Источник выделяется малыми пульсациями напряжения выхода (двойная амплитуда менее 15 мВ), увеличенным током заряда аккумулятора и современным дизайном.
Подробное описание и параметры NPS-1240-7...
Номинальное выходное напряжение, В |
|
12 ± 1,2 |
Номинальный ток нагрузки, А* |
|
4 |
Напряжение пульсация (двойная амплитуда), не более, мВ |
|
15 |
Рабочий диапазон напряжения сети*, В |
|
154 - 264 В |
Тип устанавливаемых АБ (вариант №1) |
|
7 А/ч x 12 В - 1 шт. |
Время непрерывной работы от АБ (вариант №1), не менее, ч |
|
0,9 |
|
Отличительные особенности источников питания серии NPS
Новая линейка источников NPS построена на основе импульсного высоковольтного преобразователя напряжения, что позволяет уменьшить габариты и массу силового трансформатора, обеспечить высокий КПД, и большую выходную мощность при малых размерах корпуса и небольшой массе.
При проектировании данной серии источников питания было уделено особое внимание их надежности для работы в условиях некачественной электросети:
- для защиты источников от высоковольтных помех в электросети применены двойной сетевой фильтр и силовые элементы с максимальным рабочим напряжением 1000 В. Благодаря этому источники способны работать в рабочем интервал входного напряжения от 154 В до 264 В, а кратковременно выдерживать броски до пикового значения 315 В.
- в дополнение к этому в источниках питания применена схема контроля напряжения в сети 220 В. При выходе напряжения 220 В за рабочий интервал преобразователь автоматически выключается, переводя питание нагрузки на аккумулятор, чем защищает как силовую схему источника, так и подключенную нагрузку от импульсных помех.
Источники питания оборудованы полным комплектом средств защиты как выходных цепей, так и цепей подключения аккумулятора:
- защита выхода от перегрузки по току и короткого замыкания (КЗ) обеспечивается электронной схемой ограничения тока
- схема заряда аккумулятора работает в режиме источника тока на уровне 0,7 А
- цепь подключения аккумуляторной батареи (АБ) оборудована восстанавливаемым предохранителем, что гарантирует сохранение работоспособности источников как при неверной полярности подключения АБ (в т.ч. и при работающем источнике), так и при КЗ на выходе
- для защиты АБ от глубокого разряда источники оборудованы схемой отключения аккумулятора от нагрузки при его разряде до минимально-допустимого напряжения
Особое внимание уделено качеству выходного напряжения, уровень пульсаций которого является "слабым" местом низкокачественных импульсных источников питания и может превышать 150 мВ. За счет применения дополнительных фильтров в выходных цепях и качественного проектирования печатной платы двойная амплитуда пульсаций выходного напряжения не превышает 15 мВ при всех допустимых токах нагрузки, любом состоянии заряда АБ и во всем рабочем диапазоне сетевого напряжения. Столь низкий уровень пульсаций выходного напряжения позволяет использовать данные источники питания не только для питания систем безопасности, но и видеосистем - особенно чувствительных к качеству напряжения электропитания.
Новый эргономичный дизайн корпуса. Конструкция корпуса тщательно продумана и удовлетворяет всем требованием электробезопасности и монтажа: клеммы для подключения к защитному заземлению, сетевая колодка с предохранителем, металлический защитный экран для высоковольтной части схемы, вентиляционные жалюзи, 4 выламываемых ввода для кабеля.
Основные функции источников питания NPS
- питание нагрузки стабилизированным напряжением 12 В постоянного тока
- бесперебойное питание нагрузки за счет автоматического перехода на работу от АБ при пропадании напряжения в сети 220 В
- отключают АБ от потребителя при ее разряде до минимально-допустимого напряжения - защита АБ от глубокого разряда
- автоматическое включение заряд АБ после восстановления напряжения сети 220 В
- заряд АБ стабилизированным током - режим зарядного устройства
- индицируют наличие напряжения в сети и на выходе источника
Встроенные средства защиты источников питания серии NPS
- схема контроля напряжения в сети 220 В с автоматическим переводом источника питания на работу от АБ при выходе входного напряжения 220 В за рабочий диапазон
- электронное ограничение тока нагрузки - защита от перегрузки и короткого замыкания на выходе источника
- самовосстанавливающий предохранитель в цепи АБ - защита батареи от перегрузки и замыкания
- защита от неверной полярности подключения АБ, в т.ч. и при работающем источнике
- отключение АБ при ее разряде до минимального напряжения - защита от глубокого разряда

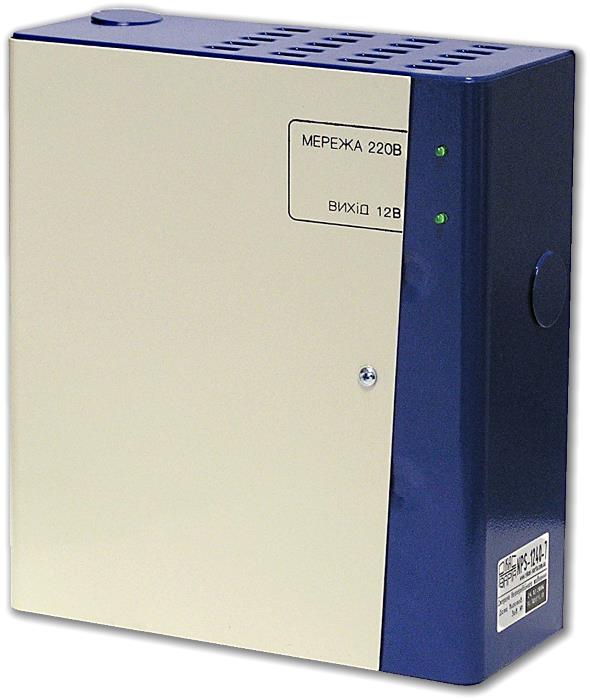

Индикация работы источника NPS
На переднюю панель источника NPS выведено 2 индикатора:
- МЕРЕЖА 220 В - светится при наличии напряжения в сети 220 В
- ВИХIД 12 В - светится при наличии выходного напряжения 12 В
Номенклатура источников бесперебойного питания серии NPS
Источники питания бесперебойные серии NPS с выходным напряжением 12В выпускаются на следующие номинальные токи нагрузки:
- NPS-1220... - ток нагрузки 2,0 А
- NPS-1240... - ток нагрузки 4,0 А
Указанный в обозначении источника ток нагрузки является номинальным, и гарантируется для режима непрерывной работы при любом сочетании неблагоприятных факторов: напряжение в сети, степень разряда АБ, температура окружающей среды.
Далее в обозначении источника питания следует индекс указывающий емкость подключаемой батареи - "7" соответствует возможности подключения аккумулятора емкостью 7 А/ч.
Электронная документация на источники NPS
Все источники бесперебойного питания NPS производятся серийно, согласно единой конструкторской документации РВКД.311050730.004
Ниже приведенные электронные версии документации:
|
