VDr - усилители-распределители видеосигналов
Распределители (усилители) видеосигналов серии VDr предназначены для усиления и распределения композитных видеосигналов от одного или двух источников (видеокамер, видеорегисраторов и т.п.) цветного и черно-белого изображений на 2 или 4 приемника (регистраторы, мониторы, коммутаторы и т.п.), а также для компенсации потерь видеосигналов в кабеле.
За счет возможности независимой регулировки усиления по каждому выходному каналу можно достичь максимального качества и стабильности изображения в каждом приемнике, независимо от его удаления от источника сигнала
Распределители видеосигнала типа VDr-1x2 предназначены для передачи одного входного сигнала на 2 выхода, с возможностью регулировки коэффициента передачи по каждому выходу от 0,5 до 1,5. Данные модели обеспечивает самый широкий диапазон напряжения питания в серии VDr от 10 В до 24 В, постоянного или переменного тока.
Выпускаются VDr-1x2 в четырех исполнениях, отличающихся типом используемых разъемов подключения видеосигналов и корпусом.
Все остальные параметры для вариантов исполнения распределителей VDr-1x2 идентичны.
Модельный ряд распределитей видеосигнала типа VDr-1x2
|
VDr-1x2B - распределитель видеосигнала (1 вход 2 выхода с BNC)
Распределитель видеосигнала VDr-1x2B предназначен для усиления и распределения одного видеосигнала между двумя нагрузками, с возможностью независимой регулировки уровня сигнала по каждому выходу. Выполнен в металлическом корпусе с BNC разъемами для подключения сигналов
Подробное описание и параметры VDR-1x2B...
Кол-во входных видеосигналов |
|
1 |
Кол-во выходов |
|
2 |
Диапазон коэффициента передачи «вход-выход» |
|
0,5 - 1,5 |
Напряжение питания, В |
|
10 - 24 |
Род тока питания |
|
постоянный/переменный |
|
|
VDr-1x2PB - распределитель видеосигнала на плате с BNC разъемами
Распределитель видеосигнала VDr-1x2PB используется для передачи одного видеосигнала на два приемника, с возможностью регулировки уровня выходного сигнал по каждому выходу для согласования с нагрузкой. Выполнен на печатной платы для установки в коммутационные боксы, подключение сигналов при помощи BNC разъемов
Подробное описание и параметры VDR-1x2PB...
Кол-во входных видеосигналов |
|
1 |
Кол-во выходов |
|
2 |
Диапазон коэффициента передачи «вход-выход» |
|
0,5 - 1,5 |
Напряжение питания, В |
|
10 - 24 |
Род тока питания |
|
постоянный/переменный |
|
|
VDr-1x2P - распределитель видеосигнала (1 вход, 2 выхода, на плате)
Распределитель видеосигнала VDr-1x2P предназначен передачи одного видеосигнала на 2 выхода, а также для независимой регулировки уровня каждого выходного сигнала, с целью его согласования с нагрузкой. Выполнен в виде печатной платы для установки в коммутационные коробки, подключение сигналов выполняется через клеммные колодки
Подробное описание и параметры VDR-1x2P...
Кол-во входных видеосигналов |
|
1 |
Кол-во выходов |
|
2 |
Диапазон коэффициента передачи «вход-выход» |
|
0,5 - 1,5 |
Напряжение питания, В |
|
10 - 24 |
Род тока питания |
|
постоянный/переменный |
|
Видеораспределители сигнала типа VDr-1x4 содержат один вход, сигнал с которого передается на 4 нагрузки. При этом коэффициент передачи вход-выход для каждой нагрузки может индивидуально изменяться в диапазоне от 0,5 до 1,5. Напряжение питания данной группы видеораспределителей варьируется от 10 до 15 В переменного или постоянного тока.
Видеораспределители VDr-1x4 производятся серийно в четырех вариантах исполнения, отличающихся видеоразъемами, а также конструкцией корпуса.
Остальные параметры для различных исполнений VDr-1x4 идентичны.
Модельный ряд видеораспределителей сигнала типа VDr-1x4
|

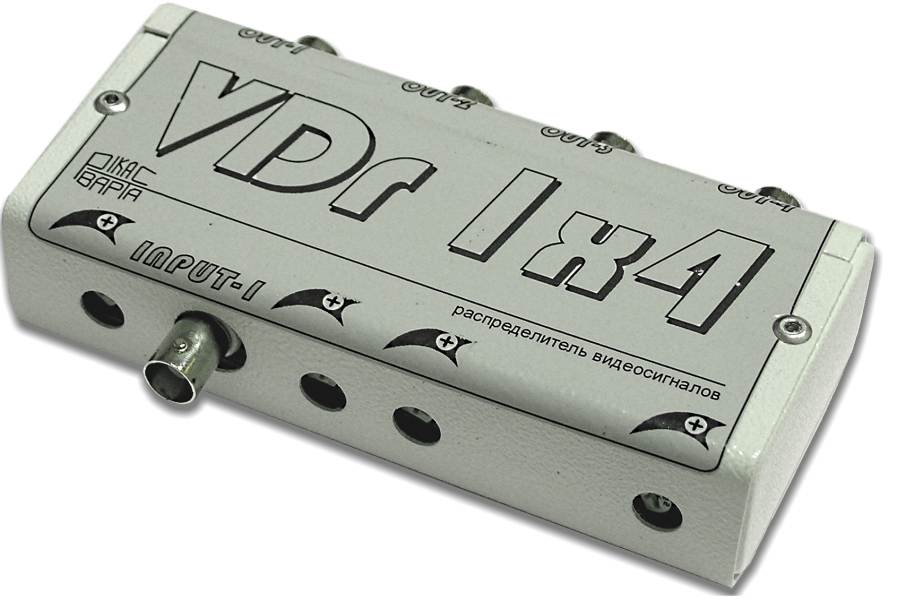

VDr-1x4B - видеораспределитель 4-канальный
Видеораспределитель VDr-1x4B используется для передачи одного видеосигнала на четыре приемника, с возможностью регулировки уровня выходного сигнал по каждому выходу для согласования с нагрузкой. Выполнен в металлическом корпусе, подключение сигналов осуществляется с помощью BNC разъемов
Подробное описание и параметры VDR-1x4B...
Кол-во входных видеосигналов |
|
1 |
Кол-во выходов |
|
4 |
Диапазон коэффициента передачи «вход-выход» |
|
0,5 - 1,5 |
Напряжение питания, В |
|
10 - 15 |
Род тока питания |
|
постоянный/переменный |
|
|

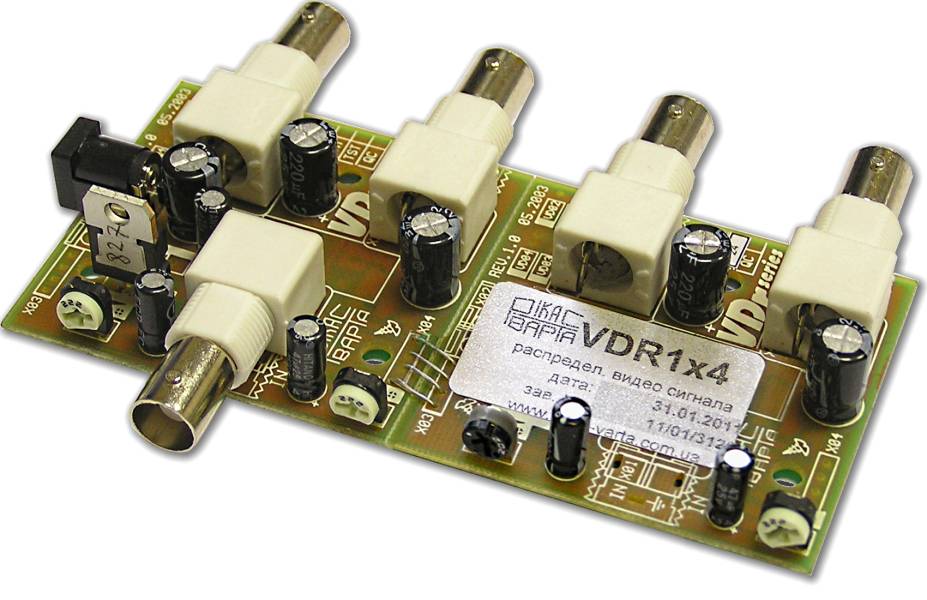

VDr-1x4PB - видеораспределитель с 4 выходами на плате с BNC разъемами
Видеораспределитель VDr-1x4PB позволяет предать 1 видеосигнал на 4 входа приемников, обеспечив для каждого требуемый уровень сигнала в диапазоне от 0,5 до 1,5 амплитуды исходного. Данный видеораспределитель представляет собой печатную плату с BNC разъемами для подключения видеосигналов.
Подробное описание и параметры VDR-1x4PB...
Кол-во входных видеосигналов |
|
1 |
Кол-во выходов |
|
4 |
Диапазон коэффициента передачи «вход-выход» |
|
0,5 - 1,5 |
Напряжение питания, В |
|
10 - 15 |
Род тока питания |
|
постоянный/переменный |
|
|

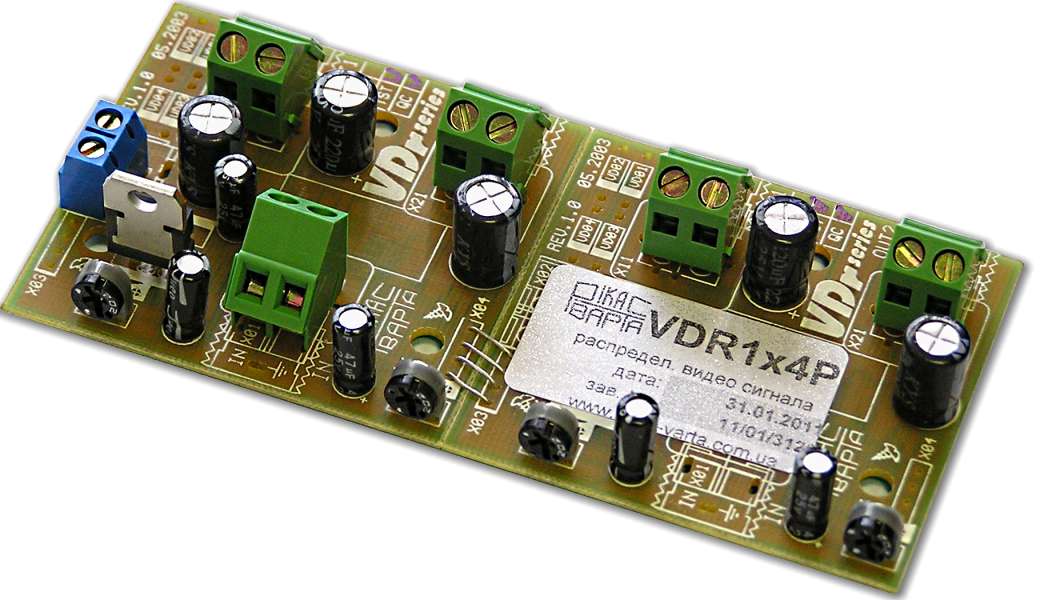

VDr-1x4P - видеораспределитель с 4 выходами на плате
Видеораспределитель VDr-1x4P предназначен для передачи одного входного видеосигнал на 4 выхода. Кроме этого дает возможность индивидуально для каждого выхода (нагрузки) установить коэффициент передачи «вход-выход» от 0,5 до 1,5. Видеораспределитель выполнен в виде печатной платы, для подключения видеосигналов и питания применены клеммные колодки.
Подробное описание и параметры VDR-1x4P...
Кол-во входных видеосигналов |
|
1 |
Кол-во выходов |
|
4 |
Диапазон коэффициента передачи «вход-выход» |
|
0,5 - 1,5 |
Напряжение питания, В |
|
10 - 15 |
Род тока питания |
|
постоянный/переменный |
|
Видеораспределители-усилители (распределители видеосигнала) типа VDr-2x2 представляют собой двухканальный вариант распределителя VDR-1x2, .т.е. содержат два независимых канал с общим питанием. Каждый канал видеообработки оборудован двумя видеовыходами. Таким образом, при помощи VDR-2x2 можно передать два входных сигнала, каждый на две нагрузки. Как и в остальных моделях видеораспределителей VDr, данный вариант устройства дает возможность регулировки коэффициента передачи по каждому выходу от 0,5 до 1,5.
Напряжение питания данных моделей видеораспределителей-усилителей может находиться в диапазоне от 10 до 15 В как переменного, так и постоянного тока.
Видеораспределители VDr-2x2 серийно выпускаются в четырех вариантах, отличающихся конструкцией и типом разъемов подключения входных и выходных сигналов. Все прочие параметры для всех исполнений VDR-2x2 идентичны.
Модельный ряд видеораспределителей-усилителей типа VDr-2x2
|

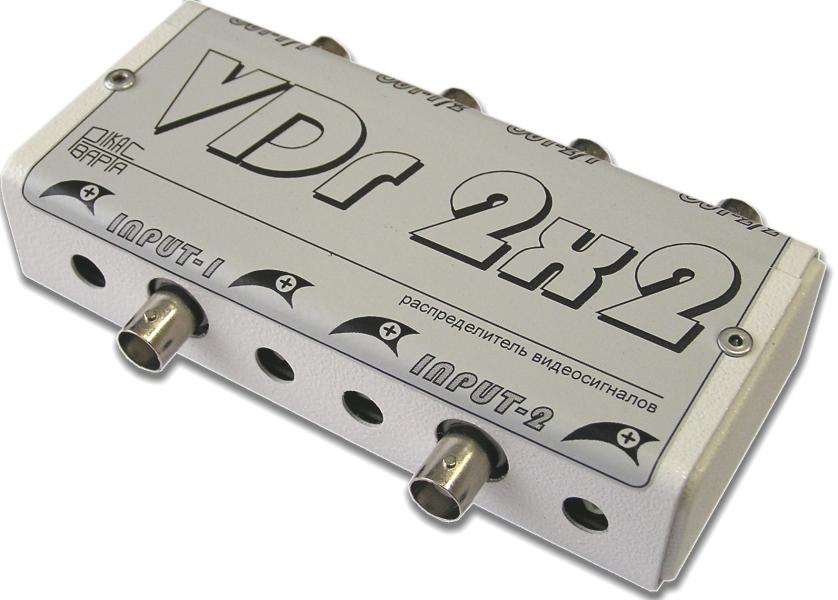

VDr-2x2B - видеораспределитель-усилитель сдвоенный
Видеораспределитель-усилитель VDr-2x2B используется для передачи двух входных видеосигналов на два приемника каждый. Оба видеоусилителя установленны в одном корпусе и имеют общее электропитание. Для согласования с нагрузкой возможна регулировка усиления по каждому выходу. Выполнен в металлическом корпусе, подключение сигналов осуществляется BNC разъемами
Подробное описание и параметры VDR-2x2B...
Кол-во входных видеосигналов |
|
2 |
Кол-во выходов |
|
4 (по 2 на каждый вход) |
Диапазон коэффициента передачи «вход-выход» |
|
0,5 - 1,5 |
Напряжение питания, В |
|
10 - 15 |
Род тока питания |
|
постоянный/переменный |
|
|

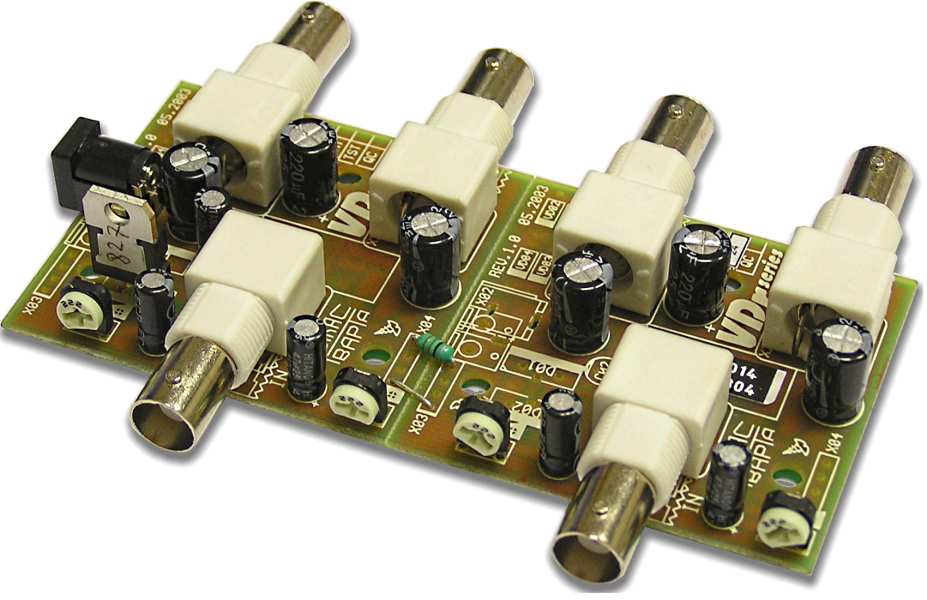

VDr-2x2PB - видеораспределитель-усилитель сдвоенный на плате с BNC разъемами
Видеораспределитель-усилитель VDr-2x2PB используется для ретрансляции двух видеосигналов на четыре приемника, каждый вход на две нагрузки. Оба усилителя смонтированы на одной печатной плате с общим электропитанием. Уровень каждого выходного сигнала может регулироваться для согласования с подключенной нагрузкой. Выполнен на печатной плате с BNC разъемами.
Подробное описание и параметры VDR-2x2PB...
Кол-во входных видеосигналов |
|
2 |
Кол-во выходов |
|
4 (по 2 на каждый вход) |
Диапазон коэффициента передачи «вход-выход» |
|
0,5 - 1,5 |
Напряжение питания, В |
|
10 - 15 |
Род тока питания |
|
постоянный/переменный |
|
|

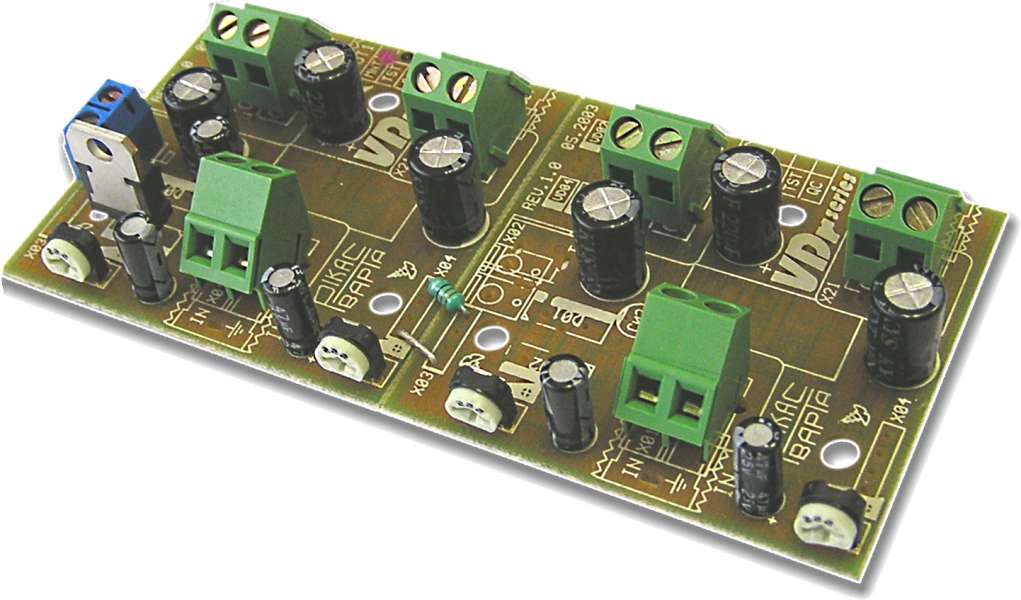

VDr-2x2P - сдовенный видеораспределитель-усилитель
Сдвоенный видеораспределитель-усилитель VDr-2x2P применяется для передачи двух видеосигналов, каждый на две нагрузки. Оба канала собраны на общей печатной плате и имеют единое электропитание. Для согласования мощности и уровня входного сигнал с каждым выходом, усилитель имеет регуляторы для каждого выхода. Выполнен на печатной плате, для подключения видеосигналов и напряжения питания используются клеммные колодки.
Подробное описание и параметры VDR-2x2P...
Кол-во входных видеосигналов |
|
2 |
Кол-во выходов |
|
4 (по 2 на каждый вход) |
Диапазон коэффициента передачи «вход-выход» |
|
0,5 - 1,5 |
Напряжение питания, В |
|
10 - 15 |
Род тока питания |
|
постоянный/переменный |
|
Назначение и область применения
Распределители видеосигнала VDr используются при построении распределенных систем видеонаблюдения и применяются при необходимости согласовать нагрузочную способность источника видеосигнала (видеокамеры, регистратора, передатчика или другого видеооборудования) при подключении к ней нескольких нагрузок, а также для компенсации потерь в кабеле.
Распределители обеспечивают независимую регулировку коэффициента передачи по каждому выходу в пределах от 0,5 до 1,5, что позволяет наилучшим образом согласовать передаваемый сигнал с каждым подключенным приемником видеосигнала, а также скомпенсировать потери на длине и качестве кабеля
Распределители имеют встроенный стабилизатор напряжения, который исключает влияние сетевых помех на видеосигнал, а также позволяет использовать для питания распределителей нестабилизированные источники постоянного или переменного тока, с напряжением от 9,5 до 16 и даже 24 В в зависимости от модели.
Благодаря встроенному выпрямителю распределители VDr не чувствительны к полярности подаваемого напряжения постоянного тока.
Структура обозначения
Обозначение распределителя видеосигнала начинается с обозначения серии VDr, затем следует две цифры: первая - обозначает количество входов распределителя (каналов), вторая - количество выходов, связанных с каждым входом (каналом), а затем буквенный код, обозначающий тип установленных разъемов подключения видеосигналов и конструктивное исполнение устройства (в корпусе или на печатной плате).
Поля обозначения видеораспределителя

Варианты исполнения
Распределители серии VDr выпускаются в нескольких исполнения, отличающихся общим количеством входов, выходов, а также конструктивным исполнением устройства и типом разъемов, используемых для подключения видеосигналов.
Стандартные варианты исполнения распределителей VDr:
- 1 вход на 2 выхода:
- VDr-1x2B - 1 входной сигнал на 2 выхода, в корпусе, BNC-разъемы
- VDr-1x2R - 1 входной сигнал на 2 выхода, в корпусе, RCA-разъемы
- VDr-1x2P - 1 входной сигнал на 2 выхода, печатная плата, клеммы под винт
- VDr-1x2PB - 1 входной сигнал на 2 выхода, печатная плата, BNC-разъемы
- 1 вход на 4 выхода:
- VDr-1x4B - 1 входной сигнал на 4 выхода, в корпусе, BNC-разъемы
- VDr-1x4R - 1 входной сигнал на 4 выхода, в корпусе, RCA-разъемы
- VDr-1x4P - 1 входной сигнал на 4 выхода, печатная плата, клеммы под винт
- VDr-1x4PB - 1 входной сигнал на 4 выхода, печатная плата, BNC-разъемы
- 2 входа, каждый на 2 выхода:
- VDr-2x2B - 2 входных сигнал, каждый на 2 выхода, в корпусе, BNC-разъемы
- VDr-2x2R - 2 входных сигнал, каждый на 2 выхода, в корпусе, RCA-разъемы
- VDr-2x2P - 2 входных сигнал, каждый на 2 выхода, печатная плата, клеммы под винт
- VDr-2x2PB - 2 входных сигнал, каждый на 2 выхода, печатная плата, BNC-разъемы
Основные характеристики распределителей видеосигнала VDr
- Количество каналов (входных сигналов) 1 или 2
- Количество выходов по каждому каналу: 2 или 4
- Входной сигнал:
- амплитуда входного сигнал 1 В
- входное сопротивление 75 Ом
- Выходной сигнал:
- полоса пропускания на уровне 3 дБ - 10 МГц
- нелинейность АЧХ в диапазоне 0,1-10МГц - +/-0,5 дБ
- сопротивление выходной нагрузки 75 Ом
- регулировка коэффициента передачи вход-выход 0,5 - 1,5
- независимая регулировка по каждому выходу
- Напряжение питания модуля:
- VDr-1x2 - 10 - 24 В постоянного тока, 9,5 - 25 В переменного тока
- VDr-1x4 - 10 - 15 В постоянного тока, 9,5 - 16 В переменного тока
- VDr-2x2 - 10 - 15 В постоянного тока, 9,5 - 16 В переменного тока
- Ток потребления:
- VDr-1x2 - 40 мА
- VDr-1x4 - 90 мА
- VDr-2x2 - 90 мА
- Режим работы - непрерывный
Таблица основных параметров распределителей видеосигнала VDr
Габаритные размеры, масса, а также другие специфические параметры уникальные для каждой модели распределителя, приведены в таблице.

Паспорт и руководство по эксплуатации распределителей видеосигнала VDr.
Все усилители-распределители видеосигнала серии VDr производятся серийно, согласно единой конструкторской документации РВКД.313051700.001.
Электронную версию паспорта VDr можно загрузить по следующей ссылке:
Паспорт VDr (Размер: 316 Кбайт / Последнее изменение: 2014-12-24 13:03:00)
|
