Источники бесперебойного питания типа PS

Предприятие НПП "РИКАС-ВАРТА" уже более 16 лет серийно выпускает источники бесперебойного питания серии PS (ТУ У 22891034.001-2000).

Основное назначенные этих источников - электропитания потребителей стабилизированным напряжением 12 В и 24 В постоянного тока.

Общие сведения об источниках бесперебойного электропитания PS

Источники выполняют следующие функции:

  • питание нагрузки стабилизированным напряжением постоянного тока
  • бесперебойное питание нагрузки за счет автоматического перехода на работу от АБ (аккумуляторной батареи) при исчезновении напряжения в сети 220 В
  • защита аккумуляторной батареи от глубокого разряда - отключают АБ от потребителя при ее разряде до минимально-допустимого напряжения
  • автоматически начинают заряд АБ после восстановления напряжения сети 220 В
  • производят заряд АБ стабилизированным током - режим зарядного устройства
  • индицируют наличие напряжения в сети и на выходе источника, а также неисправность (в моделях серии PPS)

Источники могут эксплуатироваться как с аккумуляторами, так и без них. Без аккумулятора блоки работают в режиме источники питания стабилизированным напряжением.

Все источники оборудованы средствами защиты:

  • электронным ограничителем тока нагрузки - защита от перегрузки и короткого замыкания на выходе
  • самовосстанавливающимся предохранителем в цепи АБ - защита батареи от перегрузки и замыкания
  • защитой от неверной полярности подключения АБ, в т.ч. и при работающем источнике
  • отключением АБ при ее разряде до минимально допустимого напряжения - защита от глубокого разряда

Источники бесперебойного питания типа PS:

  • сертифицированы в Украине
  • соответствует техническому регламенту по электромагнитной совместимости оборудования
  • соответствует требованиям технических регламентов по безопасности низковольтной аппаратуры
  • имеют 2-летнюю гарантию

Серии производимых источников бесперебойного питания

Источники типа PS выпускается в трех сериях, отличающихся наличием встроенных средств диагностики и сетевым диапазоном:

  • серия PPS - источники бесперебойного электропитания со средствами диагностики и расширенным сетевым диапазоном
  • серия IPS - источники бесперебойного электропитания с расширенным сетевым диапазоном
  • серия UPS - источники бесперебойного электропитания со стандартным сетевым диапазоном

Учитывая низкое качество отечественной сети, в настоящее время источники серии UPS сняты с производства. Вместо них рекомендуется использовать источники IPS.

Источники бесперебойного питания серии PPS

Источники серии PPS содержат средства диагностики сетевого и выходного напряжения с возможностью формирования сигналов неисправности.

Основные диагностируемые параметры:

  • Hапряжение 220 В - источник контролирует наличие и уровень напряжение в сети 220 В. В случае нахождения входного напряжения в пределах 176 В - 253 В источник работает от сетевого напряжения и сигнал неисправности не выдается. При снижении входного напряжения ниже 176 В источник формирует сигнал "неисправность сети 220 В" и переходит на работу от АБ, обеспечивая этим постоянный уровень пульсаций выходного напряжения во всем диапазоне сети от 0 В до 253 В. Такой режим очень важен при питании аппаратуры, чувствительной к уровню пульсаций и качеству электропитания.
  • Уровень напряжения выхода - при номинальном напряжении выхода источник не выдает сигнал неисправности. Как только выходное напряжение опускается до нижнего предела (это происходит при работе от АБ и ее разряде или перегрузке выхода) источник выдает сигнал "авария выхода", но продолжает работать до полного разряда АБ или до завершения перегрузки
  • Вскрытие корпуса - в случае открывания передней дверцы корпуса более чем на 15 мм, источник формирует релейный сигнал "ВЗЛОМ", который может быть проанализирован внешними охранными приборами. Функция может использоваться для предотвращения отключения АБ или ее кражи.

Источник PPS содержит два релейных выхода неисправности:

  • ВСКРЫТИЕ КОРПУСА - цепь разрывается при открывании передней дверцы корпуса
  • НЕИСПРАВНОСТЬ - цепь разрывается либо при снижении напряжения в сети 220 В ниже 176 В, либо при уменьшении выходного напряжения ниже минимального значения номинального напряжения. Тип выдаваемого сигнала задается при помощи перемычки на плате источника

На переднюю панель источника PPS выведены 3 индикатора:

  • МЕРЕЖА 220 В - светится при работе источника от сети 220 В (входное напряжение в диапазоне от 176 В до 253 В)
  • ВИХIД 12 В / 24 В - светится при наличии выходного напряжения
  • АВАРIЯ - светится при снижении выходного напряжения ниже минимального предела номинального значения

Кроме этого в источниках серии PPS заряд АБ осуществляется максимальным током, допустимым для подключаемых АБ, что позволяет сократить время восстановления работоспособности батареи после появления напряжения в сети 220 В.

Источники бесперебойного питания серии IPS

По своим электрическим параметрам (сетевой диапазон, напряжение и номинальный ток нагрузки, амплитуда пульсаций выходного напряжения) не отличаются от источников PPS.

Основное отличие источники бесперебойного питания IPS от PPS - отсутствие средств диагностики и принудительного перехода на работу от АБ. Поэтому серия IPS используются в тех случаях, когда нет необходимости в контроле работоспособности блока внешним оборудованием.

Для контроля вскрытия корпуса источники серии IPS могут формировать сигнал ВСКРЫТИЕ КОРПУСА - аналогично сигналу в серии PPS. Такая возможность является опцией, доступной только в исполнении "B".

На передней панели источника IPS расположено 2 индикатора:

  • МЕРЕЖА 220 В - светится при наличии напряжения в сети 220 В без учета его значения
  • ВИХIД 12 В / 24 В - светится при наличии выходного напряжения

Ток заряда аккумулятора в источниках серии IPS ниже на 25% - 30%, чем в источниках серии PPS с аналогичным номинальным током нагрузки и емкостью подключаемых батарей. Поэтому время восстановления АБ в этих источниках несколько больше.

Сравнение источники бесперебойного питания типа PS (PPS, IPS, UPS)

Ниже приведена сравнительная таблица, указывающая отличия источников PPS, IPS и UPS.

Параметр Источники PPS Источники IPS Источники UPS
Диапазон напряжения в сети 220 В, при котором нормируются пульсации выходного напряжения 0 - 253 В 176 - 253 В 187 - 242 В
Сигналы неисправности (релейный выход) Влом корпуса
Сети 220В
Авария выхода
Влом корпуса (опция) Влом корпуса (опция)
Индикаторы на передней панелия СЕТЬ 220В
ВЫХОД 12В/24В
АВАРИЯ
СЕТЬ 220В
ВЫХОД 12В/24В
СЕТЬ 220В
ВЫХОД 12В/24В
Увеличенный ток заряда АБ есть нет нет
Период производства 2000 - по сей день 2000 - по сей день 2000 - 2010

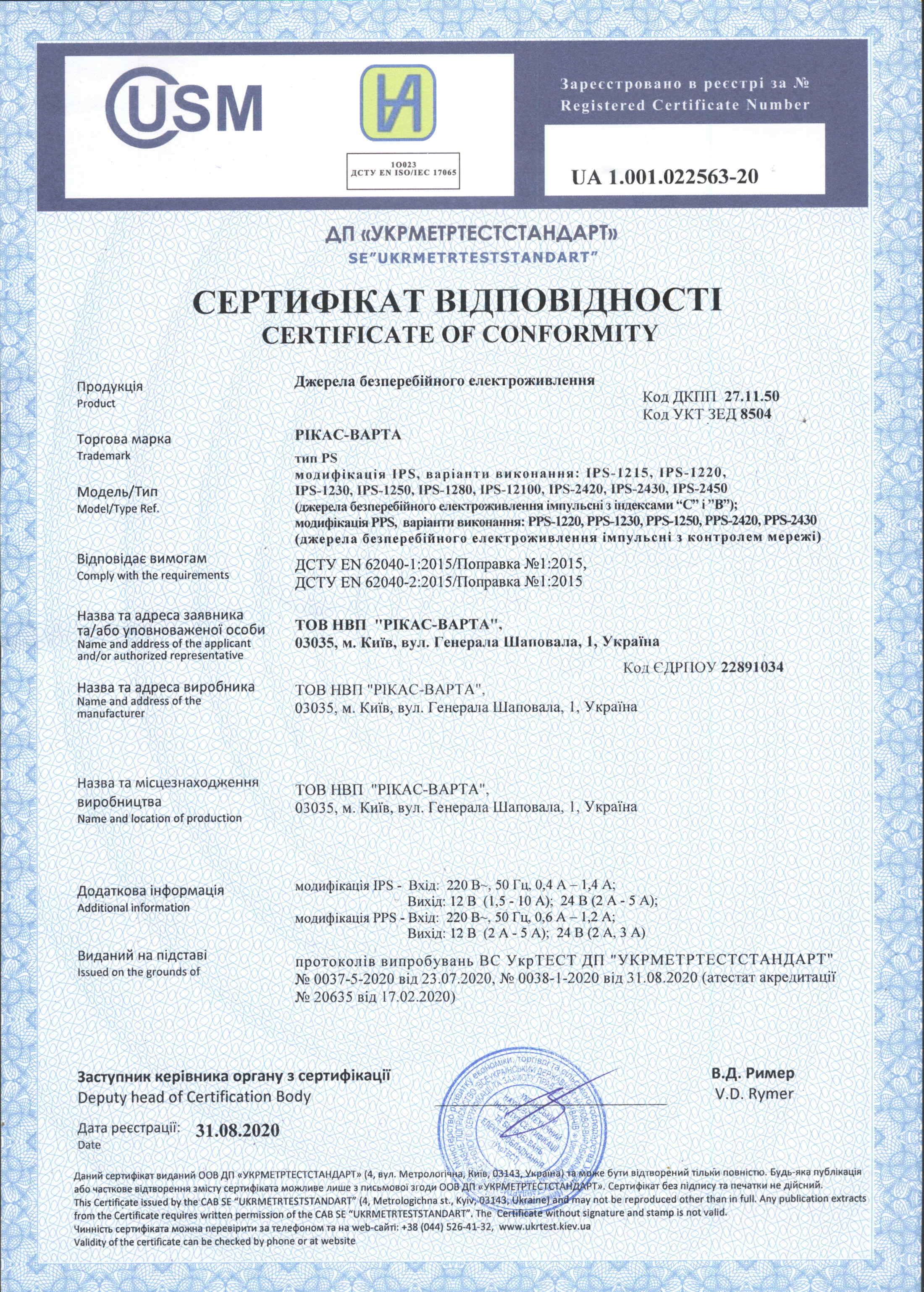

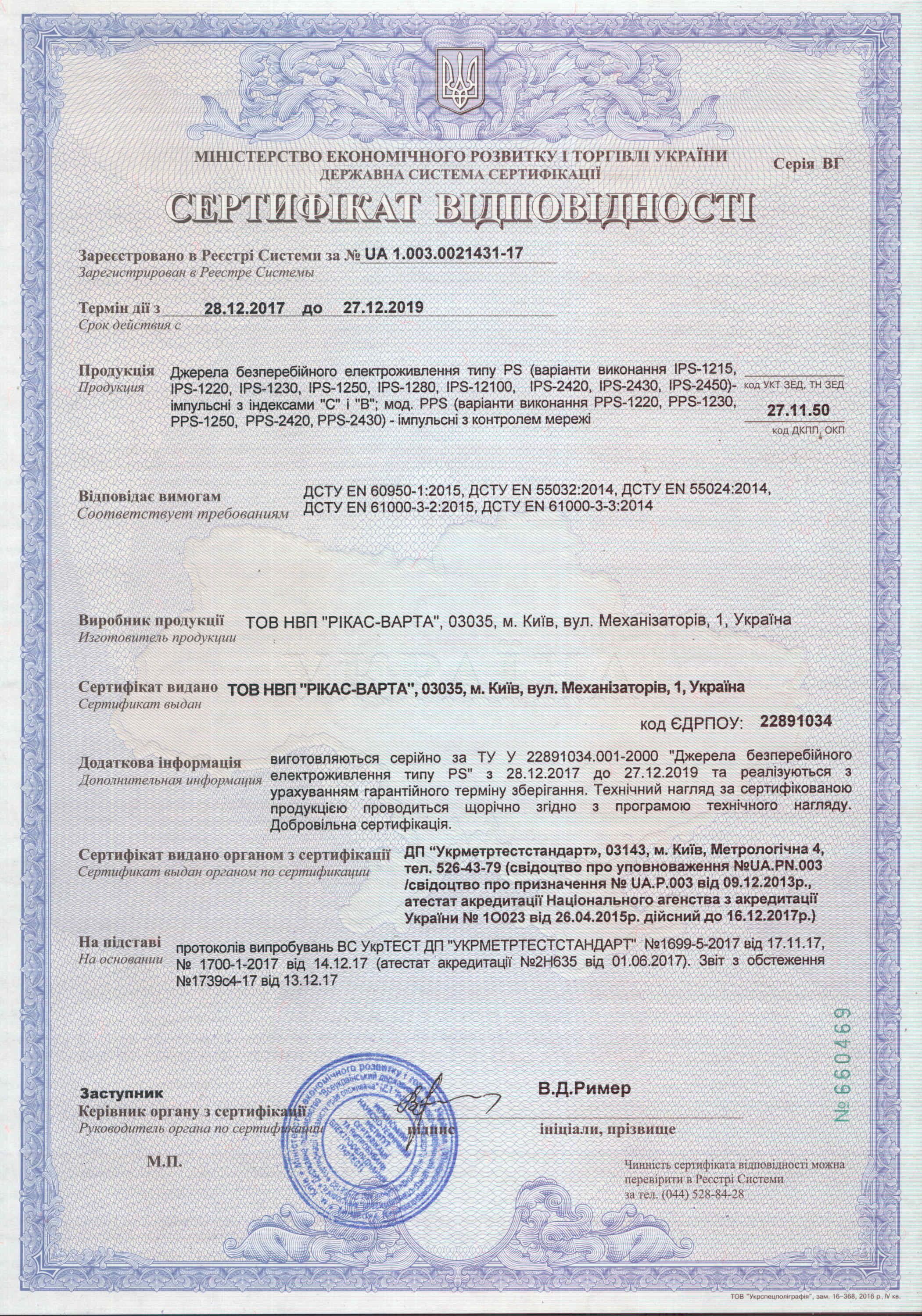

Сертификаты соответствия источников электропитания PS

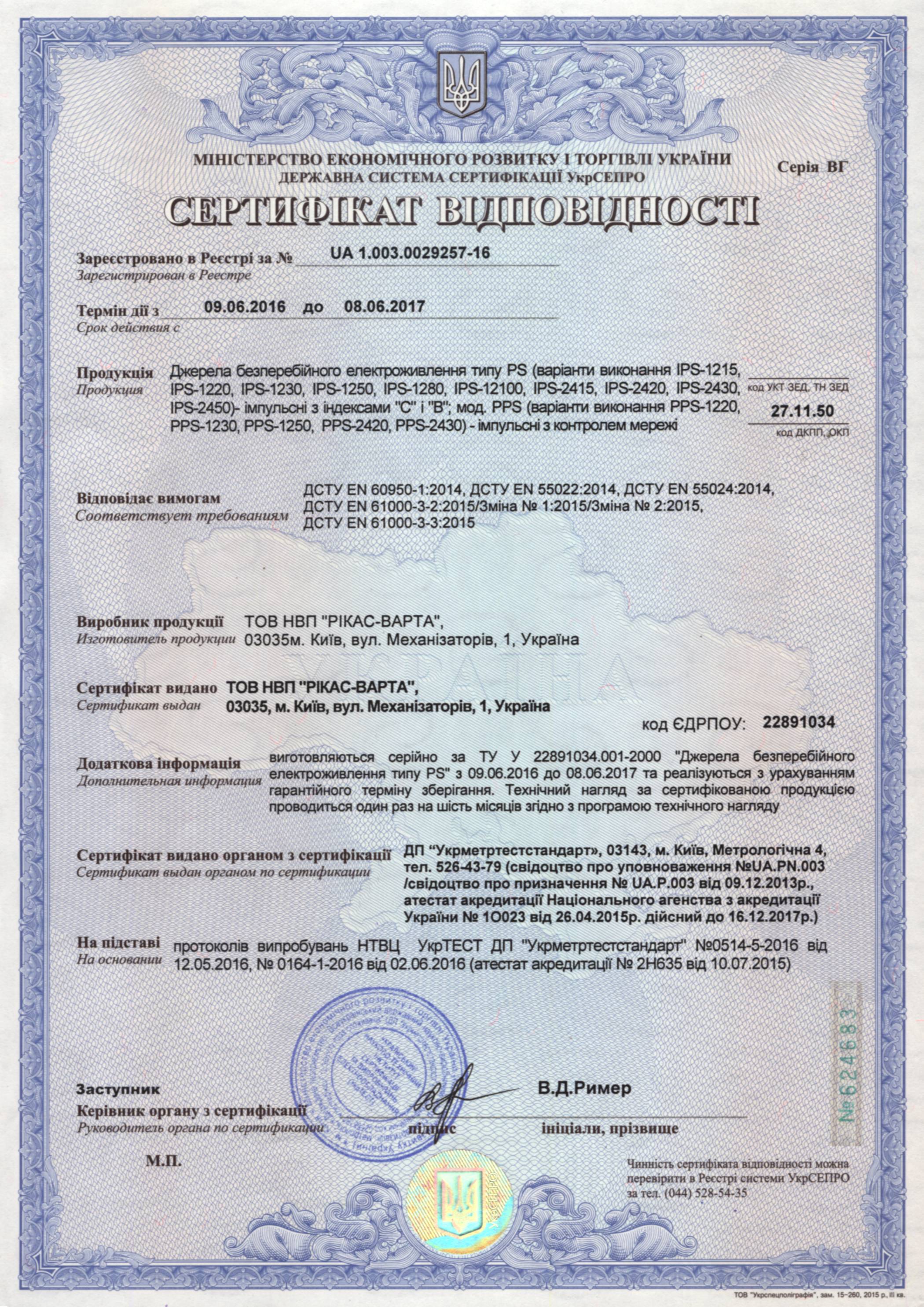

Сертификат соответствия источников на 2016-2017 годы

Сертификат соответствия 2016-2017 годы на источники бесперебойного питания типа PS

Все источники типа PS (ТУ У 22891034.001-2000 ) серий PPS и IPS сертифицированы в Украине.

Сертификат выдан Государственным предприятием "Укрметртестстандарт".

Регистрационный номер UA 1.003.0029257-16.

Срок действия с 09.06.2016 по 08.06.2017.

Сертификат распространяется на источники бесперебойного электропитания типа PS

  • модификации IPS (варианты исполнения: IPS-1215, IPS-1220, IPS-1230, IPS-1250, IPS-1280, IPS-12100, IPS-2415, IPS-2420, IPS-2430, IPS-2450) - импульсные с индексами "С" и "B"
  • модификации PPS (варианты исполнения: PPS-1220, PPS-1230, PPS-1250, PPS-2420, PPS-2430) - импульсные с контролем сети.

Источники соответствуют требованиям следующих государственных стандартов:

  • ДСТУ EN 60950-1:2014
  • ДСТУ EN 55022:2014
  • ДСТУ EN 55024:2014
  • ДСТУ EN 61000-3-2:2015/Зміна №1:2015/Зміна №2:2015
  • ДСТУ EN 61000-3-3:2015

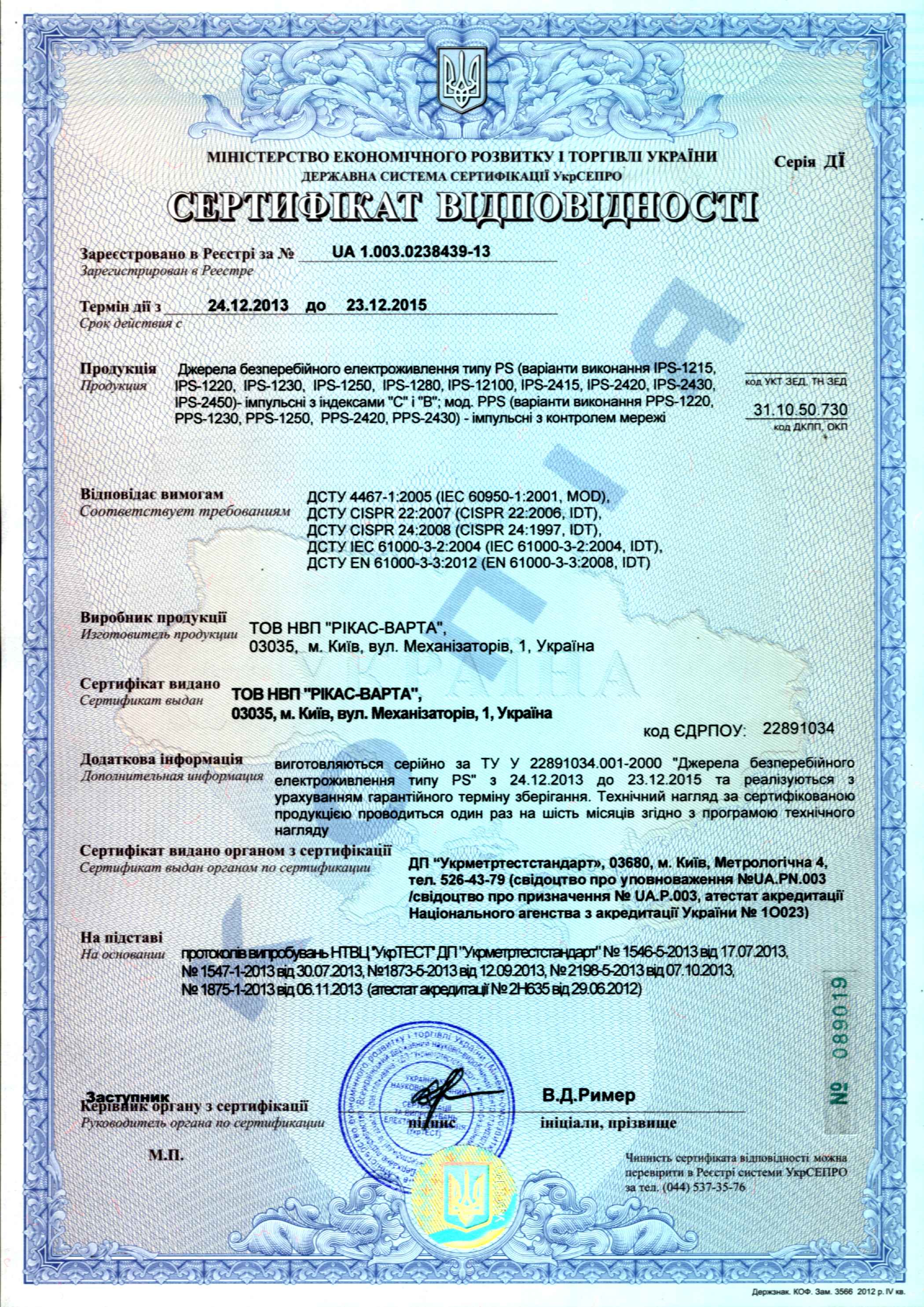

Сертификат соответствия источников на 2014-2015 годы

Сертификат соответствия 2014-2015 годов на источники бесперебойного питания типа PS

Все источники типа PS (ТУ У 22891034.001-2000 ) серий PPS и IPS сертифицированы в Украине.

Сертификат выдан Государственным предприятием "Укрметртестстандарт".

Регистрационный номер UA 1.003.0238439-13.

Срок действия с 24.12.2013 по 23.12.2015.

Сертификат распространяется на источники бесперебойного электропитания типа PS

  • модификации IPS (варианты исполнения: IPS-1215, IPS-1220, IPS-1230, IPS-1250, IPS-1280, IPS-12100, IPS-2415, IPS-2420, IPS-2430, IPS-2450) - импульсные с индексами "С" и "B"
  • модификации PPS (варианты исполнения: PPS-1220, PPS-1230, PPS-1250, PPS-2420, PPS-2430) - импульсные с контролем сети.

Источники соответствуют требованиям следующих государственных стандартов:

  • ДСТУ 4467-1:2005 (IEC 60950-1:2001, MOD)
  • ДСТУ CISPR 22:2007 (CISPR 22:2006, IDT)
  • ДСТУ CISPR 24:2008 (CISPR 24:1997, IDT)
  • ДСТУ IEC 61000-3-2:2004 (IEC 61000-3-2:2004, IDT)
  • ДСТУ EN 61000-3-3:2004 (EN 61000-3-3:1995, IDT)

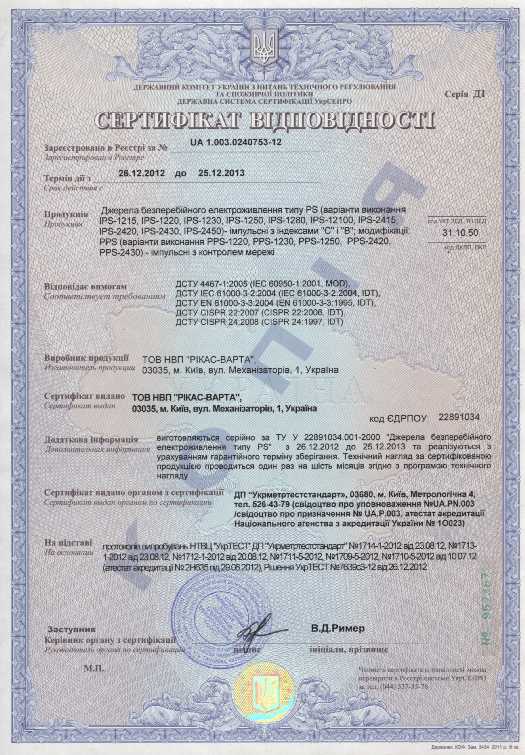

Сертификат соответствия источников на 2013 год

Сертификат соответствия 2013 года на источники бесперебойного питания типа PS

Все источники типа PS (ТУ У 22891034.001-2000 ) серий PPS и IPS до 2013 года были сертифицированы в Украине.

Сертификат выдан Государственным предприятием "Укрметртестстандарт".

Регистрационный номер UA 1.003.0240753-12.

Срок действия с 26.12.2012 по 25.12.2013.

Сертификат распространялся на источники бесперебойного электропитания типа PS

  • модификации IPS (варианты исполнения: IPS-1215, IPS-1220, IPS-1230, IPS-1250, IPS-1280, IPS-12100, IPS-2415, IPS-2420, IPS-2430, IPS-2450) - импульсные с индексами "С" и "B"
  • модификации PPS (варианты исполнения: PPS-1220, PPS-1230, PPS-1250, PPS-2420, PPS-2430) - импульсные с контролем сети.

Источники соответствуют требованиям следующих государственных стандартов:

  • ДСТУ 4467-1:2005 (IEC 60950-1:2001, MOD)
  • ДСТУ IEC 61000-3-2:2004 (IEC 61000-3-2:2004, IDT)
  • ДСТУ EN 61000-3-3:2004 (EN 61000-3-3:1995, IDT)
  • ДСТУ CISPR 22:2007 (CISPR 22:2006, IDT)
  • ДСТУ CISPR 24:2008 (CISPR 24:1997, IDT)

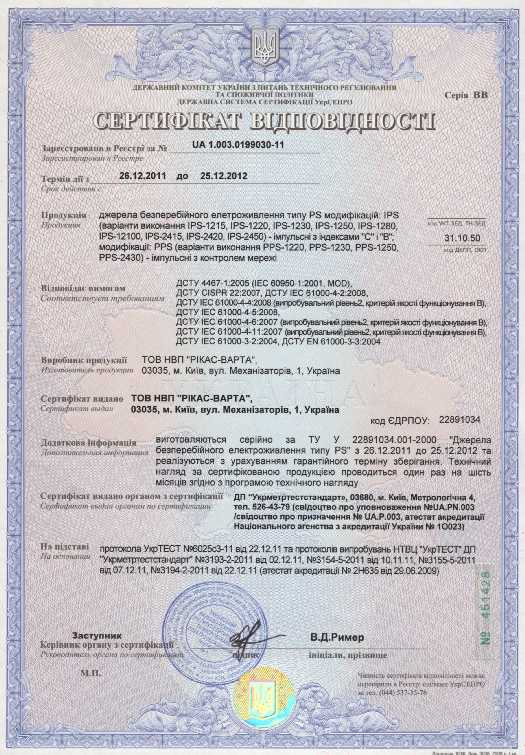

Сертификат соответствия источников PS за 2012 год

Сертификат соответствия 2012 года на источники бесперебойного питания типа PS

Предыдущий сетрификат соответствия (2012 г.) на источники бесперебойного питания типа PS (ТУ У 22891034.001-2000 ) серий PPS и IPS.

Источники соответствуют требованиям следующих государственных стандартов:

  • ДСТУ 4467-1:2005 (IEC 60950-1:2001, MOD)
  • ДСТУ CISPR 22:2007
  • ДСТУ IEC 61000-4-2:2008
  • ДСТУ IEC 61000-4-4:2008 (уровень испытаний 2, критерий качества функционирования В)
  • ДСТУ IEC 61000-4-5:2008
  • ДСТУ IEC 61000-4-6:2007 (уровень испытаний 2, критерий качества функционирования В)
  • ДСТУ IEC 61000-4-11:2007 (уровень испытаний 2, критерий качества функционирования В)
  • ДСТУ IEC 61000-3-2:2004
  • ДСТУ EN 61000-3-3:2004

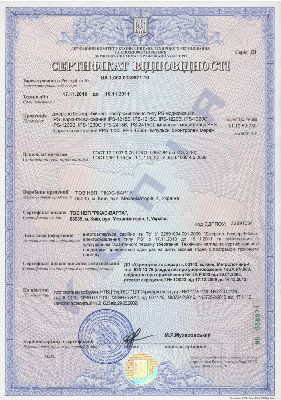

Сертификат соответствия источников PS за 2011 год

Сертификат соответствия 2011 года на источники бесперебойного питания типа PS

Предыдущий сетрификат соответствия (2011 г.) на источники бесперебойного питания типа PS (ТУ У 22891034.001-2000 ) серий PPS и IPS.

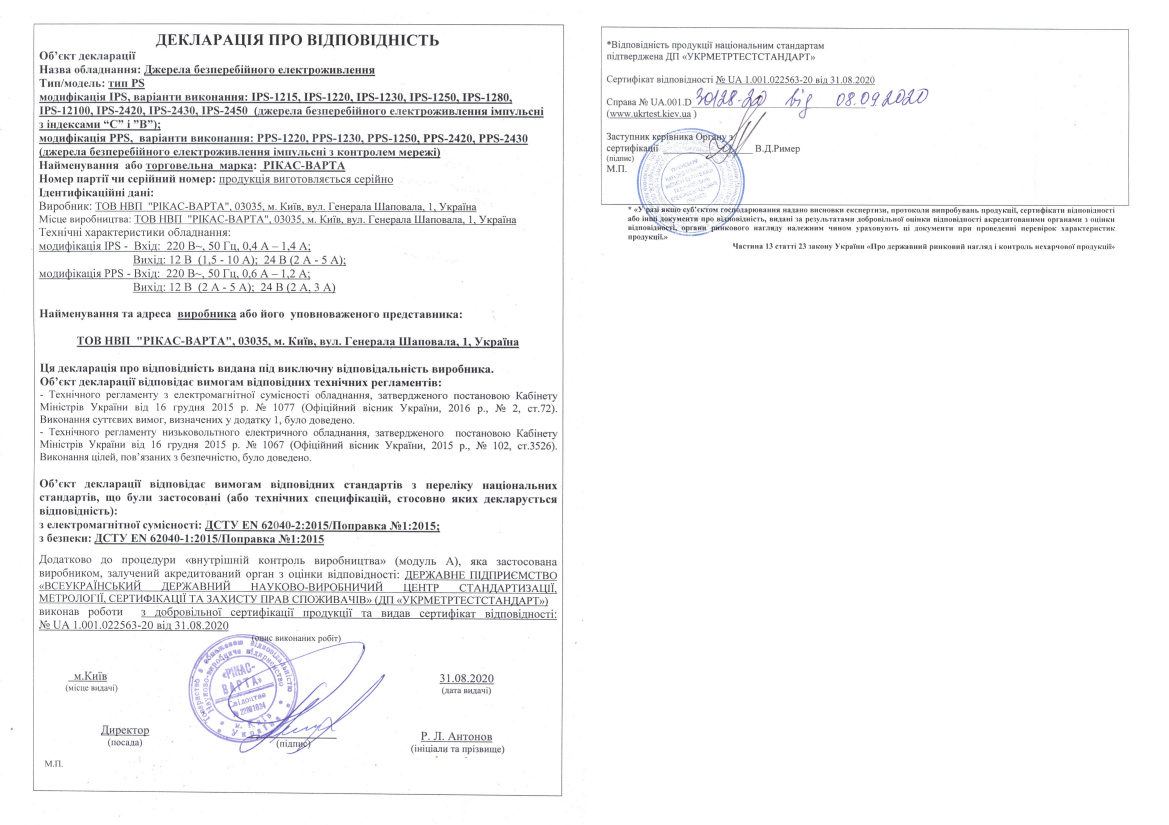

Декларация соответствия источников требованиям технических регламентов с 2016

Сертификацией источников в 2016 г. было подтверждено их соответствие требованиям технических регламентов:

  • № 785 - "электромагнитная совместимость оборудования"
  • № 1149 - "безопасность низковольтного электротехнического оборудования"

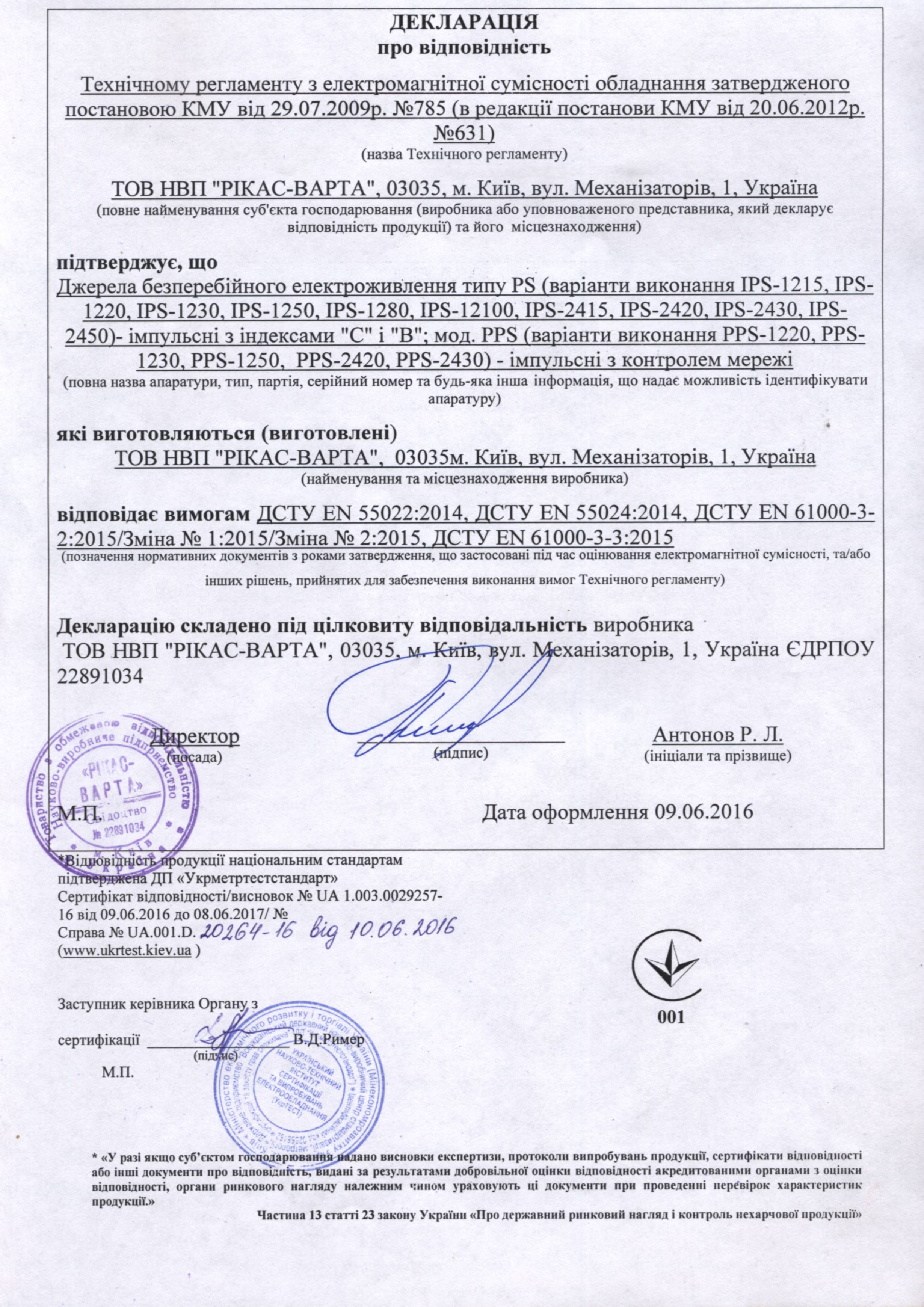

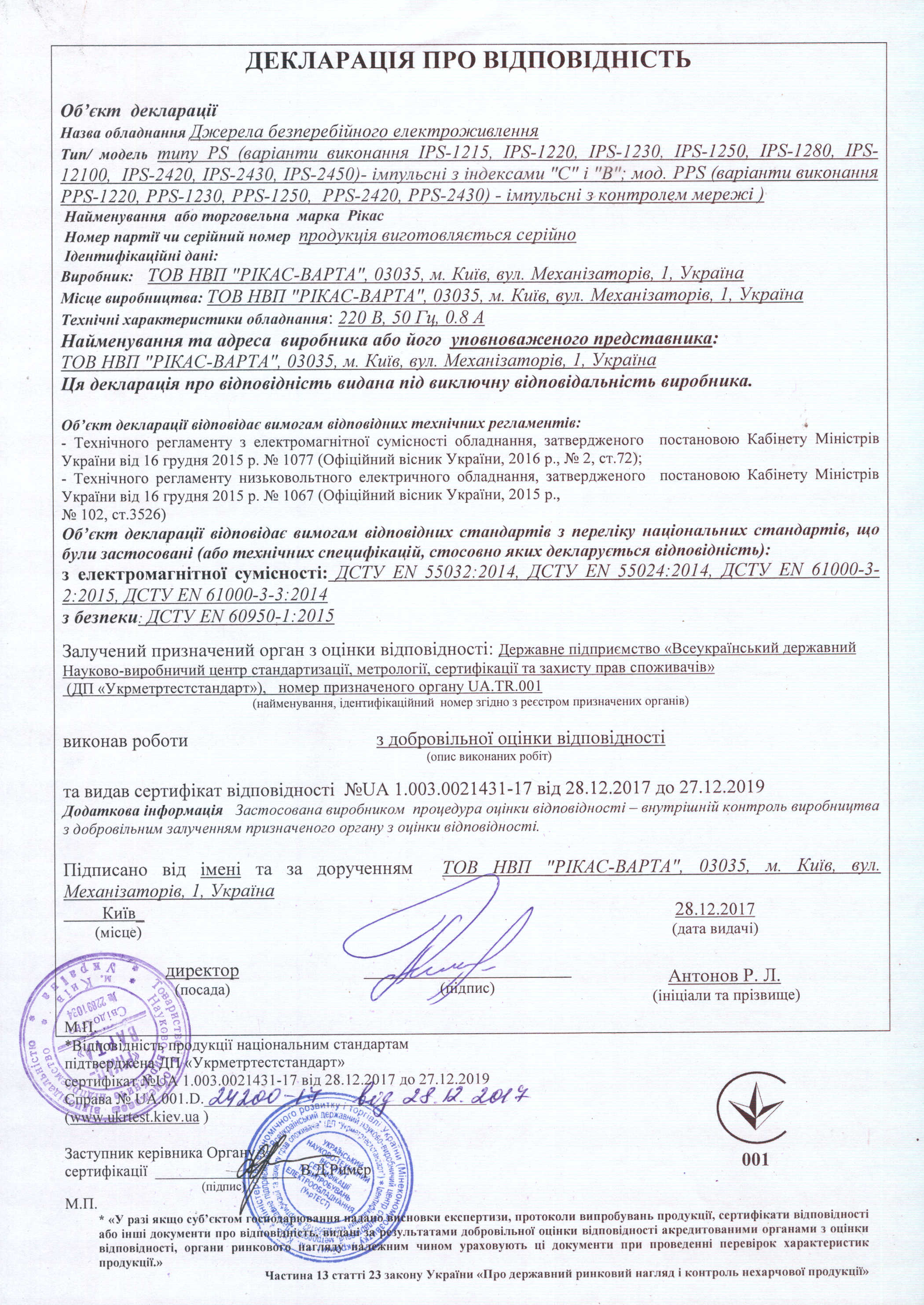

Декларация соответствия источников бесперебойного питания типа PS требованиям электромагнитной совместимости

Все источники типа PS (ТУ У 22891034.001-2000) серий PPS и IPS соответствуют требованиям технического регламента №785 и следящих стандартов:

  • ДСТУ EN 55022:2014
  • ДСТУ EN 55024:2014
  • ДСТУ EN 61000-3-2:2015/Изм.№1:2015/Изм.№2:2015
  • ДСТУ EN 61000-3-3:2015

Испытания проводились испытательной лабораторией "УкрТЕСТ" Государственного предприятием "Укрметртестстандарт".

Регистрационный номер декларации UA.001.D.020264-16.

Дата регистрации декларации 10.06.2016.

Действительность декларации можно проверить по адресу www.ukrtest.kiev.ua.

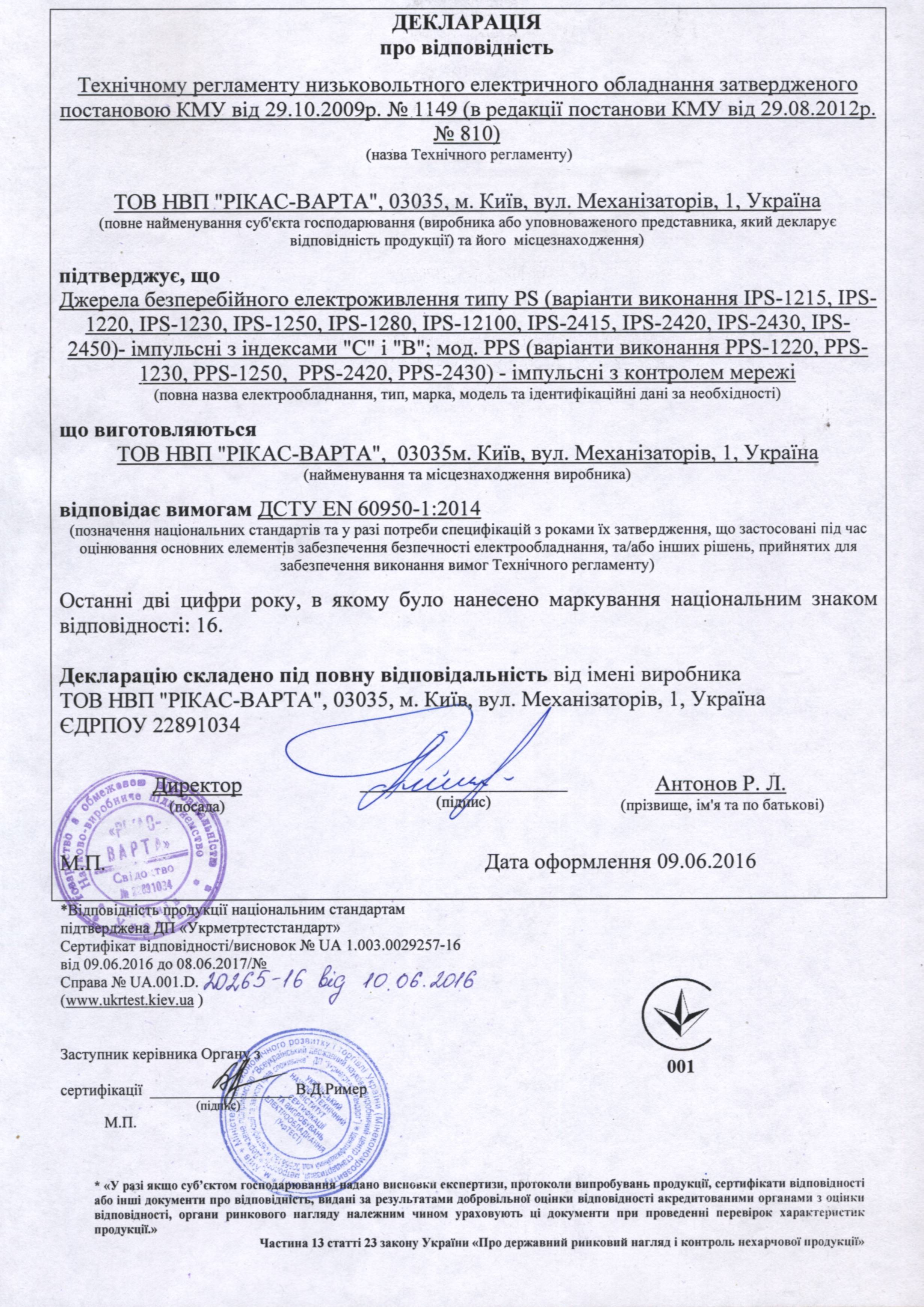

Декларация соответствия источников бесперебойного питания типа PS требованиям безопасности

Все источники типа PS (ТУ У 22891034.001-2000) серий PPS и IPS соответствуют требованиям технического регламента №1149 и ДСТУ EN 60950-1:2014.

Испытания проводились испытательной лабораторией "УкрТЕСТ" Государственного предприятием "Укрметртестстандарт".

Регистрационный номер декларации UA.001.D.020265-16.

Дата регистрации декларации 10.06.2016.

Действительность декларации можно проверить по адресу www.ukrtest.kiev.ua.

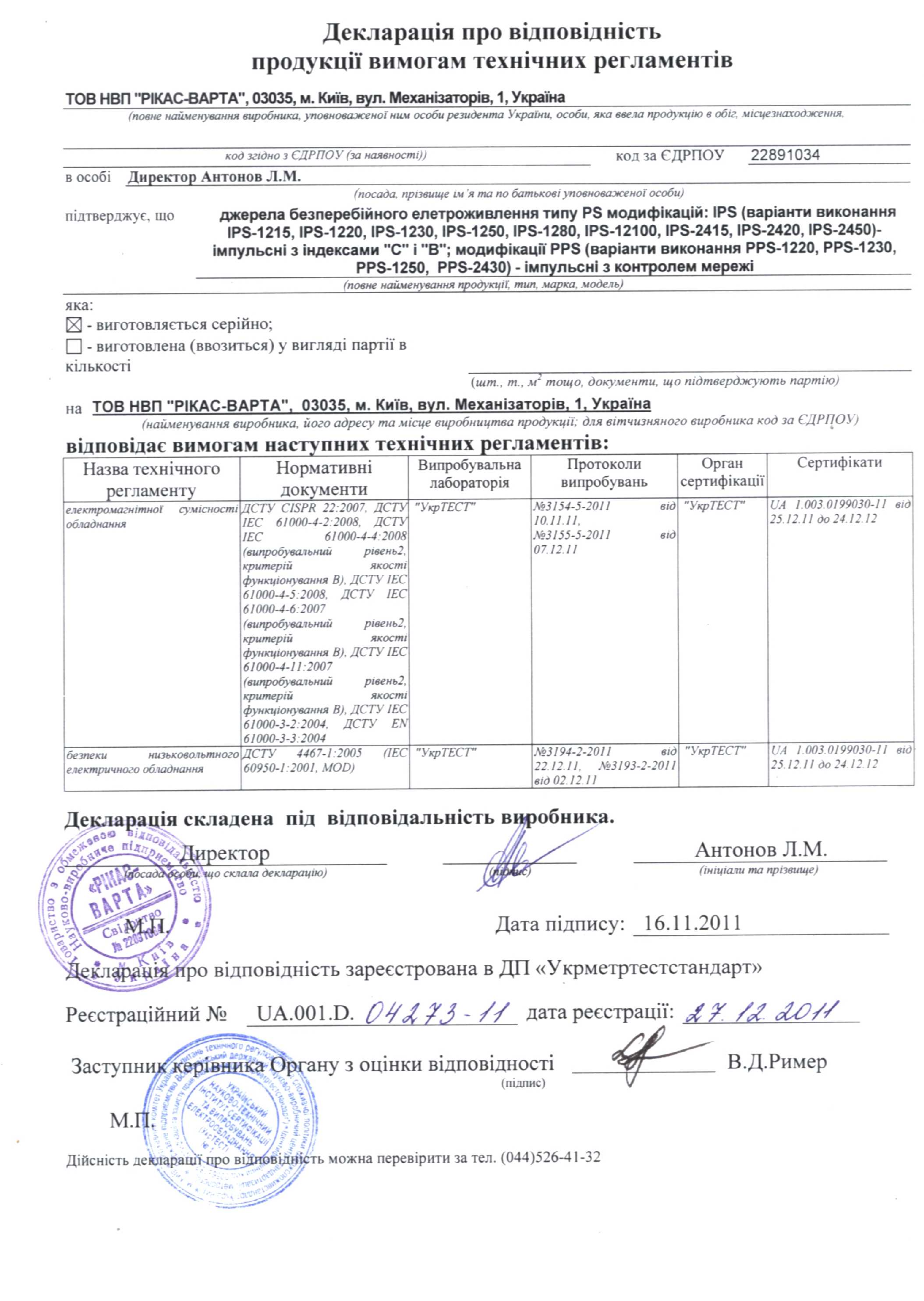

Декларация соответствия источников требованиям технических регламентов 2012-2016

Начиная с 1 Января 2012 г. в Украине вводится обязательное декларирование соответствия продукции требованиям технических регламентов.

Декларация соответствия источников бесперебойного питания типа PS требованиям технических регламентов

С целью подтверждения соответствия источников тип PS указанными требованиям, в Ноябре 2011 г. нашим предприятием были проведены испытания источников в испытательной лаборатории "УкрТЕСТ" ГП "Укрметртестстандарт", на соответствия требованиям двух технических регламентов:

  • Электромагнитная совместимость оборудования
  • Безопасность низковольтного электротехнического оборудования

Все источники типа PS (ТУ У 22891034.001-2000) серий PPS и IPS соответствуют требованиям технических регламентов.

Испытания проводились испытательной лабораторией "УкрТЕСТ" Государственного предприятием "Укрметртестстандарт".

Регистрационный номер декларации UA.001.D.04273-11.

Дата регистрации декларации 27.12.2011.

Действительность декларации можно проверти по телефону в органе регистрации (044) 526-41-32.

Сертификат распространяется на источники бесперебойного электропитания типа PS

  • модификации IPS (варианты исполнения: IPS-1215, IPS-1220, IPS-1230, IPS-1250, IPS-1280, IPS-12100, IPS-2415, IPS-2420, IPS-2450) - импульсные с индексами "С" и "B"
  • модификации PPS (варианты исполнения: PPS-1220, PPS-1230, PPS-1250, PPS-2430) - импульсные с контролем сети.

Источники соответствуют требованиям технического регламента " Электромагнитная совместимость оборудования " подтвержденных протоколами испытаний №3154-5-2011 и №3155-5-2011 согласно требованиям следующих государственных стандартов:

  • ДСТУ CISPR 22:2007
  • ДСТУ IEC 61000-4-2:2008
  • ДСТУ IEC 61000-4-4:2008 (уровень испытаний 2, критерий качества функционирования В)
  • ДСТУ IEC 61000-4-5:2008
  • ДСТУ IEC 61000-4-6:2007 (уровень испытаний 2, критерий качества функционирования В)
  • ДСТУ IEC 61000-4-11:2007 (уровень испытаний 2, критерий качества функционирования В)
  • ДСТУ IEC 61000-3-2:2004
  • ДСТУ EN 61000-3-3:2004

Источники соответствуют требованиям технического регламента " Безопасность низковольтного электротехнического оборудования " - подтверждено протоколами испытаний №3194-2-2011 и №3193-2-2011 согласно требованиям государственного стандарта ДСТУ 4467-1:2005 (IEC 60950-1:2001, MOD).

Структура обозначения источников бесперебойного питания типа PS

Обозначение источника бесперебойного питания типа PS состоит из нескольких полей, каждое из которых однозначно определяют его серию, номинальное выходное напряжение, номинальный ток нагрузки, установленные в источник средства диагностики, габариты корпуса, а также тип подключаемых к источнику аккумуляторных батарей.

Ниже приведена структура записи типа источника при заказе и в конструкторской документации.

Рассмотрим ее на примере такого обозначения: IPS-12100B-07

  • "IPS" - серия источников

    • IPS * - источники, построенные на основе понижающего трансформатора и импульсного стабилизатора напряжения
    • PPS - источники, построенные на основе понижающего трансформатора и импульсного стабилизатора напряжения со средствами диагностики
    • UPS - источники, построенные на основе понижающего трансформатора и линейного стабилизатора напряжения. Серия снята с производства в 2009 г. из-за узкого сетевого диапазона (184 - 242 В).

    * - источники 12 В с выходным током 8 А и 10 А, а также 24 В с током 5 А приводятся на основе импульсных высоковольтных трансформаторов, т.е. без понижающего сетевого трансформатора.

  • "12" - номинальное выходное напряжение источника

    • 12 - номинальное выходное напряжение 12 В (диапазон изменения от 10,8 В до 13,2 В)
    • 24 - номинальное выходное напряжение 24 В (диапазон изменения от 21 до 27 В)

  • "100" - номинальный ток нагрузки

    Возможно обозначение из 2 или 3 цифр, которые указывают ток в 100 мА.

    • 08 - номинальный ток нагрузки 0,8 А
    • 10 - номинальный ток нагрузки 1,0 А
    • 15 - номинальный ток нагрузки 1,5 А
    • 20 - номинальный ток нагрузки 2,0 А
    • 30 - номинальный ток нагрузки 3,0 А
    • 50 - номинальный ток нагрузки 5,0 А
    • 80 - номинальный ток нагрузки 8,0 А
    • 100 - номинальный ток нагрузки 10,0 А

    Указанный в обозначении ток нагрузки источника является номинальным, поэтому блок может отдавать его в нагрузку круглосуточно и непрерывно, независимо от напряжения в сети 220В, наличия или отсутствия АБ, а так же независимо от состояния заряда подключенной батареи.

  • "B" - индекс средств диагностики

    • без индекса - источники с полным комплектом средств диагностики (только для серии PPS)
    • B - установлен только блок контроля несанкционированного доступа
    • C - без средств диагностики

  • "07" - код конструктивного исполнения (две цифры), определяет тип корпуса и тип запорного механизма

    Первая цифра - код запорного механизма:

    • 0 - механический замок
    • 1 - крышка закрывается винтом

    Вторая цифра - код типоразмера корпуса.

    • 0 - размеры 205 х 230 х 85 мм, возможна установка одной АБ 12 В емкостью 7 А/ч
    • 2 - размеры 205 х 230 х 115 мм, возможна установка АБ 12 В емкостью 12 А/ч
    • 3 - размеры 205 х 340 х 85 мм, возможна установка одной АБ 12 В емкостью 18 А/ч или двух АБ 12 В по 7 А/ч
    • 5 - размеры 260 х 340 х 95 мм, возможна установка одной АБ 12 В емкостью 18 А/ч или двух АБ 12 В по 7 А/ч
    • 7 - размеры 395 х 310 х 95 мм, возможна установка одной АБ 12 В емкостью 18 А/ч
    • 9 - специальные источники в корпусах по чертежам заказчика. Выпускается несколько стандартных моделей под АБ большой емкости (40 и 65 А/ч) с индексами -09/40 и -09/65.

    Кроме этого для уличных источников питания вместо цифрового кода применяется специальное буквенное обозначение:

    • ip - источник уличного исполнения
    • ip PLUS - источник уличного исполнения со стабилизацией температуры внутри корпуса
