Уличные источники бесперебойного питания исполнений "IP" и "IP PLUS"
Уличные источники бесперебойного питания серии IPS (ТУ У 22891034.001-2000) исполнений IP и IP PLUS предназначены для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В эксплуатирующейся в условиях улицы и неотапливаемых помещений.
Степень защиты корпуса этих источников соответствует требованиям международных стандартов IP (IEC 60529 и DIN 40050), класс защиты "IP65".
Для монтажа на улице источники бесперебойного питания исполнения IP выполнены в герметичных пластиковых корпусах со степенью защиты IP65, оборудованы независимыми герметичными кабельными вводами для подключения к сети 220 В и для вывода кабеля питания нагрузки.
Бесперебойное питания нагрузки достигается за счет установки в их корпуса аккумуляторной батареи напряжения 12 В емкостью от 7 А/ч до 9 А/ч.
Источники бесперебойного питания (ИБП) построены с использованием понижающего трансформатора и импульсного стабилизатора напряжения. Применение трансформатора обеспечивает высокую устойчивость источников к низкому качеству электросети 220 В, а импульсного стабилизатора - высокий КПД, малый нагрев в замкнутом объеме герметичного корпуса и широкий диапазон сети 220 В.
С целью работы в условиях уличных температур в источниках применяются специализированные электронные компоненты с рабочим диапазоном от минус 25 °C до 105 °C.
Варианты уличных источников бесперебойного питания исполнения IP
|

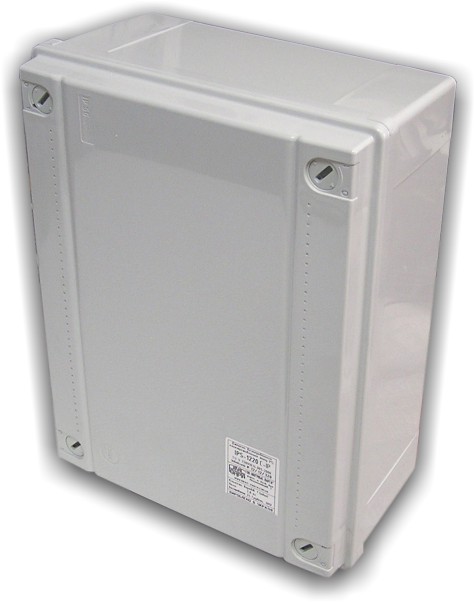

IPS-1220C-ip - Уличный источник бесперебойного питания (12 В - 2 А)
Уличный источник бесперебойного питания IPS-1220C-ip (исполнение IP) предназначен для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В с током потребления 2 А. Выполнен в герметичном корпусе класса защиты IP65, благодаря чему может монтироваться как на улице, так и в неотапливаемых помещениях.
Подробное описание и параметры IPS-1220C-IP...
Номинальное выходное напряжение, В |
|
12 ± 1,2 |
Номинальный ток нагрузки, А* |
|
2 |
Рабочий диапазон напряжения сети*, В |
|
176 - 253 В |
Тип устанавливаемых АБ (вариант №1) |
|
7 А/ч x 12 В - 1 шт. |
Время непрерывной работы от АБ (вариант №1), не менее, ч |
|
0,9 (при -25°С) |
Рабочий диапазон температур, град. C |
|
-25°C ... +50°C |
|
|
IPS-1230C-ip - Уличный источник бесперебойного электропитания (12 В - 3 А)
Уличный источник бесперебойного электропитания IPS-1230C-ip исполнения IP предназначен для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В с номинальным током нагрузки 3 А. Данный источник выполнен в герметичном корпусе класса защиты IP65, благодаря чему может монтироваться как в неотапливаемых помещениях, так и на улице.
Подробное описание и параметры IPS-1230C-IP...
Номинальное выходное напряжение, В |
|
12 ± 1,2 |
Номинальный ток нагрузки, А* |
|
3 |
Рабочий диапазон напряжения сети*, В |
|
176 - 253 В |
Тип устанавливаемых АБ (вариант №1) |
|
7 А/ч x 12 В - 1 шт. |
Время непрерывной работы от АБ (вариант №1), не менее, ч |
|
0,6 (при -25°С) |
Рабочий диапазон температур, град. C |
|
-25°C ... +50°C |
|
Уличные источники бесперебойного питания серии IPS исполнения IP PLUS представляют собой специализированные источники со встроенной системой регулирования температуры внутри из корпуса.
В эти источники вмонтирован специальный блок термостабилизации, который выполняет контроль и регулирование температуры во внутреннем объеме корпуса:
- при повышении температуры до 45 °С включается встроенный вентилятор, ускоряющий процесс охлаждения элементов
- при снижении температуры до 10 °С включается встроенный нагреватель, расположенный в нижней части корпуса, для подогрева в первую очередь аккумулятора, а также электронной схемы стабилизатора
Главными преимуществами такой температурной стабилизации являются:
- увеличение времени бесперебойной работы источника при низких температурах, т.к. остывший до 0 °С аккумулятор обычно теряет до 50% своей начальной емкости
- увеличение срока службы аккумулятора за счет исключения его перегрева в летнее время
- продление срока службы источника за счет поддержания более комфортных условий эксплуатации его электронных компонентов (поддерживаемый внутри рабочий диапазон температур от 10 °С до 45 °С, вместо допустимого для установленных элементов от минус 25 °С до 105 °С)
- возможность встраивать в источник дополнительное оборудование, предназначенное для работы в диапазоне температур от плюс 5 °С до плюс 50 °С (присутствует только в источнике IPS-1230C-ip PLUS)
В остальном данные источники аналогичны источникам обычного уличного исполнения IP.
Варианты уличных ИБП исполнения IP PLUS
|
IPS-1220C-ip PLUS - Уличный источник бесперебойного питания (12 В - 2 А) термостабилизированный
Уличный источник бесперебойного питания IPS-1220C-ip PLUS (исполнение IP PLUS) предназначен для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В с током потребления 2 А. Выполнен в герметичном корпусе класса защиты IP65, благодаря чему может эксплуатироваться на улице. Особенностью этого исполнения источника является встроенный регулятор температуры поддерживающий температуру внутри его корпуса в диапазоне от плюс 10°C до 45°C.
Подробное описание и параметры IPS-1220C-IP PLUS...
Номинальное выходное напряжение, В |
|
12 ± 1,2 |
Номинальный ток нагрузки, А* |
|
2 |
Рабочий диапазон напряжения сети*, В |
|
176 - 253 В |
Тип устанавливаемых АБ (вариант №1) |
|
7 А/ч x 12 В - 1 шт. |
Время непрерывной работы от АБ (вариант №1), не менее, ч |
|
1,7 |
Рабочий диапазон температур, град. C |
|
-25°C ... +50°C |
|
|

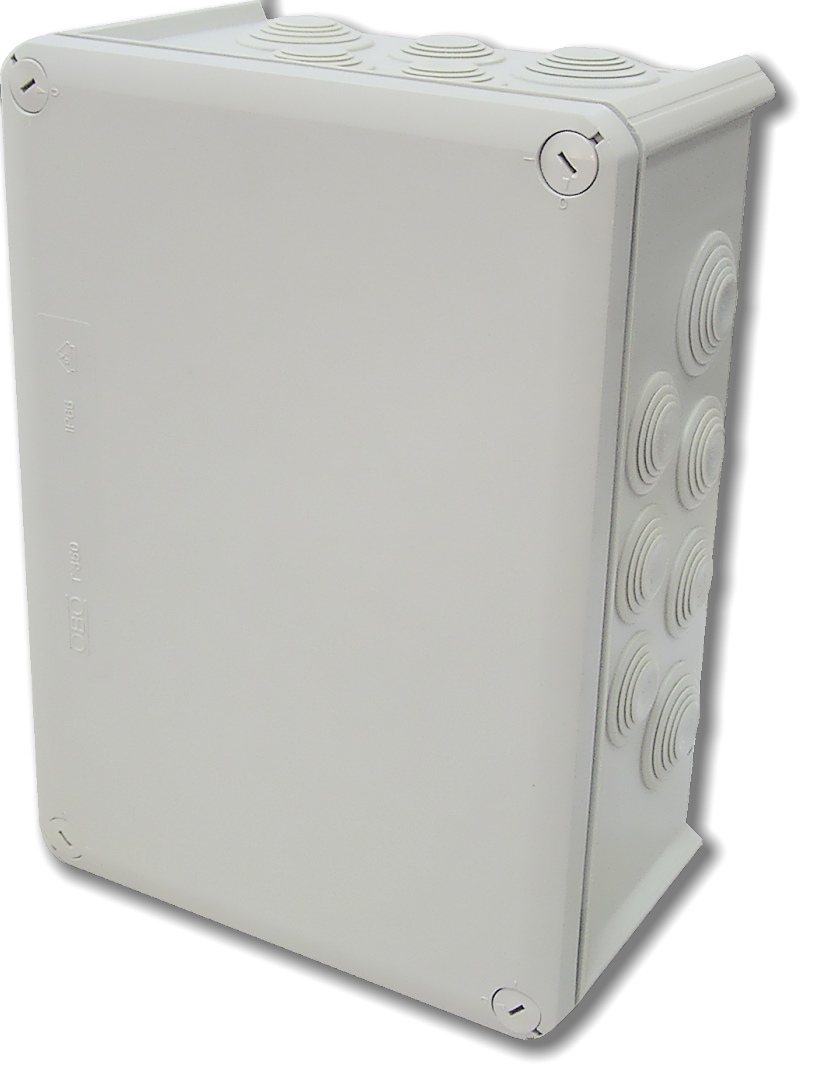

IPS-1230C-ip PLUS - Уличный ИБП 12 В 3 А, термостабилизированный, для встраиваемой аппаратуры
Уличный ИБП (источник бесперебойного электропитания) IPS-1230C-ip PLUS (исполнение IP PLUS) предназначен для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В с номинальным током нагрузки 3 А. Данный источник выполнен в герметичном корпусе класса защиты IP65, благодаря чему может монтироваться на улице. Главная особенность данного источника - встроенный терморегулятор поддерживающий температуру внутри его корпуса в пределах 10°C до 45°C, а также увеличенный габарит корпуса для встраивания дополнительной аппаратуры, в т.ч. и непредназначенной для работы на улице.
Подробное описание и параметры IPS-1230C-IP PLUS...
Номинальное выходное напряжение, В |
|
12 ± 1,2 |
Номинальный ток нагрузки, А* |
|
3 |
Рабочий диапазон напряжения сети*, В |
|
176 - 253 В |
Тип устанавливаемых АБ (вариант №1) |
|
7 А/ч x 12 В - 1 шт. |
Время непрерывной работы от АБ (вариант №1), не менее, ч |
|
1,2 |
Рабочий диапазон температур, град. C |
|
-25°C ... +50°C |
|
Основные особенности ИБП IPS исполнений "IP" и "IP PLUS"
Условия эксплуатации уличных источников бесперебойного питания:
- диапазон температуры окружающей среды от минус 25°С до плюс 50°С
- степень защиты корпуса IP65
Источники выполняют следующие функции:
- питание нагрузки стабилизированным напряжением 12 В постоянного тока
- бесперебойное питание нагрузки за счет автоматического перехода на работу от аккумуляторной батареи (АБ) при пропадании напряжения в сети 220 В
- отключают АБ от нагрузки при ее разряде до минимально-допустимого напряжения - защита АБ от глубокого разряда
- автоматически начинают заряд АБ после восстановления напряжения сети 220 В
- производят заряд АБ стабилизированным током - режим зарядного устройства
- индицируют наличие напряжения в сети и на выходе источника (индикаторы расположены внутри корпуса источника)
С платы стабилизатор напряжения источника IPS выведено 2 индикатора:
- МЕРЕЖА 220 В - указывает на наличие напряжения в сети 220 В
- ВИХIД 12 В - светится при наличии выходного напряжения
Средства защиты источников исполнений IP и IP PLUS
Все уличные источники IPS исполнений IP и IP PLUS оборудованы средствами защиты:
- электронным ограничителем тока нагрузки - защита от перегрузки и короткого замыкания на выходе
- самовосстанавливающимся предохранителем в цепи АБ - защита батареи от перегрузки и замыкания
- защитой от неверной полярности подключения АБ, в т.ч. и при работающем источнике
- отключением АБ при ее разряде до минимального напряжения - защита от глубокого разряда
Варианты исполнения уличных источников "IP" и "IP PLUS"
Уличные источники бесперебойного питания IPS выпускаются с выходным напряжением 12 В на 2 тока нагрузки:
- IPS-1220C-... - номинальный ток нагрузки 2 А
- IPS-1230C-... - номинальный ток нагрузки 3 А
Используемый при изготовлении корпус позволяет устанавливать в ИБП одну АБ емкостью от 7 до 9 А/ч.
Кроме этого каждый источник производится в двух вариантах исполнениях, отличающихся способом регулирования температуры внутри его корпуса (обозначается индексом в конце наименования):
- исполнение ...-IP - источник уличного исполнения без стабилизации температуры
- исполнение ...-IP PLUS - источник уличного исполнения со стабилизацией температуры внутри корпуса
Перечень документов на уличные источники бесперебойного питания исполнений IP и IP PLUS
Все источники питания серии IPS производятся серийно, согласно единых технических условий на источники типа PS - ТУ У 22891034.001-2000.
На все источники IPS распространяется действие:
- сертификата соответствия - UA 1.003.0021431-17, действительного до 27.12.2019
- декларации электромагнитной совместимости и безопасности низковольтного электротехнического оборудования - UA.001.D.024200-17
- паспорта и руководства по эксплуатации - РВКД.316211570.001
Электронные копии сертификата и декларации доступны по ссылке
Паспорт и руководство по эксплуатации источников исполнения IP и IP PLUS
- Паспорт IPS (Размер: 381 Кбайт / Последнее изменение: 2015-01-15 19:29:00)
|
