UPS-AC - источники питания переменного тока
Данные источники питания предназначены для электропитания потребителей нестабилизированным напряжением переменного тока, например, камер видеонаблюдения, находящиеся на значительном удалении от места установки источника.
Источники переменного тока производятся в 4 вариантах исполнения, отличающихся номинальным значение током нагрузки:
|
UPS-2415AC-7 - источник питания переменного тока (24В - 1,5А)
Источник питания напряжением переменного тока UPS-2415AC-7 предназначен для электропитания потребителей нестабилизированным напряжением переменного тока. После пропадания напряжения в сети источник не формирует напряжение на выходе. При восстановлении напряжения в сети источник возобновляет электропитание нагрузки.
Подробное описание и параметры UPS-2415AC-7...
Номинальное выходное напряжение, В |
|
26 ± 4 |
Номинальный ток нагрузки, А* |
|
1,5 |
Рабочий диапазон напряжения сети*, В |
|
187 - 253 В |
Мощность, потребляемая от сети, не более, ВА |
|
185 |
|
|
UPS-2425AC-7 - источник электропитания переменного тока (24В - 2,5А)
Источник электропитания переменного тока UPS-2425AC-7 предназначен для питания потребителей нестабилизированным напряжением 24 В током 2,5 А. В случае пропадания напряжения в сети источник не формирует напряжение на выходе, а поле восстановлении 220 В - возобновляет питание нагрузки.
Подробное описание и параметры UPS-2425AC-7...
Номинальное выходное напряжение, В |
|
26 ± 4 |
Номинальный ток нагрузки, А* |
|
2,5 |
Рабочий диапазон напряжения сети*, В |
|
187 - 253 В |
Мощность, потребляемая от сети, не более, ВА |
|
185 |
|
|
UPS-2440AC-7 - источник питания переменного напряжения (24В - 4А)
Источник питания переменного напряжения UPS-2440AC-7 предназначен для электропитания потребителей нестабилизированным напряжением 24 В током 4 А. После исчезновения напряжения в сети 220 В источник прекращает питание нагрузки. Электропитание возобновляется с восстановлением напряжения в сети 220 В.
Подробное описание и параметры UPS-2440AC-7...
Номинальное выходное напряжение, В |
|
26 ± 4 |
Номинальный ток нагрузки, А* |
|
4 |
Рабочий диапазон напряжения сети*, В |
|
187 - 253 В |
Мощность, потребляемая от сети, не более, ВА |
|
185 |
|
|
UPS-2465AC-7 - источник электропитания переменного напряжения (24В - 6,5А)
Источник электропитания переменного напряжения UPS-2465AC-7 используется для питания потребителей нестабилизированным напряжением 24 В током 6,5 А. В случае пропадания напряжения в сети 220 В источник прекращает электропитание нагрузки. С возобновлением напряжение в сети 220 В питание нагрузки продолжается.
Подробное описание и параметры UPS-2465AC-7...
Номинальное выходное напряжение, В |
|
26 ± 4 |
Номинальный ток нагрузки, А* |
|
6,5 |
Рабочий диапазон напряжения сети*, В |
|
187 - 253 В |
Мощность, потребляемая от сети, не более, ВА |
|
185 |
|
Отличительные особенности источников питания переменного тока UPS-AC

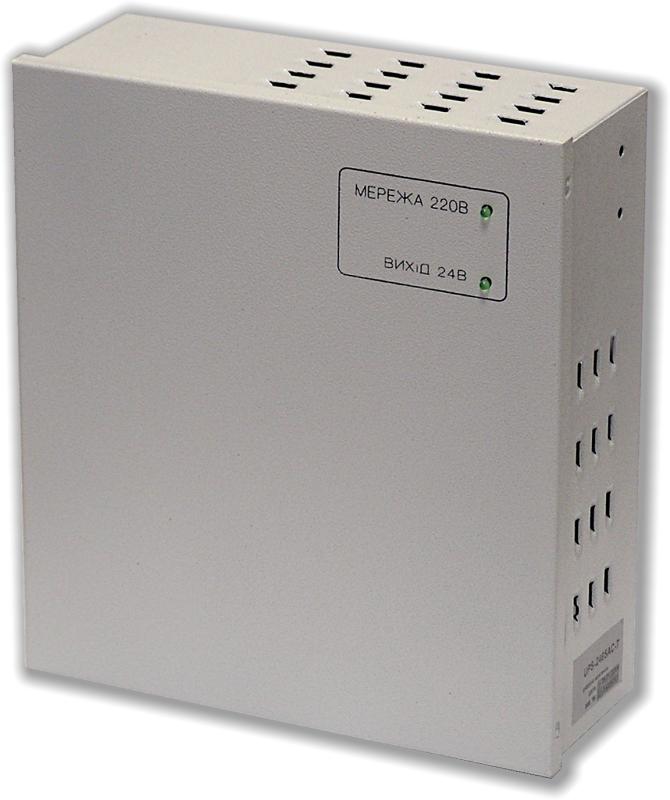

Источники выполнены в металлических корпусах, передняя крышка которых закрывается на защелки.
Копус источника оборудован:
- клеммной колодкой с вставкой плавкой (предохранителем) в цепи подключения источника к сети 220 В
- клеммной колодкой с вставкой плавкой (предохранителем) в цепи подключения нагрузки к источнику
- клеммой подключения корпуса источника к шине защитного заземления
- индикаторами наличия входного и выходного напряжений
Источники питания обеспечивает световую индикацию следующих режимов работы:
- МЕРЕЖА 220 В индикатор светится при наличии напряжения в сети 220 В
- ВИХIД 24 В индикатор светится при наличии выходного напряжения
При пропадании напряжения в сети 220 В напряжение на выходе источника также исчезает, а после его восстановления источник автоматически возобновляет электропитания подключенной нагрузки.
В случае организации бесперебойного питания при помощи внешнего ИБП напряжения 220 В, на вход источников серии UPS-AC допускается подавать только синусоидальное напряжение.
Номенклатура источников питания переменного тока серии UPS-AC
Источники питания серии UPS-AC производятся с выходным переменным напряжением 24В и следующими номинальными значениями тока нагрузки:
- UPS-2415AC-7 - ток нагрузки 1,5 А
- UPS-2425AC-7 - ток нагрузки 2,5 А
- UPS-2440AC-7 - ток нагрузки 4,0 А
- UPS-2465AC-7 - ток нагрузки 6,5 А
Указанный в обозначении источника ток нагрузки является номинальным, и гарантируется для режима непрерывной работы при любом сочетании неблагоприятных факторов: напряжение в сети, температура окружающей среды.
Электронная документация на источники UPS-AC
Все источники питания переменного тока UPS-AC производятся серийно, согласно единой конструкторской документации РВКД.311050730.006
Ниже приведена электронная версия паспорта:
|
