Корпуса источников бесперебойного питания типа PS (PPS, IPS)
Общие сведения о конструкции корпуса
Все источники типа PS производятся в металлических корпусах, окрашенных порошковой краской белого цвета, с нанесенной на передней панели маркировкой серии блока питания и назначения индикаторов состояния.
Конструкция корпуса обеспечивает размещение в нем:
- понижающего трансформатора или импульсного высоковольтного преобразователя
- стабилизатора напряжения с зарядным устройством
- одного или двух аккумуляторов, питающих нагрузку при пропадании напряжения в сети 220 В
- клемм для подключения к сети 220 В, защитному заземления и к нагрузке
Правила обозначения корпуса источника PS (PPS, IPS)
Тип корпуса, в котором собран источник, обозначается последними двумя цифрами в коде условного обозначения источника.
Первая цифра в коде указывает:
- "0" - корпус закрывается на замок
- "1" - корпус закрывается винтом
Вторая цифра определяет габаритные размеры корпуса и возможные типы аккумуляторных батарей, устанавливаемых в источник.
Специальные корпус, изготавливаемые по чертежам заказчика, любо специфические источника позволяеющие встравивать в них контроллеры, обозначаются кодом "-09" или "-19".
Перечень унифицированных корпусов источников типа PS
Указаны габаритные размеры корпуса ИБП, а также тип устанавливаемых в них батарей.
|

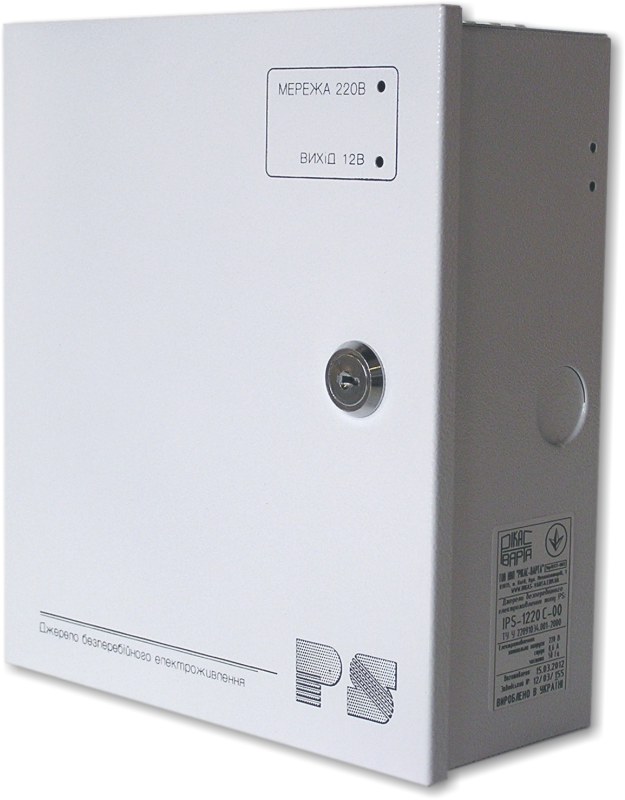

Корпус «-00» источников PS
Миниатюрный корпус, обеспечивающий установку одной аккумуляторной батареи напряжения 12 В, емкостью 7 А/ч.
Подробное описание и параметры Корпус-00...
Ширина, мм |
|
205 |
Высота, мм |
|
230 |
Глубина, мм |
|
85 |
Тип устанавливаемых АБ (вариант №1) |
|
7 А/ч x 12 В - 1 шт. |
|
|

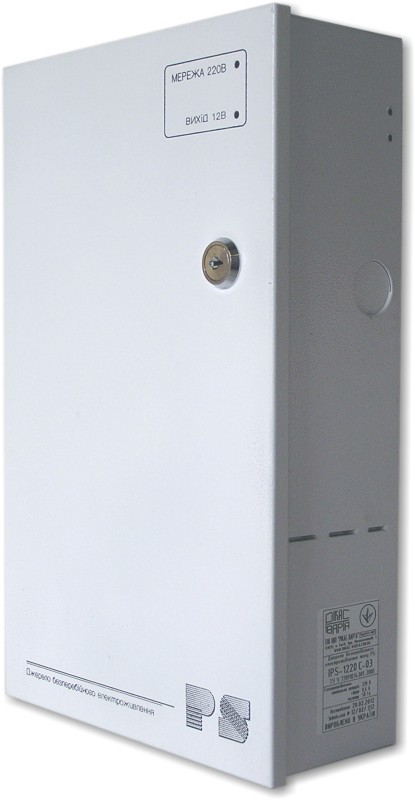

Корпус «-03» источников PS
Корпус обеспечивает установку одной АБ 12 В емкостью 18 А/ч или двух аккумуляторных батареи напряжения 12 В емкостью 7 А/ч (суммарная емкость 14 А/ч). Используется в источниках требующих увеличенного времени резервирования, в блоках питания большой выходной мощности, а также в источниках с выходным напряжением 24 В.
Подробное описание и параметры Корпус-03...
Ширина, мм |
|
205 |
Высота, мм |
|
340 |
Глубина, мм |
|
85 |
Тип устанавливаемых АБ (вариант №1) |
|
18 А/ч х 12 В - 1 шт. |
Тип устанавливаемых АБ (вариант №2) |
|
7 А/ч x 12 В - 2 или 1 шт. |
|
|

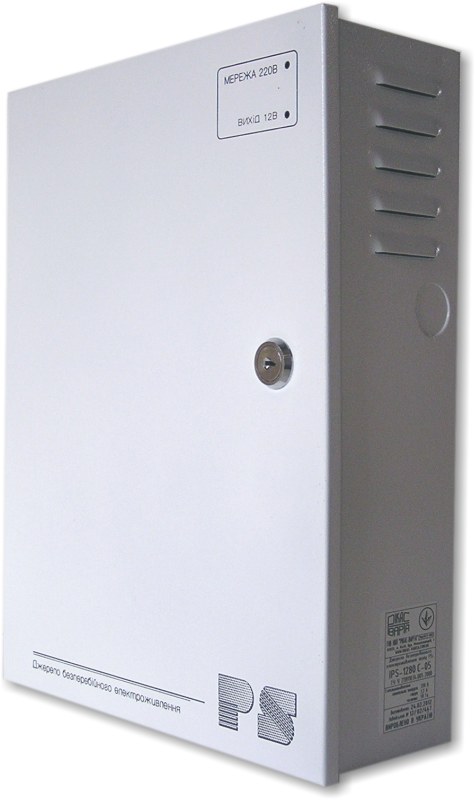

Корпус «-05» источников PS
Корпус позволяет установить одну аккумуляторную батарею 12 В емкостью 18 А/ч или две АБ напряжения 12 В емкостью 7 А/ч. Отличается увеличенными габаритными размерами и используется в источниках с током нагрузки 3 А, 5 А и 8 А.
Подробное описание и параметры Корпус-05...
Ширина, мм |
|
260 |
Высота, мм |
|
340 |
Глубина, мм |
|
95 |
Тип устанавливаемых АБ (вариант №1) |
|
18 А/ч х 12 В - 1 шт. |
Тип устанавливаемых АБ (вариант №2) |
|
7 А/ч x 12 В - 2 или 1 шт. |
|
|

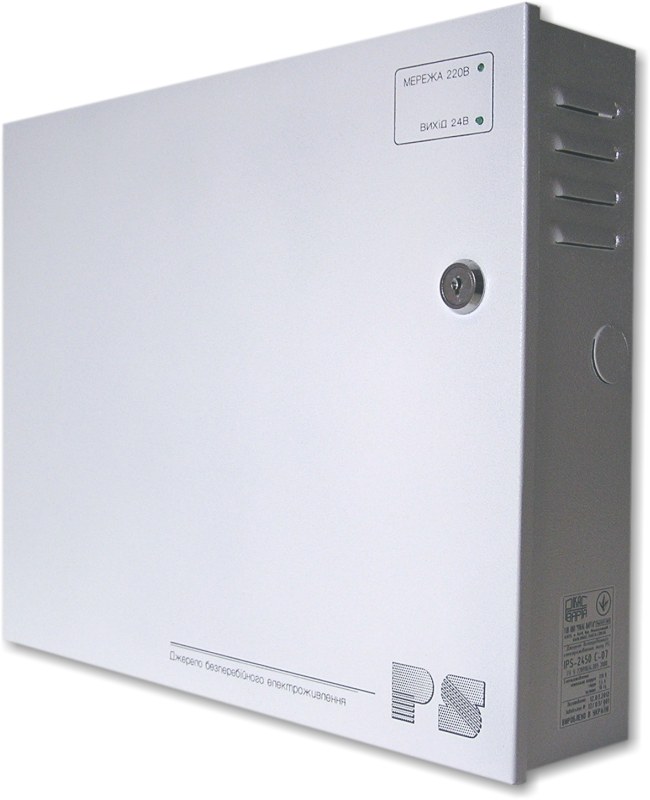

Корпус «-07» источников PS
В данном типе корпуса изготавливаются источники большой мощности, для резервирования выходного напряжения которых используется две аккумуляторные батареи напряжения 12 В, емкостью 18 А/ч.
Подробное описание и параметры Корпус-07...
Ширина, мм |
|
260 |
Высота, мм |
|
340 |
Глубина, мм |
|
95 |
Тип устанавливаемых АБ (вариант №1) |
|
18 А/ч х 12 В - 1 шт. |
Тип устанавливаемых АБ (вариант №2) |
|
7 А/ч x 12 В - 2 или 1 шт. |
|
|

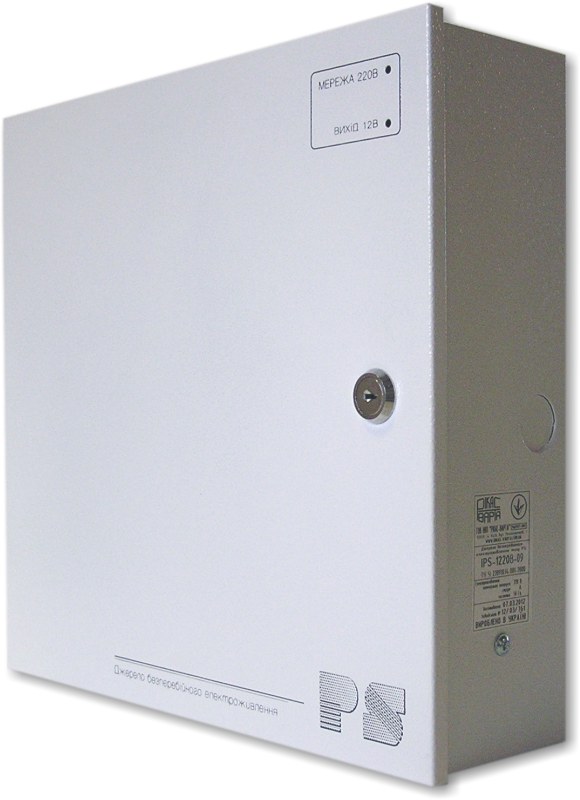

Корпус «-09» источников PS
Корпус «-09» изготавливается по чертежам заказчика.
Как правило данный корпус используется для размещения внутри источника дополнительного контроллера.
Подробное описание и параметры Корпус-09...
Ширина, мм |
|
335 |
Высота, мм |
|
315 |
Глубина, мм |
|
90 |
Тип устанавливаемых АБ (вариант №1) |
|
7 А/ч x 12 В - 1 шт. |
|
|

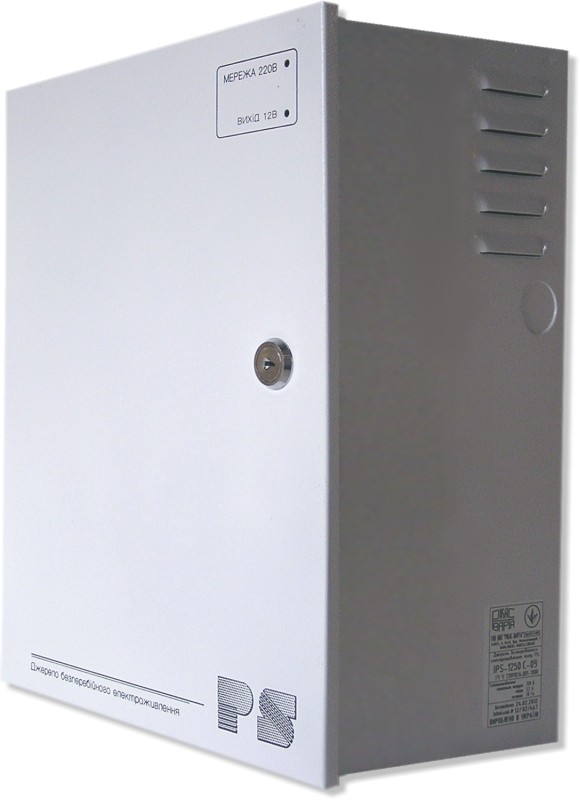

Корпус «-09/40» источников PS
Корпус используется при производстве источников напряжения 12 В с током 5 А, позволяющих резервировать выходное напряжение аккумулятором емкостью 40 А/ч.
Подробное описание и параметры Корпус-09/40...
Ширина, мм |
|
265 |
Высота, мм |
|
335 |
Глубина, мм |
|
180 |
Тип устанавливаемых АБ (вариант №1) |
|
40 А/ч х 12 В - 1 шт. |
|
|
Корпус «-09/65» источников PS
Корпус используется при производстве источников напряжения 12 В с током 5 А. Для резервирования выходного напряжения при пропадании сети 220 В используется аккумулятор 12 В емкостью 65 А/ч.
Подробное описание и параметры Корпус-09/65...
Ширина, мм |
|
350 |
Высота, мм |
|
320 |
Глубина, мм |
|
180 |
Тип устанавливаемых АБ (вариант №1) |
|
65 А/ч х 12 В - 1 шт. |
|
|
