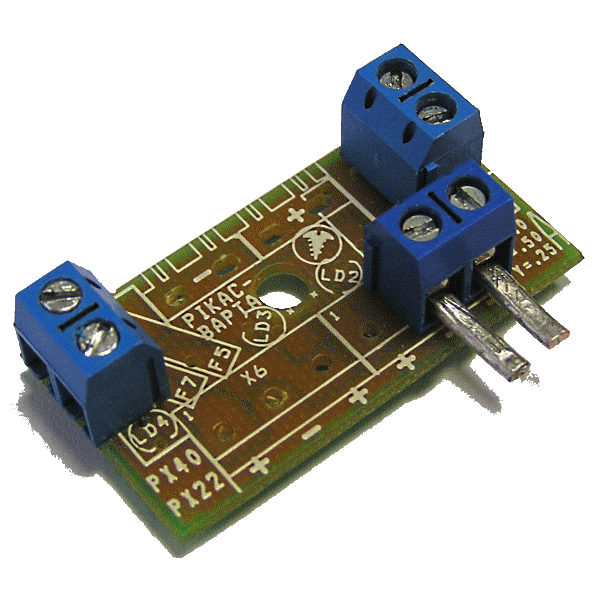

Коннектор расширения питания PX-00

Коннектор расширения питания PX-00 (далее по тексту "коннектор"), предназначен для подключения к выходу источника питания нескольких (более 3) модулей типа PX-40 и PX-22. Для такого соединения коннектор PX-00 оборудован тремя транзитных выходами с разъемами.

Коннектор расширения питания серии PX-00

В коннекторе PX-00 все три выхода рассчитаны на одинаковый номинальный ток нагрузки 10 А Коннектор комплектуется переходниками, благодаря которым он может быть подключен не только к вилкам транзитных выходов модулей PX-40, PX-22, но и к выходным розеткам источника питания.

Номенклатурный ряд коннекторов расширения питания серии PX-00

PX-00 - коннектор расширения питания с 3 выходами

46,80 грн

PX-00 Коннектор расширения питания

Коннектор расширения питания PX-00 предназначен для совместного использования с модулями расширения питания PX-40, PX-22 при подключении к выходу источника трех и более подобных модулей.

Подробное описание и параметры PX-00...

Количество транзитных выходов «вилка» («+» и «-») 3 (переходник в комплекте)
Количество транзитных выходов «розетка» («+» и «-») 3
Максимальный ток транзитного выхода, А 10

Примеры использования коннектора расширения питания PX-00

Для организации большого количества выходов (более 12), т.е. при использовании 3 и более модулей расширения питания PX-40, PX-22, может потребоваться дополнительный модуль расширения PX-00, ниже приведены возможные варианты его подключения:.

Схема расположения модуля PX-00 в корпусе источника -03 при подключении более 3 модулей
Пример использования модуля PX-00 в источниках в корпусе -03 (IPS-1215C-03, IPS-1220C-03, IPS-1230C-03) - применен для соединения двух вертикальных линий из модулей PX-40, PX-22
Схема расположения модуля PX-00 в корпусе источника IPS-1250C-05 при подключении более 3 модулей расширения питания
Пример применения модуля PX-00 в 5 А источниках IPS-1250C-05 - используется для соединения горизонтально и вертикально расположенных модулей PX-40 и PX-22
Схема расположения модуля PX-00 в корпусе источника IPS-1280C-05 при подключении более 2 расширителей питания
Пример использования модуля PX-00 в 8 А источниках IPS-1280C-05 - включен между выходом источника и расширителями PX-40, PX-22
