Платы видеорегистрации "РИКАС-ВАРТА"

Предприятие НПП "РИКАС-ВАРТА" производит программное обеспечение (ПО) и платы видеорегистрации, которые позвляют при помощи компьютера построить многоканальную (от 4 до 64 камер) систему видеонаблюдения и регистрации.

Платы видеозахвата (карты видеозахвата) выполняют следующие функции:

Особенности плат видеообработки HVG

Вся обработка изображения и аудио осуществляется на плате видеорегистрации при помощи специализированного процессора, без участия процессора компьютера. Поэтому платы серии HVG вернее называть не платами видеозахвата (как платы с программной компрессией), а платами видеорегистрации. Такой способ выполнения всех функций видеообработки в одной плате имеет ряд преимуществ:

  • Отображение все камер в реальном времени и в максимальном разрешении (D1 или Full HD). Если изображение камеры занимает на экране монитора малое окно, плата автоматически выполняет его масштабирование до меньшего размера, что снижает нагрузку на компьютер и шину PCI (PCI-Express)
  • Запись всех каналов в максимальном разрешении D1 (704x576) или Full HD (1920x1080) в реальном времени, т.е. со скоростью 25 кадр/с. Формат записи H.264. При этом из платы видеорегистрации "выходит" поток архива, который значительно меньше исходного изображения передаваемого платой видеозахвата, а это снижает нагрузку на шину PCI и позволяет подключать к одному серверу до 64 камер, без снижения параметров наблюдения и записи
  • Бипоточное кодирование - для каждого изображения создается два независимых архива. Первый - для записи на жесткий диск в максимальном разрешении, качестве и с максимальной скоростью, второй - меньшего разрешения, скорости и качества для передачи по сети Интернет для удаленного мониторинга. При этом возможен мониторинг по слабым каналам Интернет без ухудшения качества записи.
  • Два способ формирования потока архива: VBR - с переменной скоростью потока позволяет получить максимальное качество изображения без привязки к объему архива, CBR - с постоянной скоростью потока - обеспечивает фиксированный трафик по сети, что очень важно при использовании "узкого" Интернет канала.
  • Аппаратный детектор движения. Плата видеорегистрации автоматически обнаруживает наличие движения в изображении камеры, и передает сигнал серверу, который может начать запись, а также выполнить предопределенные пользователем действия.
  • Возможна запись синхронного звука с каждым видеосигналом

Структура обозначения платы видеорегистрации HVG

Типовое обозначение платы имеет такой вид HVG-1604HD. При этом в наименовании карты видеозахвата можно выделить следующие поля:

  • HVG - серия плат видеообработки с аппаратной компрессией H.264
  • 16 - первые две цифры указывают количество каналов видео, обрабатываемых платой видеозахвата. Существуют платы на 4, 8 и 16 видеовходов
  • 04 - вторые две цифры - количество каналов синхронного звука записываемых платой видеозахвата. Существуют платы без звука, с 4, 8 и 16 каналами.
  • HD - индекс, определяющий функциональные особенности платы видеообработки:

    • SDI - платы разрешения Full HD (1920x1080) реального времени с программируемыми мультиэкраными выходами HDMI и VGA
    • DT - платы разрешения D1 (704x576) реального времени с мультиэкранными выходами
    • HD - платы разрешения D1 (704x576) с записью до 12 кадр/с на каждый канал
    • L - платы разрешения D1 (704x576) с записью до 6 кадр/с на каждый канал без аудио

Серии плат видеозахвата HVG. Взаимная совместимость

Особенностью плат серии HVG является возможность наращивания количества каналов в системе за счет установки в компьютер дополнительных плат видеорегистрации. При этом количество устанавливаемых плат ограничено количеством свободных PCI и PCI-Express разъемов и возможностями ПО - до 64 каналов на один сервер.

За счет выполнения всех функции видеообработки в самой плате видеообработки, установка дополнительных карт не приводит к снижению скорости и разрешения записи, а также не изменяет параметров мониторинга в отличии от карт видеозахвата с программной обработкой.

На сегодняшний день серия HVG включает в себя 5 новых плат видеообработки:

  • HVG-1616DT - 16 видео, запись D1 в реальном времени, 16 звука, аналоговый видеовыход с программируемым мультиэкраном
  • HVG-0808DT - 8 видео, запись D1 в реальном времени, 8 звука, аналоговый видеовыход с программируемым мультиэкраном
  • HVG-0404SDI - 4 видео HD-SDI, запись Full HD 1920x1080 в реальном времени, 4 звука, выходы VGA и HDMI c программируемым мультиэкраном
  • HVG-0404HD - 4 видео, запись D1 по 12 кадр/с или 2 канала D1 в реальном времени, 4 звука
  • HVG-0800L - 8 видео, запись D1 по 6 кадр/с, без звука

Учитывая, что системы наращиваются платами, то последняя версия ПО обеспечивает совместимость и гарантирует совместную работы со всеми предыдущими моделями плат серии HVG выпуска 2008 - 2011 годов: HVG-F448HD, HVG-8448FD, HVG-8248HD, HVG-8148L, HVG-4124HD.

Кроме этого ПО поддерживает и снятые с производства платы серии HVX выпуска 2006-2010 годов: HVX-F448HD, HVX-8248HD, HVX-F248HL, HVX-8148HL.

Отличие плат HVG от ILDVR

Последние модели плат HVG обеспечивают запись всех каналов в максимальном разрешении (D1 или Full HD) в реальном времени. Также по всем каналам обеспечивается бипоточное кодирование, в т.ч. и при максимальных параметрах основного потока.

Новое поколение плат HVG серии SDI с поддержкой видеокамер HD-SDI с записью в реальном времени в разрешение Full HD (1920x1080) не имеет аналогов ILDVR - это основа для новых систем видеонаблюдения высокой четкости - HD CCTV.

Кроме этого, в отличии от плат ILDVR, все новые модели плат HVG оборудованы программируемым мультиэкранным выходом, что значительно упрощает организацию удаленных постов наблюдения и не требует приобретения дорогостоящих плат видеовыходов.

Платы видеообработки HD-SDI формата Full HD (1920х1080P)

Новая линейка плат видеозахвата "SDI" предназначена для работы в системах HD CCTV - видеонаблюдения высокой четкости, обеспечивающих наблюдение и запись в разрешении Full HD (1920x1080) в реальном времени по всем каналам.

Модельный ряд плат видеообработки HD-SDI формата Full HD 1080P

Первой моделью в этом ряду является 4-канальная плата видеонаблюдения, которая кроме записи 4 каналов видео с синхронным звуком обеспечивает формирование Full HD мультиэкрана на встроенных в нее выходах HDMI и VGA.

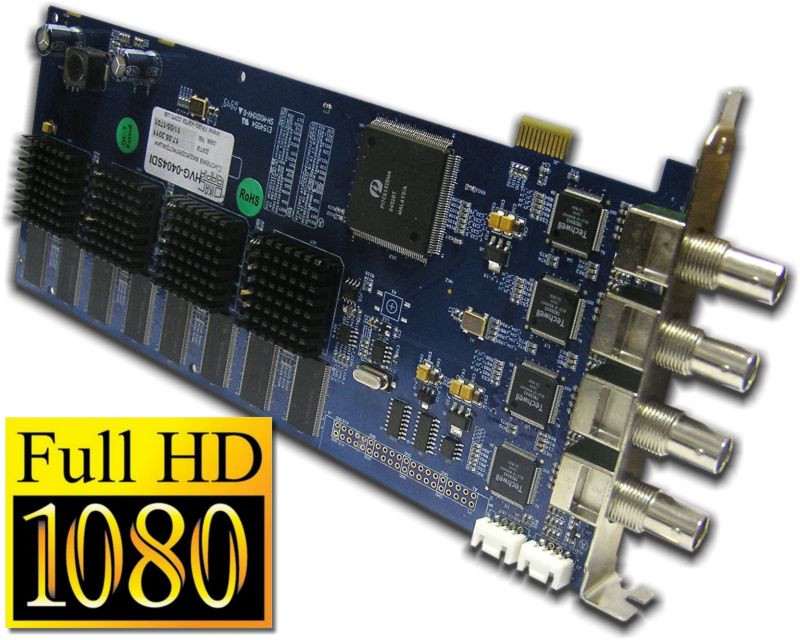

HVG-0404SDI - 4-канальная плата видеозахвата и записи цифрового видеосигнала HD-SDI формат Full HD (1920x1080P)

HVG-0404SDI плата видеозахвата высокой четкости HD-SDI формата Full HD

4-канальная плата видеозахвата и видеорегистрации HD-SDI для цифровых систем видеонаблюдения высокой четкости HD CCTV. Запись в реальном времени всех каналов в разрешении Full HD (формат 1920х1080), 4 канала синхронного звука, программируемый мультиэкранный выход VGA и выход HDMI

Подробное описание и параметры HVG-0404SDI...

Кол-во видеоканалов 4
Алгоритм компрессии видео H.264
Максимальное разрешение записи Full HD (1920x1080)
Скорость записи в максимальном разрешении на канал, кадр/с 25
Второй поток для сети: разрешение - скорость 720P (1280x720) - 25к/с, 1080P/4 (960x540) - 25к/с, 720P/4 (640x360) - 25к/с, 1080P/16 (480x270) - 25к/с
Кол-во каналов звука 4
Встроенный выход HDMI: кол-во - разрешения 1 шт. - 1920x1080P
Встроенный выход VGA: кол-во - тип - разрешения 1 шт. - мультиэкран 2x2 - 1280x1024
Габаритные размеры (Ш х Г х В), мм 250 х 107 х 14
Гарантия, месяц 24

Платы видеозахвата D1 (704x576) в реальном времени

Новая линейка плат видеозахвата "DT" предназначена для работы в системах видеонаблюдения на базе современных аналоговых камер высокого разрешения (600 ТВЛ и 700 ТВЛ), обеспечивая наблюдение и запись всех каналов в реальном времени (25 кадр/с) в максимальном для таких видеокамер разрешении D1 (704x576).

Кроме этого все платы оборудованы аналоговым видеовыходом, позволяющим отображать мультиэкран из всех или выбранных видеокамер, подключенных к плате в разбивке 1, 2х2, 3х3 или 4х4.

Для максимальной эффективности работы в сети Интернет, платы поддерживают второй поток в разрешении CIF или QCIF со скоростью от 1 до 25 кадр/с, даже при включенной записи D1 в реальном времени по всем каналам.

Номенклатура карт видеорегистрации D1 реального времени с мультиэкранным видеовыходом

Серия "DT" представлена 2 платами на 16 и 8 входов.

16-канальная модель содержит два независимо программируемых мультиэкранных аналоговых видеовыхода. 8-канальная модель оборудована одним выход VGA и одним аналоговым видеовыход.

Все каналы могут записываться с синхронным звуком.

HVG-1616DT - 16-канальная плата видеозахвата и записи формат D1 (704х576) реального времени

HVG-1616DT плата видеозахвата и регистрации D1 реального времени на 16 каналов

16-канальная плата видеозахвата и видеорегистрации формата D1 для аналоговых систем видеонаблюдения. Запись в реальном времени всех каналов в разрешении D1 (формат 704x576), 16 каналов синхронного звука, два программируемых аналоговых мультиэкранных выхода

Подробное описание и параметры HVG-1616DT...

Кол-во видеоканалов 16
Алгоритм компрессии видео H.264
Максимальное разрешение записи D1 (704x576)
Скорость записи в максимальном разрешении на канал, кадр/с 25
Второй поток для сети: разрешение - скорость CIF (352x288) - 25к/с, QCIF (174x144) - 25к/с.
Кол-во каналов звука 16
Встроенный ТВ выход: кол-во - тип - формат 2 шт. - мультиэкран 4х4, 3х3, 2х2 - 1280х1024
Габаритные размеры (Ш х Г х В), мм 175 х 107 х 14
Гарантия, месяц 24

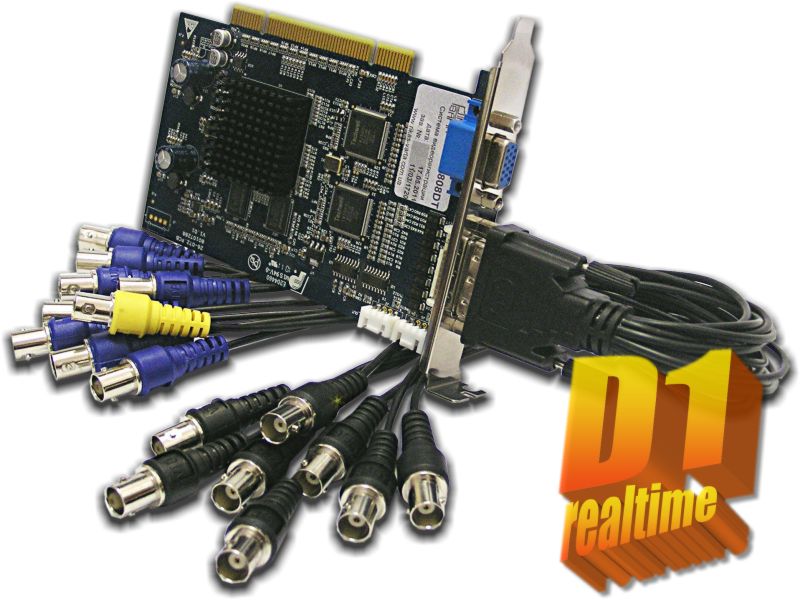

HVG-0808DT - 8-канальная плата видеозахвата и видеорегистрации формат D1 (704х576) в реальном времени

HVG-0808DT плата видеозахвата и регистрации D1 реального времени на 8 каналов

8-канальная плата видеозахвата и видеорегистрации в формате D1 для систем видеонаблюдения построенных на аналоговых видеокамерах высокого разрешения (700 ТВЛ и 600 ТВЛ). Запись в реальном времени всех камер в разрешении D1 (формат 704x576), 8 каналов синхронного звука, два программируемых мультиэкранных выхода: VGA и ТВ

Подробное описание и параметры HVG-0808DT...

Кол-во видеоканалов 8
Алгоритм компрессии видео H.264
Максимальное разрешение записи D1 (704x576)
Скорость записи в максимальном разрешении на канал, кадр/с 25
Второй поток для сети: разрешение - скорость CIF (352x288) - 25к/с, QCIF (174x144) - 25к/с.
Кол-во каналов звука 8
Встроенный выход VGA: кол-во - тип - разрешения 1 шт. - мультиэкран 2x2, 3х3 - 1280x1024
Встроенный ТВ выход: кол-во - тип - формат 1 шт. - мультиэкран 4х4, 3х3, 2х2 - 1280х1024
Габаритные размеры (Ш х Г х В), мм 145 х 93 х 14
Гарантия, месяц 24

Платы видеозахвата D1 со скоростью записи 12 и 6 кадр/с (FPS)

Учитывая особенность расширения систем серии HVG путем установки дополнительных плат - в нее включены еще две платы: 4-канальная плата со звуком, позволяющая добавить "немного" каналов, а также 8-канальная плата без звука с невысокой производительностью - для мониторинга и записи медленных процессов, например, периметров и территорий.

Обе платы обрабатывают видео в максимальном разрешении D1, что позволяет подключать к ним современные аналоговых камер высокого разрешения (600 ТВЛ и 700 ТВЛ). Отображение на сервере всегда ведется в реальном времени, а запись выполняется в максимальном разрешении, со скоростью 12 или 6 кадр/с соответственно в 4- и 8-канальной плате.

Номенклатура упрощенных плат видеорегистрации D1

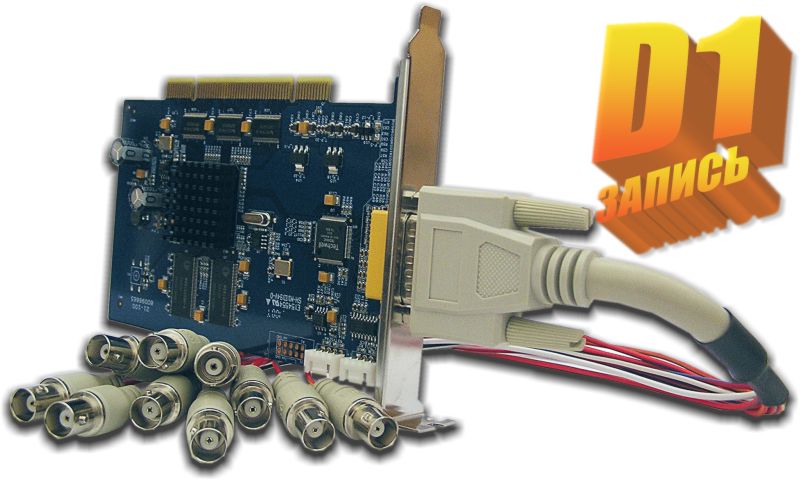

HVG-0404HD - 4-канальная плата видеозахвата и видеорегистрации формат D1 (704х576)

HVG-0404HD 4-канальная плата видеозахвата и регистрации разрешения D1

4-канальная плата видеозахвата и видеорегистрации в формате D1 для систем видеонаблюдения построенных на базе аналоговых видеокамерах высокого разрешения (700 и 600 ТВЛ). Запись всех камер в разрешении D1 (формат 704x576) с синхронным звуком, со скоростью до 12 кадр/с на канал

Подробное описание и параметры HVG-0404HD...

Кол-во видеоканалов 4
Алгоритм компрессии видео H.264
Максимальное разрешение записи D1 (704x576)
Скорость записи в максимальном разрешении на канал, кадр/с 12
Второй поток для сети: разрешение - скорость CIF (352x288) - 25к/с, QCIF (174x144) - 25к/с.
Кол-во каналов звука 4
Габаритные размеры (Ш х Г х В), мм 153 х 94 х 14
Гарантия, месяц 24

HVG-0800L - 8-канальная плата видеорегистрации медленных процессов - разрешение D1

HVG-0800L - 8-канальная плата видеорегистрации медленных процессов

8-канальная плата видеозахвата и видеорегистрации в формате D1 для систем видеонаблюдения за периметрами и территориями, построенных на аналоговых видеокамерах высокого разрешения (700 ТВЛ и 600 ТВЛ). Запись всех камер в разрешении D1 (формат 704x576) со скоростью до 6 кадр/с на канал

Подробное описание и параметры HVG-0800L...

Кол-во видеоканалов 8
Алгоритм компрессии видео H.264
Максимальное разрешение записи D1 (704x576)
Скорость записи в максимальном разрешении на канал, кадр/с 6
Второй поток для сети: разрешение - скорость QCIF (174x144) - 25к/с
Габаритные размеры (Ш х Г х В), мм 146 х 86 х 14
Гарантия, месяц 24

Электронная документация по платам видеозахвата и видеорегистрации

Краткие описания плат видеорегистрации приведенные в их описаниях на этом сайте. Там же приведены электронные версии паспортов.

Сокращенную электронную версию руководства по программе сервера моно загрузить по ссылке:

 Сервер. Руководство пользователя

Сокращенную электронную версию руководства по программе клиента моно загрузить по ссылке:

 Клиент. Руководство пользователя

История обновления программы:

 Последние изменения

Загрузка ПО для плат видеозахвата HVG

На этой странице доступны для скачивания последние версии программ.

Версия 6.82

Версия 6.79

Совместимость ПО с платами видеозахвата серии HVG и HVX

Доступная для скачивания версия программного обеспечения поддерживает:

  • все платы HVG выпуска 2014 года: HVG-9616DT
  • все платы HVG выпуска 2011 года: HVG-0404SDI, HVG-1616DT, HVG-0808DT, HVG-0404HD, HVG-0800L
  • все платы серии HVG выпуска 2008 - 2011 годов: HVG-F448HD, HVG-8448FD, HVG-8248HD, HVG-8148L, HVG-4124HD
  • все платы серии HVX выпуска 2006-2010 годов: HVX-F448HD, HVX-8248HD, HVX-F248HL, HVX-8148HL

Все перечисленные типы плат могут работать одновременно на одном сервере под управлением последней версии ПО.

Версия программы, доступная для скачивания, не совместима с платами:

  • ILDVR: ILDVR-3000H4C 16, ILDVR-3000H4C 8, ILDVR-3000H4C 4, ILDVR-3016 HQ, ILDVR-3008HQ, ILDVR-3000H4C16 FULL
  • HikVision: DS-4016HCI, DS-4008HCI, DS-4004HCI

История обновления ПО для плат видеозахвата HVG и HVX

Версия V6.82.1 (2015-07-24)

  • Изменено DNS подключение на P2P подключение в программе клиента
  • Обновлен способ воспроизведения в клиенте, исправлено несколько ошибок
  • Обновлена функция работы с двумя мониторами в клиентской части

Версия V6.79.1 (2014-04-29)

  • Обновлен интерфейс настройки, добавлена функция отправки протоколов с помощью СМС и e-mail
  • Добавлена возможность создания копий архива непосредственно в AVI файла как в сервер, так и клиенте
  • Поддержка новых плат видеообработки разрешения 960H
  • Возможность одновременного подключения нескольких устройств в клиенте
  • В клиенте добавлена функция удаленного подключения с устройства (ПК/iOS/Android) для наблюдения видео
  • Добавлена функция построения дерева устройств в клиенте
  • Добавлена поддержка двух сетевых карт
  • Обновлена функция воспроизведения локального и сетевого архива
  • Добавлена функция отправки e-mail/sms/предупреждений о тревогах в клиенте
  • Добавлена поддержка SSL в отправке сообщений сервера

Версия V6.68.0 (2012-03-29)

  • Добавлены функции видеоанализа изображения: детекторы оставленные и исчезнувших предметов, детекторы огня и дыма, детекторы количества проходов, проникновения в зоны и пересечения границы, детектор лиц.
  • Частично видеоанализ доступен для поиска в архиве.
  • Добавлена поддержка мультисерверной конфигурации, т.е. есть возможность на сервере мониторинга и записи камера с удаленных серверов.
  • Добавлена функция сохранения звука при конвертировании в AVI файл.
  • Добавлена поддержка мобильных клиентов iPad и Android.
  • Обновлена программа проигрывателя.
  • Обновлена программа клиента для IE и добавлена возможность ее установки через исполняемый файл (минуя перенастройку параметров установки приложений в IE) .
  • Добавлена тестовая поддержка IP камер в стандарте Onvif.
  • Исправлена ошибка "утечки" памяти.
  • Улучшена совместимость нового драйвера с платами HVG предыдущих поколений.

Версия V6.63.2 (2011-09-22)

  • Обновлены драйвера и библиотеки работы с новыми платами HVG. Улучшена совместимость с предыдущими моделями плат HVG-F448HD, HVG-8248HD, HVG-4124HD.
  • Добавлена поддержка разбивки на "9 окон" по программируемым мультиэкранным выходам плат HVG-0808DT и HVG-1616DT.
  • Устранена ошибка записи по тревогам.

Версия V6.61 (2011-05-31)

  • Добавлена поддержка новых плат: HVG-0404SDI, HVG-0808DT, HVG-1616DT
  • Обновлен проигрыватель. Добавленая возможность преобразования записей в AVI и MPG4
  • Изменен режим управления паролями пользователей на сервере, при первом запуске каждый пользователь может задать для себя уникальный пароль
  • Поддержка клиентов iPhone, iPad, а также многоканального мониторинга

Версия V6.40 (2010-08-13)

  • Устранена ошибка работы с новыми типами плат HVG-8448D и HVG-8148L
  • Добавлена возможность контроля и удаления видеозаписей из архива в утилите управления жесткими дисками архива
  • Поддерживаются разрешения мониторов: 1920x1080, 1680x1050, 1600x900, 1440x900, 1366x768, 1280x1024, 1280x768, 1024x768.
