IPS-12100 - блоки бесперебойного электропитания напряжения 12 В ток 10 А

Блоки бесперебойного электропитания IPS-12100 (ББП) предназначены для электропитания систем охранно-пожарной сигнализации, видеонаблюдения и контроля доступа стабилизированным напряжением 12 В номинальным током нагрузки 10 А.

Данные блоки бесперебойного электропитания отличаются расширенным диапазоном сетевого напряжения 220 В (от 176 В до 253 В), увеличенным током заряда аккумуляторов для сокращения времени их восстановления, малым уровнем пульсаций выходного напряжения - двойная амплитуда не более 50 мВ, возможностью подключения двух аккумуляторов емкостью 18 А/ч для длительного резервирования.

ББП IPS-12100 построены на основе импульсного преобразователя, который с целью максимальной устойчивости к импульсным помехам в сети, оборудован двойным сетевым фильтром в цепи питания 220 В, балластным дросселем, а также высоковольтными силовыми транзисторами с максимальным рабочим напряжением 1000 В.

Блоки серии IPS-12100 допускают эксплуатацию, как без, так и с аккумуляторами. В последнем случае блоки работают в режиме блока бесперебойного электропитания (ББП), обеспечивая питание нагрузки при исчезновения напряжения в сети 220 В, автоматически начинают заряд аккумуляторов после восстановления сети, а также защищают их от глубокого разряда, обесточивая нагрузку при их разряде.

Все общие свойства и параметры блоков питания серии IPS-12100 приведены в разделе посвященном серии IPS, копии декларации и сертификатов - на страничке описания блоков типа PS ТУ У 22891034.001-2000.

IPS-12100 - варианты исполнения блоков бесперебойного электропитания

Блоки указанной мощности производятся в одном варианте исполнения:

• (РєРѕРґ -07) - блок СЃ увеличенным временем резервирования Р·Р° счет возможности установки РґРІСѓС… аккумуляторов емкостью РѕС‚ 17 РґРѕ 18 Рђ/С‡

Блок также может изготавливаться в двух модификациях:

• СЃ индексом "C-..." - блок без средств диагностики
• СЃ индексом "B-..." - блок СЃ контролем вскрытия РєРѕСЂРїСѓСЃР° - РїСЂРё открывании передней дверцы формирует сигнал "взлом".

IPS-12100 - серийно производимые модели блоков бесперебойного электропитания

IPS-12100C-07: 9846,00 РіСЂРЅ IPS-12100B-07: 10020,00 РіСЂРЅ

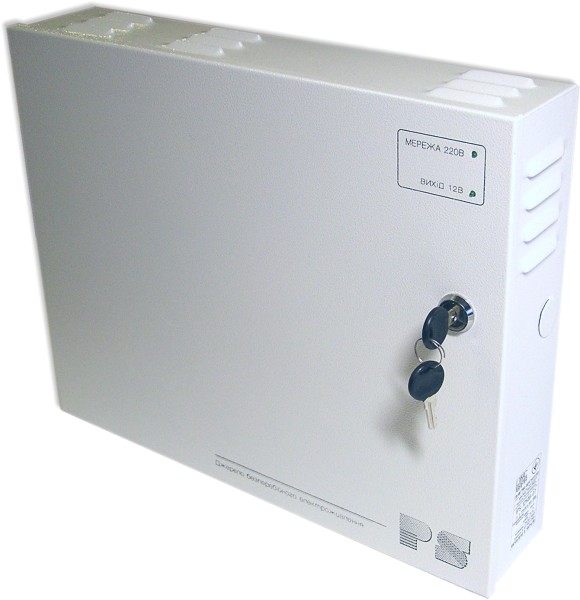

IPS-12100C-07 / IPS-12100B-07: Блоки бесперебойного электропитания с длительным резервом ББП исполнений IPS-12100C-07 и IPS-12100B-07 предназначены для питания электронной аппаратуры стабилизированным напряжением 12 В с током потребления 10 А. Для обеспечения длительного резервирования выходного напряжения при пропадании напряжения в сети 220В в их корпус можно установить две аккумуляторные батареи емкостью до 18 А/ч. Блок IPS-12100B-07 формирует сигнал «Взлом» при открывании его корпуса. Подробное описание и параметры IPS-12100C-07... Номинальное выходное напряжение, В 12 ± 1,2 Номинальный ток нагрузки, А* 10 Рабочий диапазон напряжения сети*, В 176 - 253 В Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт. Время непрерывной работы от АБ (вариант №1), не менее, ч 2,5 Тип устанавливаемых АБ (вариант №2) 18 А/ч x 12 В - 1 шт. Время непрерывной работы от АБ (вариант №2), не менее, ч 1,1 Диагностика вскрытия корпуса только в модификации «B»
