Миниатюрная купольная видеокамера DE-614 является устаревшей моделью, которую не рекомендуется использовать в перспективных проектах.


Миниатюрная купольная видеокамера DE-614



Общие сведения

Цветная купольная видеокамера в миниатюрном корпусе. Предназначена для организации видеонаблюдения в помещениях. Построена на базе ПЗС матрицы SONY 1/3" высокого разрешения (540 ТВЛ) с цифровой видеообработкой изображения. Оборудована объективом с фиксированным фокусным расстоянием.

Фотография продукции:

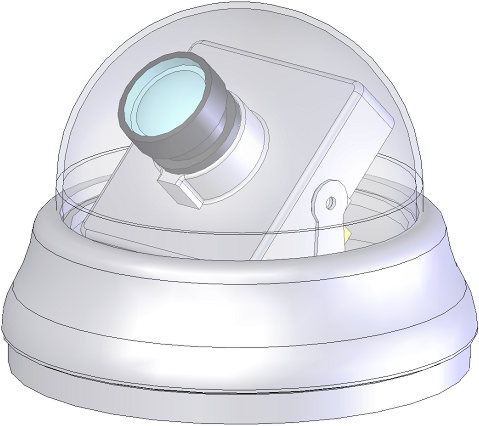

Фото DE-614: цветная миниатюрная купольная видеокамера

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/3" Super HAD ICX409AKA
Разрешение камеры 540
Эффективное количество пикселей (Ш х В) ~440К (752 х 582)
Минимальная освещенность (режим "день") 0,5 лк / F2.0
Минимальная освещенность (режим "ночь") 0,2 лк / F2.0
Отношение сигнал/шум, не менее, дБ 50
Электронный затвор, с 1/50 - 1/100000
Видеовыход 1.0 В, 75 Ом, композитный
Напряжение питания, В 10,8 - 13,2 (постоянный ток)
Ток потребления, не более, мА 90
Тип объектива С фиксированным фокусом
Фокусное расстояние объектива (мм); светосила f=3,6 мм; F=2.0
Опциональный объектив: фокус (мм); светосила f=6 / 8 / 12 мм; F=2.0
Диапазон рабочих температур, град. С +10 … +50
Габаритные размеры, мм 70 x 54 (диаметр х высота)
Вес нетто (в полном комплекте), не более, г 65
* Технология Super HAD является торговой маркой SONY Corporation. SuperHAD (Hole Accumulated Diode). ПЗС матрицы, выполненные по этой полупроводниковой технологии, отличаются улучшенной цветопередачей.

Назначение и область применения

Цветная миниатюрная видеокамера высокого разрешения (540 ТВЛ) на базе ПЗС матрицы SONY 1/3”, предназначена для организации видеонаблюдения внутри помещений с регулируемым климатом и не содержащих в воздухе пыли, повышенной влаги, абразивных и агрессивных веществ.

Встроенные схемы электронного затвора, автоматического регулирования усиления, регулировки баланса белого, а также цифровая видеообработка позволяют получить высококачественное изображение и отличную цветопередачу. Для работы в условиях пониженной освещенности камера поддерживает режим «день-ночь», в котором формирует черно-белое изображение с целью снижения шумов и исключения ошибок цветопередачи.

Камера выполнена в миниатюрном пластиковом корпусе полусфера и предназначена в первую очередь для монтажа на потолок. Учитывая минимальный размер полусферы, видеокамера производится только с объективом с фиксированным фокусным расстоянием f=3.6 мм, который обеспечивает эффективное наблюдение за объемом помещений.

Для обеспечения максимальной компактности камера не оборудована разъемом питания и разъемом снятия видеосигнала. Подключение к камере осуществляется пайкой к выходному 3-проводному кабелю (корпус / общий провод, напряжение питания +12 В, видеовыход).

Габаритный чертеж

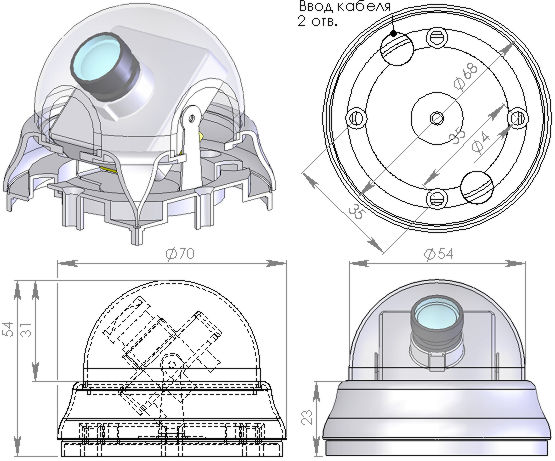

Габаритный чертеж DE-614: цветная миниатюрная купольная видеокамера

Комплект поставки

  • Видеокамера - 1 шт.
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.

Электронная документация

Галерея изображений

3D модель
Общий вид


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2010-02-21 - 2010-02-21
