Программируемая купольная видеокамера DE-617DM с вариообъективом в зеркальном корпусе является устаревшей моделью, которую не рекомендуется использовать в перспективных проектах.


Программируемая купольная видеокамера DE-617DM с вариообъективом в зеркальном корпусе



Общие сведения

Цветная купольная видеокамера для видеонаблюдения внутри помещений. Построена на базе ПЗС матрицы SONY 1/3" высокого разрешения (540 ТВЛ) и процессора видеообработки с программируемыми пользователем параметрами. Оборудована объективом с изменяемым фокусным расстоянием, что позволяет выбрать область наблюдение. Корпус с зеркальным покрытием, что обеспечивает максимальную скрытность направления наблюдения и хорошую сочетаемость с любым интерьером.

Фотография продукции:

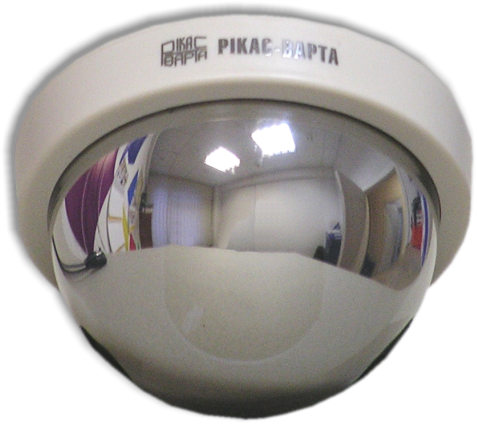

Фото DE-617DM: цветная программируемая купольная видеокамера с вариообъективом в зеркальном корпусе

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/3" Super HAD ICX409AKA
Разрешение камеры 540
Эффективное количество пикселей (Ш х В) ~440К (752 х 582)
Минимальная освещенность (режим "день") 0,3 лк / F1.6
Минимальная освещенность (режим "ночь") 0,06 лк / F1.6
Отношение сигнал/шум, не менее, дБ 50
Электронный затвор, с 1/50 - 1/100000
Видеовыход 1.0 В, 75 Ом, композитный
Напряжение питания, В 10,8 - 13,2 (постоянный ток)
Ток потребления, не более, мА 90
Тип объектива С изменяемым фокусом
Фокусное расстояние объектива (мм); светосила f=4 - 9 мм; F=1.6
Диапазон рабочих температур, град. С +10 … +50
Габаритные размеры, мм 118 x 75 (диаметр х высота)
Вес нетто (в полном комплекте), не более, г 250
* Технология Super HAD является торговой маркой SONY Corporation. SuperHAD (Hole Accumulated Diode). ПЗС матрицы, выполненные по этой полупроводниковой технологии, отличаются улучшенной цветопередачей.

Назначение и область применения

Цветная видеокамера высокого разрешения (540 ТВЛ) на базе ПЗС матрицы SONY 1/3”. Камера выполнена в пластиковом корпусе полусфера и предназначена для организации видеонаблюдения внутри помещений с регулируемым климатом без содержания в воздухе пыли, влаги и агрессивных веществ.

Видеокамера снабжена объективом с изменяемым фокусным расстоянием (f=4-9 мм), который позволяет настроить угол обзора непосредственно на месте ее установки. При широком угле обзора (f=4-5 мм), камера установленная в углу комнаты может использовать для наблюдения за всей площадью помещения, а при узком угле (f=6-9 мм) – для фиксации рабочих мест (технологические и кассовые операции), а также лиц людей.

Камера выполнена в пластиковом корпусе полусфера с зеркальным покрытием, благодаря которому получила оригинальный вид, максимальную скрытность направления наблюдения, а также стала идеально вписываться в любой интерьер за счет отражения окраски стен помещения.

Для обеспечения максимального качества изображения и отличной цветопередачи камера оборудована процессором видеообработки, который обеспечивает электронную регулировку времени экспозиции, компенсацию задней засветки с возможностью программирования зон компенсации. Камера поддерживает режим «день-ночь» - при снижении освещенности переходит в черно-белый режим.

Используемый процессор может быть запрограммирован пользователем, что позволяет настраивать параметры формируемого камерой изображения. Среди таких параметров: уровень электронного затвора - обеспечивает постоянную яркость изображения в дневное время не зависимо от яркости освещения, уровня максимального усиления, который позволяет выбрать оптимальное усиление для работы ночью с целью получения светлой и не зашумленной картинки,

изменить пороги перехода камеры в режим «день» и «ночь» в зависимости от места ее установки, задать контрастность формируемого изображения, выбрать режим и настроить баланс белого, скорректировать уровни цветоразностных сигналов, запрограммировать от 1 до 64 зон компенсации задней засветки с настройкой уровня яркости в них, а при необходимости выделить на экране от 1 до 4 приватных зон и скрыть их изображение.

Все настройки хранятся в энергонезависимой памяти и не изменяются при обесточивании камеры.

Габаритный чертеж

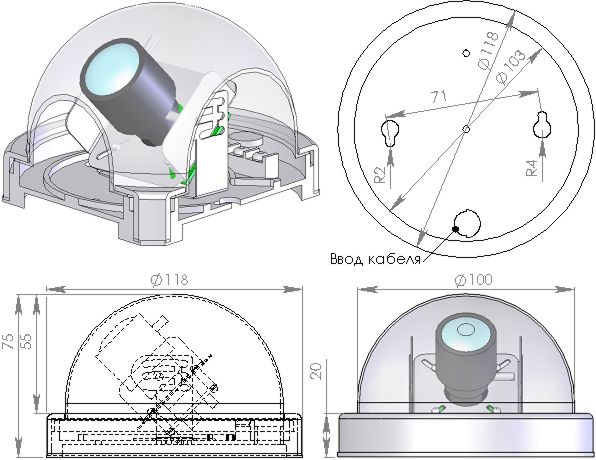

Габаритный чертеж DE-617DM: цветная программируемая купольная видеокамера с вариообъективом в зеркальном корпусе

Комплект поставки

  • Видеокамера - 1 шт.
  • Монтажный комплект - 1 шт.
  • Программатор для видеокамеры - 1 шт. (при покупке более 10 камер)
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.
  • Руководство по программированию – 1 экз. (на партию)

Электронная документация

Галерея изображений

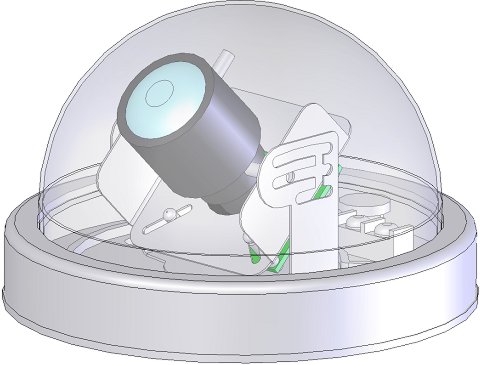

3D модель

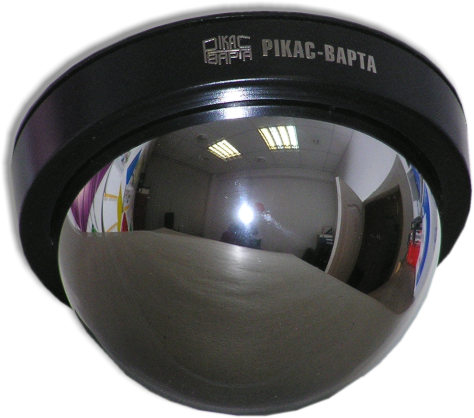

Общий вид

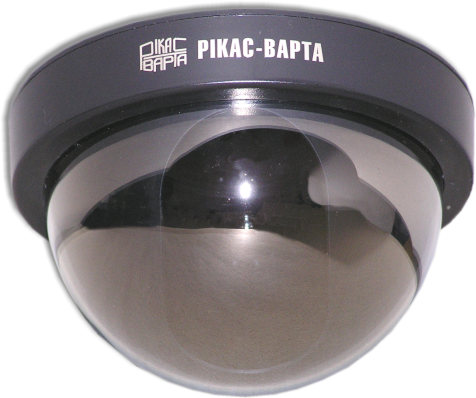

белое основание
Вид спереди
Вид снизу
Вид сбоку

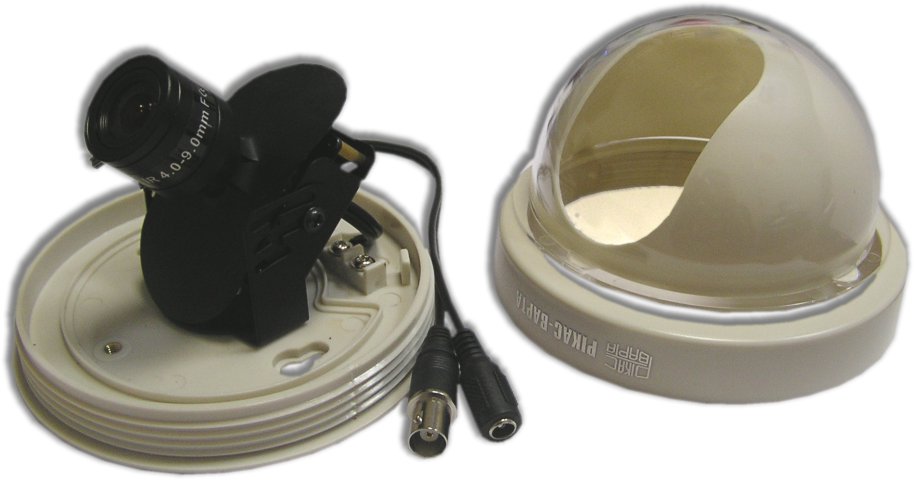

Конструкция корпуса


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2010-03-09 - 2010-03-09
