DE-F132D-2.8 / 3.6... - AHD-H камера видеонаблюдения уличная 1080P, Sony Exmor NIR, ИК подсветка



Общие сведения

Аналоговая AHD-H цветная программируемая купольная видеокамера внутреннего наблюдения разрешения Full HD. Видеокамера построена на базе КМОП сенсора 1080P SONY Exmor NIR формат 1/2.8" и процессора видеообработки ISP-41H с русским OSD меню для настройки качества изображения. Камера видеонаблюдения оборудована механическим ИК фильтром, встроенным ИК прозрачным 3-мегапиксельным объективом с фиксированным фокусным расстоянием. Предназначена для видеонаблюдения в условиях отапливаемых помещений с искусственным, естественным и смешаным освещением. Корпус с 3D-кронштейном позволяет монтировать ее как на потолок, так и на стену.

Фотография продукции:

Фото DE-F132D-2.8 / 3.6...: Аналоговая цветная программируемая AHD-H камера видеонаблюдения 1080P. Сенсор SONY Exmor NIR

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/2.8" Exmor NIR IMX222LQJ
Разрешение сенсора 1984x1225
Разрешение камеры 1920x1080
Эффективное количество пикселей (Ш х В) 2M (1920x1080)
Минимальная освещенность (режим "день") 0,5 лк / F1.8
Минимальная освещенность (режим "ночь") 0,1 лк / F1.8
Минимальная освещенность (режим "SENS-UP") 0,02 лк / F1.8
Отношение сигнал/шум, не менее, дБ 50
Процессор видеообработки ISP-41H
Электронный затвор, с 1/30 — 1/50000
Видеовыход 1.0 В, 75 Ом, AHD-H
Напряжение питания, В 10,8 - 13,2 (постоянный ток)
Ток потребления, не более, мА 80
Тип объектива С фиксированным фокусом
Фокусное расстояние объектива (мм); светосила f=3,6 мм; F=1.8
Класс оптики (качество) 3 Мпикс
Опциональный объектив: фокус (мм); светосила f=2,8 мм / f=4 мм / f=6 мм / f=8 мм / f=12 мм / f=16 мм; F=1.8
3D-кронштейн +
Режим D-WDR (расширенный динамический диапазон) +
Режим 2D-NR (2D шумоподавление) +
Режим 3D-NR (3D шумоподавление по Гауссу) +
Режим HLC (подавление избыточной яркости) +
Режим SenseUP (повышение чувствительности) +
Режим LSC (компенсация затенения объектива) +
Диапазон рабочих температур, град. С +10 … +50 (от ИБП)
Габаритные размеры, мм 130 x 90 (диаметр х высота)
Вес нетто (в полном комплекте), не более, г 290
Вес брутто, не более, г 380
* Технология Exmor является торговой маркой SONY Corporation. КМОП сенсоры, выполненные по этой технологии, отличаются повышенной производительностью, низким уровнем шумов, низким энергопотреблением и параллельной обработкой элементов изображения. Версия NIR является дальнейшим развитием технологии EXview HAD (Hole Accumulated Diode), отличающейся повышенной чувствительностью в области ИК излучения.

Назначение и область применения

DE-F132D-3.6 - аналоговая AHD-H программируемая купольная камера видеонаблюдения 1080P построена на новейшем КМОП сенсоре SONY разрешения 1984х1225 оптического формата 1/2.8", выполненной по технологии SONY Exmor NIR. Данный сенсор обладает максимальной светочувствительностью из всей линейки сенсоров, производимых SONY. Видеокамера построена на процессоре цифровой обработки видеосигнала ISP-41H. Сочетание этих компонентов позволяет получить высокую четкость и отличную цветопередачу.

Для наибольшей эффективности работы в помещениях с низкой освещенностью камера видеонаблюдения оборудована механическим ИК фильтром, который автоматически открывается при снижении освещенности, обеспечивая максимальную чувствительность сенсора к ИК освещению.

В камере установлен ИК прозрачный 3-мегапиксельный объектив с фиксированным фокусным расстоянием f=3,6 мм (опционально производится с фокусным расстоянием f=2,8 мм / f=4 мм / f=6 мм / f=8 мм / f=12 мм / f=16 мм) с большой светосилой F1.8.

Конструктивно видеокамера DE-F132D-3.6 выполнена в пластиковом купольном корпусе «полусфера», который оборудован 3D-кронштейном,что позволяет ориентировать зону ее наблюдения в любом направлении относительно плоскости монтажа камеры (видеокамера может монтироваться как на потолок, так и на стену). Камера предназначена для организации наблюдения в условиях помещений с регулируемым климатом с искусственным, естественным и смешаным освещением.

Отличительные особенности камеры видеонаблюдения:

  • КМОП сенсор 1080P с общим количеством пикселей 1984х1225 (по горизонтали и вертикали)
  • Горизонтальное разрешение 1920 пикселей – новое качество аналогового AHD видеонаблюдения
  • КМОП сенсор с максимальной чувствительностью из всей линейки AHD сенсоров SONY формата 1/2.8"
  • Технология SONY Exmor NIR оптимизированная под ИК в сочетании с механическим ИК фильтром
  • 3-мегапиксельная ИК просветленная оптика для максимальной эффективности ИК и большой светосилой F1.8
  • Объектив с фиксированным фокусным расстоянием диапазона f=2,8 мм / f=3,6 мм / f=4 мм / f=6 мм / f=8 мм / f=12 мм / f=16 мм
  • Программируемый процессор обработки ISP-41H с поддержкой русского OSD меню
  • Новые режимы видеообработки: 3D-NR - 3-мерное шумоподавление по Гауссу, 2D-NR – функция 2D шумоподавления, ATW - улучшенный режим баланса белого с диапазоном температур 1800К — 10500К, многозонный режим BLC – подавление зон высокой яркости, DWDR - расширенный динамический диапазон для наблюдения высококонтрастных сцен
  • Специальный режим SENS-UP - увеличения времени выдержки при недостаточном освещении
  • Герметичный джойстик на входном кабеле

Процессор видеообработки ISP-41H позволяет настраивать параметры формируемого камерой видеонаблюдения изображения, среди которых: уровень электронного затвора - обеспечивает постоянную яркость изображения не зависимо от яркости освещения; уровень максимального ночного усиления - позволяет выбрать наилучшее отношение сигнал/шум для работы при отсутствии света; контрастность, четкость и насыщенность изображения; выбрать режим баланса белого; настроить расширение динамического диапазона DWDR; задать компенсацию задней засветки BLC и подавления до 4 независимых зон, при необходимости выделить от 1 до 4 приватных зон и скрыть их изображение, отрегулировать ночную чувствительность за счет режима SENS-UP.

Все настройки камеры видеонаблюдения DE-F132D-3.6 хранятся в ее энергонезависимой памяти и сохраняются при снятии питания камеры.

* Exmor NIR является зарегистрированной торговой маркой корпорации SONY

Габаритный чертеж

Габаритный чертеж DE-F132D-2.8 / 3.6...: Аналоговая цветная программируемая AHD-H камера видеонаблюдения 1080P. Сенсор SONY Exmor NIR

Комплект поставки

  • Камера видеонаблюдения - 1 шт.
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.
  • Руководство по программированию – 1 экз. (на партию)

Электронная документация

  •  Паспорт (Размер: 278 Кбайт / Последнее изменение: 2015-12-26 13:49:09)

Галерея изображений

Видеокамера DE-F132D-3.6. 3D модель - монтаж на потолок
Видеокамера DE-F132D-3.6. 3D модель - монтаж на стену

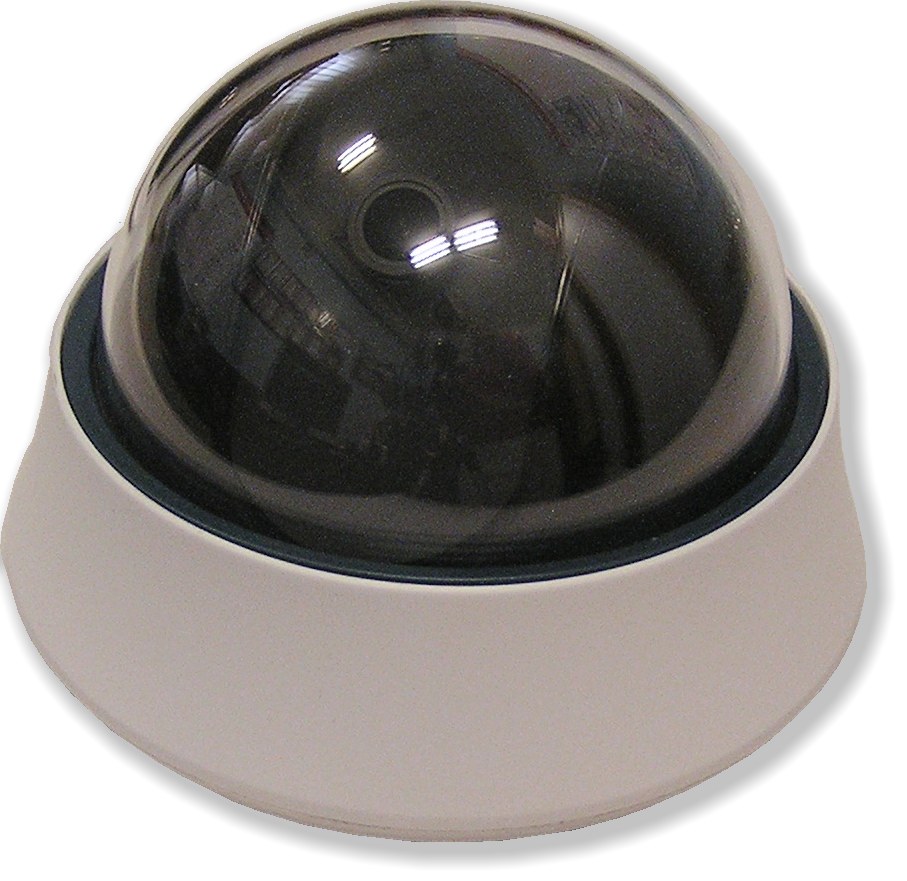

Видеокамера DE-F132D-3.6. Общий вид

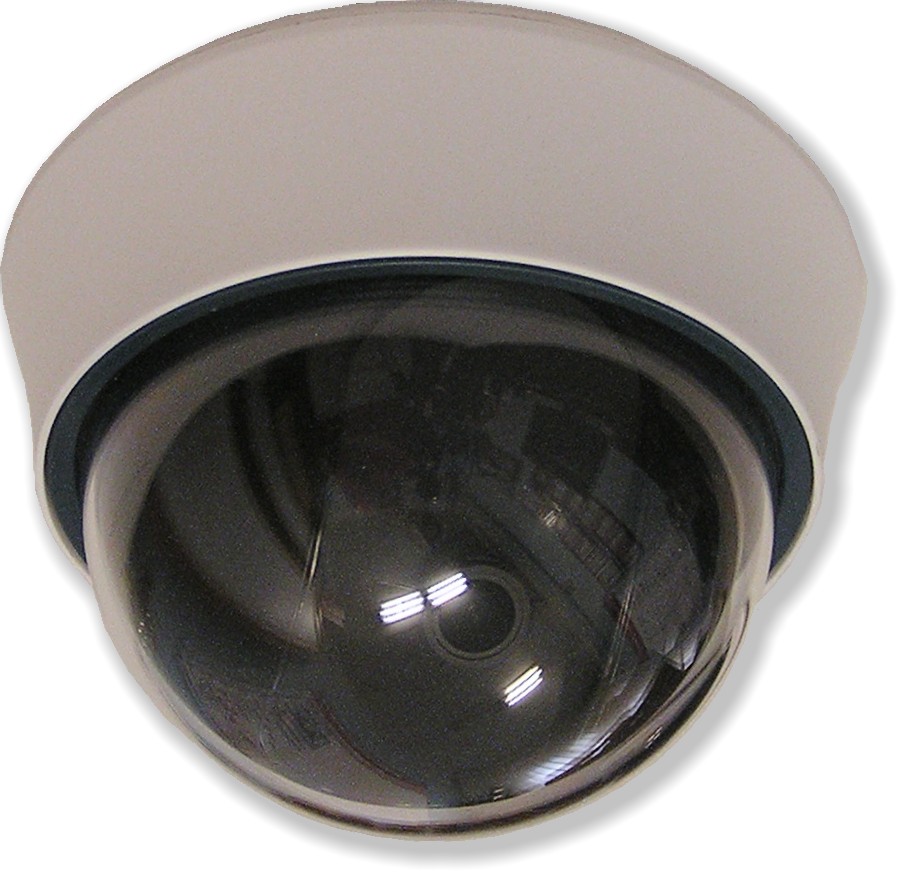

Камера видеонаблюдения DE-F132D-3.6. Установка на потолке

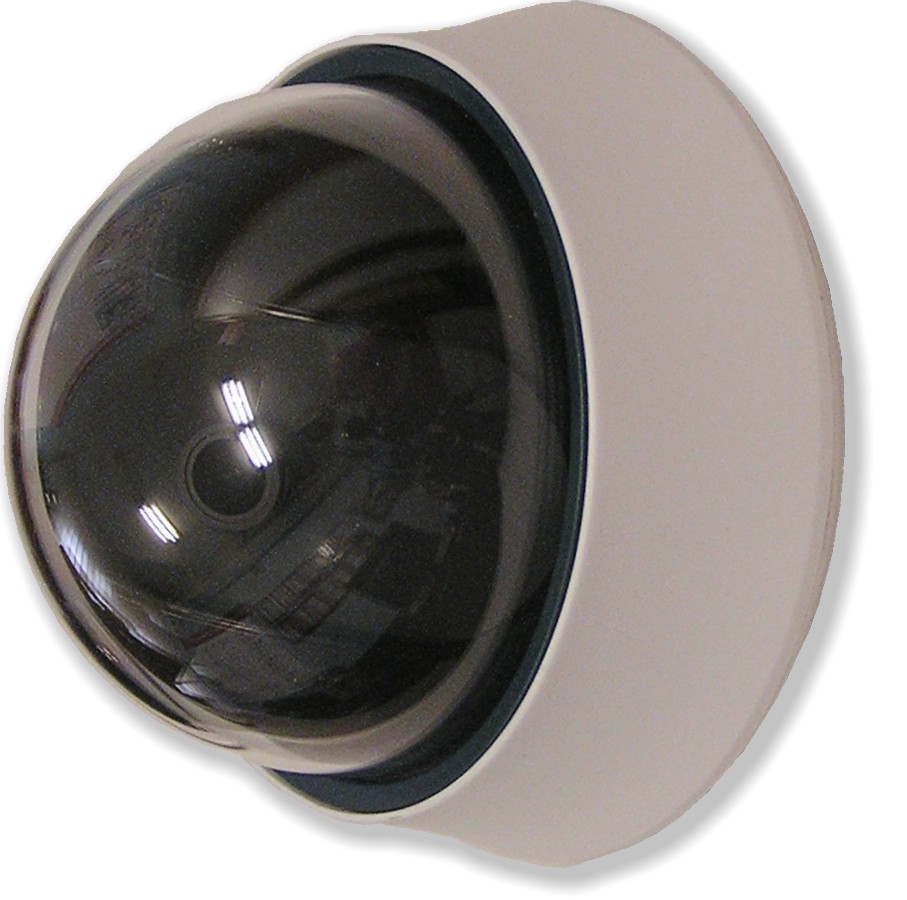

Камера видеонаблюдения DE-F132D-3.6. Установка на стене

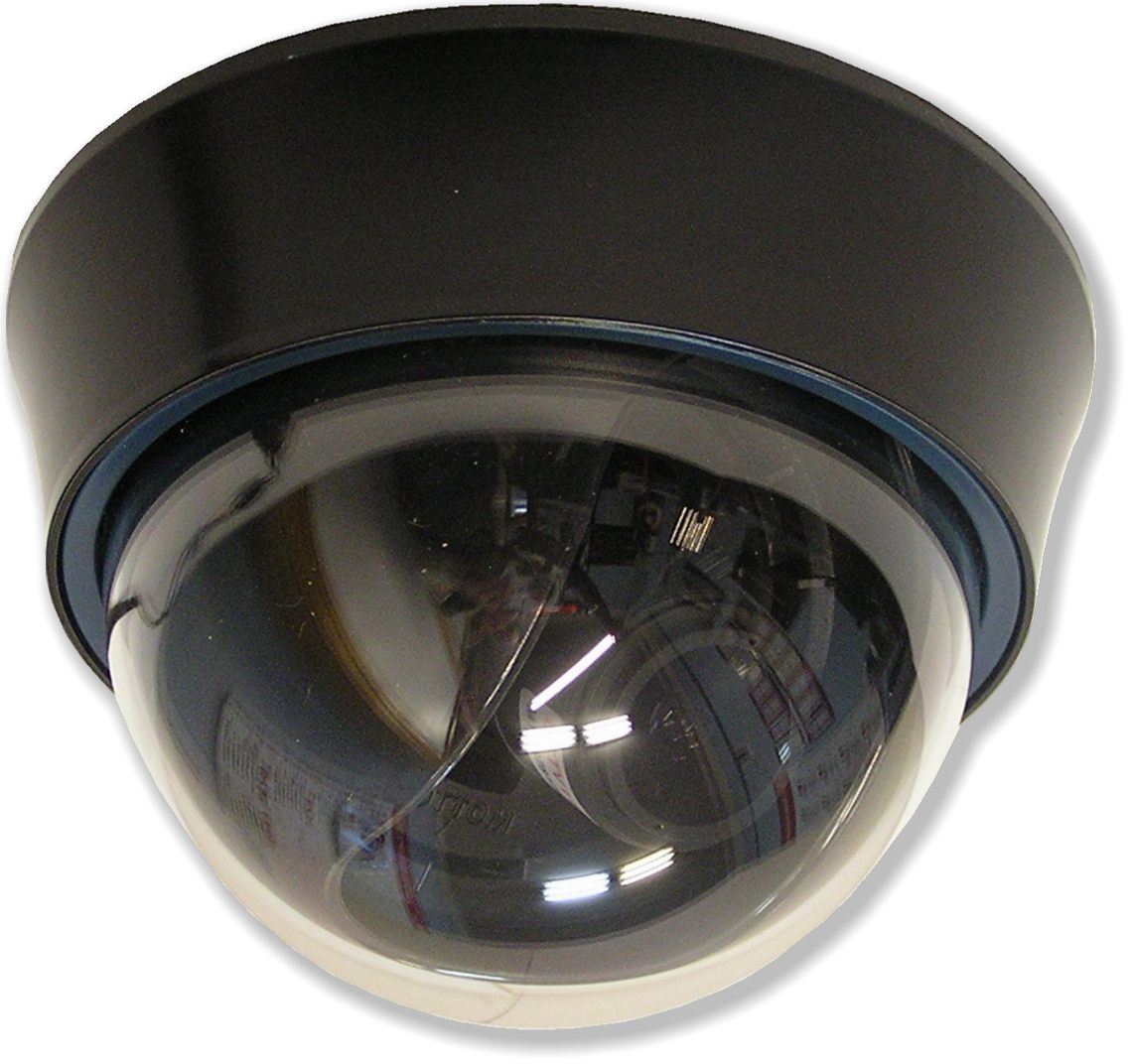

Камера видеонаблюдения DE-F132D-3.6. Черный крпус.

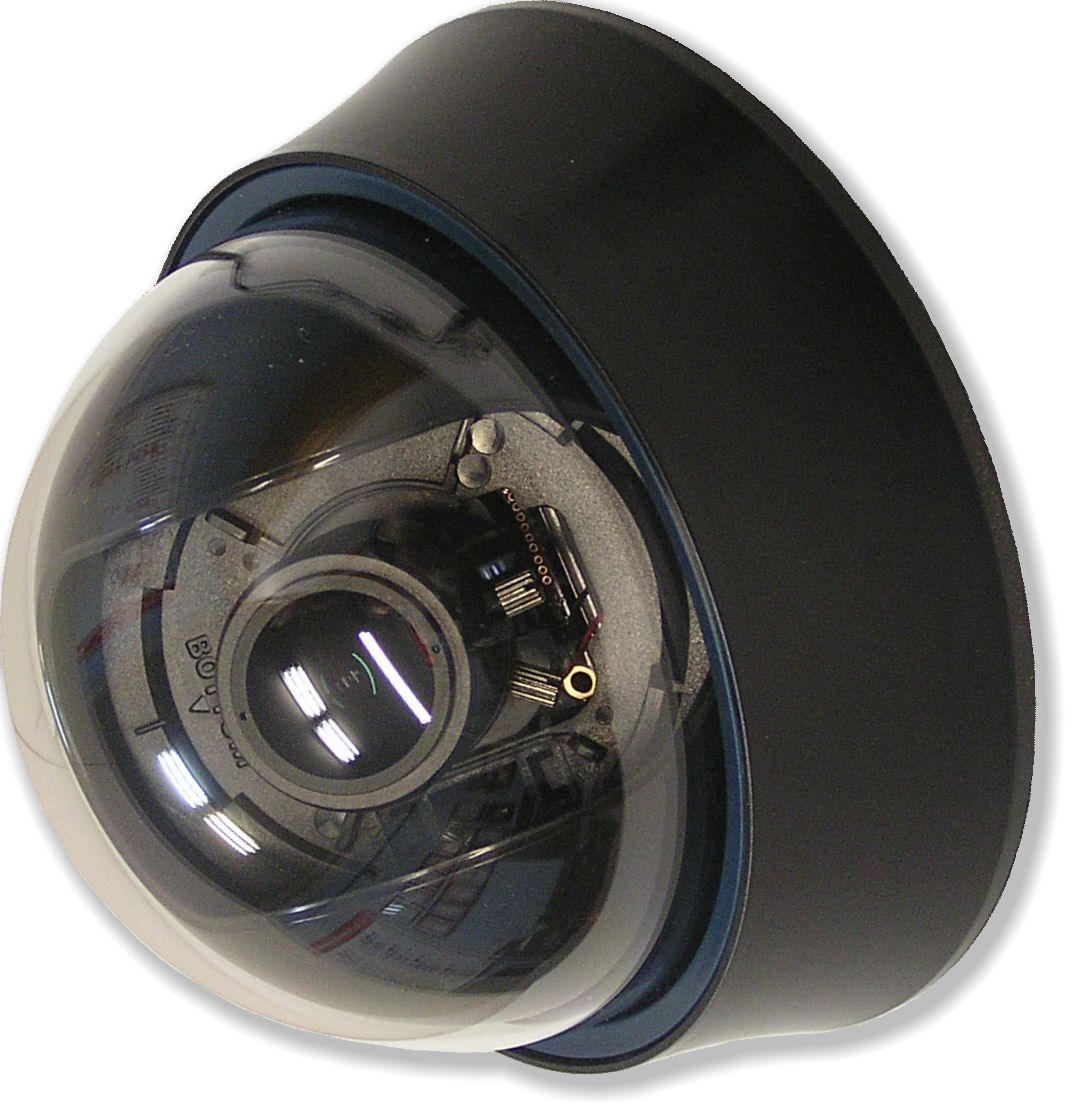

Камера видеонаблюдения DE-F132D-3.6 в черном крпусе. Монтаж на стене.

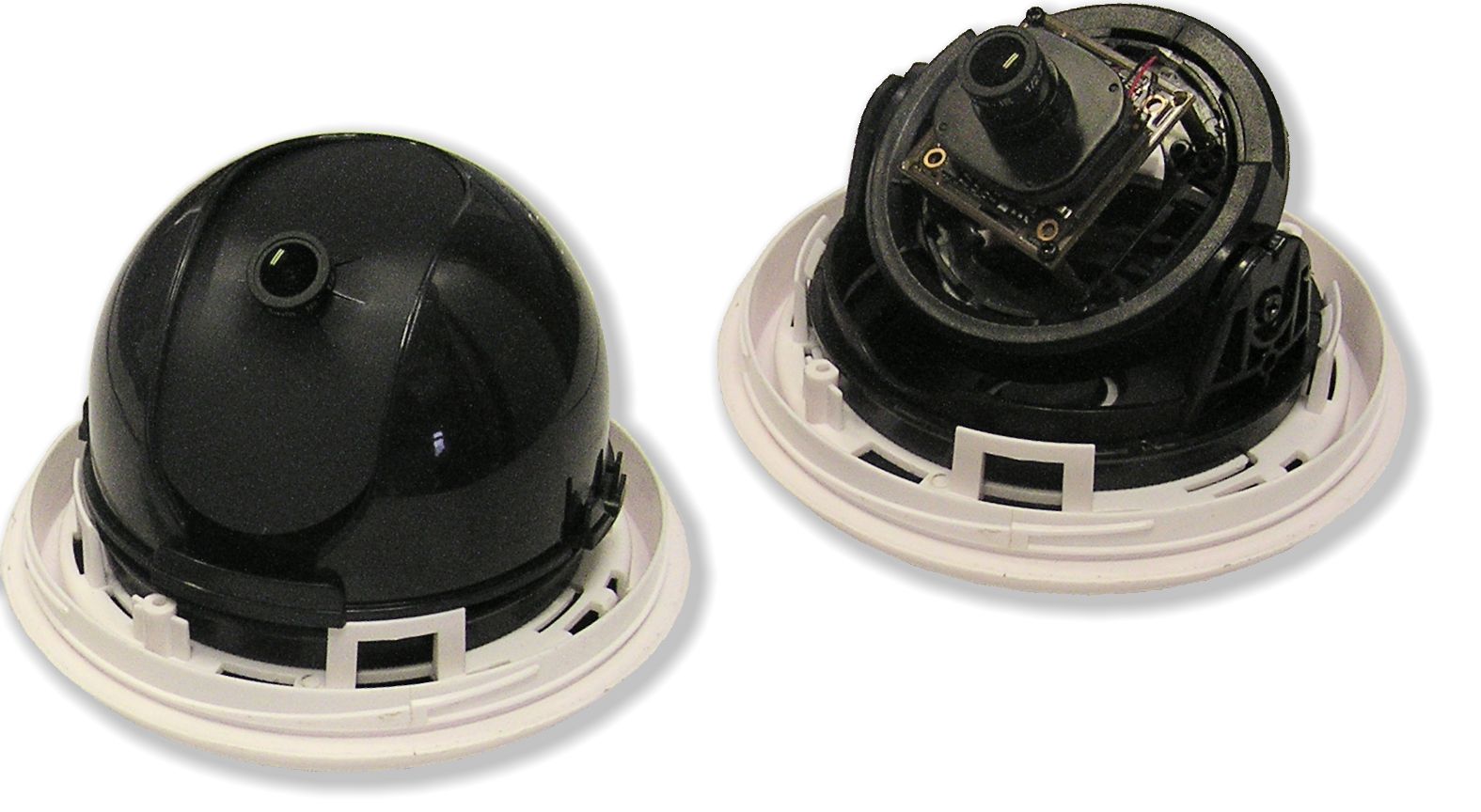

Камера видеонаблюдения DE-F132D-3.6. Конструкция корпуса

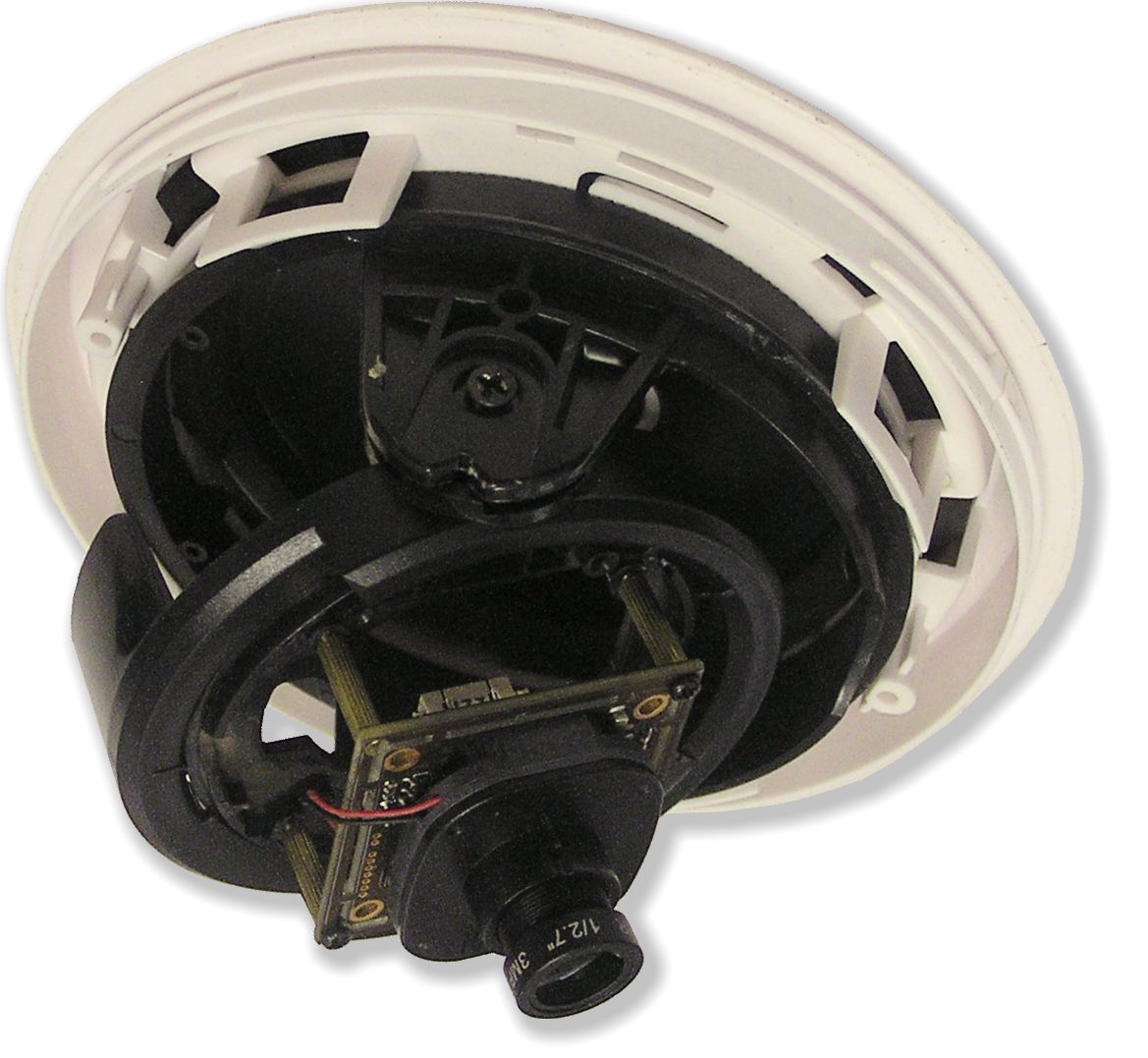

3D-кронштейн (на потолок)

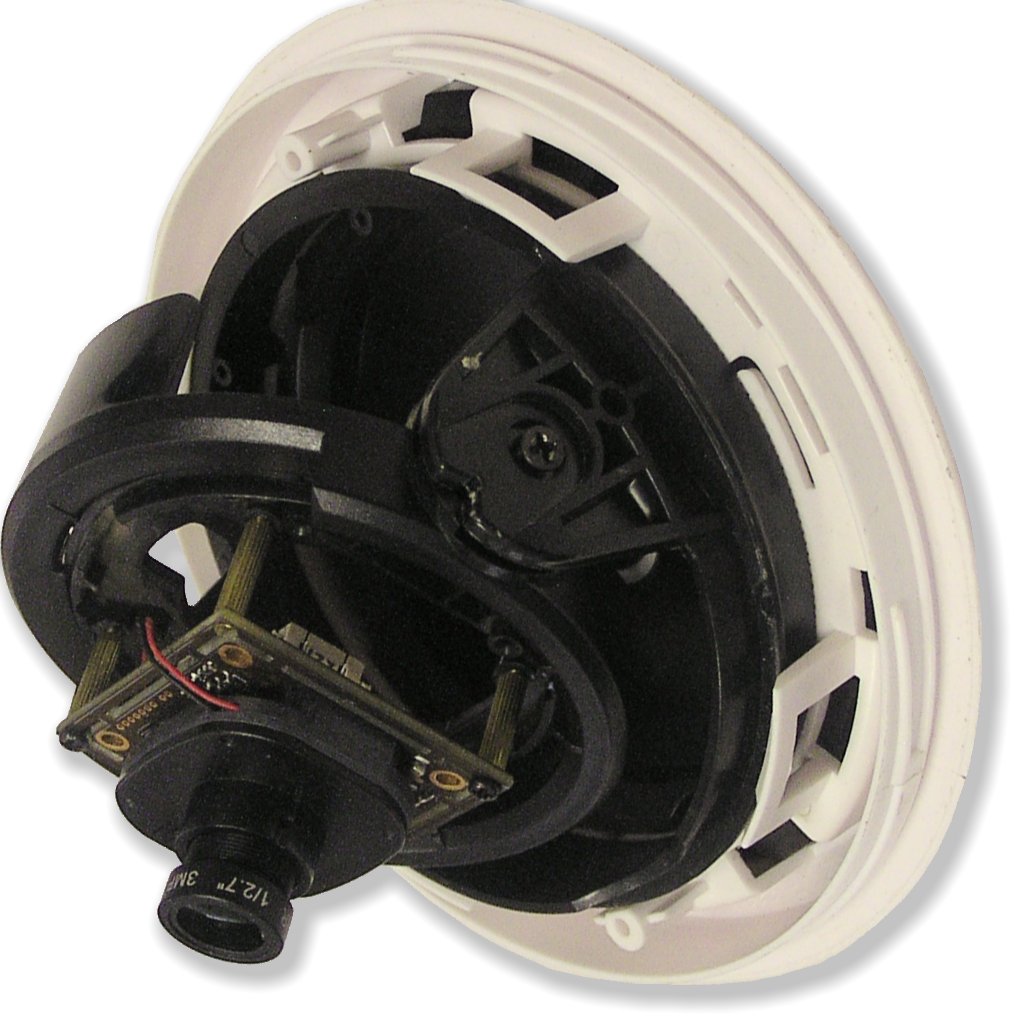

3D-кронштейн (на стене)
Джойстик программирования
В интерьере 1
В интерьере 2
В интерьере 3

Общие сведения

Камера производится в 7 вариантах исполнения, отличающихся фокусным расстоянием объектива

Актуальные цены моделей

Обозначение Примечание Розничная цена Цена партнеров
DE-F132D-2,8   Видеокамера с объективом с диапазоном регулировки фокусного расстояния f=2,8мм  0  нужна авторизация
DE-F132D-3,6 / 4 / 6 / 8   Видеокамера с объективом с диапазоном регулировки фокусного расстояния f=3,6мм / f=4мм / f=6мм / f=8мм  0  нужна авторизация
DE-F132D-12 / 16   Видеокамера с объективом с диапазоном регулировки фокусного расстояния f=12мм / f=16мм  0  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.
