Видеокамера уличная (наружная) DN-439

Общие сведения

Цветная, уличная, герметичная телекамера стандартного разрешения (420 ТВЛ) на базе ПЗС матрицы SONY 1/4". Для работы ночью камера оборудована инфракрасной подсветкой дальностью до 13 м, с автоматическим управлением датчиком освещенности. Фокусное расстояние объектива – фиксированное.

Фотография продукции:

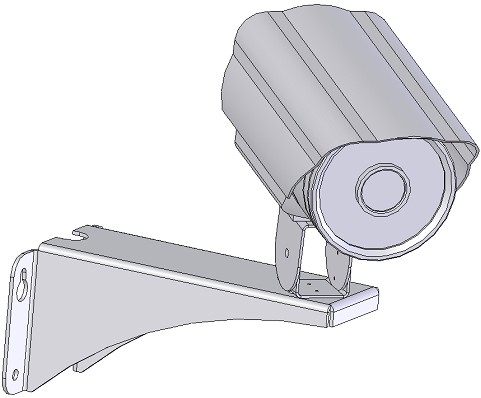

Фото DN-439: Цветная уличная видеокамера 420 ТВЛ, "день-ночь" с ИК подсветкой

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/4" ICX227AK
Разрешение камеры 420
Эффективное количество пикселей (Ш х В) ~290К (500 х 582)
Минимальная освещенность (режим "день") 0,8 лк / F1.4
Минимальная освещенность (режим "ночь") 0,2 лк / F1.4
Отношение сигнал/шум, не менее, дБ 50
Способ управления ИК подсветкой Аналоговый - встроенный пороговый датчики освещенности
Дальность ИК подсветки, не менее, м 13
Угол ИК подсветки (на уровне 1/2 яркости) , не менее, град. 60
Кол-во и тип ИК диодов подсветки 30 х Ф5 мм
Наработка на отказ ИК подсветки, не менее, ч 20000 (> 2 лет)
Электронный затвор, с 1/50 - 1/100000
Видеовыход 1.0 В, 75 Ом, композитный
Напряжение питания, В 10,8 - 13,2 (постоянный ток)
Ток потребления, не более, мА 90
Макс. ток потребления (в режиме "ночь"), не более, мА 350
Тип объектива С фиксированным фокусом
Фокусное расстояние объектива (мм); светосила f=3,6 мм; F=2.0
Опциональный объектив: фокус (мм); светосила f=4 / 6 / 8 / 12 / 16 мм; F=2.0
Диапазон рабочих температур, град. С -25 … +50
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) IP-65
Габаритные размеры, мм 78 x 150 (диаметр х длина)
Вес нетто (в полном комплекте), не более, г 650

Назначение и область применения

Цветная видеокамера стандартного разрешения (420 ТВЛ) с функцией «день-ночь» и встроенной ИК подсветкой.

В камере используется ПЗС матрица SONY 1/4” и процессор цифровой обработки изображения, что позволяет получить естественную цветопередачу.

Встроенная ИК подсветка из 30 ультра ярких светодиодов, позволяет организовать наблюдение даже при полном отсутствии освещения. Управление ИК подсветкой (ее включение и выключение) осуществляется автоматически встроенным в камеру фотодатчиком. При снижении освещенности камера переходи в режим формирования черно-белого изображения, что исключает цветовые шумы и неверную цветопередачу при работе в ИК освещении.

Телекамера предназначена для организации видеонаблюдения в уличных условиях. Для этого она выполнена в герметичном корпусе с системой пассивного подогрева - стабилизация температуры за счет нагрева элементов камеры, а в ночное время - дополнительный подогрев за счет работающей ИК подсветки. Для эксплуатации на улице камера снабжена козырьком, который защищает ее от перегрева летом и намерзания льда и снега – зимой.

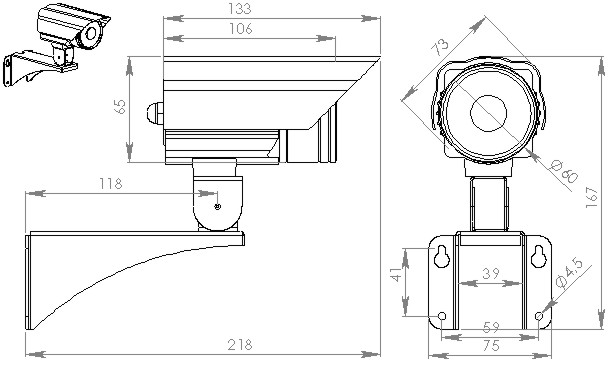

Габаритный чертеж

Габаритный чертеж DN-439: Цветная уличная видеокамера 420 ТВЛ, "день-ночь" с ИК подсветкой

Комплект поставки

  • Видеокамера DN-439 - 1 шт.
  • Кронштейн - 1 шт.
  • Козырек - 1 шт.
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.

Электронная документация

Галерея изображений

Фото общего вида
Габаритный чертеж
3D модель


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2009-07-16 - 2009-07-16
