Видеокамера уличная DN-734

Общие сведения

Цветная видеокамера высокого разрешения (540 ТВЛ) для организации уличного видеонаблюдения за широкими площадками. Построена на базе ПЗС матрицы SONY 1/3". Видеокамера оборудована инфракрасной широкоугольной (80 град.) подсветкой дальностью до 15 м. Встроенный объектив с изменяемым фокусным расстоянием. Цифровое управление ИК подсветкой по уровню яркости изображения.

Фотография продукции:

Фото DN-734: Цветная видеокамера для уличного видеонаблюдения с вариообъективом и широкоугольной ИК подсветкой

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/3" Super HAD II* ICX-NEW-09
Разрешение камеры 540
Эффективное количество пикселей (Ш х В) ~440К (752 х 582)
Минимальная освещенность (режим "день") 0,1 лк / F1.6
Минимальная освещенность (режим "ночь") 0,02 лк / F1.6
Отношение сигнал/шум, не менее, дБ 50
Способ управления ИК подсветкой Цифровой анализ уровня сигнала ПЗС матрицы
Дальность ИК подсветки, не менее, м 15 (опция 25, 35, 50 м в зависимости от угла)
Угол ИК подсветки (на уровне 1/2 яркости) , не менее, град. 80 (опция 60, 45, 30)
Кол-во и тип ИК диодов подсветки 36 x Ф8 мм
Наработка на отказ ИК подсветки, не менее, ч 20000 (> 2 лет)
Электронный затвор, с 1/50 - 1/100000
Видеовыход 1.0 В, 75 Ом, композитный
Напряжение питания, В 10,8 - 13,2 (постоянный ток)
Ток потребления, не более, мА 90
Макс. ток потребления (в режиме "ночь"), не более, мА 350
Тип объектива С изменяемым фокусом
Фокусное расстояние объектива (мм); светосила f=2,8 - 12 мм; F=1.8
Диапазон рабочих температур, град. С -25 … +50
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) IP-65
Габаритные размеры, мм 101 x 166 (диаметр х длина)
Вес нетто (в полном комплекте), не более, г 950
* Технология Super HAD II является торговой маркой SONY Corporation. SuperHAD (Hole Accumulated Diode). ПЗС матрицы, выполненные по этой новой полупроводниковой технологии, отличаются повышенной чувствительностью.

Назначение и область применения

Видеокамера построена с использованием улучшенной ПЗС матрицы высокого разрешения SONY ICX-NEW-09 формата 1/3" с технологией Super HAD и процессора цифровой обработки видеосигнала, сочетание которых позволяет получить высокое качество изображения и естественную цветопередачу при уличном видеонаблюдении. По сравнению с предыдущей моделью DN-634, в новой камере DN-734 выполнены такие усовершенствования:

  • применена новая ПЗС матрица с увеличенной более чем в 2 раза ночной чувствительностью
  • использован объектив с изменяемым фокусным расстоянием f=2,8-12 мм и ИК прозрачной оптикой, что повышает чувствительность ночью
  • камера снабжена широкоугольной ИК подсветкой (80 град) на базе 36 светодиодных ламп диаметром 8 мм
Сочетание этих усовершенствований позволяет вести эффективное ночное видеонаблюдение за широкими площадками при полном отсутствии света. При необходимости наблюдения за периметром (более узкими углами) камера может оборудоваться ИК подсветкой с углом 60, 45 и 30 град., что обеспечит увеличение дальности наблюдения соответственно до 25, 35 и 50 м. Также для наблюдения за периметром рекомендуется использовать видеокамеру DN-769ZD.

В видеокамере применена технология двойного управления ИК подсветкой, при которой ИК подсветка включается как под управлением процессора, так и от встроенного в камеру датчика уровня освещенности. Процессорное управление позволяет синхронизировать момент включения подсветки с минимальной чувствительностью ПЗС матрицы (за счет контроля уровня сигнала на ее выходе). После включения ИК подсветки камера автоматически переходи в режим "ночь" с формированием черно-белого изображения. Такой подход исключает любые искажения цветопередачи, вызванные несогласованностью момента включения ИК подсветки с переходом камеры в режим "ночь", характерным для камер, оборудованных только датчиком освещенности. Телекамера предназначена для организации видеонаблюдения в уличных условиях. Для этого она выполнена в герметичном металлическом корпусе с системой пассивного подогрева - стабилизация температуры обеспечивается за счет нагрева встроенного стабилизатора напряжения и процессора видеообработки, а в ночное время, когда камере необходим дополнительный подогрев, его обеспечивает работающая ИК подсветка. Для лучшей работы на улице камера снабжена козырьком, который защищает камеру от перегрева летом и намерзания льда и снега - зимой. Настройка вариообъектива выполняется при помощи регуляторов, выведенных на заднюю стенку корпуса и закрытых резиновыми уплотнителями для исключения попадания влаги во внутрь корпуса.

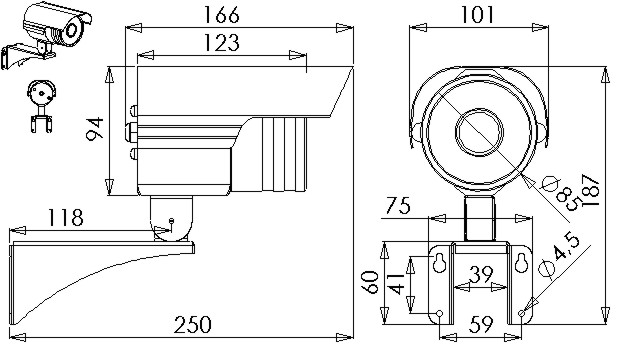

Габаритный чертеж

Габаритный чертеж DN-734: Цветная видеокамера для уличного видеонаблюдения с вариообъективом и широкоугольной ИК подсветкой

Комплект поставки

  • Видеокамера DN-734 - 1 шт.
  • Кронштейн - 1 шт.
  • Козырек - 1 шт.
  • Герметичные заглушки для регуляторов объектива - 2 шт.
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.

Электронная документация

Галерея изображений

Диаграмма эффективности ИК подсветки

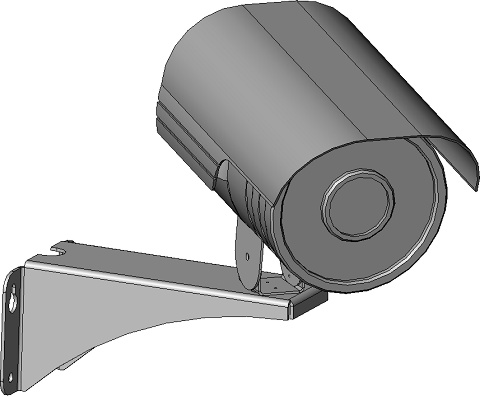

3D модель

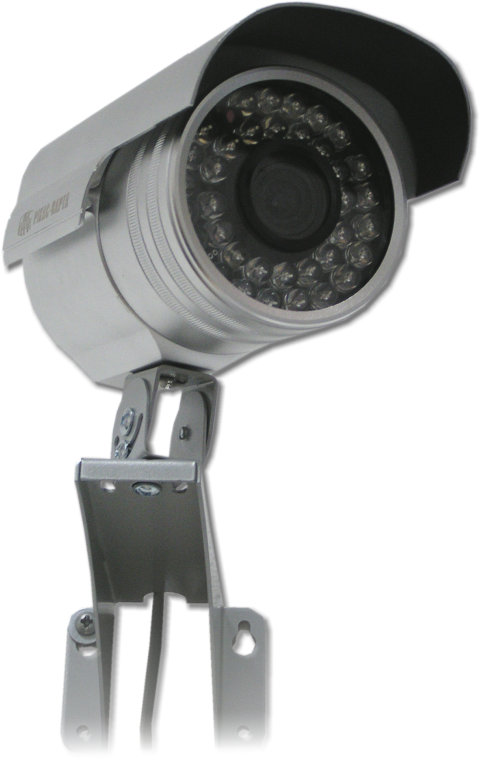

Фото общего вида

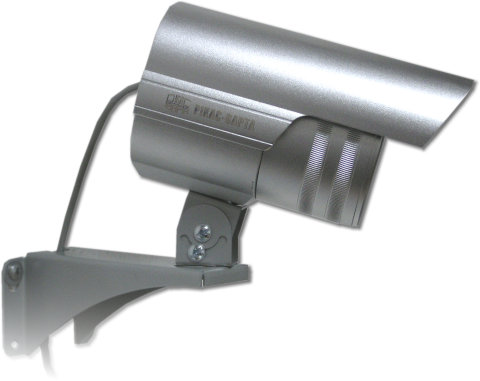

Вид сбоку

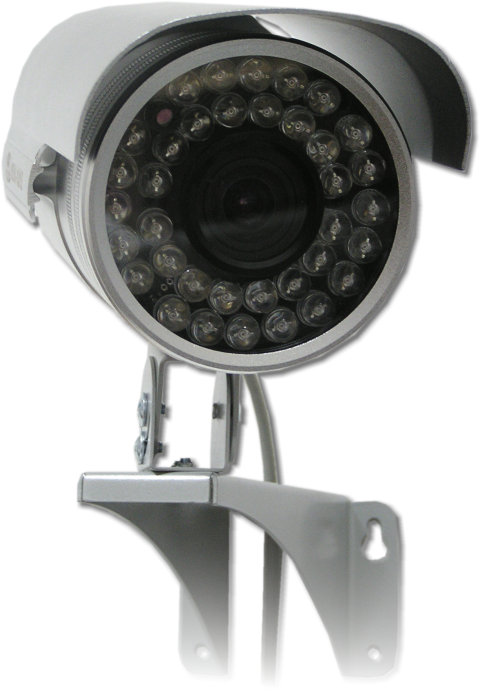

Вид спереди
Вид снизу

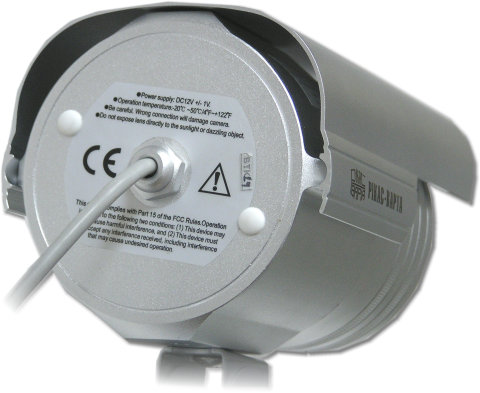

Регуляторы объектива на задней стенке


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2010-01-08 - 2010-01-08
