Камера уличного видеонаблюдения DN-769ZD

Общие сведения

Программируемая цветная камера для периметрального видеонаблюдения. Построена на базе ПЗС матрицы SONY 1/3" высокого разрешения (540 ТВЛ) и процессора видеообработки с программируемыми пользователем параметрами. Видеокамера оборудована инфракрасной комбинированной узкоугольной подсветкой дальностью до 45 м, встроенным объективом с изменяемым фокусным расстоянием. Обеспечивает цифровое управление �К подсветкой по уровню яркости изображения. Может использоваться для распознавания автомобильных номеров

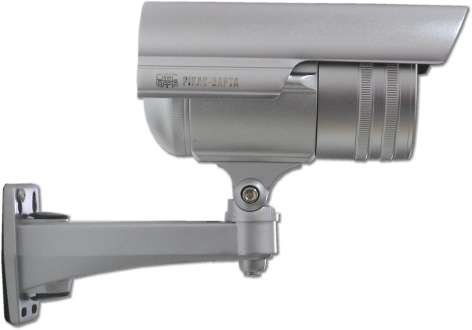

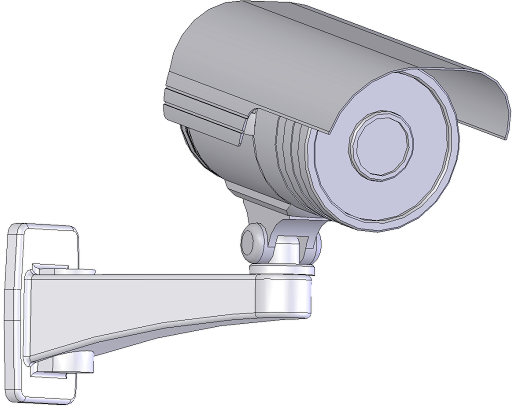

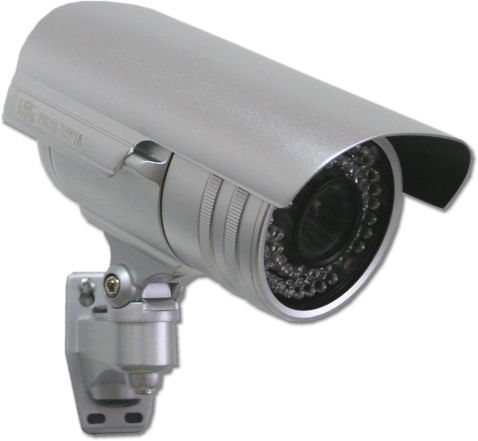

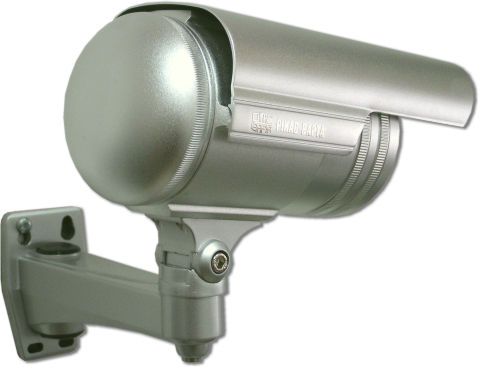

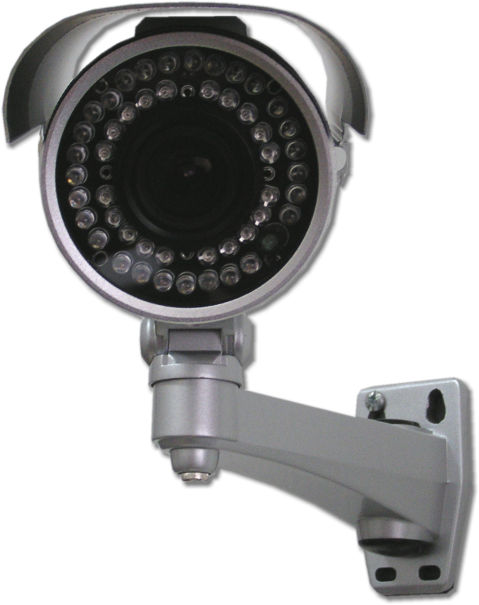

Фотография продукции:

Техническая спецификация: Наименование параметра Значение Сенсор изображения SONY 1/3" Super HAD II* ICX-NEW-09 Разрешение камеры 540 Эффективное количество пикселей (Ш х В) ~440К (752 х 582) Минимальная освещенность (режим "день") 0,1 лк / F1.6 Минимальная освещенность (режим "ночь") 0,02 лк / F1.6 Отношение сигнал/шум, не менее, дБ 50 Способ управления �К подсветкой Цифровой анализ уровня сигнала ПЗС матрицы Дальность �К подсветки, не менее, м 45 Угол �К подсветки (на уровне 1/2 яркости) , не менее, град. комбинированная 30 и 45 Кол-во и тип �К диодов подсветки 48 x Ф5 мм Наработка на отказ �К подсветки, не менее, ч 20000 (> 2 лет) Электронный затвор, с 1/50 - 1/100000 Видеовыход 1.0 В, 75 Ом, композитный Напряжение питания, В 10,8 - 13,2 (постоянный ток) Ток потребления, не более, мА 90 Макс. ток потребления (в режиме "ночь"), не более, мА 450 Тип объектива С изменяемым фокусом Фокусное расстояние объектива (мм); светосила f=9 - 22 мм; F=1.6 Диапазон рабочих температур, град. С -25 … +50 Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) IP-65 Габаритные размеры, мм 105 x 210 (диаметр х длина) Вес нетто (в полном комплекте), не более, г 1200

Назначение и область применения

Камера видеонаблюдения построена с использованием новейшей аналоговой ПЗС матрицы SONY высокого разрешения SONY ICX-NEW-09 формата 1/3" с обновленной технологией Super HAD и программируемого пользователем процессора цифровой обработки видеосигнала. Сочетание этих компонентов позволяет получить высокое качество изображения и естественную цветопередачу в дневное время при организации видеонаблюдения в условиях улицы. Кроме этого камеры оборудованы �К прозрачными объективами с изменяемым фокусным расстоянием и мощной �К подсветкой, что вместе с новой матрицей обеспечивает высокую чувствительность при работе ночью. От предыдущей модели DN-669D новую камеру видеонаблюдения отличает:

• РџР—РЎ матрица СЃ увеличенной более чем РІ 2 раза ночной чувствительностью Рё оптимизированным РїРѕРґ Р�Рљ освещение светофильтром
• Применение объективов СЃ Р�Рљ прозрачной оптикой для более эффективной работы РІ инфракрасном диапазоне подсветки
• Увеличенный диапазон изменения фокусного расстояния объектива f=9–22 РјРј

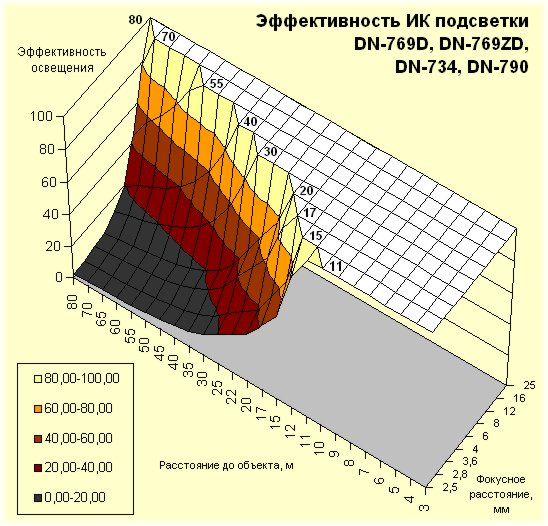

• Комбинированная Р�Рљ подсветка РЅР° базе светодиодов 45 Рё 30 град. полностью соответствует углам РѕР±Р·РѕСЂР° установленного объектива. Это позволяет устранить эффект светлого "пятна" РІ центре изображения Рё обеспечить большую дальность Рё равномерность освещения РІРѕ всей Р·РѕРЅРµ наблюдения
• Цифровое управление Р�Рљ подсветкой РЅР° РѕСЃРЅРѕРІРµ анализа СѓСЂРѕРІРЅСЏ сигнала РЅР° выходе РџР—РЎ матрицы, что дает возможность согласованность момента перехода камеры РІ ЧБ режим Рё включения Р�Рљ подсветки СЃ моментом достижения матрицей нижнего РїРѕСЂРѕРіР° чувствительности
• Р�спользование программируемого процессора видеообработки позволяет настроить РІСЃРµ режимы работы камеры РІ соответствии СЃ местом ее установки, достигнув РїСЂРё этом максимального качества формируемого изображения
• Новый РєРѕСЂРїСѓСЃ СЃ герметичной крышкой пульта программирования Рё регулировки объектива Рё улучшенный кронштейн СЃ каналом РІРІРѕРґР° кабеля

Сочетание этих новшеств позволяет вести эффективное ночное видеонаблюдение за периметром при больших расстояниях. Установленный в камере объектив с изменяемым фокусным расстоянием согласован с углом �К подсветки, что обеспечивает равномерность �К излучения во всей зоне наблюдения, независимо от выбираемого угла обзора.

В видеокамере применено цифровое управление �К подсветкой, при котором она включается по команде процессора при снижении уровня сигнала на выходе ПЗС матрицы до минимального значения, обеспечивающего цветное изображение. После снижения сигнала до этого предела процессор переводит камеру в режим "ночь", формируя черно-белое изображение, и синхронно включает �К подсветку. Этим исключаются любые искажения цветопередачи, вызванные формированием цветного изображения при работающей �К подсветке, характерные для камер с датчиком освещенности.

Высокая четкость изображения и узкоугольный объектив (f=9-22) позволяет использовать камеру видеонаблюдения для распознавания автомобильных номеров.

Процессор видеообработки позволяет пользователю настраивать параметры формируемого камерой изображения. Среди таких параметров: уровень электронного затвора - обеспечивает постоянную яркость изображения в дневное время не зависимо от яркости освещения; уровня максимального усиления, который позволяет задать оптимальное отношение сигнал/шум для работы ночью; изменить пороги перехода камеры в режим «день» и «ночь»; установить контрастность и четкость формируемого изображения; задать режим и подстроить баланс белого; скорректировать уровни цветоразностных сигналов; запрограммировать от 1 до 64 зон компенсации задней засветки с настройкой уровня яркости в них; при необходимости выделить на экране от 1 до 4 приватных зон и скрыть их изображение. Все настройки хранятся в энергонезависимой памяти и не изменяются при обесточивании камеры.

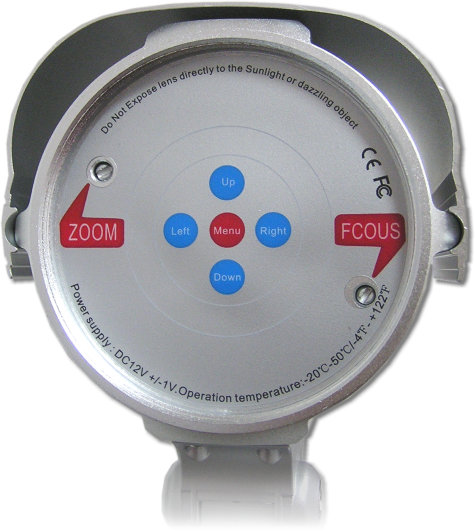

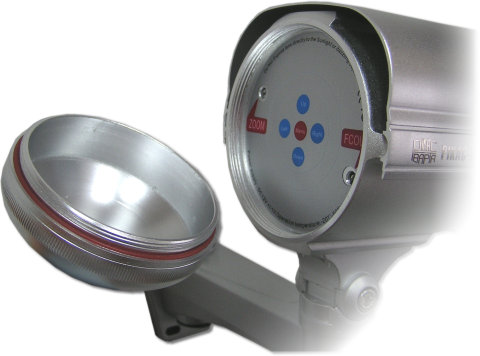

Для организации видеонаблюдения в уличных условиях камера выполнена в герметичном металлическом корпусе с системой пассивного подогрева. Стабилизация температуры обеспечивается за счет нагрева встроенного стабилизатора напряжения и процессора видеообработки, а в ночное время, когда оптике необходим дополнительный подогрев, его обеспечивает работающая �К подсветка, расположенная в непосредственной близости от объектива и переднего стекла. Кроме этого камера снабжена перемещаемым козырьком, который защищает ее от перегрева летом и намерзания льда и снега - зимой. Клавиатура управления и регуляторы объектива, вынесенные на заднюю стенку, закрыты герметичной заглушкой защищающей их от попадания пыли и влаги. Камера оборудована полым герметичным кронштейном, через который выведены кабеля электропитания и видеосигнала.

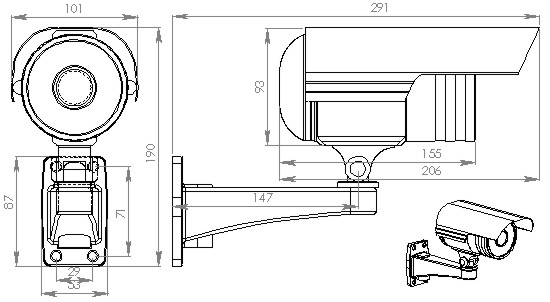

Габаритный чертеж

Комплект поставки

• Камера видеонаблюдения - 1 шт.
• Кронштейн - 1 шт.
• Козырек - 1 шт.
• Задняя стенка-заглушка - 1 шт.
• Резиновые уплотнители кронштейна – 3 шт.
• 6-гранный ключ для фиксации камеры РІ кронштейне - 1 шт.
• Монтажный комплект - 1 шт.
• Паспорт СЃ руководством РїРѕ эксплуатации Рё гарантийным талоном - 1 СЌРєР·.
• Руководство РїРѕ программированию – 1 СЌРєР·. (РЅР° партию)

Электронная документация

•  Р�нформационный листок (Размер: 592 Кбайт / Последнее изменение: 2015-01-25 20:24:04)
•  РџР°СЃРїРѕСЂС‚ (Размер: 325 Кбайт / Последнее изменение: 2015-01-25 20:24:04)
•  Р СѓРєРѕРІРѕРґСЃС‚РІРѕ РїРѕ программированию (Размер: 330 Кбайт / Последнее изменение: 2015-01-25 20:24:02)

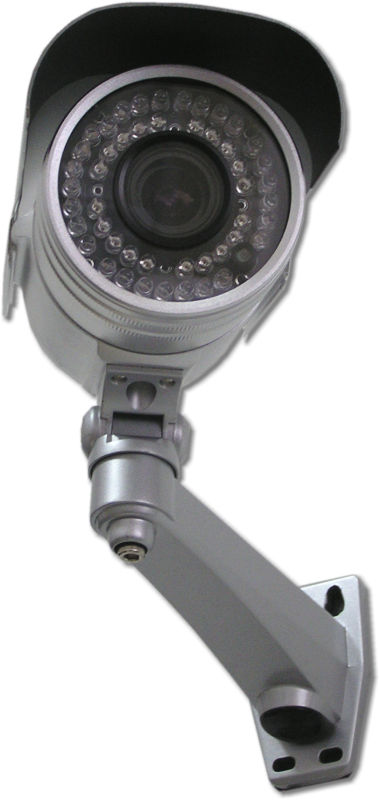

Галерея изображений
