DN-8429D - уличная камера: 600 ТВЛ с D-WDR и HLC



Общие сведения

Цветная уличная камера разрешения 600 ТВЛ с фиксированным углом обзора. Данная уличная камера построена на базе ПЗС матрицы 760H SONY Super HAD CCD II формата 1/3" и процессора видеообработки ISP IV поколения с OSD меню для настройки параметров изображения. Для отображения уличных сцен с широким диапазоном яркости, камера реализует режим D-WDR - цифровое расширение динамического диапазона, позволяя ей эффективно работать на встречный свет. Камера видеонаблюдения оборудована инфракрасной подсветкой, угол которой максимально точно подобран под угол обзора установленного объектива, за счет чего достигается максимальная дальность и равномерность ИК подсветки. Камера предназначена для организации видеонаблюдения на улице.

Фотография продукции:

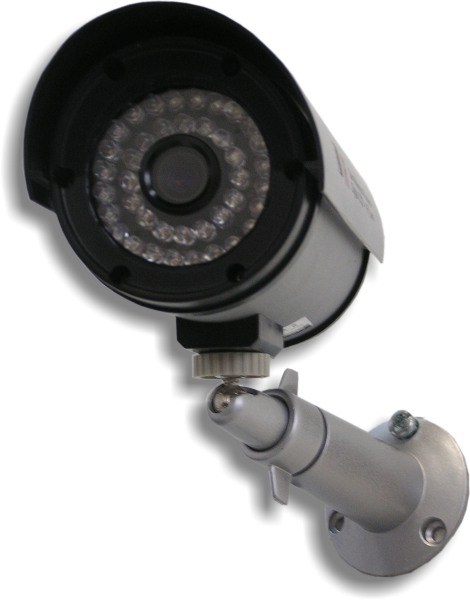

Фото DN-8429D - уличная камера: 600 ТВЛ, D-WDR, HLC, ИК подсветка

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/3" Super HAD II* ICX-639BKA
Разрешение камеры 600
Эффективное количество пикселей (Ш х В) ~440К (752 х 582)
Минимальная освещенность (режим "день") 0,2 лк / F2.0
Минимальная освещенность (режим "ночь") 0,04 лк / F2.0
Отношение сигнал/шум, не менее, дБ 51
Процессор видеообработки ISP-IV
Способ управления ИК подсветкой Цифровой анализ уровня сигнала ПЗС матрицы
Дальность ИК подсветки, не менее, м 10 / 15 / 20 / 25 / 30 / 35
Угол ИК подсветки (на уровне 1/2 яркости) , не менее, град. комбинированная, соответствует углу обзора
Кол-во и тип ИК диодов подсветки 40 x Ф5 мм
Наработка на отказ ИК подсветки, не менее, ч 20000 (> 2 лет)
Электронный затвор, с 1/50 - 1/100000
Видеовыход 1.0 В, 75 Ом, композитный
Напряжение питания, В 10,8 - 13,2 (постоянный ток)
Ток потребления, не более, мА 90
Макс. ток потребления (в режиме "ночь"), не более, мА 400
Тип объектива С фиксированным фокусом
Фокусное расстояние объектива (мм); светосила f=3,6 мм; F=2.0
Опциональный объектив: фокус (мм); светосила f=4 / 6 / 8 / 12 / 16 мм; F=2.0
Режим D-WDR (расширенный динамический диапазон) +
Режим 2D-NR (2D шумоподавление) +
Режим HLC (подавление избыточной яркости) +
Диапазон рабочих температур, град. С -30 … +50 (от ИБП)
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) IP-65
Габаритные размеры, мм 78 x 155 (диаметр х длина)
Вес нетто (в полном комплекте), не более, г 400
* Технология Super HAD II является торговой маркой SONY Corporation. SuperHAD (Hole Accumulated Diode). ПЗС матрицы, выполненные по этой новой полупроводниковой технологии, отличаются повышенной чувствительностью.

Назначение и область применения

DN-8429D - камера видеонаблюдения 600 ТВЛ построена на аналоговой ПЗС матрице SONY разрешения 760H формата 1/3", выполненной по технологии SONY Super HAD CCD II*, обеспечивающей высокую светочувствительность, в т.ч. и при работе с инфракрасной (ИК) подсветкой. В видеокамере применен процессор цифровой обработки видеосигнала ISP 4-го поколения, который за счет реализации самых современных алгоритмов видеообработки изображения, позволяет получить высокую четкость и отличную цветопередачу в дневное время, и стабильное, лишенное шумов изображение при ночном видеонаблюдении

Для наибольшей эффективности работы в ночное время камера видеонаблюдения оборудована ИК прозрачным объективом с фиксированным фокусным расстоянием, доступны с нескольких вариантах: 3,6 / 4 / 6 / 8 / 12 / 16 мм. Устанавливаемая в камеру наблюдения ИК подсветка полностью соответствует ее углу обзора, за счет чего достигается максимальная равномерность и дальность подсветки при работы в ночном режиме.

Корпус камеры видеонаблюдения DN-8429D может монтироваться как на вертикальную, так и на горизонтальную поверхность, за счет возможности крепления кронштейна на нижнюю или тыльную сторону корпуса. Кроме этого кронштейн соединяется с корпусом камеры через диэлектрические основания, что дает возможность устанавливать данную камеру на металлические поверхности и несущие железобетонные конструкции.

Отличительные особенности камеры видеонаблюдения DN-8429D:

  • Горизонтальное разрешение 600 ТВЛ – обнаружение наименьших деталей в изображении
  • Расширенный динамический диапазон (D-WRD) – повышение яркости и информативности затемненных областей
  • 2D фильтр шумоподавления – четкая, без шумов картинка при слабом освещении
  • Подавления муара на мелких элементах изображения – нет цветных разводов и размытостей на контурах
  • Компенсация зон высокой яркости (HLC) – работы в свете встречных фар и ярких точечных светильников
  • Коррекции зон затенения объективов (LSC) – компенсация «темных» углов в изображении
  • Компенсация «мертвых» пикселей матрицы – автоматическое подавление до 64 неисправных пикселей
  • Усовершенствованный многорежимный баланс белого – диапазон температур цвета от 1000К до 10000К
  • Гамма-коррекция в зависимости от типа монитора – точная цветопередача на любом мониторе
  • Интеллектуальное управление ИК подсветки – изменение мощности в зависимости от освещенности
  • Мониторинг зон парковки автомобилей – индикация контрольной разметки
  • 8 индивидуально настраиваемых приватных зоны – размеры, положение и цвет для каждой зоны
  • Экранное меню (OSD) – интерактивная настройка параметров камеры с их хранением в памяти EEPROM
  • Объективы с ИК прозрачной оптикой для эффективной работы в ИК подсветке с фокусам f= 3,6 / 4 / 6 / 8 / 12 / 16 мм
  • ИК подсветки на базе светодиодов 80, 60, 45 или 30 градусов в соответствии с углом установленного объектива, что позволяет исключить эффект «светлого» пятна в центре и обеспечить максимальную дальность, равномерность и эффективность подсветки
  • цифровое управление ИК подсветкой позволяет согласовать момента перехода камеры в ЧБ режим и включения ИК подсветки с моментом достижения ПЗС матрицей минимальной чувствительности, достаточной для формирования цветного изображения

Кроме этого процессор ISP-IV поддерживает ряд уже традиционных для камер видеонаблюдения функций и режимов, таких как: «день-ночь» (DN) с указанием порогов и задержки перехода, электронный затвор (AE) с настройкой уровня автоматически поддерживаемой яркости изображения в дневное время, регулировку уровня цифрового усиление в ночном режиме (AGC) для лучшего соотношения сигнал/шум, выполняет компенсацию задней засветки (BLC) в 4 зонах с настройкой уровня яркости в каждой из них, регулировку контраста, четкости и насыщенности изображения. Все настройки видеокамеры хранятся в энергонезависимой памяти.

Столь широкий набор изменяемых параметров позволяет путем программирования камеры видеонаблюдения получить идеальное изображение при любых условиях ее эксплуатации, как днем, так и ночью, при работе на встречную засветку. Для программирования камера снабжена встроенным в кабель влагоустойчивым джойстиком, что значительно упрощает процесс ее адаптации к условиям эксплуатации.

В видеокамере применено цифровое управление ИК подсветкой, при котором она включается по команде процессора телекамеры при снижении уровня сигнала на выходе ПЗС матрицы до минимального значения, обеспечивающего цветное изображение. После снижения уровня сигнала до этого предела процессор переводит камеру в режим "ночь", формируя черно-белое изображение, и включает ИК подсветку. Этим исключаются любые искажения цветопередачи, вызванные формированием цветного изображения при работающей ИК подсветке, характерные для камер с датчиком освещенности.

Для организации видеонаблюдения в уличных условиях камера выполнена в герметичном металлическом корпусе с системой пассивного подогрева. Стабилизация температуры обеспечивается за счет нагрева встроенного стабилизатора напряжения и процессора видеообработки, а в ночное время, когда оптике необходим дополнительный подогрев, его обеспечивает работающая ИК подсветка, расположенная в непосредственной близости от объектива. Кроме этого камера снабжена козырьком, который защищает ее от перегрева летом и намерзания льда и снега - зимой. Конструкция корпуса обеспечивает его полную гальваническую развязку от кронштейна, который крепится через пластиковые изоляторы, как к нижней, так и к задней части корпуса. Поэтому камера без дополнительных средств изоляции может монтироваться на металлические поверхности.

* Super HAD CCD II является зарегистрированной торговой маркой корпорации SONY

Габаритный чертеж

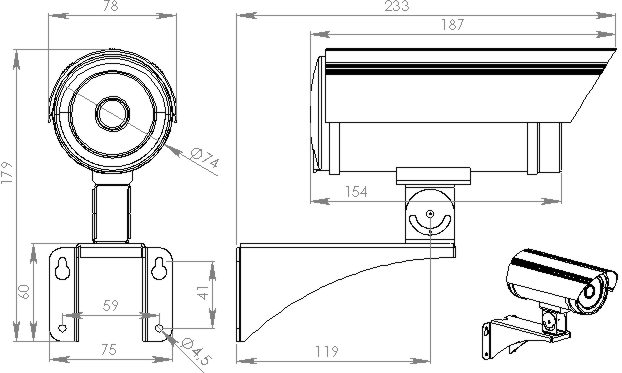

Габаритный чертеж DN-8429D - уличная камера: 600 ТВЛ, D-WDR, HLC, ИК подсветка

Комплект поставки

  • Камера видеонаблюдения - 1 шт.
  • Кронштейн - 1 шт.
  • Козырек - 1 шт.
  • 6-гранный ключ для фиксации камеры в кронштейне и регулировки объектива - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.
  • Руководство по программированию – 1 экз. (на партию)

Электронная документация

Галерея изображений

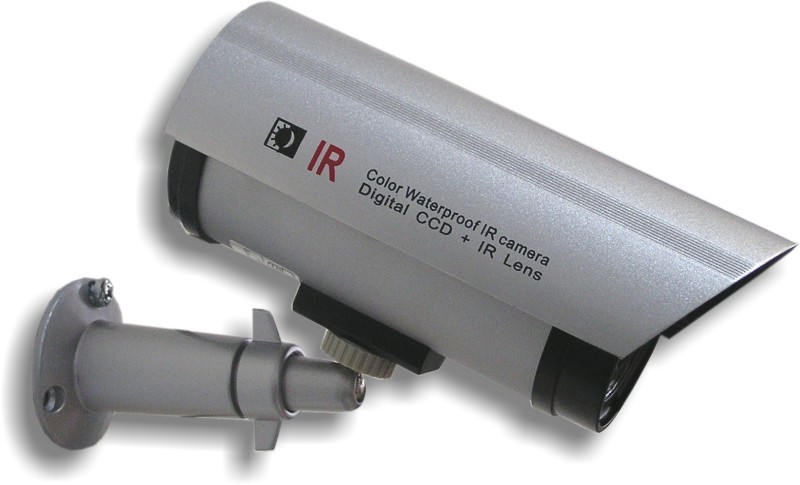

Общий вид

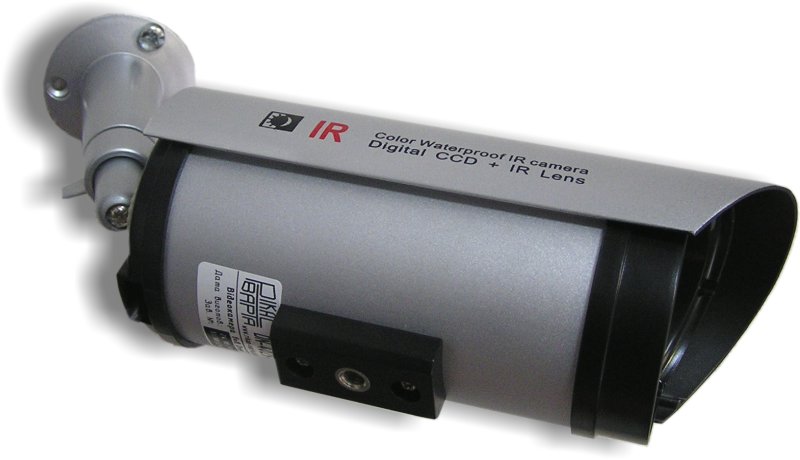

Вид снизу

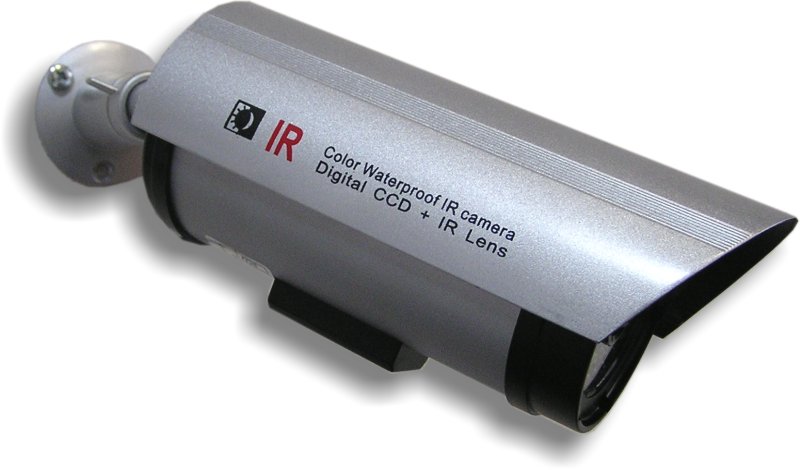

Вид сбоку

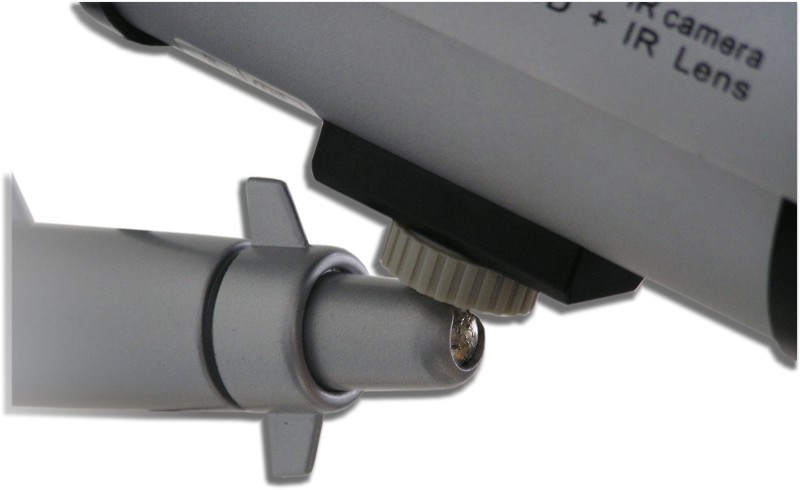

Диэлектрическое основание и механизм фиксации направления обзора

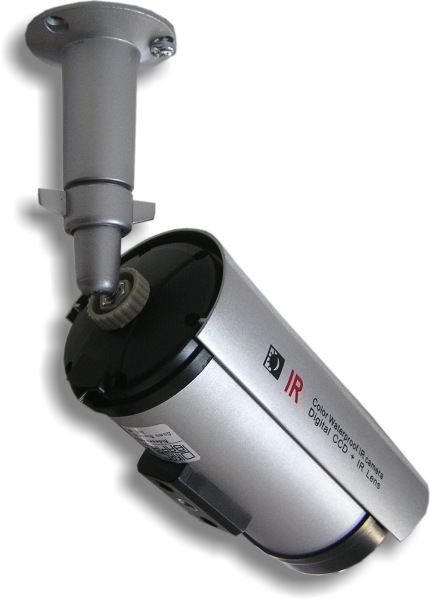

Крепление на задней стенке для монтажа на потолок
Монтаж на потолок
Монтаж на стену или колонну
Герметичный джойстик программирования
Входной кабель

Общие сведения

Наружная камера DN-8429D выпускается в нескольких вариантах исполнения, отличающихся фокусным расстоянием установленного объектива и дальностью ИК подсветки

Актуальные цены моделей

Обозначение Примечание Розничная цена Цена партнеров
DN-8429D-3.6   видеокамера уличная f=3.6 мм, L=10 м  0  нужна авторизация
DN-8429D-4   видеокамера уличная f=4 мм, L=10 м  0  нужна авторизация
DN-8429D-6   видеокамера уличная f=6 мм, L=15 м  0  нужна авторизация
DN-8429D-8   видеокамера уличная f=8 мм, L=20 м  0  нужна авторизация
DN-8429D-12   видеокамера уличная f=12 мм, L=25 м  0  нужна авторизация
DN-8429D-16   видеокамера уличная f=16 мм, L=35 м  0  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-10-29 - 2012-10-30
