DN-F154D-6022 - AHD-H периметральная видеокамера наблюдения 1080P, Sony Exmor NIR, ИК подсветка



Общие сведения

Узкоугольная аналоговая AHD-H периметральная видеокамера наблюдения с разрешением Full HD. Видеокамера построена на базе КМОП сенсора 1080P SONY Exmor NIR формат 1/2.8" и процессора видеообработки ISP-41H с русским OSD меню. Видеокамера наблюдения оборудована инфракрасной узкоугольной подсветкой (3 варианта), механическим ИК фильтром, встроенным ИК прозрачным 3-мегапиксельным узкоугольным объективом с изменяемым фокусным расстоянием. Предназначена для видеонаблюдения за периметром и в местах, требующих высокой детализации наблюдаемого изображения

Фотография продукции:

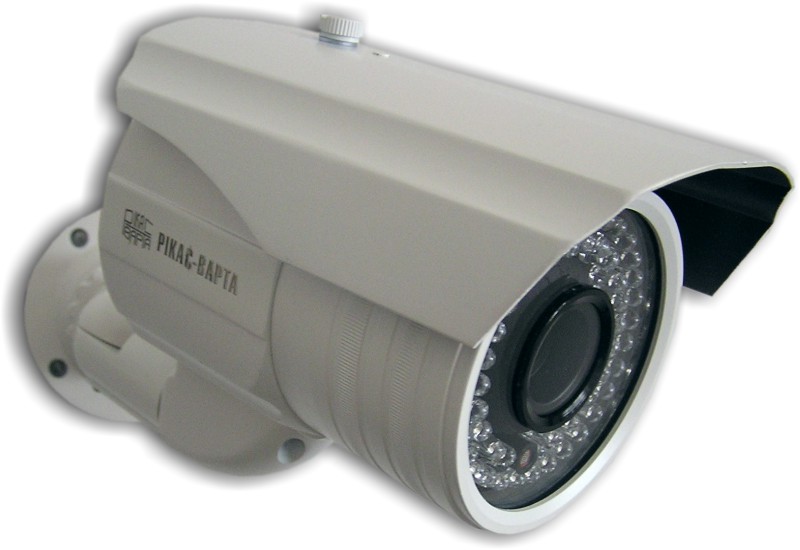

Фото DN-F154D-6022: Уличная AHD-H периметральная видеокамера наблюдения 1080P. Сенсор Sony Exmor NIR

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/2.8" Exmor NIR IMX222LQJ
Разрешение сенсора 1984x1225
Разрешение камеры 1920x1080
Эффективное количество пикселей (Ш х В) 2M (1920x1080)
Минимальная освещенность (режим "день") 0,5 лк / F1.6
Минимальная освещенность (режим "ночь") 0,1 лк / F1.6
Минимальная освещенность (режим "SENS-UP") 0,02 лк / F1.6
Отношение сигнал/шум, не менее, дБ 50
Процессор видеообработки ISP-41H
Способ управления ИК подсветкой Аналоговый - встроенный пороговый датчик освещенности
Дальность ИК подсветки, не менее, м 22 / 33 / 51
Угол ИК подсветки (на уровне 1/2 яркости) , не менее, град. 45 / 30 / 20
Кол-во и тип ИК диодов подсветки 55 x Ф5 мм
Наработка на отказ ИК подсветки, не менее, ч 20000 (> 2 лет)
Электронный затвор, с 1/30 — 1/50000
Видеовыход 1.0 В, 75 Ом, AHD-H
Напряжение питания, В 10,8 - 13,2 (постоянный ток)
Ток потребления, не более, мА 80
Макс. ток потребления (в режиме "ночь"), не более, мА 500
Тип объектива С изменяемым фокусом
Фокусное расстояние объектива (мм); светосила f=6,0 - 22 мм; F=1.6
Класс оптики (качество) 3 Мпикс
3D-кронштейн +
Режим D-WDR (расширенный динамический диапазон) +
Режим 2D-NR (2D шумоподавление) +
Режим 3D-NR (3D шумоподавление по Гауссу) +
Режим HLC (подавление избыточной яркости) +
Режим SenseUP (повышение чувствительности) +
Режим LSC (компенсация затенения объектива) +
Диапазон рабочих температур, град. С -30 … +50 (от ИБП)
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) IP-65
Габаритные размеры, мм 160 x 280 (диаметр х длина)
Вес нетто (в полном комплекте), не более, г 1100
Вес брутто, не более, г 1300
* Технология Exmor является торговой маркой SONY Corporation. КМОП сенсоры, выполненные по этой технологии, отличаются повышенной производительностью, низким уровнем шумов, низким энергопотреблением и параллельной обработкой элементов изображения. Версия NIR является дальнейшим развитием технологии EXview HAD (Hole Accumulated Diode), отличающейся повышенной чувствительностью в области ИК излучения.

Назначение и область применения

DN-F154D-6022 - AHD-H цветная видеокамера наблюдения 1080P построена на КМОП сенсоре SONY разрешения 1920х1080 оптического формата 1/2.8", выполненной по технологии Exmor NIR, оптимизированной для работы с инфракрасной (ИК) подсветкой. Основой видеокамеры является процессор цифровой обработки видеосигнала ISP-41H. Сочетание этих компонентов позволяет получить высокую четкость и отличную цветопередачу в дневное время, и стабильное без шумов изображение при ночном наблюдении.

Для наибольшей эффективности работы в ночное время видеокамера оборудована механическим ИК фильтром, который автоматически открывается при снижении освещенности и включении ИК подсветки, обеспечивая максимальную чувствительность сенсора к ИК освещению.

ИК прозрачный 3-мегапиксельный объектив с изменяемым фокусным расстоянием в диапазоне регулировки f=6,0-22 мм, оборудована высококачественной оптикой с большой светосилой F1.6, позволяет вести наблюдение на больших дальностях,например, периметр, или получать изображения с большой детализацией.

Обновленный корпус дает возможность монтировать видеокамеру DN-F154D-6022 на любую поверхность (на стену, потолок, столб ограждения и пр.) независимо от направления наблюдения. Для большей устойчивости от несанкционированного доступа, ввод кабеля выполнен через металлический литой кронштейн.

Отличительные особенности видеокамеры наблюдения:

  • КМОП сенсор 1080P с общим количеством пикселей 1984 x 1225 (по горизонтали и вертикали)
  • Горизонтальное разрешение 1920 пикселей – новое качество аналогового AHD видеокамер наблюдения
  • КМОП сенсор с максимальной чувствительностью из всей линейки Full HD сенсоров SONY формата 1/2.8"
  • Технология SONY Exmor NIR оптимизированная под ИК в сочетании с механическим ИК фильтром
  • 3-мегапиксельная ИК прозрачная оптика для максимальной эффективности ИК и большой светосилой F1.6
  • Узкоугольный объектив с изменяемым фокусным расстоянием в диапазоне f=6,0-22 мм
  • Программируемый процессор обработки ISP-41H с поддержкой русского OSD меню
  • Новые режимы видеообработки: 3D-NR - 3-мерное шумоподавление по Гауссу, 2D-NR – функция 2D шумоподавления, ATW - улучшенный режим баланса белого с диапазоном температур 1800К - 10500К для уличного видеонаблюдения, многозонный режим BLC – подавление зон высокой яркости, DWDR - расширенный динамический диапазон для наблюдения контрастных сцен
  • Специальный режим SENS-UP - увеличения времени выдержки для максимальной ночной светочувствительности с регулировкой времени
  • Герметичный джойстик на входном кабеле

Процессор видеообработки ISP-41H позволяет настраивать параметры формируемого видеокамерой изображения, среди которых: уровень электронного затвора - обеспечивает постоянную яркость изображения не зависимо от яркости освещения днем; уровень максимального усиления - позволяет выбрать наилучшее отношение сигнал/шум для работы ночью; контрастность, четкость и насыщенность изображения; выбрать режим баланса белого; настроить расширение динамического диапазона DWDR; задать компенсацию задней засветки BLC и подавления до 4 независимых зон, при необходимости выделить от 1 до 4 приватных зон и скрыть их изображение, отрегулировать ночную чувствительность при помощи режима SENS-UP, а также подавить зоны повышенной яркости от отражения ИК подсветки.

Все настройки камеры видеонаблюдения DN-F154D-6022 хранятся в ее энергонезависимой памяти.

Для организации видеонаблюдения в уличных условиях видеокамера выполнена в герметичном металлическом корпусе с системой пассивного подогрева. Стабилизация температуры достигается за счет нагрева встроенного стабилизатора напряжения и процессора видеообработки, а в ночное время дополнительный обогрев линз объектива обеспечивается за счет работы ИК подсветки, расположенной вокруг объектива и возле переднего стекла. Камера видеонаблюдения снабжена козырьком, защищающим ее от перегрева летом и обледенения зимой. Регуляторы объектива вынесены на нижнюю стенку корпуса.

Видеокамера DN-F154D-6022 оборудована полым металлический кронштейном, который защищает от повреждения кабеля электропитания, видеосигнала и управления программированием.

* Exmor NIR являются зарегистрированной торговой маркой корпорации SONY

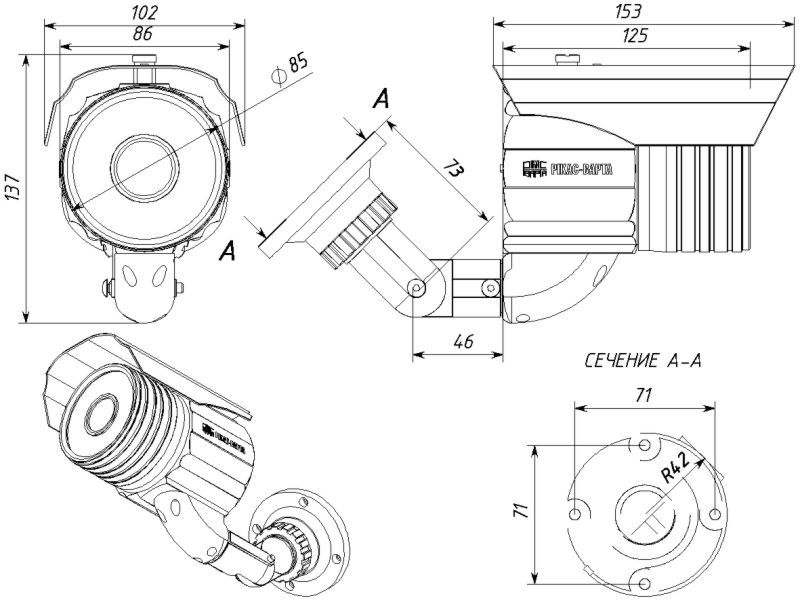

Габаритный чертеж

Габаритный чертеж DN-F154D-6022: Уличная AHD-H периметральная видеокамера наблюдения 1080P. Сенсор Sony Exmor NIR

Комплект поставки

  • Камера видеонаблюдения - 1 шт.
  • Кронштейн - 1 шт.
  • Козырек - 1 шт.
  • 6-гранный ключ для фиксации камеры в кронштейне - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.
  • Руководство по программированию – 1 экз. (на партию)

Электронная документация

  •  Паспорт (Размер: 194 Кбайт / Последнее изменение: 2015-12-19 16:18:32)

Галерея изображений

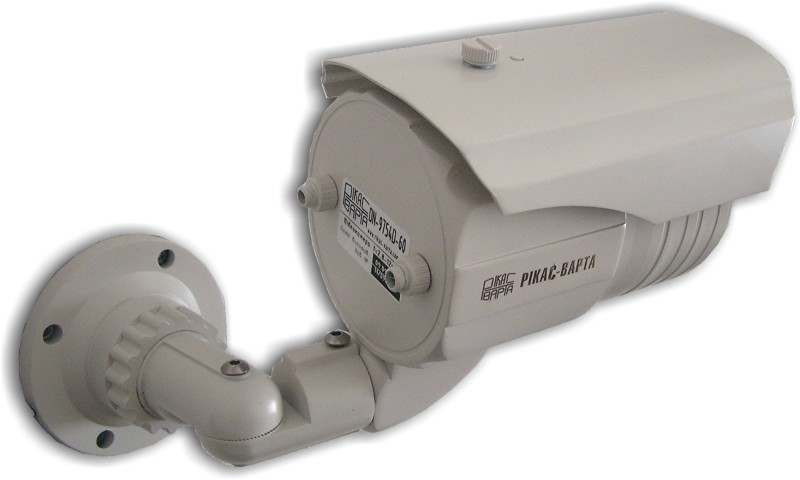

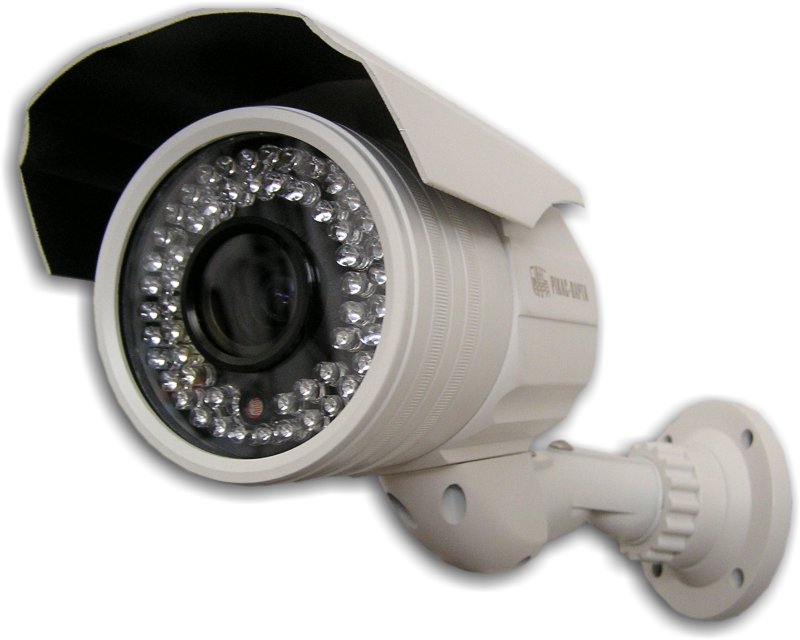

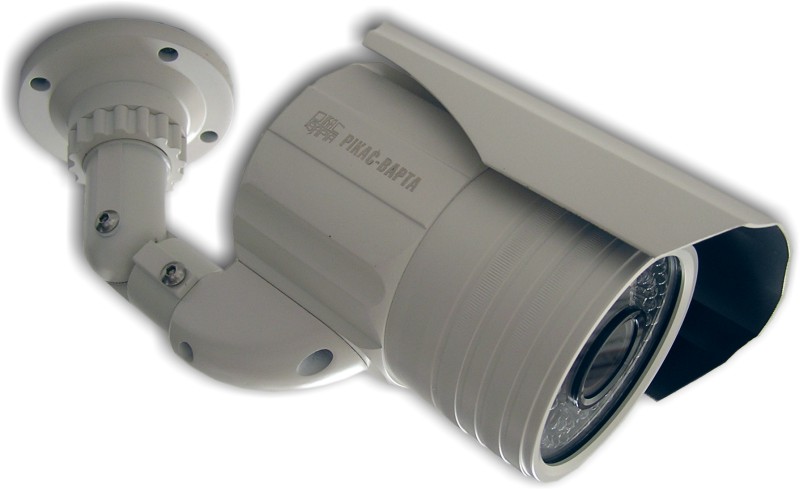

Общий вид
Общий вид

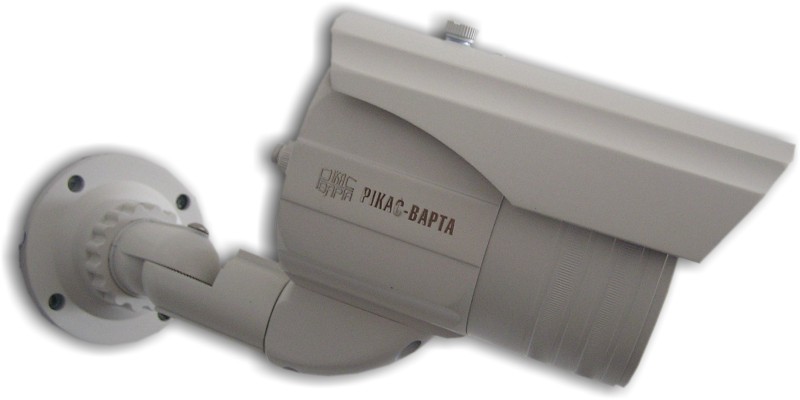

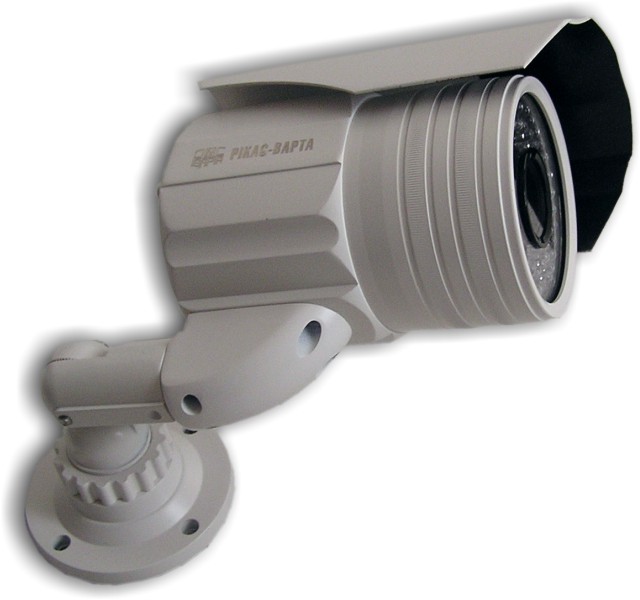

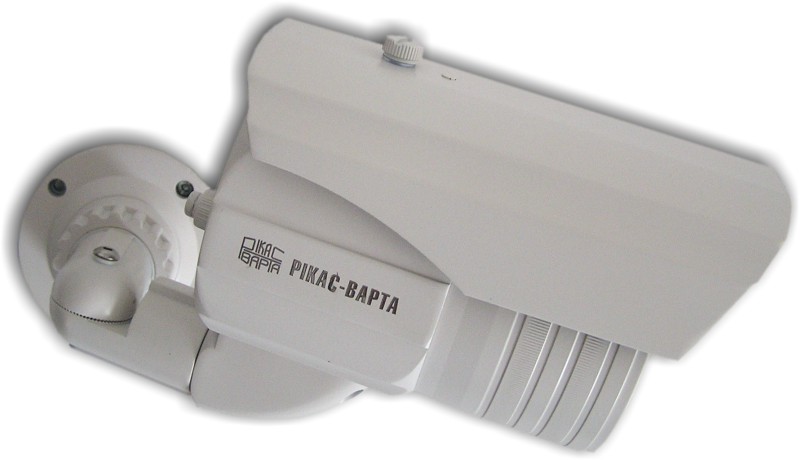

Вид сбоку
Вид сбоку

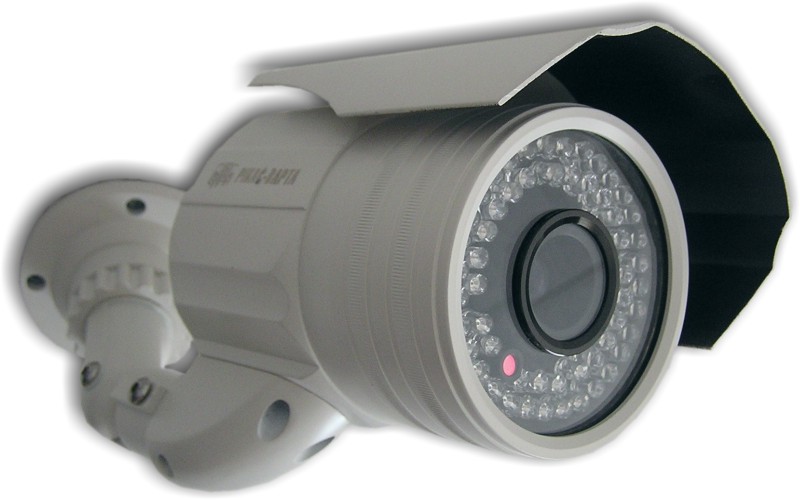

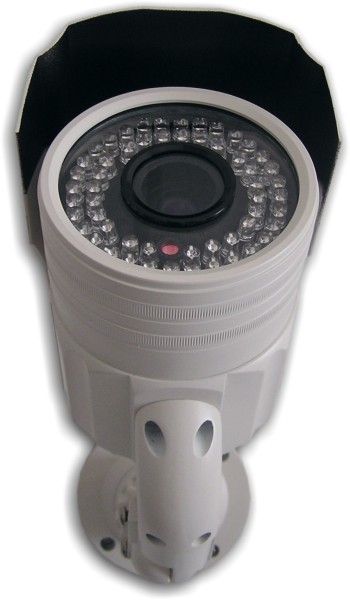

Вид спереди
Вид снизу
Монтаж на столб
Монтаж на потолок
Регуляторы оъектива на задней стенке камеры

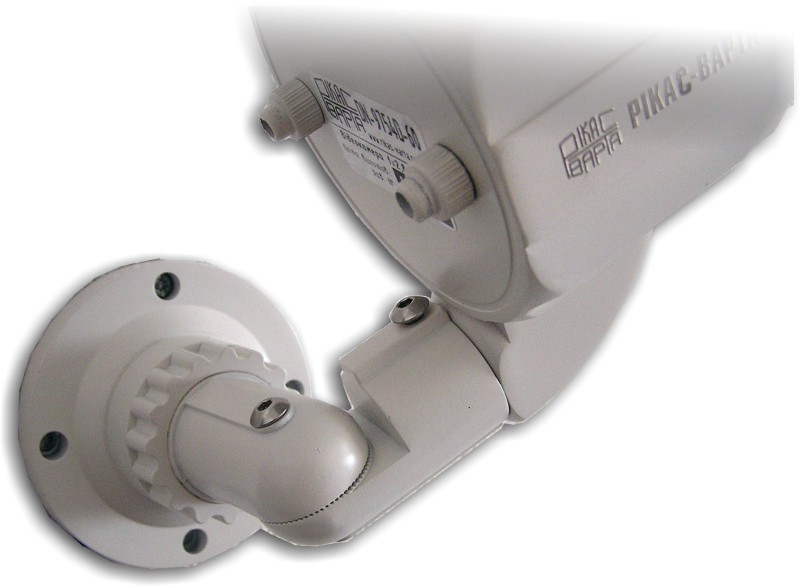

Литой кронштейн с кабелем
Джойстик программирования
Входной кабель

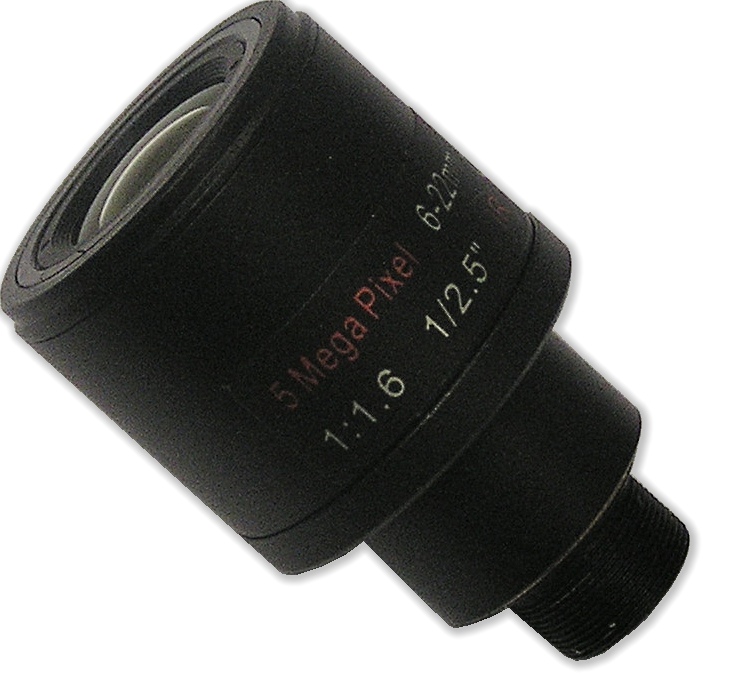

Объектив с изменяемым фокусным расстоянием f 6,0–22 мм

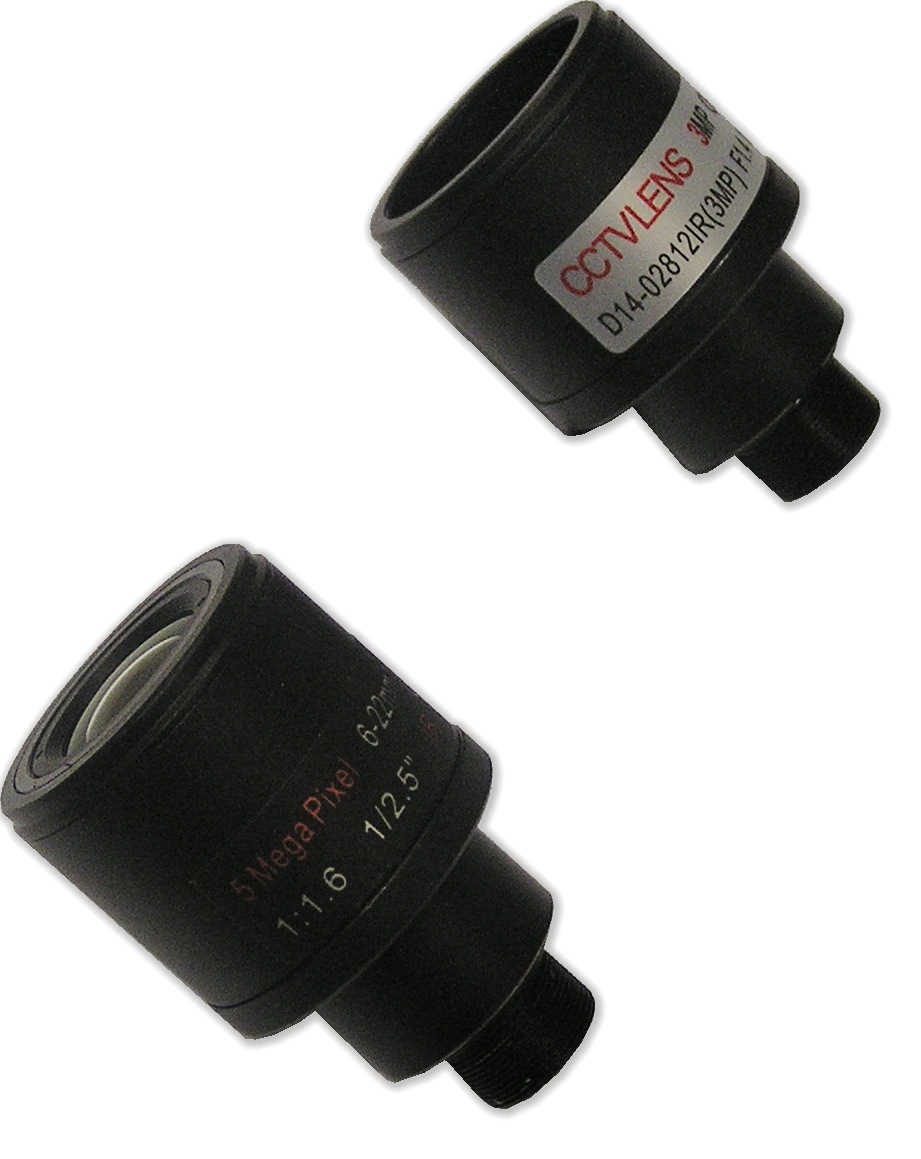

Варио объективы f 2,8–12 мм / f 6,0-22 мм

Общие сведения

Камера производится в 3 вариантах исполнения, отличающихся углом установленной ИК подсветки

Актуальные цены моделей

Обозначение Примечание Розничная цена Цена партнеров
DN-F154D-6022-45   Средняя подсветка с углом 45 град., дальность до 22 м  2671,96 грн  нужна авторизация
DN-F154D-6022-30    Узкоугольная подсветка с углом 30 град., дальность до 33 м  2671,96 грн  нужна авторизация
DN-F154D-6022-20   Узкоугольная периметральная подсветка 20 град., дальность до 51 м  2671,96 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2015-12-11 - 2015-12-19
