DN-H298D-2812 - AHD-M камера видеонаблюдения уличная 720P, SONY Exmor NIR, ИК подсветка



Общие сведения

Аналоговая AHD-M уличная камера видеонаблюдения разрешения HD Ready. Видеокамера построена на базе КМОП сенсора 720P SONY Exmor NIR формат 1/3" и процессора видеообработки ISP-31H с русским OSD меню для настройки качества изображения. Камера видеонаблюдения оборудована инфракрасной широкоугольной подсветкой (4 варианта), механическим ИК фильтром, встроенным ИК прозрачным 3-мегапиксельным объективом с изменяемым фокусным расстоянием. Предназначена для видеонаблюдения за широкими площадками в местах, требующих максимального качества видеозаписи, в т.ч. и при минимальном освещении

Фотография продукции:

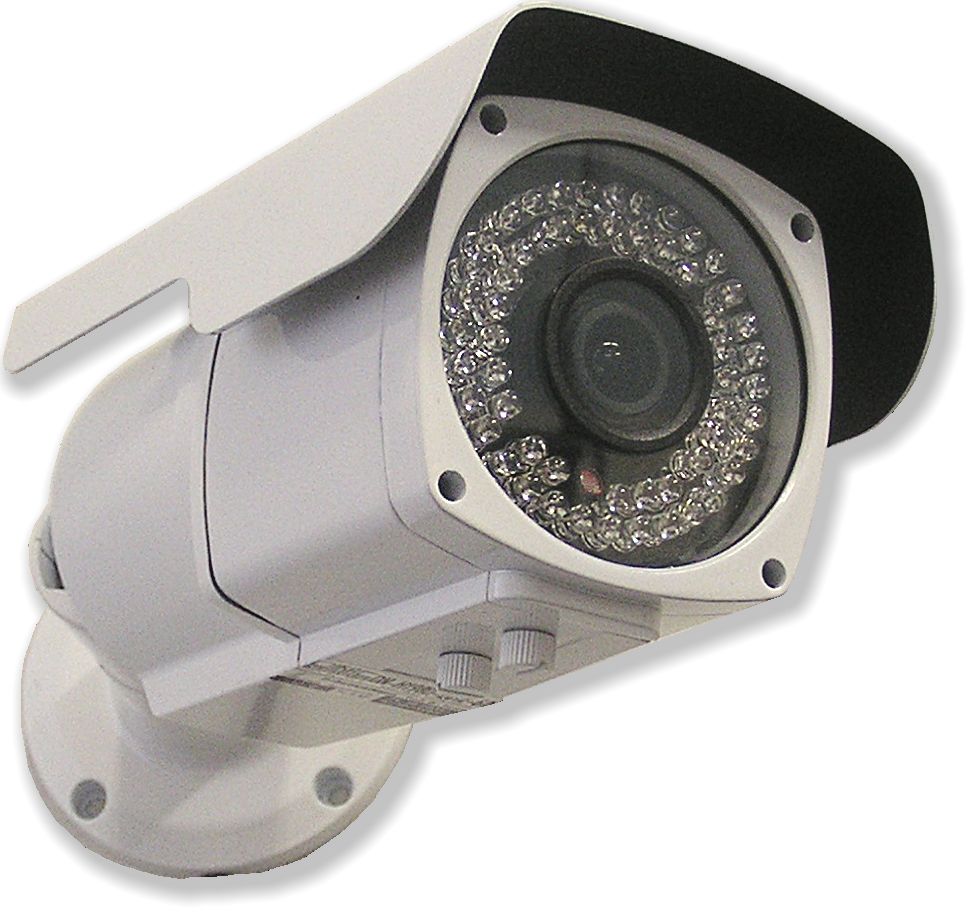

Фото DN-H298D-2812: Уличная AHD-M камера видеонаблюдения 720P. Сенсор SONY Exmor NIR

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/3" Exmor NIR IMX225LQR
Разрешение сенсора 1305x977
Разрешение камеры 1280x720
Эффективное количество пикселей (Ш х В) 1M3 (1280x720)
Минимальная освещенность (режим "день") 0,1 лк / F1.4
Минимальная освещенность (режим "ночь") 0,02 лк / F1.4
Минимальная освещенность (режим "SENS-UP") 0,005 лк / F1.4
Отношение сигнал/шум, не менее, дБ 50
Процессор видеообработки ISP-31H
Способ управления ИК подсветкой Аналоговый - встроенный пороговый датчик освещенности
Дальность ИК подсветки, не менее, м 16 / 23 / 33 / 51
Угол ИК подсветки (на уровне 1/2 яркости) , не менее, град. 80 / 60 / 45 / 30
Кол-во и тип ИК диодов подсветки 55 x Ф5 мм
Наработка на отказ ИК подсветки, не менее, ч 20000 (> 2 лет)
Электронный затвор, с 1/50 - 1/100000
Видеовыход 1.0 В, 75 Ом, AHD-M
Напряжение питания, В 10,8 - 13,2 (постоянный ток)
Ток потребления, не более, мА 80
Макс. ток потребления (в режиме "ночь"), не более, мА 500
Тип объектива С изменяемым фокусом
Фокусное расстояние объектива (мм); светосила f=2,8 - 12 мм; F=1.4
Класс оптики (качество) 3 Мпикс
3D-кронштейн +
Режим D-WDR (расширенный динамический диапазон) +
Режим 2D-NR (2D шумоподавление) +
Режим 3D-NR (3D шумоподавление по Гауссу) +
Режим HLC (подавление избыточной яркости) +
Режим SenseUP (повышение чувствительности) +
Режим LSC (компенсация затенения объектива) +
Диапазон рабочих температур, град. С -30 … +50 (от ИБП)
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) IP-65
Габаритные размеры, мм 105 x 330 (диаметр х длина)
Вес нетто (в полном комплекте), не более, г 950
Вес брутто, не более, г 1150
* Технология Exmor является торговой маркой SONY Corporation. КМОП сенсоры, выполненные по этой технологии, отличаются повышенной производительностью, низким уровнем шумов, низким энергопотреблением и параллельной обработкой элементов изображения. Версия NIR является дальнейшим развитием технологии EXview HAD (Hole Accumulated Diode), отличающейся повышенной чувствительностью в области ИК излучения.

Назначение и область применения

DN-H298D-2812 - аналоговая AHD-M камера видеонаблюдения 720P построена на новейшем КМОП сенсоре SONY разрешения 1280х720 оптического формата 1/3", выполненной по технологии SONY Exmor NIR, оптимизированной для работы с инфракрасной (ИК) подсветкой. Данный сенсор обладает максимальной светочувствительностью из всей линейки сенсоров, производимых SONY. Видеокамера построена на процессоре цифровой обработки видеосигнала ISP-31H. Сочетание этих компонентов позволяет получить высокую четкость и отличную цветопередачу в дневное время, и максимально качественное, стабильное и лишенное шумов изображение при ночном видеонаблюдение.

Для наибольшей эффективности работы в ночное время камера видеонаблюдения оборудована механическим ИК фильтром, который автоматически открывается при снижении освещенности и включении ИК подсвети, обеспечивая максимальную чувствительность сенсора к ИК освещению.

ИК прозрачный 3-мегапиксельный широкоугольный объектив с изменяемым фокусным расстоянием в диапазоне f=2,8-12 мм, оборудована высококачественной оптикой с большой светосилой F1.4.

Обновленный корпус позволяет монтировать камеру видеонаблюдения DN-H298D-2812 на любую поверхность (на стену, потолок, столб ограждения и пр.) независимо от направления наблюдения. Для большей устойчивости от несанкционированного доступа, ввод кабеля выполнен через металлический литой кронштейн.

Отличительные особенности камеры видеонаблюдения:

  • КМОП сенсор 720P с общим количеством пикселей 1305 x 977 (по горизонтали и вертикали)
  • Горизонтальным разрешением 1280 пикселей – новое качество аналогового AHD видеонаблюдения
  • КМОП сенсор с максимальной чувствительностью из всей линейки AHD сенсоров SONY формата 1/3"
  • Технология SONY Exmor NIR оптимизированная под ИК в сочетании с механическим ИК фильтром
  • 3-мегапиксельная ИК просветленная оптика для максимальной эффективности ИК и большой светосилой F1.4
  • Широкоугольный объектив с изменяемым фокусным расстоянием увеличенного диапазона f=2,8–12 мм
  • Программируемый процессор обработки ISP-31H с поддержкой русского OSD меню
  • Новые режимы видеообработки: 3D-NR - 3-мерное шумоподавление по Гауссу, 2D-NR – функция 2D шумоподавления, ATW - улучшенный режим баланса белого с диапазоном температур 1800К - 10500К для работы на улице, многозонный режим BLC – подавление зон высокой яркости, DWDR - расширенный динамический диапазон для наблюдения высококонтрастных сцен
  • Специальный режим SENS-UP - увеличения времени выдержки для максимальной ночной светочувствительности с регулировкой времени
  • Герметичный джойстик на входном кабеле

Процессор видеообработки ISP-31H позволяет настраивать параметры формируемого камерой видеонаблюдения изображения, среди которых: уровень электронного затвора - обеспечивает постоянную яркость изображения независимо от яркости освещения днем; уровень максимального ночного усиления - позволяет выбрать наилучшее отношение сигнал/шум при отсутствии освещения; контрастность, четкость и насыщенность изображения; регулируемые режимы баланса белого; расширения динамического диапазона DWDR; возможно задать компенсацию задней засветки BLC и подавления до 4 независимых зон, при необходимости выделить от 1 до 4 приватных зон и скрыть их изображение, отрегулировать ночную чувствительность за счет режима SENS-UP, а также подавить зоны засветки отраженной ИК в ночном режиме работы.

Все настройки камеры видеонаблюдения DN-H298D-2812 хранятся в ее энергонезависимой памяти.

Для организации видеонаблюдения в уличных условиях видеокамера выполнена в герметичном металлическом корпусе с системой пассивного подогрева. Стабилизация температуры достигается за счет нагрева встроенного стабилизатора напряжения и процессора видеообработки, а в ночное время дополнительный обогрев оптики обеспечивает работающая ИК подсветка, расположенная в непосредственной близости от линз объектива и переднего стекла корпуса. Камера видеонаблюдения снабжена козырьком, защищающим ее от перегрева летом и обледенения зимой. Регуляторы объектива вынесены на нижнюю стенку корпуса.

Камера видеонаблюдения DN-H298D-2812 оборудована полым металлический кронштейном, который защищает от повреждения кабеля электропитания, видеосигнала и управления программированием.

* Exmor NIR является зарегистрированной торговой маркой корпорации SONY

Габаритный чертеж

Габаритный чертеж DN-H298D-2812: Уличная AHD-M камера видеонаблюдения 720P. Сенсор SONY Exmor NIR

Комплект поставки

  • Камера видеонаблюдения - 1 шт.
  • Кронштейн - 1 шт.
  • Козырек - 1 шт.
  • 6-гранный ключ для фиксации камеры в кронштейне - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.
  • Руководство по программированию – 1 экз. (на партию)

Электронная документация

  •  Паспорт (Размер: 318 Кбайт / Последнее изменение: 2015-12-19 15:54:14)

Галерея изображений

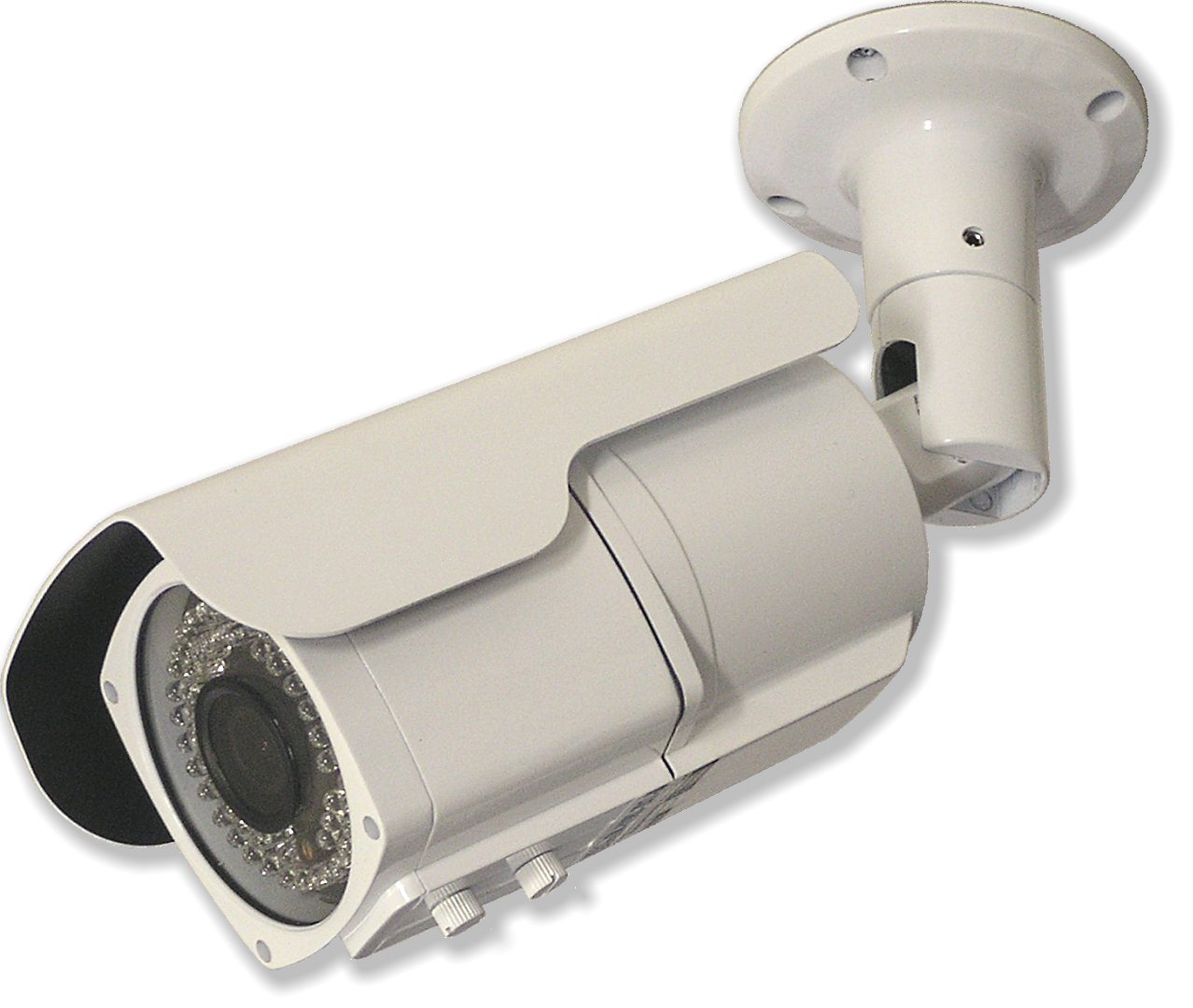

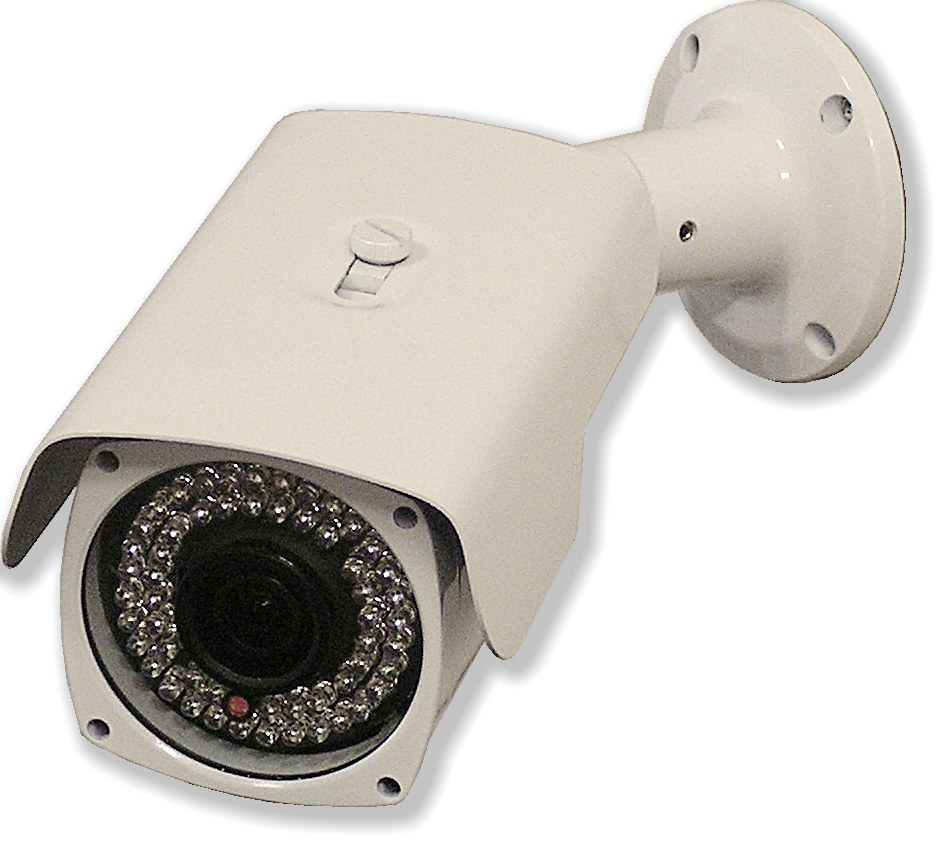

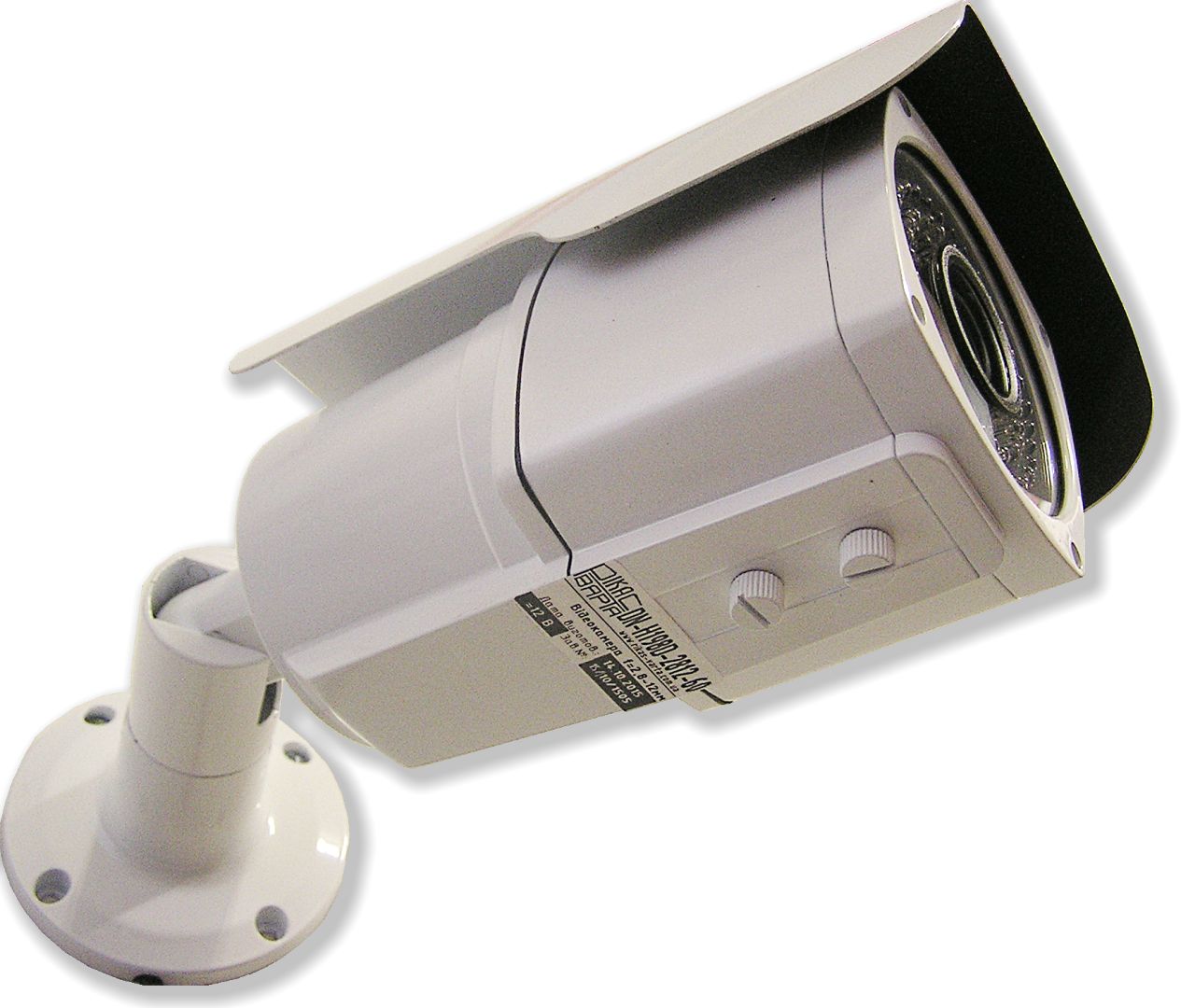

Общий вид

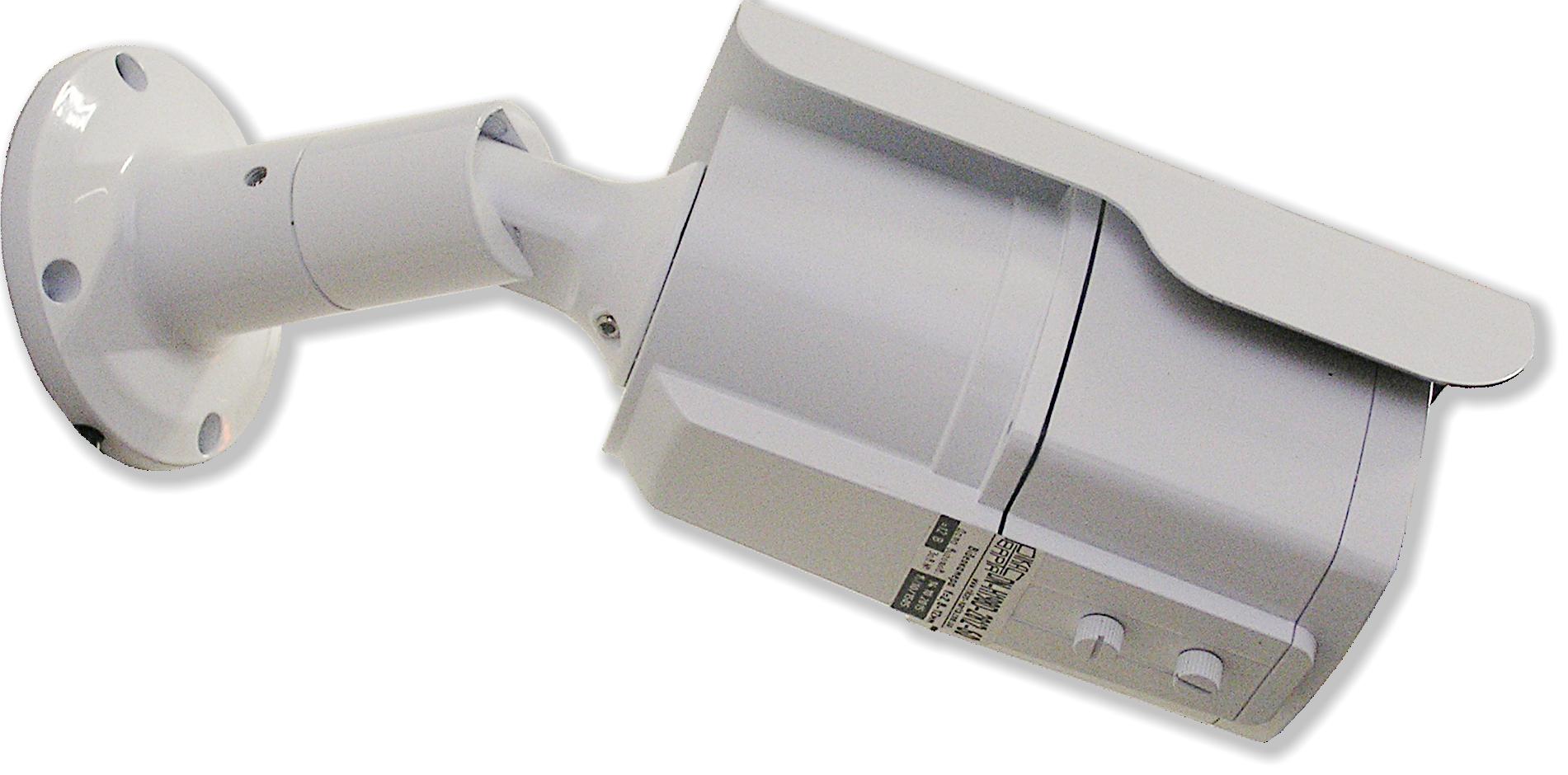

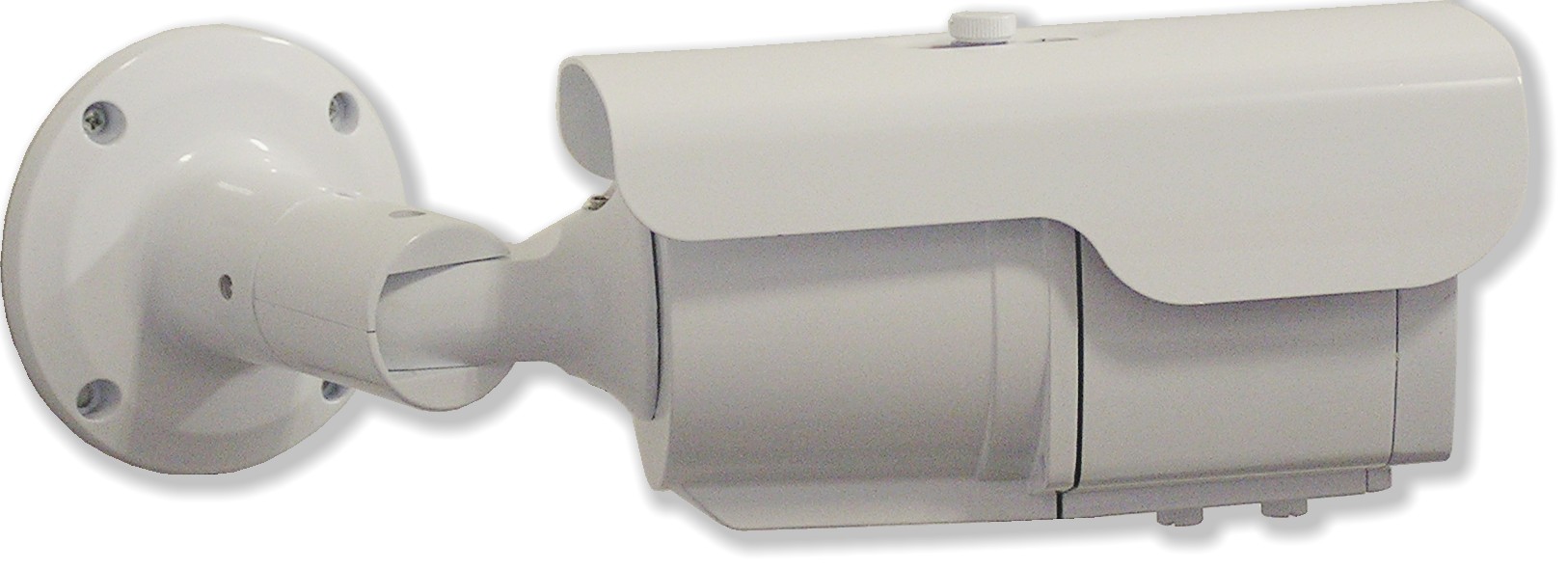

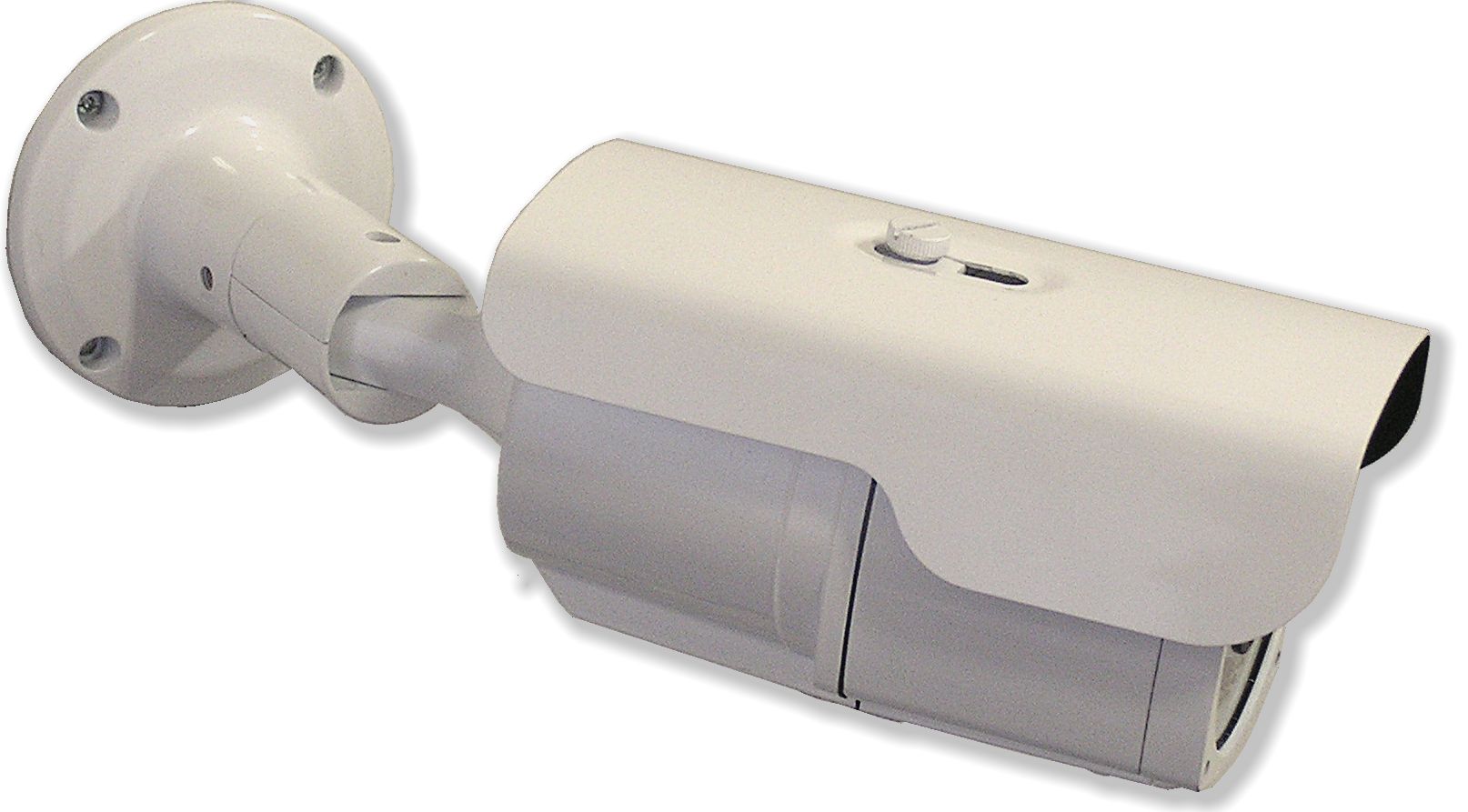

Вид сбоку
Вид сбоку

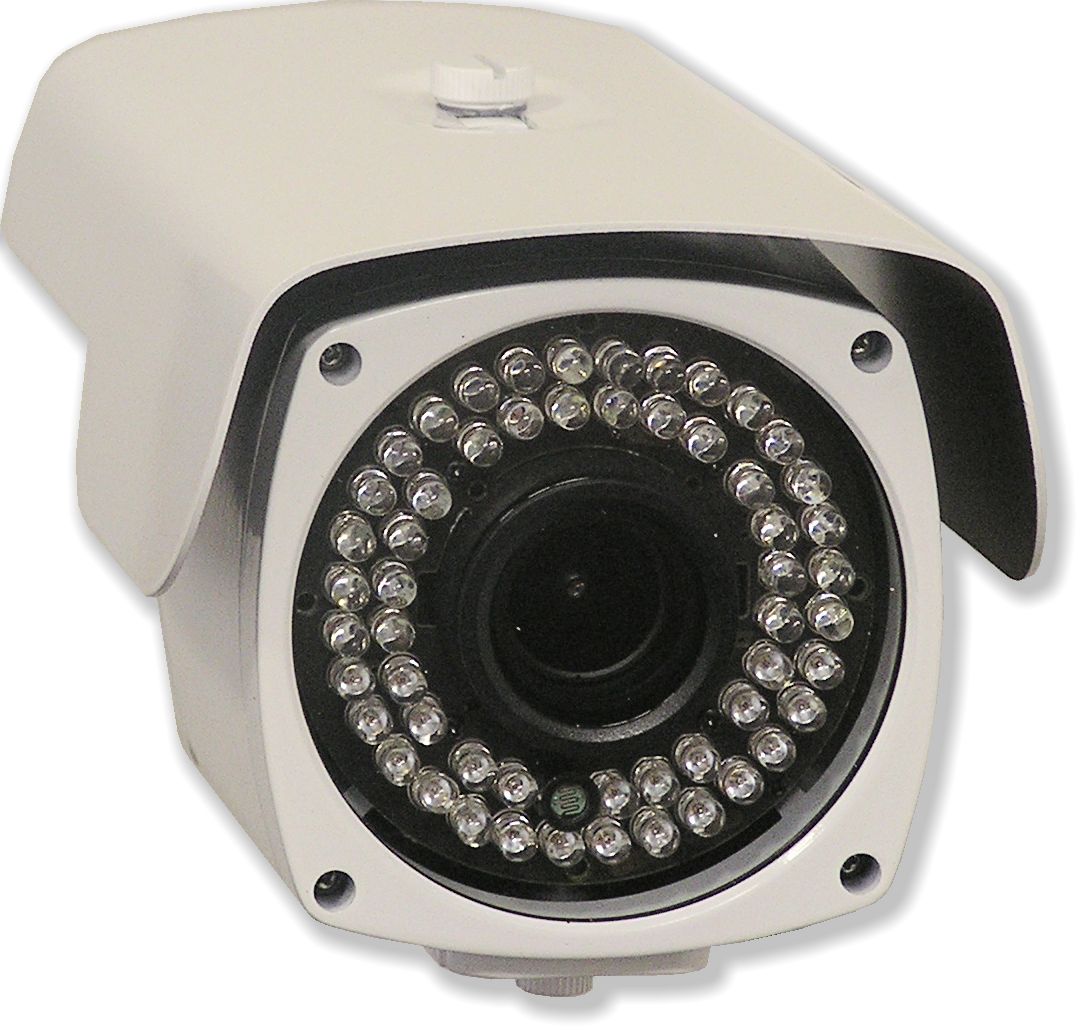

Вид спереди
Вид снизу
Монтаж на стену
Монтаж на потолок
Регулятор козырька

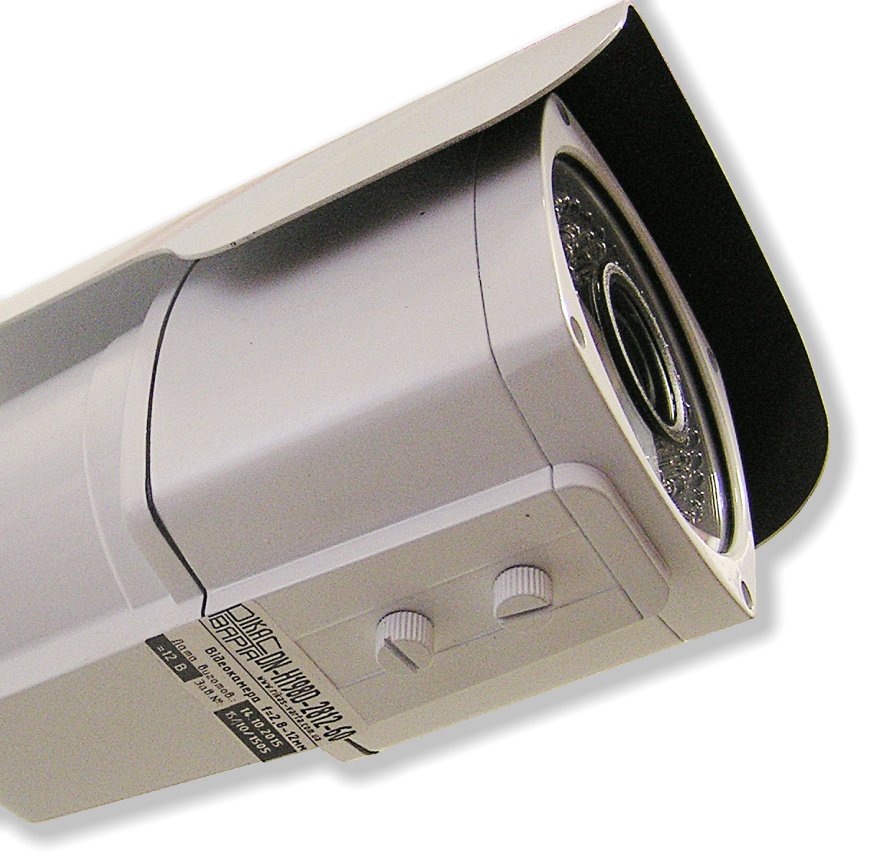

Регуляторы объектива

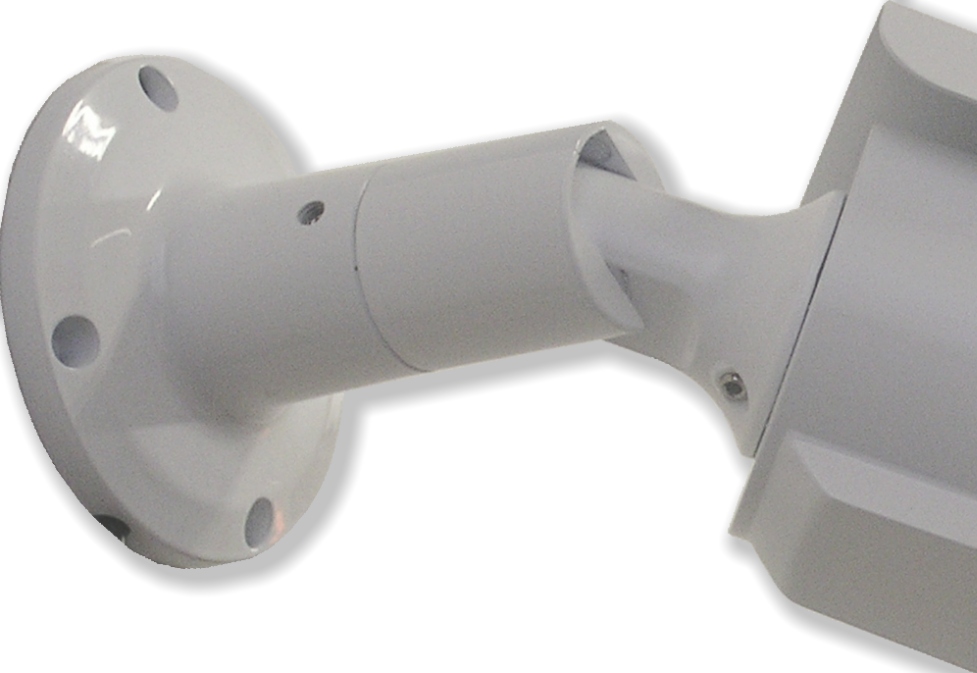

Литой кронштейн с кабелем
Джойстик программирования
Входной кабель

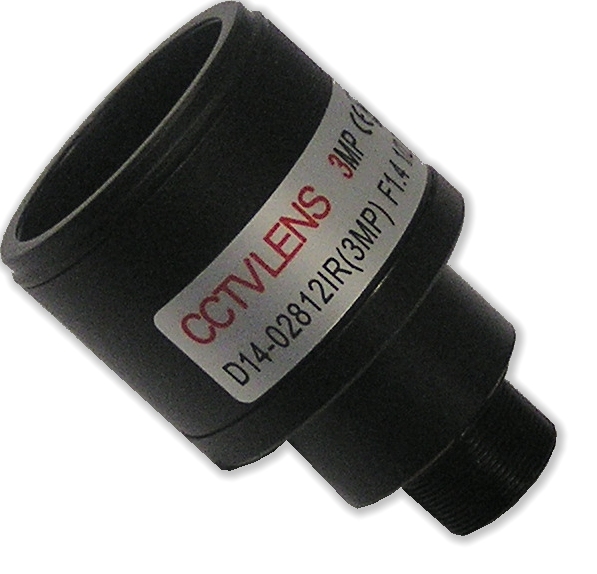

Объектив с изменяемым фокусным расстоянием f 2,8–12 мм
Варио объективы f 2,8–12 мм / f 6,0-22 мм

Общие сведения

Камера производится в 4 вариантах исполнения, отличающихся углом освещения ИК подсветки

Актуальные цены моделей

Обозначение Примечание Розничная цена Цена партнеров
DN-H298D-2812-80   Широкоугольная подсветка с углом 80 град., дальность до 16 м  2564,39 грн  нужна авторизация
DN-H298D-2812-60   Широкоугольная подсветка с углом 60 град., дальность до 23 м  2564,39 грн  нужна авторизация
DN-H298D-2812-45   Средняя подсветка с углом 45 град., дальность до 33 м  2564,39 грн  нужна авторизация
DN-H298D-2812-30   Узкоугольная подсветка 30 град., дальность до 51 м  2564,39 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2015-12-15 - 2015-12-19
