VL-8739D - сверхчувствительная камера наблюдения 600 ТВЛ с SENSE-UP и 3D-NR



Общие сведения

Цветная уличная видеокамера наблюдения разрешения 600 ТВЛ сверхвысокой светочувствительности. Видеокамера предназначена для организации уличного видеонаблюдения, требующего круглосуточно высокого качества и четкости видеозаписи, независимо от освещения. Видеокамера построена на ПЗС матрице 760H SONY Super HAD CCD II формата 1/3" и процессора видеообработки ISP VII поколения, содержащего встроенную память видеообработки, в которой камера реализуются режимы Sense-UP (увеличения светочувствительности от 2 до 256 раз) и пространственного 3D-шумоподавления (3D-NR), за счет чего может вести наблюдение на улице при минимальном освещении, формируя качественное, а возможно, и цветное изображение. Настройка параметров камеры видеонаблюдения осуществляется через экранное русское OSD меню. Камера без инфракрасной подсветки со встроенным объективом с фиксированным фокусным расстоянием.

Фотография продукции:

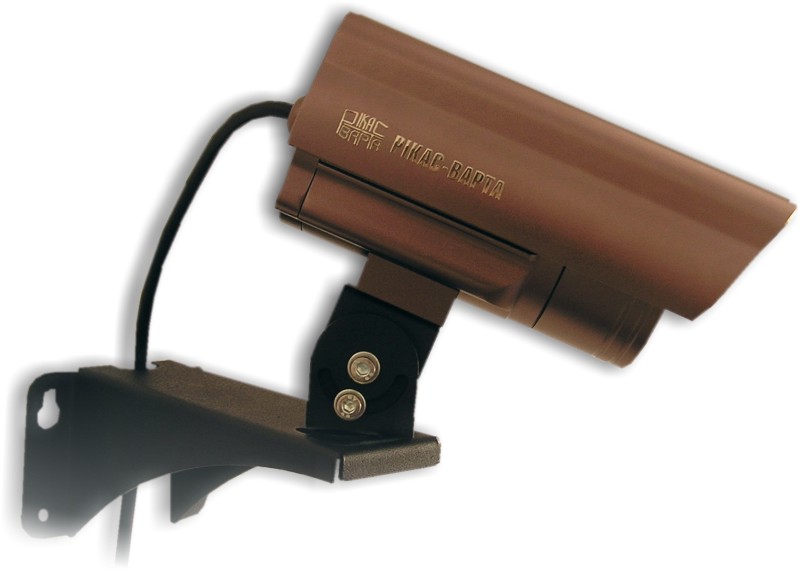

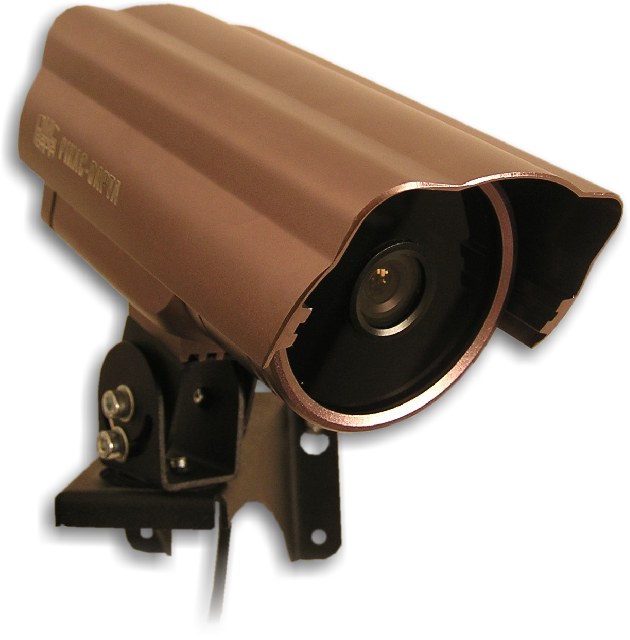

Фото VL-8739D - уличная камера наблюдения сверхвысокой чувствительности

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/3" Super HAD II* ICX-639BKA
Разрешение камеры 600
Эффективное количество пикселей (Ш х В) ~440К (752 х 582)
Минимальная освещенность (режим "день") 0,2 лк / F2.0
Минимальная освещенность (режим "ночь") 0,05 лк / F2.0
Минимальная освещенность (режим "SENS-UP") 0,005 лк / F2.0
Отношение сигнал/шум, не менее, дБ 50
Процессор видеообработки ISP-VII
Электронный затвор, с 1/50 - 1/100000
Видеовыход 1.0 В, 75 Ом, композитный
Напряжение питания, В 10,8 - 13,2 (постоянный ток)
Ток потребления, не более, мА 110
Тип объектива С фиксированным фокусом
Фокусное расстояние объектива (мм); светосила f=3,6 мм; F=2.0
Опциональный объектив: фокус (мм); светосила f=4 / 6 / 8 / 12 / 16 мм; F=2.0
Режим D-WDR (расширенный динамический диапазон) +
Режим 2D-NR (2D шумоподавление) +
Режим 3D-NR (3D шумоподавление по Гауссу) +
Режим HLC (подавление избыточной яркости) +
Режим SenseUP (повышение чувствительности) + (от 2 до 256 раз)
Диапазон рабочих температур, град. С -25 … +50 (от ИБП)
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) IP-65
Габаритные размеры, мм 78 x 150 (диаметр х длина)
Вес нетто (в полном комплекте), не более, г 550
* Технология Super HAD CCD II является торговой маркой SONY Corporation. SuperHAD (Hole Accumulated Diode). ПЗС матрицы, выполненные по этой новой полупроводниковой технологии, отличаются повышенной чувствительностью.

Назначение и область применения

Камера построена на базе ПЗС матрицы SONY 1/3" высокого разрешения (760h) с новейшей технологией сверхысокой чувствительности Super HAD CCD II* и процессор цифровой обработки изображения ISP 7-го поколения (ISP-VII) со встроенной видеопамятью. Сочетание этих элементов позволяет получить высокое качество изображения, естественную цветопередачу и очень высокую ночную чувствительность за счет увеличения максимального времени выдержки от стандартного 0,02 сек до максимальной - 5 секунд, тем самым увеличив исходуню чувствительность ПЗС от 2 до 256 раз. Поэтому камера эффективно работает в ночное время без использования ИК подсветки даже при наличии незначительного освещения, формируя при этом четкое изображение.

Кроме режима увеличения времени выдержки (Sens-UP) процессор реализует алгоритм 3-мерного шумоподавления по Гауссу (режим 3D-NR), что позволяет получить лишенное шумов и даже цветное изображение при ночном видеонаблюдении.

Отличительные особенности камеры видеонаблюдения VL-8739D:

  • Горизонтальное разрешение 600 ТВЛ – обнаружение мельчайших деталей в изображении
  • Режим расширения динамического диапазона (D-WRD) – повышение яркости и информативности затемненных областей, а также подавление избыточной яркости в зонах
    • максимальной мощности освещения – параметры доступны из меню камеры
  • Компенсация зон высокой яркости (HLC) – работы в свете встречных фар и ярких точечных светильников
  • Усовершенствованный многорежимный баланс белого – диапазон температур цвета от 1000К до 10000К
  • Гамма-коррекция в зависимости от типа монитора – точная цветопередача на мониторе любого типа
  • 8 индивидуально настраиваемых приватных зон – размеры, положение и цвет задается для каждой
  • Экранное русское меню (OSD) – интерактивная настройка параметров камеры с их хранением в памяти EEPROM
  • Герметичный джойстик на входном кабеле
  • Опции с узкоугольными объектвами, функции подавления зон высокой яркости HLC и расширения динамического диапазона D-WDR позволяют использовать камеру для распознавания автомобильных номеров и лиц людей.

Кроме этого процессор ISP-VII поддерживает ряд уже традиционных для камер видеонаблюдения функций и режимов, таких как: «день-ночь» (DN) с указанием порогов и задержки перехода, электронный затвор (AE) с настройкой уровня поддерживаемой яркости изображения в дневное время, регулировку уровня усиление в ночном режиме (AGC) для оптимального соотношения сигнал/шум, выполняет компенсацию задней засветки (BLC) в 4 зонах, регулирует контраст, четкость и насыщенность изображения, поволяет маскировать зоны избыточной яркости, например фары автомодиля (режим HLC).

В режиме расширения динамического диапазона D-DWR задается уровень «темного» и «светлого» изображения, а также уровень компенсации изображения в этих областях для получения максимально контрастной и информативной картинки.

Все настройки видеокамеры хранятся в энергонезависимой памяти. За счет программирования камера видеонаблюдения может формировать идеальное изображение при любых условиях. Для программирования камера снабжена встроенным в кабель джойстиком

Для организации видеонаблюдения в уличных условиях камера выполнена в герметичном корпусе с системой пассивного подогрева - стабилизация температуры обеспечивается за счет нагрева встроенного стабилизатора напряжения и процессора видеообработки. Для лучшей работы на улице камера снабжена козырьком, который защищает корпус камеры от перегрева летом и намерзания льда и снега – зимой.

* Super HAD CCD II является зарегистрированной торговой маркой корпорации SONY

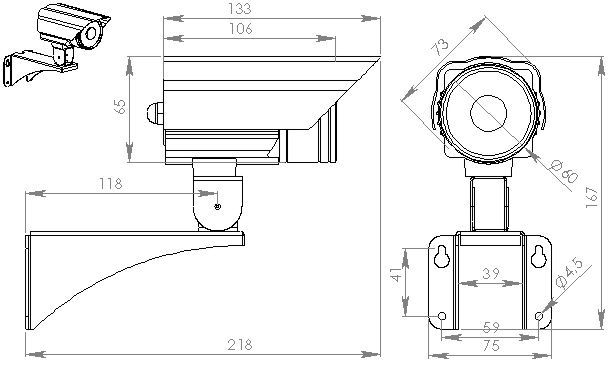

Габаритный чертеж

Габаритный чертеж VL-8739D - уличная камера наблюдения сверхвысокой чувствительности

Комплект поставки

  • Камера видеонаблюдения - 1 шт.
  • Кронштейн - 1 шт.
  • Козырек - 1 шт.
  • 6-гранный ключ для фиксации камеры в кронштейне - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.
  • Руководство по программированию – 1 экз. (на партию)

Электронная документация

Галерея изображений

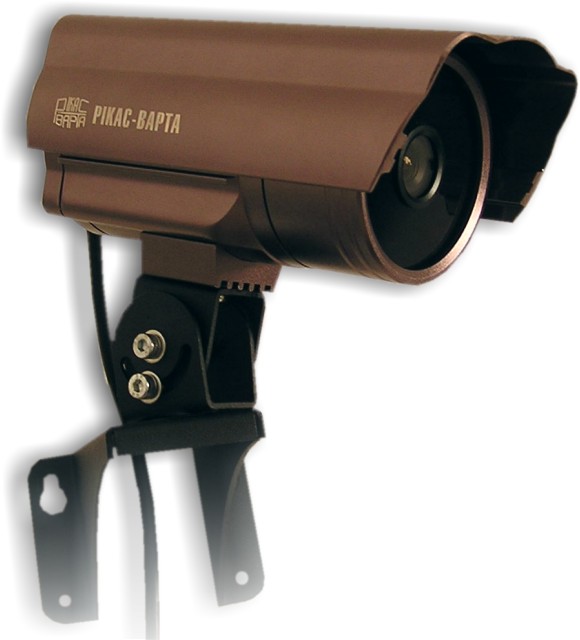

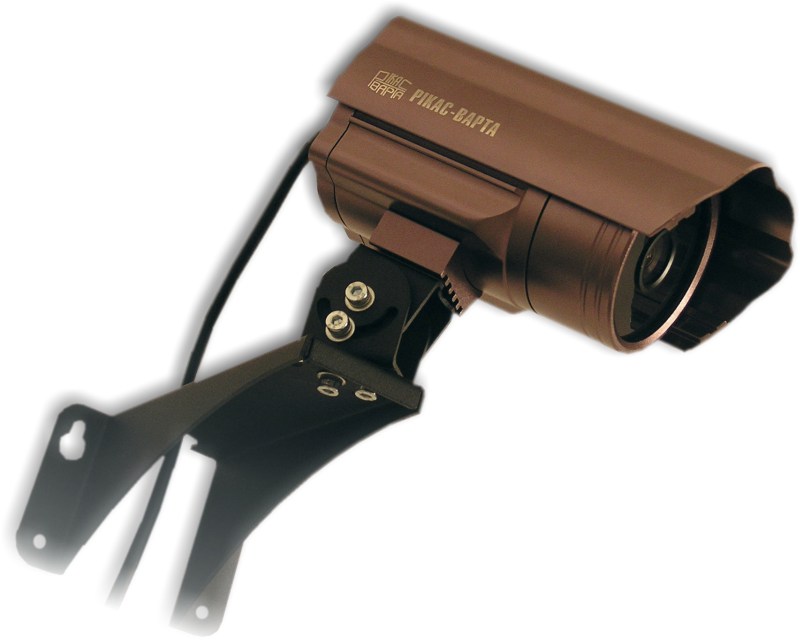

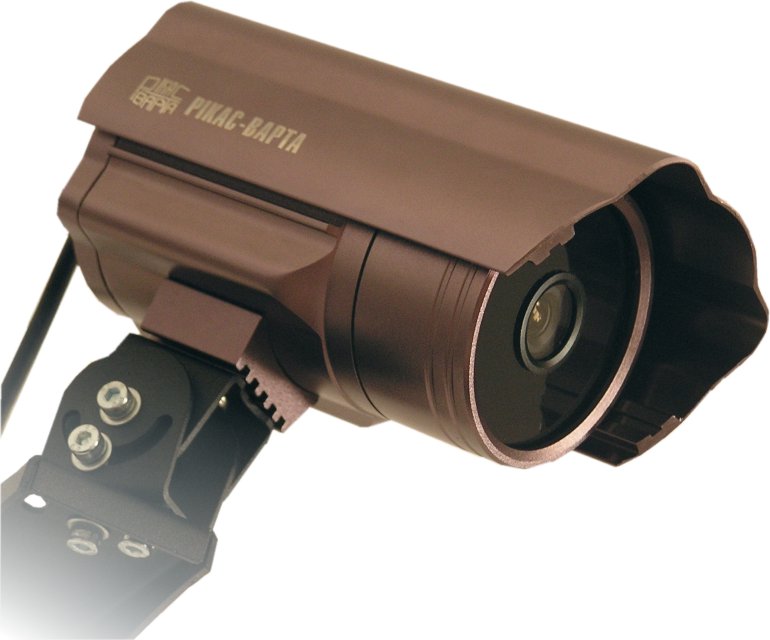

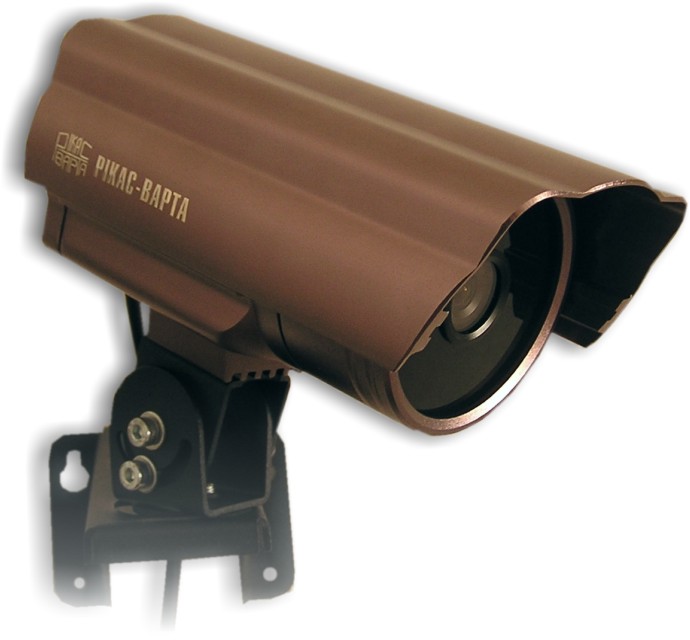

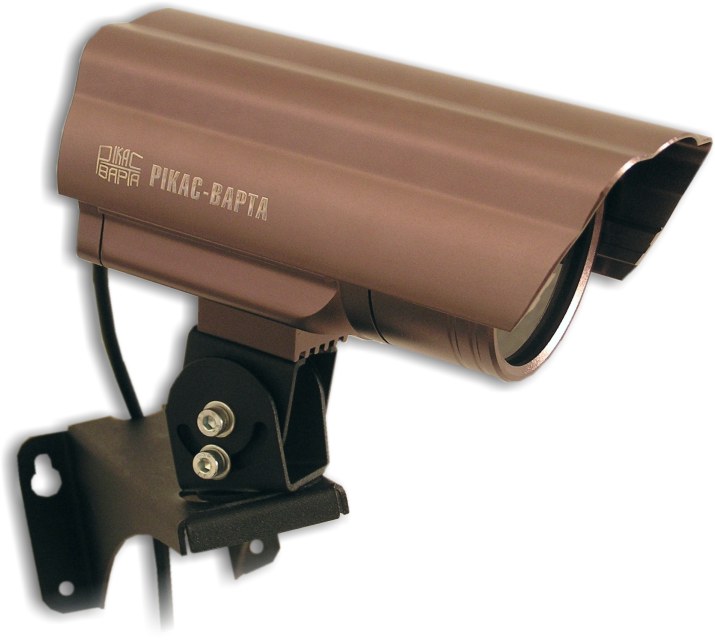

Общий вид
Вид спереди
Вид сбоку
Вид сбоку
Вид сбоку
Вид сбоку
Вид снизу
Вид спереди
Джойстик программирования

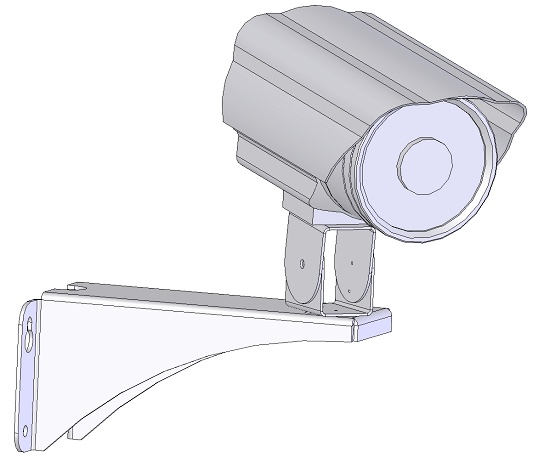

3D модель


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2011-09-20 - 2011-09-20
