HVBdvr-9808TL: IP видеорегистратор 8/16 камер



Общие сведения

Малогабаритный сетевой IP видеорегистратор (NVR) предназначен для записи 8 или 16 IP камер в разрешениях Full HD (1920x1080P) или 960H (960x576) соответственно. Все подключенные IP камеры записываются и отображаются со скоростью 25 кадр/с. Для хранения видеозаписей в IP видеорегистратор можно установить 1 жесткий диск емкостью до 4 Тбайт, которого достаточно для хранения 1 недели непрерывной записи, или до 2-3 недель при записи по детектору движения. Для отображения камеры данный IP видеорегистратор может использовать как HDMI, так и VGA монитор с максимальны разрешением 1920x1080, а также аналоговый видеомонитор. Данный NVR поддерживает режим бипоточного кодирования изображения: основной поток 1080P (960H) - для записи в локальный архив и наблюдения по скоростной сети, дополнительный D1 (CIF) - для удаленного наблюдения по «слабым» каналам Интернет. Этот IP видеорегистратор может записывать 8 или 16 каналов синхронного звука, воспроизводить архив в многоканальном режиме, копировать записи на Flash накопители. Пропускной способности встроенного сетевого контроллера достаточно для одновременного обмена более чем 100 потоками H.264 видео в разрешении 1080P. Для удаленного доступа к этому NVR можно использовать компьютеры с операционными системами Windows, Linux, Mac OS, или мобильный телефонов или планшет с Android, iPhone, iPad. Корпус видеорегистратора предназначен только для настольной установки.

Фотография продукции:

Фото HVBdvr-9808TL: IP видеорегистратор 8/16 камер

Техническая спецификация:

Наименование параметра Значение
Кол-во видеоканалов 8
Алгоритм компрессии видео H.264
Разрешение записи Full HD (1920x1080)
Скорость записи на канал, кадр/с 25
Общая скорость записи, кадр/с 200
Кол-во каналов звука 8
Кол-во видеоканалов в альтернативном режиме 16
Разрешение записи в альтернативном режиме 960H (960x576)
Кол-во каналов звука в альтернативном режиме 16
Общая скорость записи в альтернативном режиме, кадр/с 400
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход HDMI: кол-во, разрешения 1 шт., 1920х1080p
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1920x1080, 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 1 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 1
Максимальная емкость каждого HDD 4 Тбайт
Общая емкость дискового пространства, Гбайт 4 Тбайт
Интерфейс управления телеметрией, протоколы RS-485 (Pelco-P, Pelco-D, Panasonic…)
Кол-во интерфейсов USB, стандарт 2 шт., USB 2.0
Поддерживаемые USB устройства «Мышка», USB Flash, HDD
Сетевой интерфейс: кол-во, протокол, разъем, скорость Ethernet TCP/IP, RG-45, 1Gbit (совместим с 10/100Mbit)
Напряжение питания, В 12 В (постоянный ток)
Ток потребления, не более, мА 670
Диапазон рабочих температур, град. С +15°C ... +30°C
Габаритные размеры (Ш х Г х В), мм 255 х 235 х 45
Вес (в полном комплекте без HDD), не более, кг 1,3
* запись в реальном времени осуществляется для всех 8 IP камер в разрешении 1080P или 16 IP каналов в разрешении 960H

Назначение и область применения

IP видеорегистратор HVBdvr-9808TL относится к классу сетевых IP видеорегистраторов (NVR) и может использоваться для наблюдения и записи 8 IP камер Full HD (разрешение 1920x1080P пикселей) или 16 камер 960H (разрешение 960x576 пикселей). Основные особенности данной модели NVR:

  • Скорость отображения и записи каждой камеры 25 кадр/с
  • Наличие цифрового выхода HDMI для мониторинга в разрешении Full HD (1920x1080)
  • Встроенный аналоговый VGA выход для подключения мониторов с разрешениями 1920х1080, 1440x900, 1366х768, 1280х1024
  • Возможность записи звука синхронно с каждым видеопотоком
  • Поддерживается удаленный доступ как с компьютеров с операционной системой Windows, Linux, Mac OS, так и мобильных телефонов и планшетов Android, Iphone и Ipad
  • С целью построения сложных распределенных видеосистем сетевого видеонаблюдения данный NVR может использовать в качестве источников видеоинформации не только IP камеры, но и другие видеорегистраторы различных типов: сетевые - NVR, гибридные - HVR и аналоговые - DVR
  • Данный NVR может работать в трех режимах, отличающихся количеством и разрешением обслуживаемых видеопотоков H.264

Режимы работы IP видеорегистратора HVBdvr-9808TL

Режим работы Разрешение IP-камер (кол-во)
IP видеорегистратора 1080P (1920x1080) 720P (1280x720) 960H (960x576)
Сетевой 1080P 8 - -
Сетевой 720P - 8 -
Сетевой 960H - - 16

Для корректной работы IP видеорегистратора после изменения режима работы, необходимо отформатировать жесткий диск архива.

Видеопотоки и поддерживаемые разрешения

Запись видеопотока H.264 от всех IP камер выполняется со скоростью 25 кадр/с в одном из трех основных разрешений: 1080P (1920x1080P), 720P (1280x720P) или 960H (960x576), что задается установкой одного из режимов работы. Встроенный в NVR видеодекодер дает возможность наблюдать в реальном времени все камеры так же со скоростью 25 кадр/с. Кроме этого возможно синхронное воспроизвести из архива от 1 до 4 записей от выбранных пользователем камер.

После изменения режима работы IP видеорегистратора, каждый его канал может быть сопоставлен с поток от камеры с выбранным или любым меньшими разрешением. Реализована обработка следующих разрешений: 1080P (1920x1080), 960P (1280x960), 720P (1280x720P), 960H (960x576), D1 (704x576), CIF (352x288). С учетом этой особенности в канале 1080P можно отобразить камеры всех перечисленных выше разрешений, а, например, в канале 960H – только разрешений 960H, D1 и CIF.

Такая особенность дает возможность отображать и записывать на IP видеорегистраторе изображения с нескольких других видеорегистраторов, в т.ч. гибридных, аналоговых и других NVR.

Особенности системы мониторинга

В IP видеорегистратор встроены:

  • цифровой высококачественный видеовыход HDMI разрешения 1920x1080P (Full HD)
  • аналоговый выход VGA с возможностью подключения более дешевых VGA мониторов разрешения 1920x1080 и меньше
  • аналоговый видеовыход стандарта PAL (разрешение D1) для передачи изображения по РК кабелю на удаление до 300 м, дублирующий изображение основного (HDMI, VGA) монитора

При необходимости вывести PAL видеосигнал на VGA монитор можно воспользоваться конвертором TV-VGA.

В IP видеорегистраторе реализована функция цифрового увеличения (ZOOM) любой выделенной область изображения, как при наблюдении текущей ситуации, так и при воспроизведении архива.

Доступ по локальной сети и работа через Интернет

Организация доступа по локальной сети, как правило, не накладывает никаких ограничений на трафик, в то время как для доступа через Интернет может потребоваться использование бипоточного кодирования, поддерживаемого данным IP видеорегистратором по всем каналам:

  • запись в архив и мониторинг по локальной сети выполняется в максимальном установленном разрешении 1080P, 720P или 960H со скоростью 25 кадр/с
  • трансляция изображения по сети Интернет допускается в меньшем разрешении (D1 или CIF) и с меньшей скоростью кадров (от 1 до 25), давая тем самым возможность уменьшить трафик одного канала до 56 кбит/с

Этот IP видеорегистратор имеет развитую систему удаленного доступа. В качестве удаленного клиента NVR можно использовать компьютер, мобильный телефон или планшет (подробное описание дано в общих свойствах IP видеорегистраторов, там же даны ссылки на загрузку клиентского программного обеспечения).

Взаимодействие с другими системами безопасности и дополнительные функции

IP видеорегистратор HVBdvr-9808TL позволяет записывать с каждым видеопотоком синхронный звук, ретранслировать его по сети, прослушивать в реальном времени и воспроизводить из архива. Данная модель не содержит тревожных входов и релейных выходов для взаимодействия с другими системами безопасности. При необходимости реализации таких функций, можно применить более мощную 16 канальную модель IP видеорегистратора HVBdvr-9816FS.

NVR HVBdvr-9808TL оборудован передатчиком с интерфейсом RS-485 для управления поворотными камеры Speed dome.

Подсистема хранение архива

При установке любого жесткого диска с интерфейсом SATA II / III и максимальной емкостью до 4 Тбайт данный IP видеорегистратор может хранить до 1 недели архива в непрерывном режиме записи в максимальном разрешении 1080P, или до 2-3 недель в случае записи по детектору движения. С целью продления срока службы HDD видеорегистратор автоматически выключает его двигатель при отсутствии обращения более чем 5 минут. С целью предотвращения потери видеозаписей IP видеорегистратор использует функцию S.M.A.R.T. контроля накопителя - ранняя диагностика неисправностей с возможностью выдачи тревожного сообщения.

Дополнительные отличия

Для увеличения срока службы диска, его монтаж осуществляется на металлический корпус видеорегистратора, чем улучшается теплоотвод. Учитывая низкое энергопотребление IP видеорегистратора HVBdvr-9808TL и использование внешнего адаптера для его электропитания, в корпусе этого NVR не применяется вентилятор охлаждения, что значительно снижает уровень шума в процессе эксплуатации.

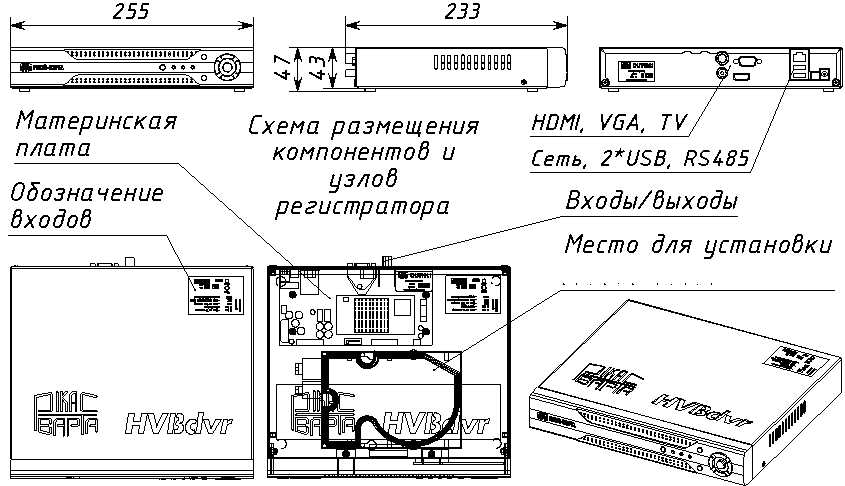

Габаритный чертеж

Габаритный чертеж HVBdvr-9808TL: IP видеорегистратор 8/16 камер

Комплект поставки

  • IP видеорегистратор HVBdvr-9808TL - 1 шт.
  • ИК пульт дистанционного управления – 1 шт.
  • USB мышка - 1 шт.
  • Кабель SATA для подключения HDD - 1 шт.
  • Адаптер питания 12 В 4 А с кабелем подключения к сети 220 В - 1 шт.
  • Комплект крепежа для сборки и монтажа - 1 шт.
  • Паспорт - 1 экз.
  • Руководство по эксплуатации - 1 экз.
  • Программа сетевого доступа «Альтавижион» - 1 шт.
  • Программное обеспечение клиентского рабочего места (встроенный WEB и мобильный сервер) - 1 шт.
  • Программа просмотра файлов архива на ПК - 1 шт.
  • Транспортная тара 330 х 395 х 70 (мм) - 1 шт.

Электронная документация

Галерея изображений

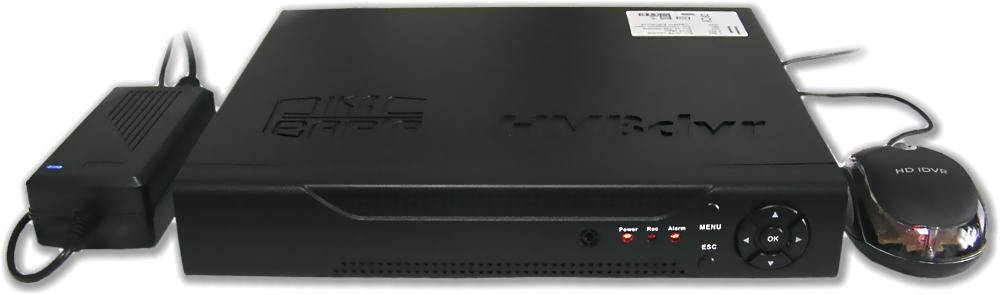

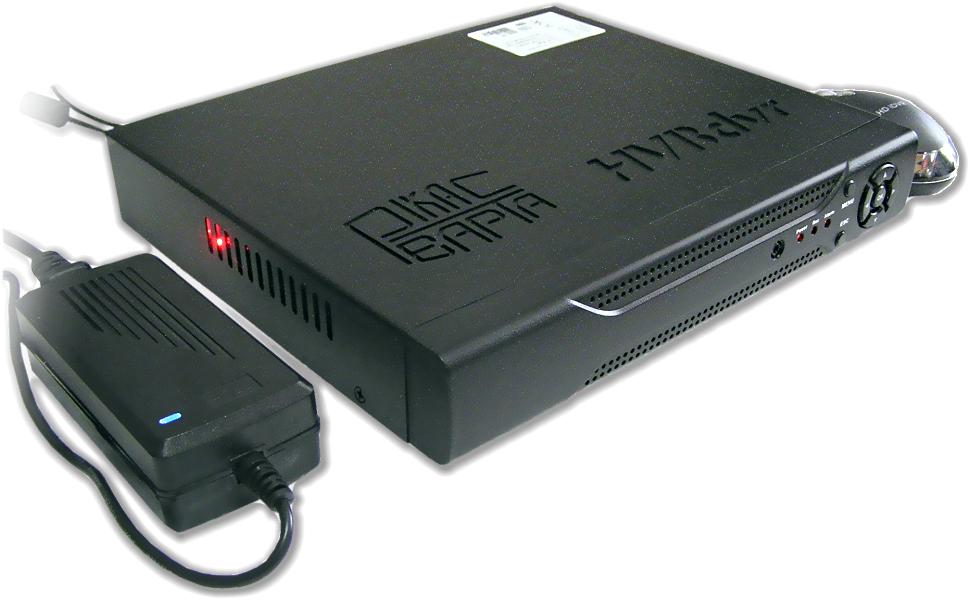

IP видеорегистратор HVBdvr-9808TL в рабочем состоянии: адаптер электропитания, пульт ДУ, мышка из комплекта поставки
HVBdvr-9808TL вид спереди: адаптер питания, ИК приемник пульта ДУ, индикаторы состояния (питание, запись, тревога), клавиатура управления, мышка

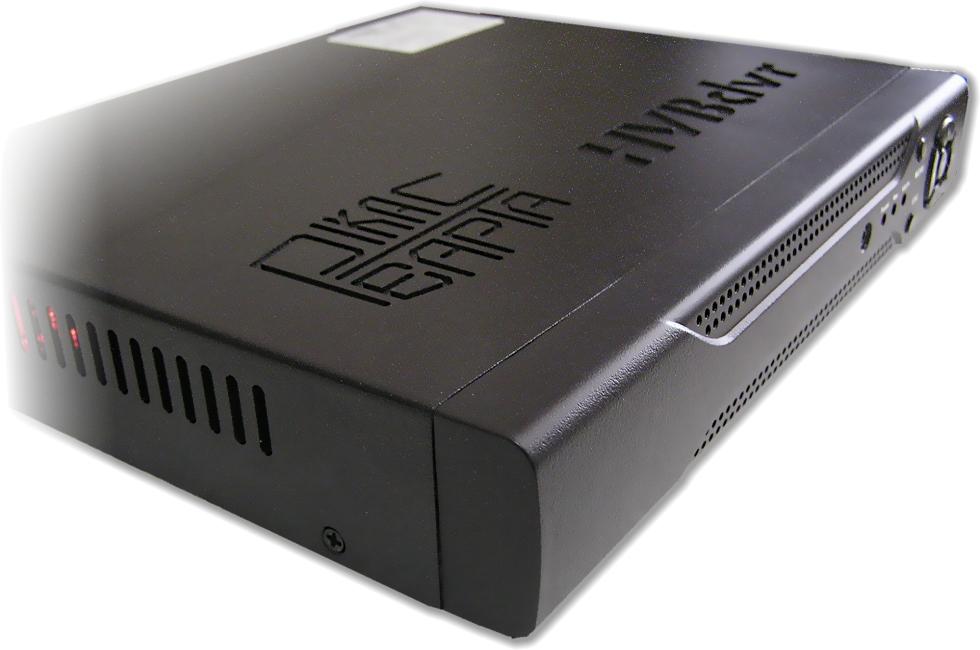

IP видеорегистратора HVBdvr-9808TL. Вид сбоку. Вентиляционные жалюзи на боковой стенке
Бокове крепление верхней крышки и вентиляционные отверстия

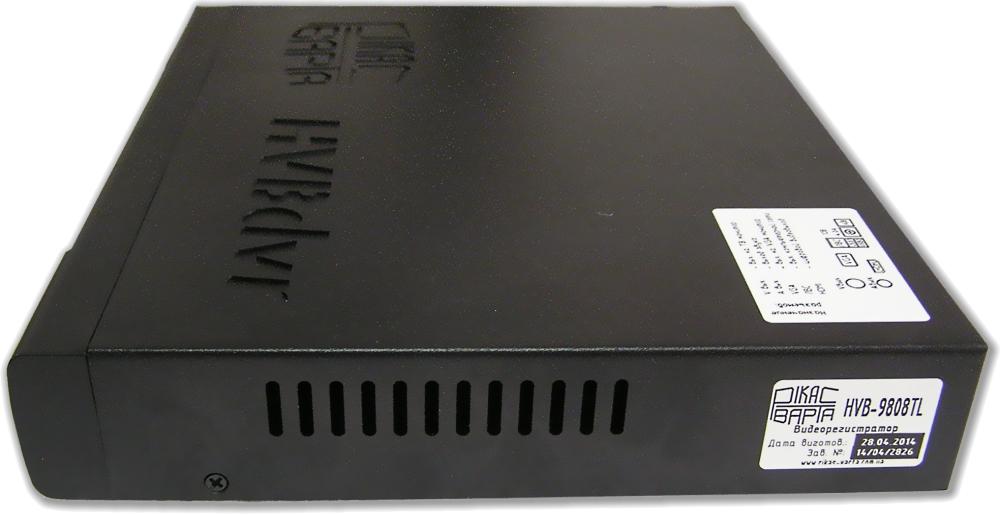

Выходные вентиляционные отверстий корпуса для охлаждения дисков и платы видеорегистратора. Этикетки модели и назначения разъемов

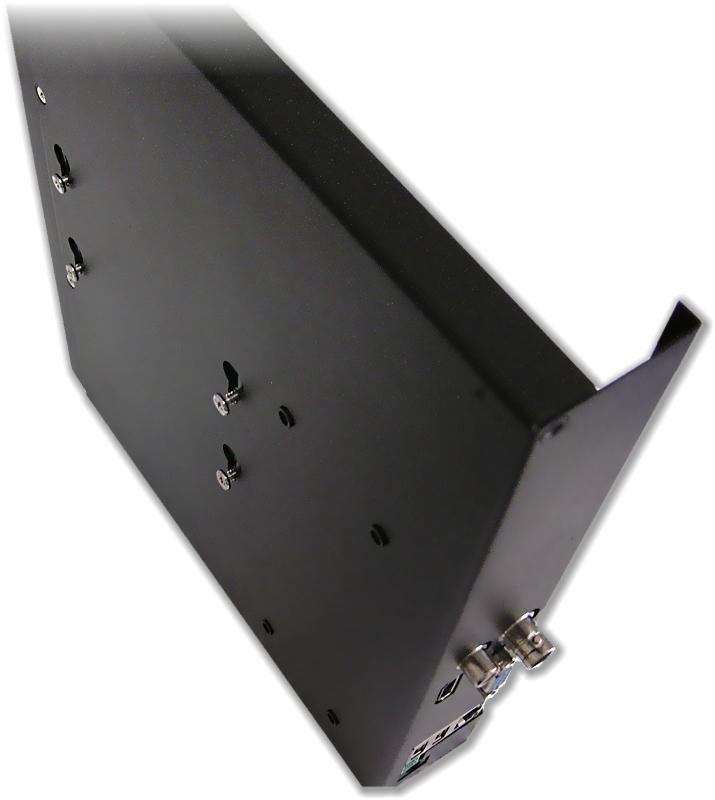

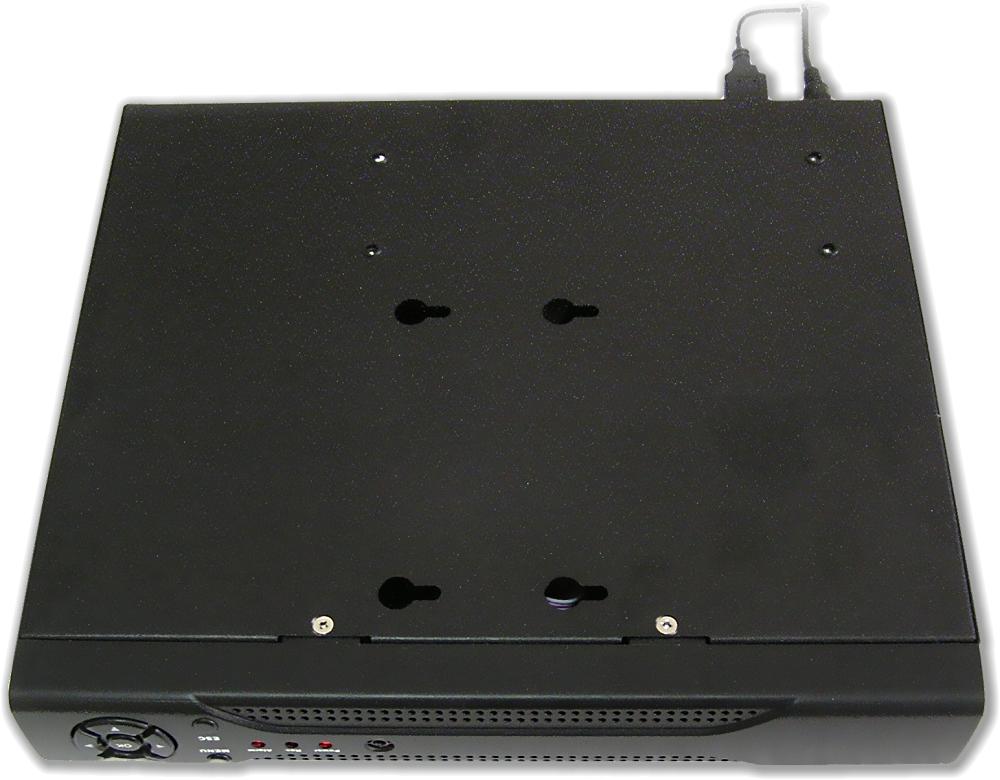

HVBdvr-9808TL вид снизу: грушевидные отверстия на дне для упрощения установки HDD
HVBdvr-9808TL подключение разъемов и их маркировка (слева-направо): этикетка обозначения разъемов, аналоговый BNC видеовыход, выход звука, VGA и HDMI выходы для монитора, ЛВС, USB для мышки и флешки, выход RS-485, разъем питания 12 В

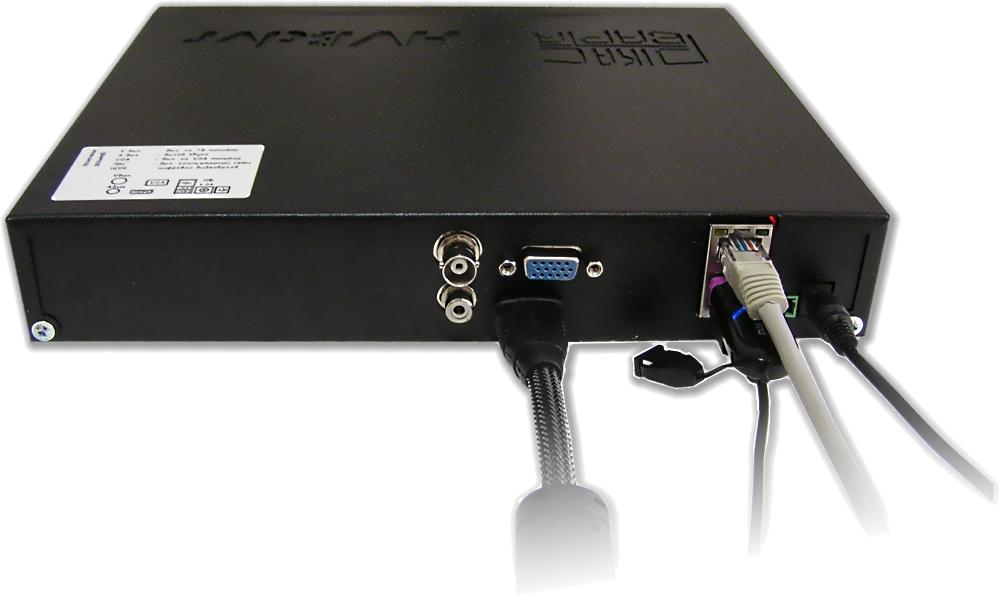

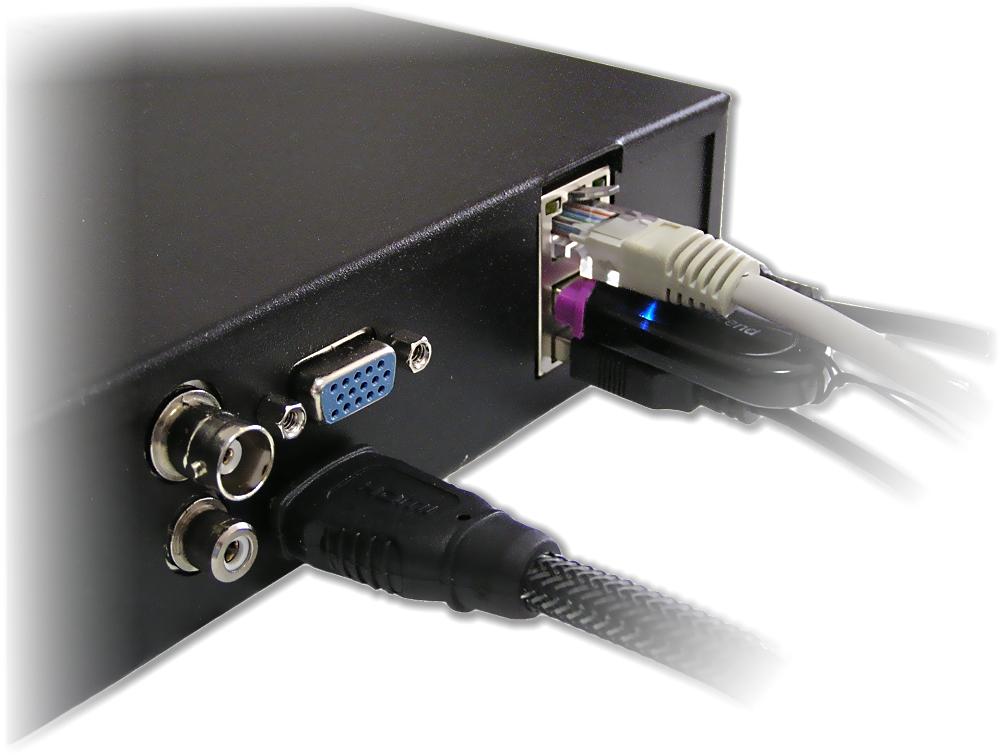

Подключение кабелей к HVBdvr-9808TL: HDMI (черный) к монитору, локальная сеть (белый), USB (черный) мышка, питание
Комплект крепежа для монтажа и сборки: самоклеящиеся ножки для монтажа на стол, крепеж для дисков, разъем подключения RS-485

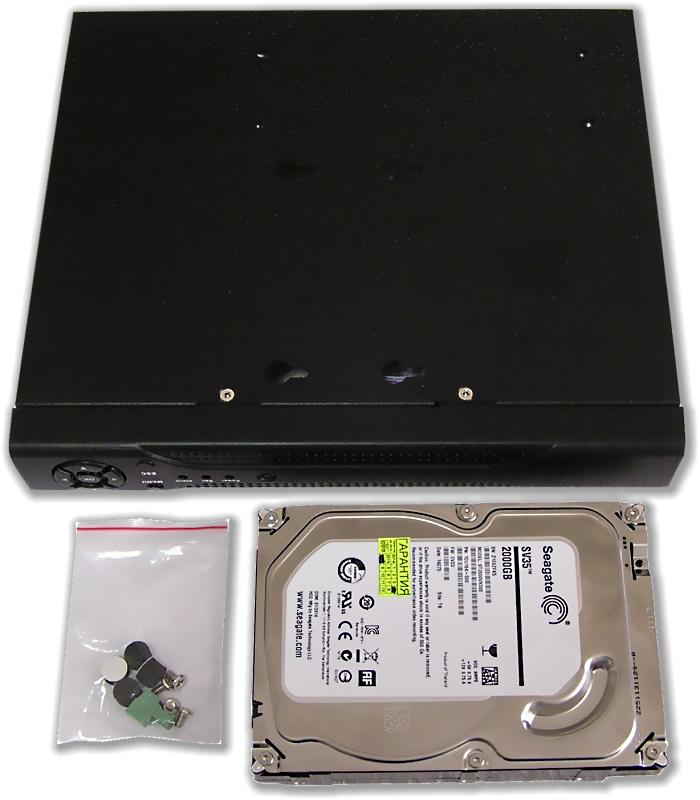

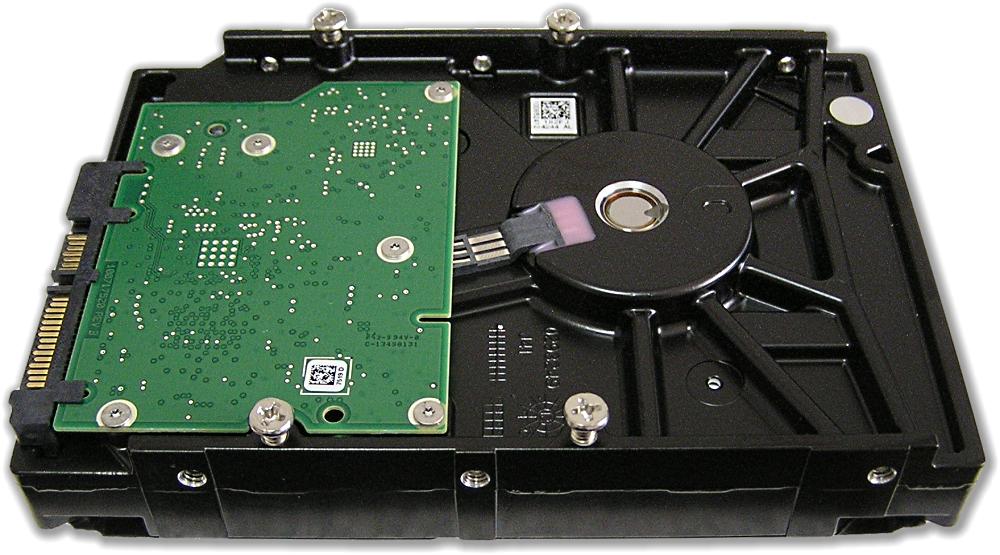

Пример установки винтов перед монтажом диска в корпус видеорегистратора HVBdvr-9808TL

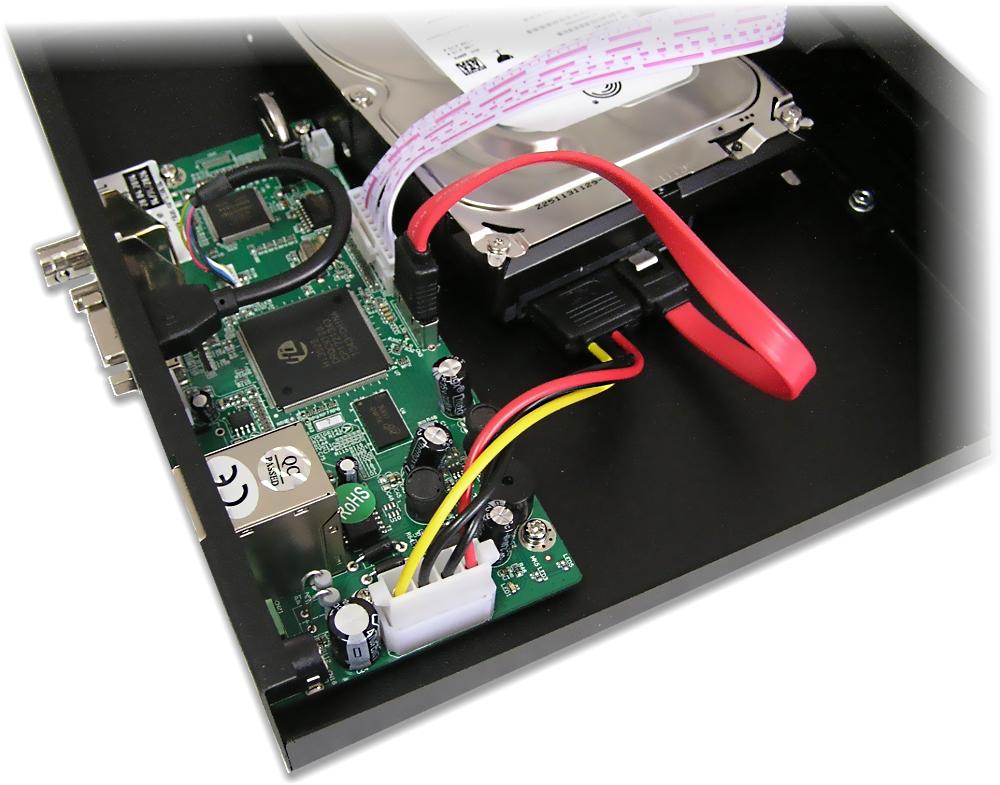

Подключение жесткого диска к плате видеорегистратора: информационный и питающий шлейфы
Установка жесткого диска в грушевидные отверстия на дне для упрощения монтажа

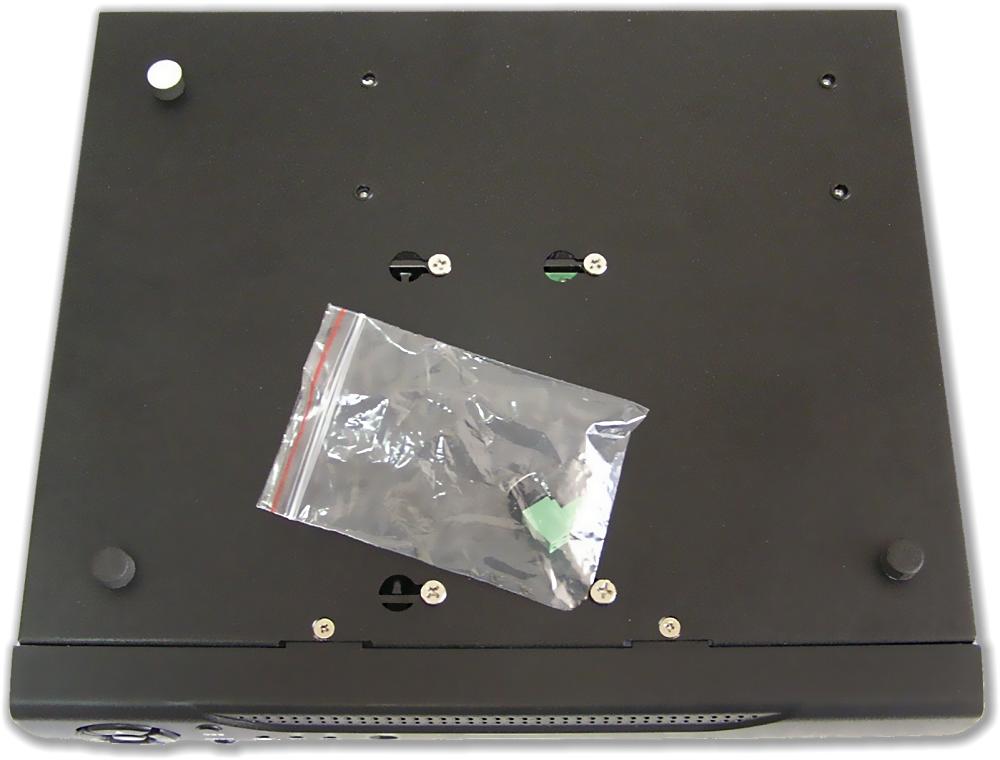

Фиксация жесткого диска и монтаж самоклеящихся ножек из комплекта ЗИП

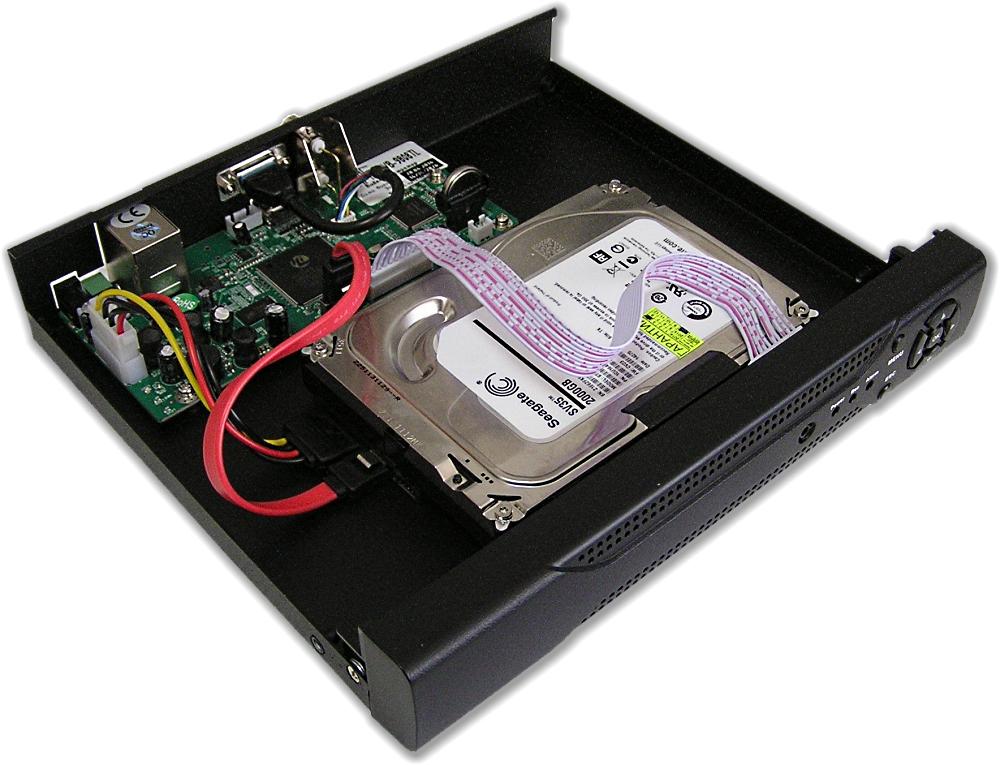

Видеорегистратор HVBdvr-9808TL с установленным и подключенным жестким диском перед запуском
В комплекте IP видеорегистратора поставляются печатный паспорт и руководство по эксплуатации

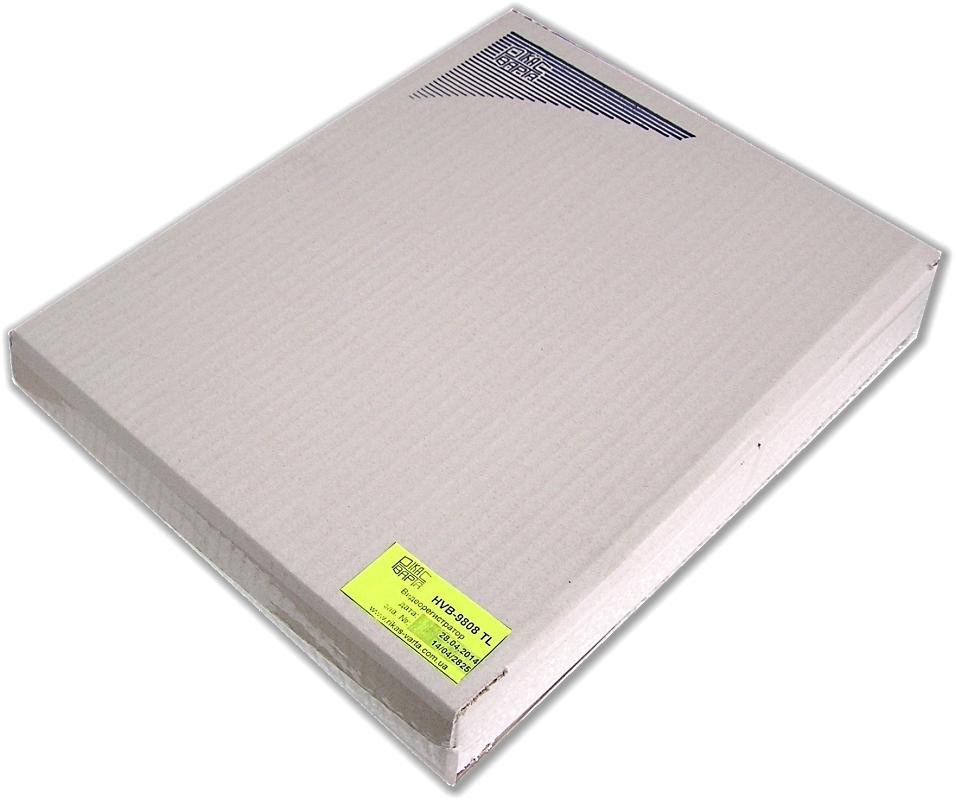

IP видеорегистратор HVBdvr-9808TL в транспортной таре

Общие сведения

IP видеорегистратор для записи 8 IP камер 1080P или 16 IP камер 960H производится в одном варианте исполнения
