HVBdvr-9604HE - 4-канальный 960H видеорегистратор



Общие сведения

Миниатюрный сетевой 960H видеорегистратор с компрессией в формате H.264 позволяет вести наблюдение и запись 4 аналоговых камер сверхвысокой четкости 700 ТВЛ на базе процессора Effio с ПЗС матрицей разрешения 960H. Запись осуществляется в разрешении 960x576 пикселей, в реальном времени, т.е. со скоростью 25 кадр/с. Хранение архива возможно на 1 или 2 жестких дисках SATA общей емкостью 4 Тбайт, чего достаточно для 2 месяцев непрерывной записи, или до 4-х месяцев в режиме записи по детектору движения. VGA контроллер видеорегистратора позволяет подключать мониторы с разрешением 1440х900, 1366х768, 1280x1024, 1024х768, а два дополнительных аналоговых выхода PAL с усилителями - использовать аналоговый монитор или домашний телевизор. Функция бипоточного сжатие изображения дает возможность вести запись на локальный диск в потоке 960H, а транслировать по сети в дополнительном потоке с разрешением D1 или CIF. 4 входных звуковых сигнала могут записываться и передаваться по сети синхронно с каждым видеосигналом. Видеорегистратор позволяет выполнять 1 или 4-канальное синхронное воспроизведение архива. Копирование записей из HVBdvr-9604HE выполняется через любой из двух USB 2.0 интерфейсов. ЛВС контроллер 1 Гбит обеспечивает доступ большому числу пользователей для мониторинга и работы с архивом, а поддержка внешних USB модемов позволяет работать в беспроводных сетях 3G, 4G и WiFi.

Фотография продукции:

Фото HVBdvr-9604HE 4-канальный 960H видеорегистратор Effio

Техническая спецификация:

Наименование параметра Значение
Кол-во видеоканалов 4
Алгоритм компрессии видео H.264
Разрешение записи 960H (960x576)
Скорость записи на канал, кадр/с 25
Общая скорость записи, кадр/с 100
Кол-во каналов звука 4
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 2
Максимальная емкость каждого HDD 2 Тбайт
Общая емкость дискового пространства, Гбайт 4 Тбайт
Интерфейс управления телеметрией, протоколы RS-485 (Pelco-P, Pelco-D, Panasonic…)
Кол-во интерфейсов USB, стандарт 1 шт., USB 2.0
Поддерживаемые USB устройства «Мышка», USB Flash, DVD-RW, HDD
Кол-во входов тревог, тип 8 (Н/З, Н/О)
Кол-во выходов тревог 1 реле
Сетевой интерфейс: кол-во, протокол, разъем, скорость Ethernet TCP/IP, RG-45, 1Gbit (совместим с 10/100Mbit)
Мобильный интернет: протокол - устройство 3G, 4G - USB модем
Беспроводная сеть: протокол - устройство WiFi - USB точка доступа
Напряжение питания, В 12 В (постоянный ток)
Ток потребления, не более, мА 750
Потребляемая мощность (без HDD), не более, Вт 9
Диапазон рабочих температур, град. С -10°C ... +50°C
Габаритные размеры (Ш х Г х В), мм 350 х 311 х 45
Вес (в полном комплекте без HDD), не более, кг 2,6
* Запись в реальном времени осуществляется по всем каналам в разрешениях 960H, D1 и CIF

Назначение и область применения

Видеорегистратор HVBdvr-9604HE представляет новую серию видеорегистраторов сверхвысокого разрешения 960H для записи аналоговых видеокамер Effio. Основные его особенности:

  • Запись в разрешении 960H (960х576) все ханалов со скросотью 25 кадр/с
  • Подключение VGA мониторов разрешений 1440x900, 1366х768, 1280х1024
  • Запись и трансляция звука по сети синхронно с каждым видеоизображением
  • Интеграция в беспроводные сетях 3G, 4G и WiFi при подключении внешнего USB модема
  • Доступ с мобильных устройств с различными ОС: Android, Windows mobile, Blackberry, Symbian, а также с устройств Iphone и Ipad
  • Синхронное воспроизведение архива всех 4 каналов или любой выбранной камеры

Видеорегистратор 960H позволяет записывать 4 сигнала от аналоговых камер видеонаблюдения сверхвысокого разрешения 700 ТВЛ (Effio), обеспечивая продолжительность архива до 2 месяцев при непрерывной записи, или до 4-х месяцев в режим записи по детектору движения. Запись осуществляется в формате H.264 при помощи специализированного процессора в разрешении 960H (960x576 пикселей) со скоростью 25 кадр/с по каждому каналу. Встроенный аппаратный декодер дает возможность воспроизводить из архива 1 или все 4 канала в синхронном режиме.

В видеорегистратор встроен контроллер VGA, формирующий изображение в разрешениях 1440х900, 1366х768, 1280x1024 и 1024х768. Для работы с телевизором или удаленным на расстояние до 250 м аналоговым монитором видеорегистратор оборудован двумя PAL видеовыходами разрешения D1 (704х576). При необходимости получения в наблюдении изображения максимальной четкости следует рассматривать модель HVBdvr-9604HDMI, которая оборудована цифровым HDMI видеовыходом разрешения Full HD (1920x1080P). Эта же модель в первую очередь ориентирована на работу в сети и на получение высококачественных записей.

Эффективный сетевой доступ через Интернет достигается за счет бипоточной компрессии, благодаря которой запись в архив осуществляется в максимальном разрешении 960x576 (960H) со скоростью 25 кадр/с, а передача по сети возможна в меньшем разрешении (D1 или CIF) и с меньшей частотой кадров (от 25 до 1 кадр/с). В результате этого сетевой трафик может быть уменьшен с 3,5 Мбит/с до 128 кбит/с, предоставляя возможность удаленного доступа к видеорегистратору по «слабым» каналам, в т.ч. и беспроводным мобильным сетям 3G или WiFi соединениям.

Видеорегистратор позволяет увеличивать любую область изображения как в режиме мониторинга реального время, так и при воспроизведении архива - режим цифрового Zoom.

Для достижения максимального качества изображения ответственных видеокамер разрешения 960H регистратор имеет возможность записи JPEG фотографий. Такая «съемка» производится регистратором по определяемым пользователем событиям или регулярно с заданной периодичностью. Фотографии сохраняются в отдельной области жесткого диска, независим от видеозаписей, благодаря чему продолжительность хранения фотографий и записей может различаться.

Видеорегистратор HVBdvr-9604HE оборудован 4 входами для записи синхронного звука.

Анализ сигналов возможен от 8 внешних устройств через тревожные входы. Тип входов НО или НЗ, события на входах и реакция выходного реле программируются в главном меню видеорегистратора.

Встроенный интерфейс RS-485 позволяет подключать к видеорегистратору поворотные камеры Speed dome. Поддерживается более 30 протоколов управления телеметрией.

Хранение архива осуществляется на 1 или 2 SATA HDD накопителях с емкостью до 2 Тбайт каждый. Видеорегистратор ориентирован на достижение максимального срока службы накопителей для чего оборудован вытяжным вентилятором диаметром 80 мм, который при значительно меньшем шуме чем 40 мм вентиляторы обеспечивает эффектное охлаждение накопителей и видеопроцессора, чем продлевает их ресурс. Кроме этого HVBdvr-9604HE автоматически выключает двигатель неактивного диска при его простое, предупреждает о возможной потери архива при помощи функции S.M.A.R.T. (ранняя диагностика неисправностей), а также может выполнять горячее дублированию архива на оба диска.

Питание видеорегистратора HVBdvr-9604HE осуществляется от внешнего источника напряжения 12 В постоянного тока 4 А. За счет этого, при использовании ИБП напряжения 12 В можно значительно увеличить время непрерывной работы, по-сравнению с организацией бесперебойного питания напряжением 220 В.

Габаритный чертеж

Габаритный чертеж HVBdvr-9604HE 4-канальный 960H видеорегистратор Effio

Комплект поставки

  • Видеорегистратор 960H типа HVBdvr-9604HE - 1 шт.
  • ИК пульт дистанционного управления – 1 шт.
  • USB мышка - 1 шт.
  • Кабель SATA для подключения HDD - 2 шт.
  • Адаптер питания напряжения 12 В / ток 4 А - 1 шт.
  • Комплект крепежа для сборки и монтажа - 1 шт.
  • Паспорт - 1 экз.
  • Руководство по эксплуатации - 1 экз.
  • Программа сетевого доступа «Альтавижион» - 1 шт.
  • Программное обеспечение клиентского рабочего места (встроенный WEB сервер) - 1 шт.
  • Программа просмотра файлов архива на ПК - 1 шт.
  • Транспортная тара 330 х 395 х 70 (мм) - 1 шт.

Электронная документация

Галерея изображений

Комплект - пульт ДУ, мышка. Пример установки «Флешки» для копирования архива
Вид спереди: ИК приемник, индикаторы состояния, клавиатура управления, выключатель, USB разъем
Вид сбоку
Входные вентиляционные отверстия
Вентиляционные отверстия, выход вентилятора, этикетка обозначения входов
Вид снизу. Выход вентилятора, отверстия крепления жестких дисков, ножки для установки на стол

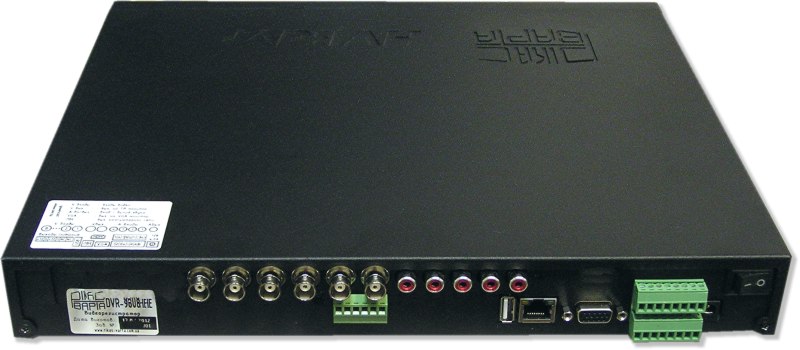

Разъемы подключения (слева-направо): 4 видеовхода, 2 видеовыхода, выходы питания извещателей, выход и 4 входа звука, USB для мышки, сеть, выход для VGA монитора, входы-выходы тревог, RS-232, RS-485, вход питания, выключатель

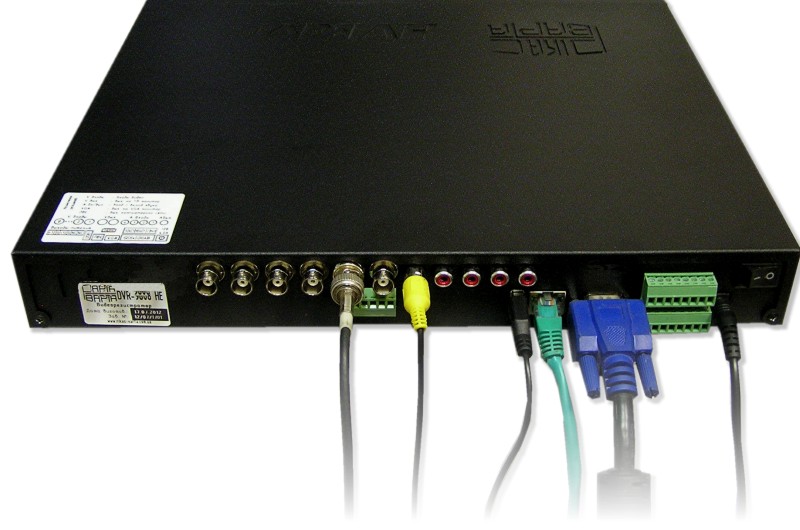

Подключение кабелей (слева-направо): видеовыход №1, выход звука, мышка, локальная сеть, VGA монитор, вход питания
Вентилятор охлаждения дисков. Подключение двух накопителей HDD
Наклонное размещение вентилятора охлаждения
Вентилятор, защищенный решеткой от попадания посторонних предметов

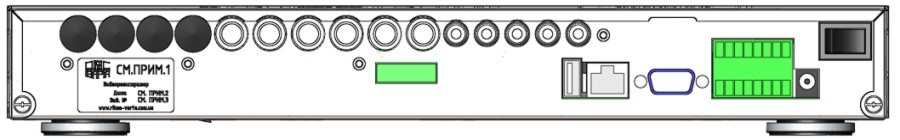

Структура задней панели
Транспортная упаковка

Общие сведения

Видеорегистратор производится в одном варианте исполнения

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
HVBdvr-9604HE   Сетевой видеорегистратор 960H  0,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-07-19 - 2012-07-19
