IPS-12100C-07 / IPS-12100B-07: Блоки бесперебойного электропитания с длительным резервом



Общие сведения

ББП исполнений IPS-12100C-07 и IPS-12100B-07 предназначены для питания электронной аппаратуры стабилизированным напряжением 12 В с током потребления 10 А. Для обеспечения длительного резервирования выходного напряжения при пропадании напряжения в сети 220В в их корпус можно установить две аккумуляторные батареи емкостью до 18 А/ч. Блок IPS-12100B-07 формирует сигнал «Взлом» при открывании его корпуса.

Фотография продукции:

Фото IPS-12100C-07 / IPS-12100B-07 - Блок бесперебойного электропитания (12 В - 10 А) с длительным резервом

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 10
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 100
Диапазон изменения выходного напряжения, В 10,2 - 13,6
Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 1,4
Мощность, потребляемая от сети, не более, ВА 300
Ширина, мм 395
Высота, мм 310
Глубина, мм 95
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 2000 ± 400
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 2,5
Тип устанавливаемых АБ (вариант №2) 18 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №2), не менее, ч 1,1
Масса, не более, кг 5,5
Диагностика вскрытия корпуса только в модификации «B»
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Блоки бесперебойного электропитания (ББП) исполнений IPS-12100C-07 и IPS-12100B-07 предназначены для бесперебойного электропитания стабилизированным напряжением постоянного тока систем охранной и пожарной сигнализации, безопасности, видеонаблюдения и контроля доступа. Для резервирования выходного напряжения используется две аккумуляторные батареи емкостью 18 А/ч.

Оба блока бесперебойного электропитания построены на основе импульсного преобразователя. Для максимальной защиты от перепадов и выбросов сетевого напряжения 220 В эти ББП оборудованы двойными сетевыми фильтрами, балластным дросселем, и силовой элементной базой с рабочим напряжением 1000 В.

В оба варианта блока электропитания IPS-12100C-07 и IPS-12100B-07 встроены такие защиты входных и выходных цепей:

  • ограничение превышения тока потребления от сети 220 В выполнено предохранителем с плавкой вставкой на ток 3,0 А
  • электронная схема ограничения тока нагрузки на уровне не более 15,0 А (максимальный выходной ток)
  • электронная схема ограничения тока заряда АБ на уровне не более 4,0 А (ток КЗ в цепи заряда АБ)
  • схема автоматического отключения разряженной АБ от нагрузки при снижении напряжения на ней ниже (11,3 ± 0,3) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

Блок питания модификации IPS-12100C-07 может эксплуатироваться без АБ, т.е. работать в режиме источника стабилизированного напряжения. При подключении аккумулятора источник будет работать в режиме блока бесперебойного электропитания. ББП - автоматически переключается на работу от аккумуляторной батареи при исчезновении напряжения в сети 220 В. После восстановления напряжения в сети ББП автоматически начинает заряд разряженной аккумуляторной батареи, а также подает электропитание в нагрузку.

Для контроля работы ББП на его переднюю панель выведено два индикатора:

  • индикатор МЕРЕЖА 220 В - светится при наличии напряжения в сети 220 В
  • индикатор ВИХIД 12 В - светится при наличии выходного напряжения (при работе от сети или от аккумулятора)

Отличием вариант исполнения IPS-12100B-07 от блока IPS-12100C-07 является наличие в нем цепи контроля вскрытия корпуса. При открывании передней дверцы блок формирует сигнал "Взлом". Устройство, коммутирующие цепь выдачи извещения, обеспечивает коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА. Вариант исполнения IPS-12100C-07 извещение «Взлом» не формирует.

Оба блока бесперебойного электропитания IPS-12100C-07 и IPS-12100B-07 предназначены для непрерывной круглосуточной работы, поэтому все значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и не зависят от наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Блок бесперебойного электропитания IPS-12100C-07 или IPS-12100B-07 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 389 Кбайт / Последнее изменение: 2018-02-12 09:52:43)

Галерея изображений

Общий вид

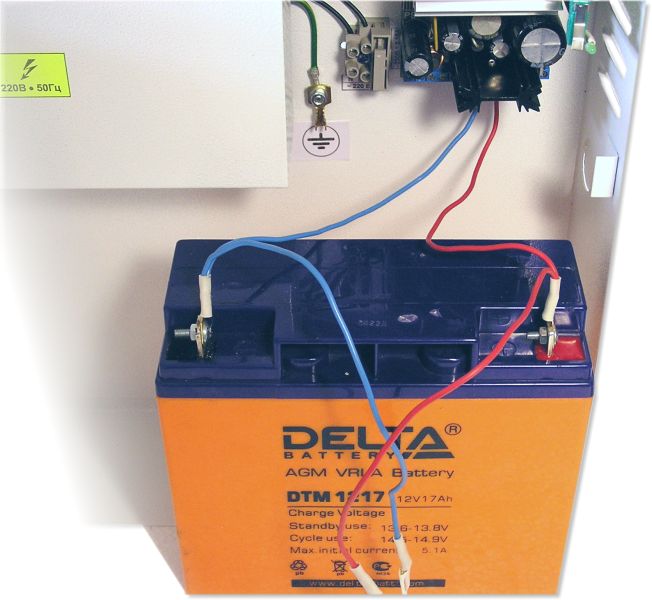

Клеммы для подключения двух аккумуляторов 12В емкостью 17 А/ч

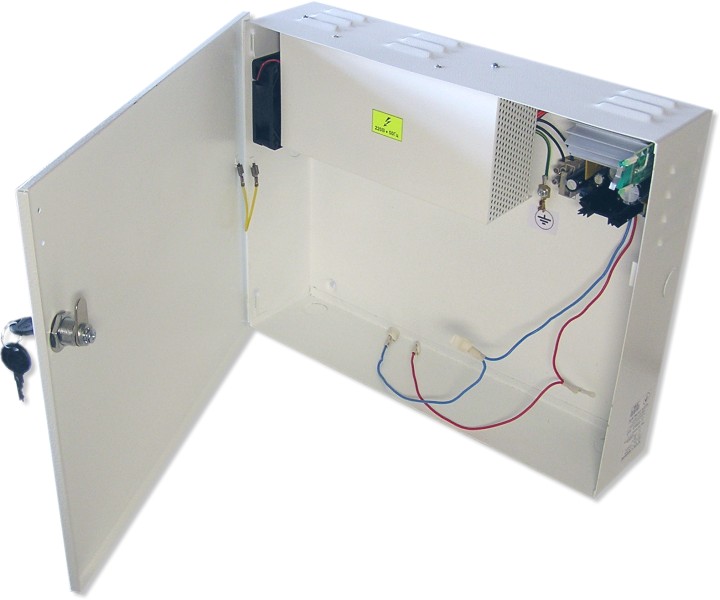

Устройство, клеммы подключения АБ

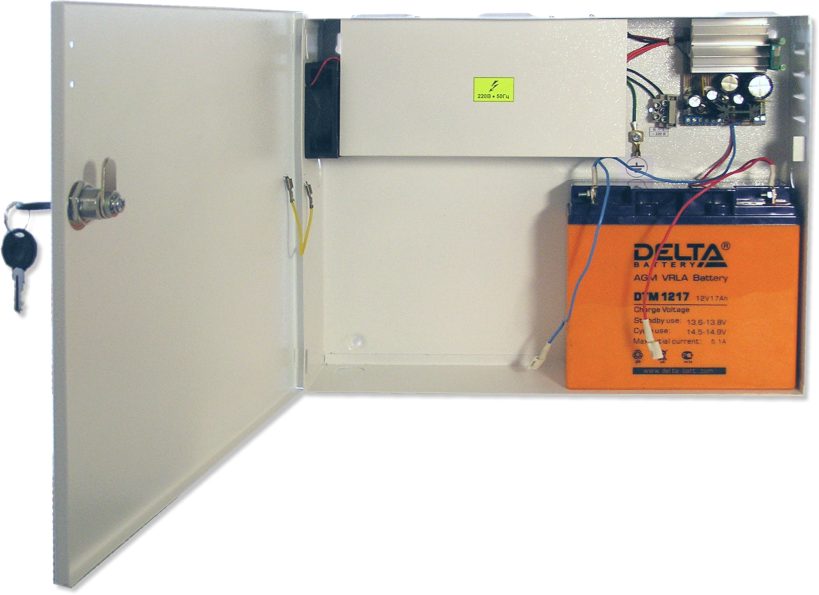

Подключение одного аккумулятора 12 В емкостью 17 А/ч
Корпус с одной АБ 12 В 17 А/ч
Параллельное подключение двух аккумуляторов 12 В емкостью 17 А/ч

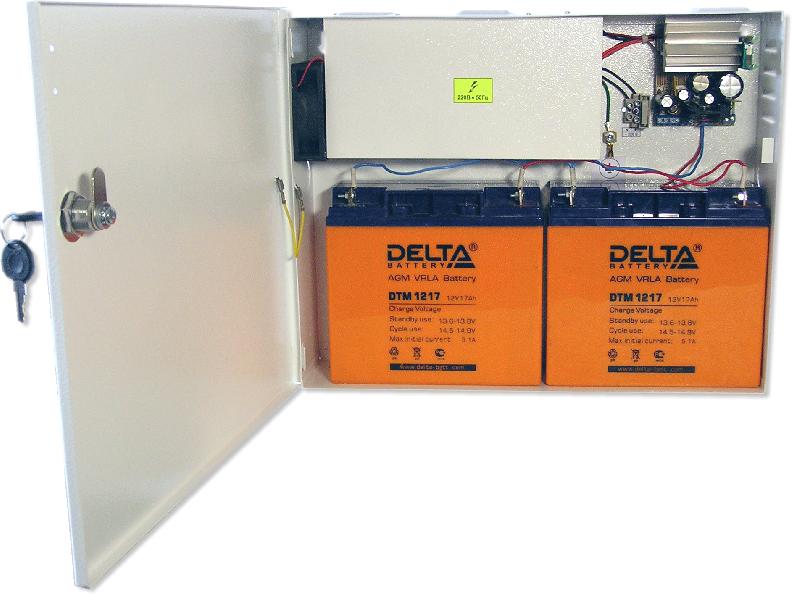

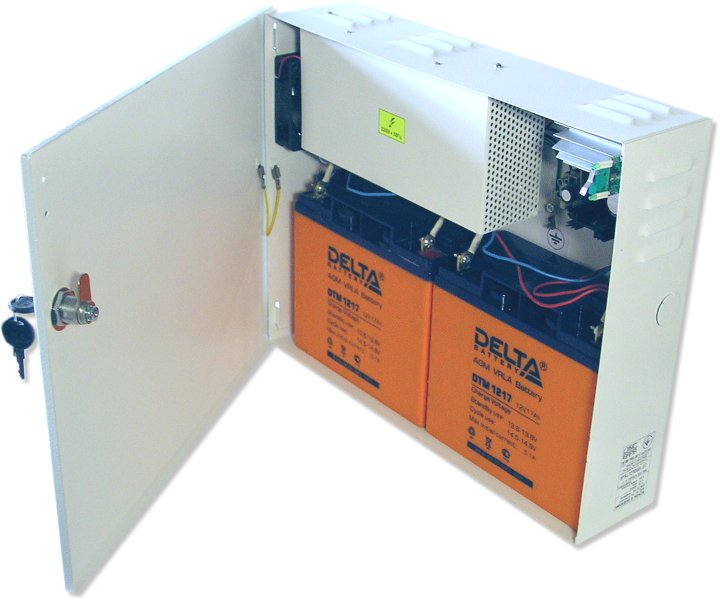

Установка двух АБ 12 В емкостью 17 А/ч
Вид сбоку
Комплект ЗИП
Транспортная тара

Общие сведения

Блок бесперебойного электропитания производится в двух вариантах исполнения, отличающихся наличием цепи контроля вскрытия корпуса.
