IPS-1220C-ip - Уличный источник бесперебойного питания (12 В - 2 А)



Общие сведения

Уличный источник бесперебойного питания IPS-1220C-ip (исполнение IP) предназначен для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В с током потребления 2 А. Выполнен в герметичном корпусе класса защиты IP65, благодаря чему может монтироваться как на улице, так и в неотапливаемых помещениях.

Фотография продукции:

Фото IPS-1220C-ip - уличный источник бесперебойного питания (12 В - 2 А)

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 2
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 50
Диапазон изменения выходного напряжения, В 10,2 - 13,6
Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 0,6
Мощность, потребляемая от сети, не более, ВА 90
Ширина, мм 220
Высота, мм 330
Глубина, мм 120
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 450 ± 80
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 0,9 (при -25°С)
Масса, не более, кг 2,8
Рабочий диапазон температур, град. C -25°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Источник бесперебойного питания IPS-1220C-ip уличного исполнения выпускается по ТУ У 22891034.001-2000 предназначен для электропитания стабилизированным напряжением постоянного тока систем безопасности, охранной и пожарной сигнализации, видеонаблюдения и контроля доступа, а также для заряда аккумуляторных батарей (АБ).

Основной особенностью данного источника является герметичный корпус соответствующий требованиям IP65 и позволяющий выполнять его монтаж на улице. Ввод сетевого кабеля и кабеля подключения нагрузки выполнены независимо, через раздельные гермовводы. Для монтажа на стену источник комплектуется специальными монтажными пластинами, которые при установке позволяют сохранить полную герметичность корпуса.

Этот источник построен на основе понижающего трансформатора - обеспечивает высокую устойчивость ИБП к сетевым помехам, и импульсного стабилизатора напряжения - высокий КПД которого гарантирует низкий нагрев источника в замкнутом корпусе и широкий сетевой диапазон его работы.

Уличный ИБП исполнения IPS-1220C-ip оборудован защитой входных и выходных цепей:

  • от превышения тока потребления от сети 220 В - предохранителем с плавкой вставкой на ток 1,0 А
  • электронной схемой с ограничением тока нагрузки на уровне не более 3,3 А (максимальный выходной ток)
  • электронной схемой с ограничением тока заряда аккумулятора на уровне не более 1 А (ток КЗ в цепи заряда АБ)
  • отключение разряженной АБ от нагрузки при снижении напряжения на ней до (11,3 ± 0,3) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

ИБП модификации IPS-1220C-ip может эксплуатироваться как без АБ - режим источника стабилизированного напряжения, так и с установленным аккумулятором - режим источника бесперебойного электропитания. Источник IPS-1220C-ip автоматически переключается на работу от аккумуляторной батареи при исчезновении напряжения в сети 220 В. После восстановления напряжения в сети источник автоматически начинает заряд разряженного аккумулятора.

Источник бесперебойного питания обеспечивает световую индикацию следующих режимов работы (индикаторы установлены внутри источника на плате индикации):

  • светится индикатор МЕРЕЖА 220 В при наличии напряжения в сети 220 В
  • светится индикатор ВИХIД 12 В при наличии выходного напряжения

Уличный источник питания IPS-1220C-ip предназначен для непрерывной круглосуточной работы.

Значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и независимо от наличия или отсутствия аккумулятора, а также от степени его заряда, во всем диапазоне температур эксплуатации.

Комплект поставки

  • Уличный источник бесперебойного питания IPS-1220C-ip - 1 шт.
  • Монтажная пластина - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 389 Кбайт / Последнее изменение: 2018-02-12 09:52:43)

Галерея изображений

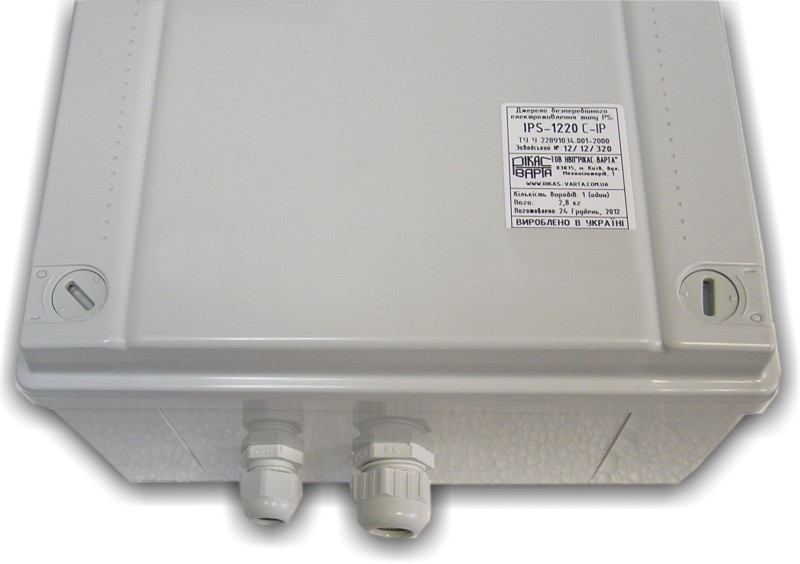

Общий вид

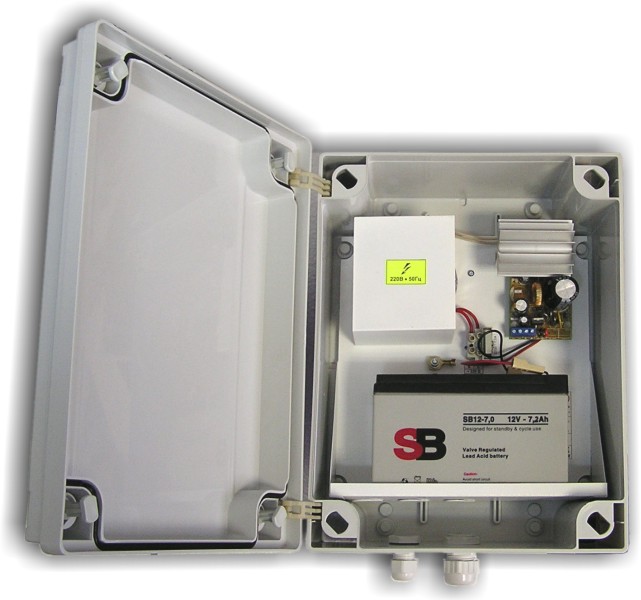

Внутренне размещение элементов источника и установленная АБ емкостью 12 В 7 А/ч

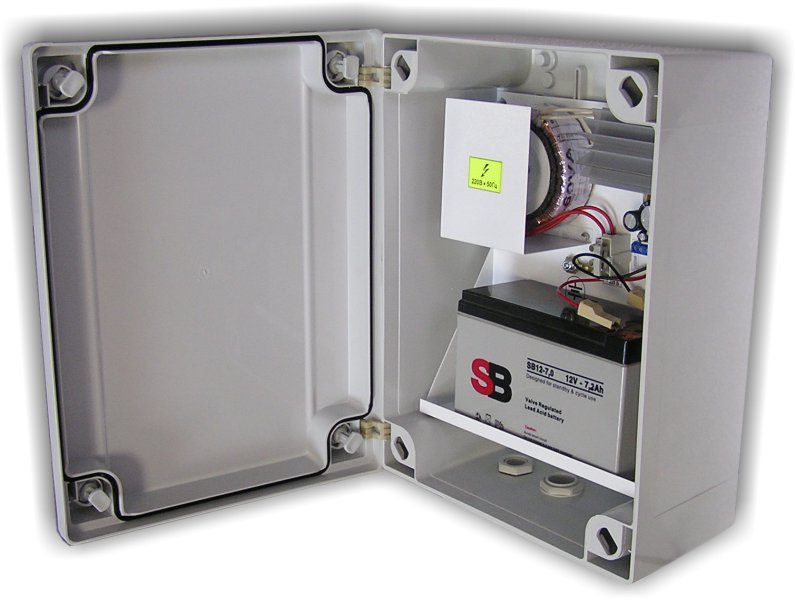

Вид спереди с открытой крышкой

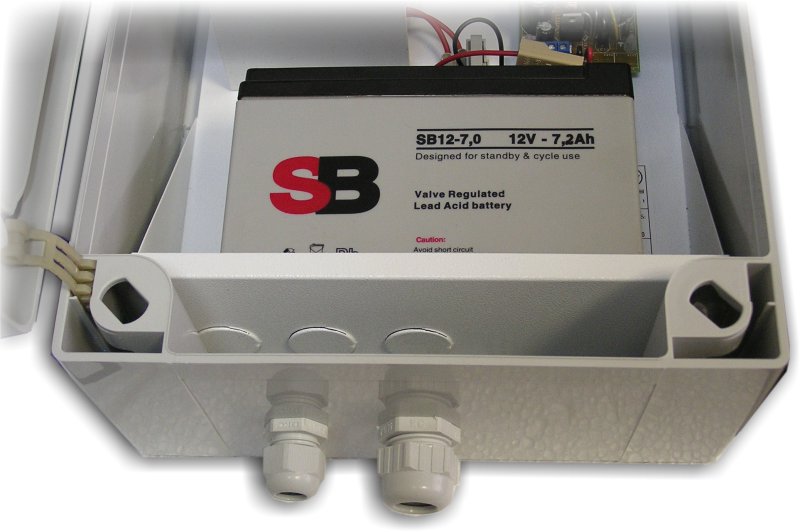

Герметичные вводы для кабеля подключения сети 220В и кабеля электропитания нагрузки
Размещение кабельных гермовводов в нижней части корпуса

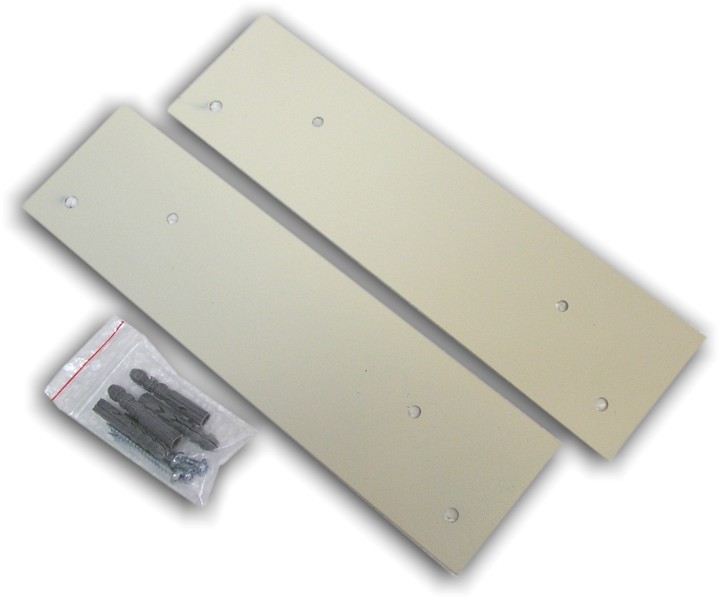

Комплект ЗИП и монтажные пластины для установки на стену

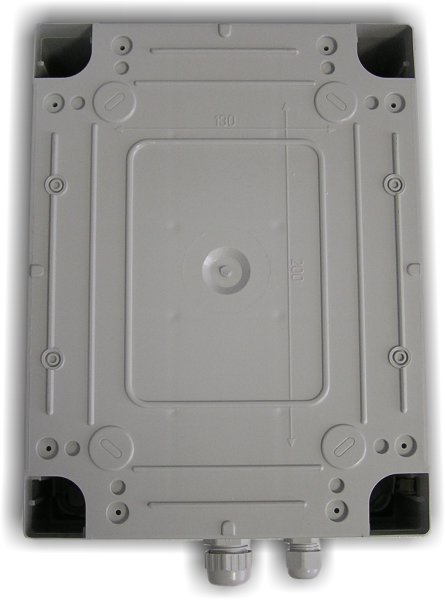

Размещение герметичных крепежных отверстий на задней стенке
Установка монтажных пластин на заднюю стенку корпуса

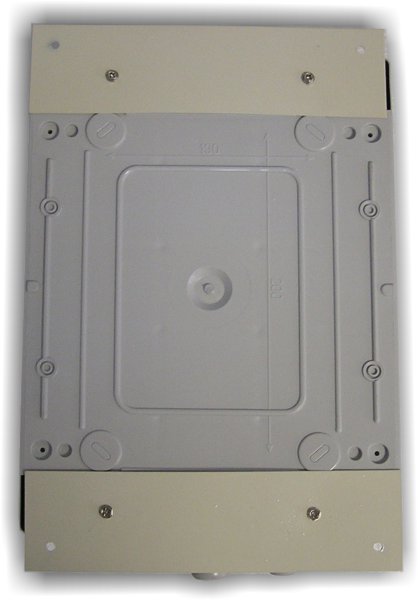

Источник с установленными монтажными пластинами для крепления на стену

Общие сведения

Уличный источник производится в одном варианте исполнения

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
IPS-1220C-IP   Источник бесперебойного питания уличного исполнения  2730,00 грн  нужна авторизация
