IPS-1230-7 - Источник бесперебойного питания 12 В - 3 А (трансформаторный, упрощенный)



Общие сведения

IPS-1230-7 это упрощенная модификация источника бесперебойного питания IPS-1230C-00 разработанная с целью снижения себестоимости. Упрощения касаются в основном конструкции: уменьшенный корпус без замка, индикация выведена на боковую поверхность, в корпус источника допускается установка только одной батареи 12 В 7 А/ч, уменьшен сетевой диапазон и ток заряда аккумулятора.

Фотография продукции:

Фото IPS-1230-7 - Источник бесперебойного питания 12 В - 3 А (трансформаторный, упрощенный)

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 187 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 3
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 50
Диапазон изменения выходного напряжения, В 10,2 - 13,7
Автоматическое отключение АБ при ее разряде, В 11,4 ± 0,2
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 186
Ток, потребляемый от сети, не более, А 0,3
Мощность, потребляемая от сети, не более, ВА 65
Ширина, мм 182
Высота, мм 213
Глубина, мм 85
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 350 ± 50
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,2
Масса, не более, кг 1,9
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Источники бесперебойного питания IPS-1230-7 (далее источник, ИБП) предназначен для электропитания стабилизированным напряжением 12 В постоянного тока систем безопасности, охранной сигнализации, видеонаблюдения и контроля доступа, а также для заряда аккумуляторных батарей (АБ).

Основным отличием от источника-прототипа IPS-1230C-00 является упрощенная конструкция корпуса, разработанная с целью снижения себестоимости. Корпус производиться в уменьшенных габаритных размерах, позволяя встраивать в источник только один аккумулятор 12 В емкостью 7 А/ч, изготовлен из более тонкой стали, не комплектуется замком, также уменьшен ток заряда аккумулятора с целью уменьшения нагрева источника в меньших габаритах, сужен сетевой диапазон 220 В (от 187 В до 253 В), индикаторы работы источника выведены на боковую панель, не комплектуется крепежом на стену.

Этот источник построен на основе понижающего трансформатора, который обеспечивает высокую устойчивость ИБП к сетевым помехам. Стабилизация выходного напряжения выполнена при помощи импульсного стабилизатора, что позволяет получить высокий КПД, низкий нагрев и широкий сетевой диапазон.

ИБП типа IPS-1230-7 оборудован защитами входных и выходных цепей:

  • от превышения тока потребления от сети 220 В, в виде предохранителя с плавкой вставкой на ток 1,5 А
  • оборудован защитой от превышения тока нагрузки, в виде электронной схемы с ограничением тока на уровне, не более 4,0 А (максимальный выходной ток)
  • обеспечивает защиту от превышения тока заряда АБ в виде электронной схемы с ограничением тока на уровне, не более 0,5 А (ток КЗ в цепи заряда АБ)
  • отключение разряженной АБ от нагрузки при снижении напряжения на ней до (11,4 ± 0,2) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

Источник IPS-1230-7 может эксплуатироваться как без аккумуляторной батареи - режим источника стабилизированного напряжения, так и с установленным аккумулятором - режим источника бесперебойного питания. В последнем случае IPS-1230-7 автоматически переключается на работу от АБ после исчезновения напряжения в сети 220 В, а при его восстановлении - автоматически начинает заряд разряженной аккумуляторной батареи.

На боковую стенку источника выведено два индикатора режимов его работы:

  • при наличии напряжения в сети 220 В светится индикатор МЕРЕЖА 220 В
  • при наличии выходного напряжения - светится индикатор ВИХIД 12 В

Источник питания IPS-1230-7 предназначен для непрерывной круглосуточной работы.

Значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, независимо от наличия или отсутствия аккумулятора, а также от степени его заряда.

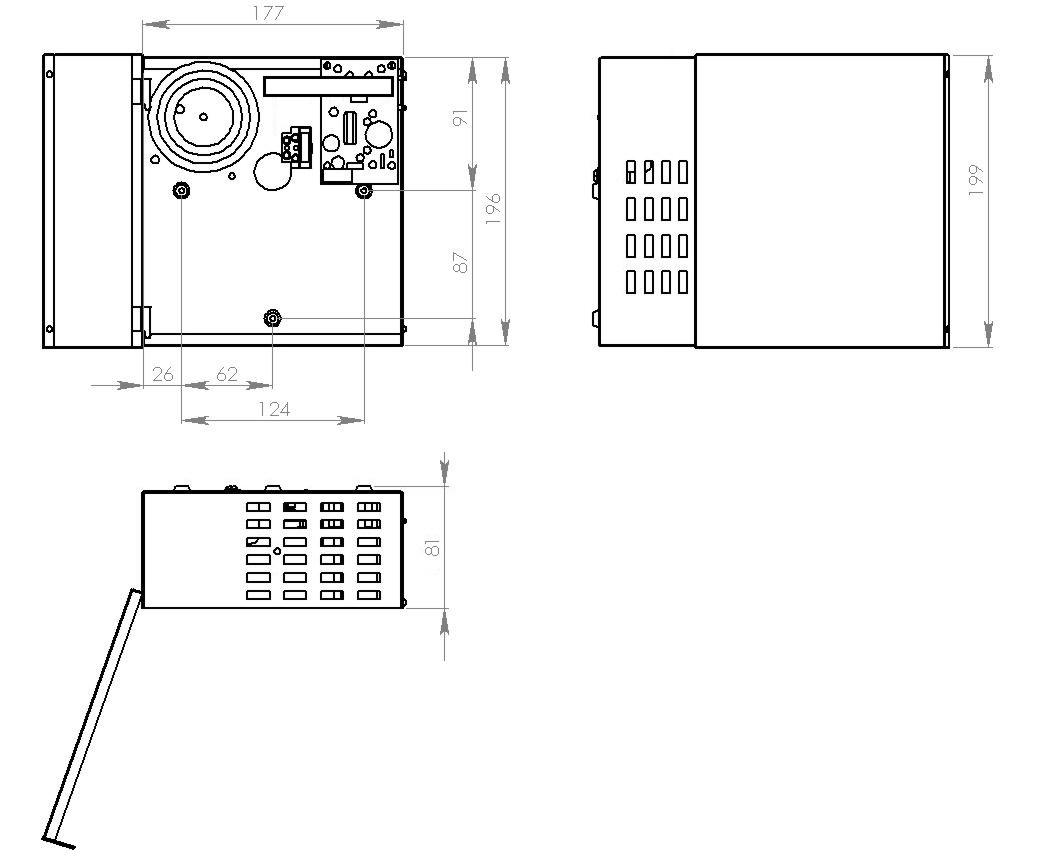

Габаритный чертеж

Габаритный чертеж IPS-1230-7 - Источник бесперебойного питания 12 В - 3 А (трансформаторный, упрощенный)

Комплект поставки

  • Источник бесперебойного питания IPS-1230-7 - 1 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 297 Кбайт / Последнее изменение: 2015-01-25 22:40:41)

Галерея изображений

IPS-1230-7 - Общий вид

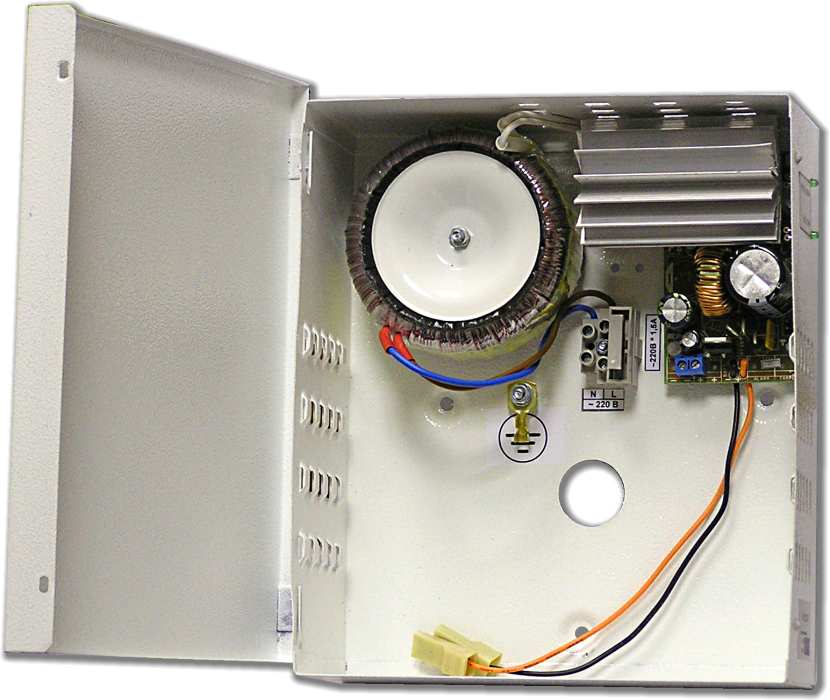

IPS-1230-7 - внутренне устройство источника: сетевая колодка, трансформатор, стабилизатор напряжения, клеммы для подключения аккумулятора

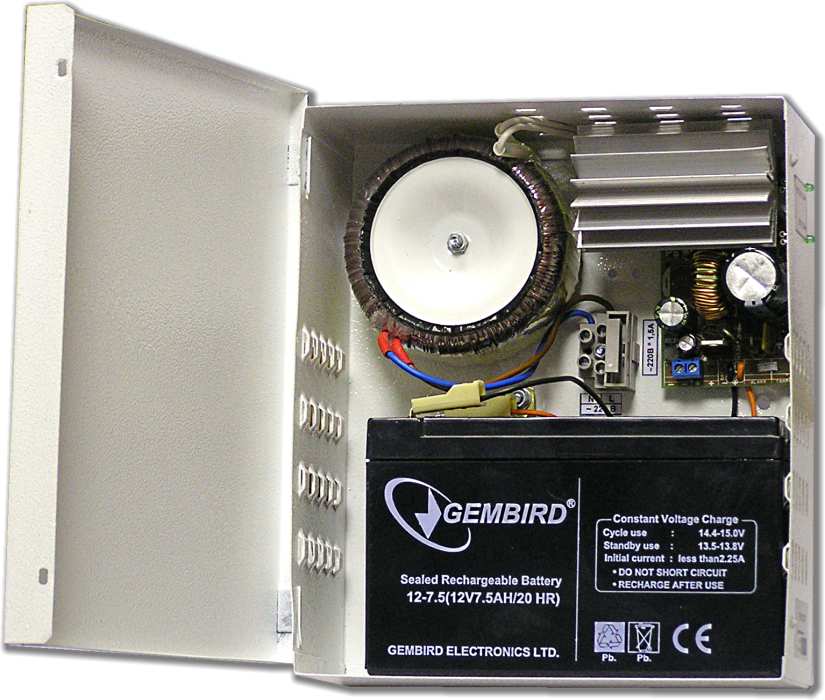

IPS-1230-7 - Подключение и установка АБ 12 В 7 А/ч в корпус источника
Упрощенный корпус: крышка на защелках, индикаторы на боковой стенке, вентиляционные жалюзи
Комплект ЗИП
Транспортная тара

Общие сведения

Источник производится в одном варианте исполнения под установку одной АБ напряжения.12 В, емкостью 7 А/ч

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
IPS-1230-7   Источник бесперебойного питания (трансформаторный, упрощенный)  1236,00 грн  нужна авторизация
