IPS-1230B-09 - источник бесперебойного питания для монтажа контроллеров доступа



Общие сведения

Источник бесперебойного питания IPS-1230B-09 обеспечивает электропитание аппаратуры стабилизированным напряжением 12 В с током 3 А. Его отличительной особенностью является увеличенный корпус, в котором может быть размещен контроллер доступа или другое устройство выполненное на печатной плате. Позволяет формировать сигнал вскрытия корпуса - «Взлом»

Фотография продукции:

Фото IPS-1230B-09 - ИБП (12 В - 3 А) под установку контроллеров доступа

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 3
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 50
Диапазон изменения выходного напряжения, В 10,2 - 13,6
Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 0,8
Мощность, потребляемая от сети, не более, ВА 120
Ширина, мм 335
Высота, мм 315
Глубина, мм 90
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 450 ± 80
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,2
Масса, не более, кг 8
Диагностика вскрытия корпуса только в модификации «B»
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Источник бесперебойного питания IPS-1230B-09 производимый согласно ТУ У 22891034.001-2000 предназначен для обеспечения бесперебойным электропитанием стабилизированным напряжением постоянного тока систем контроля доступа, охранной и пожарной сигнализации, видеонаблюдения. Особенностью этого варианта исполнения источника бесперебойного питания (ИБП) являются корпус с увеличенными габаритами, который позволяет встраивать во внутрь него платы контроллеров доступа или других устройств.

Как правило корпус такого источника питания изготавливается по чертежам заказчика. При этом для заказ необходимо указать габаритные размеры корпуса, а также габаритные размеры платы встраиваемого контроллера и его установочные размеры. Кроме этого необходимо указать размещение и диаметры вводных отверстий под кабель. Если габариты и тип контроллера не оговорен, то этот источник бесперебойного питания (индекс корпуса «-09») производится в корпусе с размерами 335х315х90 мм, под установку контроллеров доступа Apollo и одну аккумуляторную батарею 12 В емкостью 7 - 9 А/ч.

В источнике бесперебойного питания IPS-1230B-09 предусмотрены такие защиты входов и выходов:

  • предохранитель с плавкой вставкой на ток 1,5 А для защиты от превышения тока потребления от сети 220 В
  • электронная схема ограничения тока на уровне, не более 4,5 А (максимальный выходной ток), для защиты выхода от перегрузки
  • электронная схемы ограничения тока на уровне, не более 1,5 А (ток КЗ в цепи заряда АБ) - обеспечивает защиту от превышения тока заряда АБ
  • схема отключения разряженной АБ от нагрузки при ее разряде до (11,3 ± 0,3) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

Схематехнически этот источник бесперебойного питания построен на основе понижающего сетевого трансформатора, что обеспечивает его высокую устойчивость к сетевым помехам, и импульсного стабилизатора напряжения, позволяющего получить высокий коэффициент полезного действия (КПД), широкий сетевой диапазон и незначительный нагрев стабилизатора.

ИБП типа IPS-1230B-09 может эксплуатироваться без аккумулятора, работая в режиме источника стабилизированного напряжения.

При подключенной батареи IPS-1230B-09 автоматически переключается на работу от нее при исчезновении напряжения в сети 220 В, а также автоматически возвращается на работу от сетевого напряжения после его восстановления. После восстановления напряжения в сети источник также автоматически начинает заряд аккумуляторной батареи и электропитание нагрузки.

Источник бесперебойного питания обеспечивает световую индикацию следующих режимов работы:

  • при наличии напряжения в сети 220 В светится индикатор МЕРЕЖА 220 В
  • при наличии выходного напряжения - светится индикатор ВИХIД 12 В

ИБП типа IPS-1230B-09 оборудован модулем контроля вскрытия корпуса, формирующим сигнал "Взлом" - при открывании передней дверцы его корпуса. Как правило указанный сигнал используется контроллером доступа для исключения несанкционированного доступа к плате встраиваемого контроллера и резервирующему аккумулятору.

Примечание - через цепь коммутации извещения «Взлом» можно коммутировать напряжение постоянного и переменного токов, со значением напряжений не более 72 В, и токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА.

Источник бесперебойного питания IPS-1230B-09 предназначен для непрерывной круглосуточной работы.

Все параметры выходного тока и напряжения гарантируются независимо от напряжения в сети 220 В, наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Источник бесперебойного питания IPS-1230B-09 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 389 Кбайт / Последнее изменение: 2018-02-12 09:52:43)

Галерея изображений

Общий вид

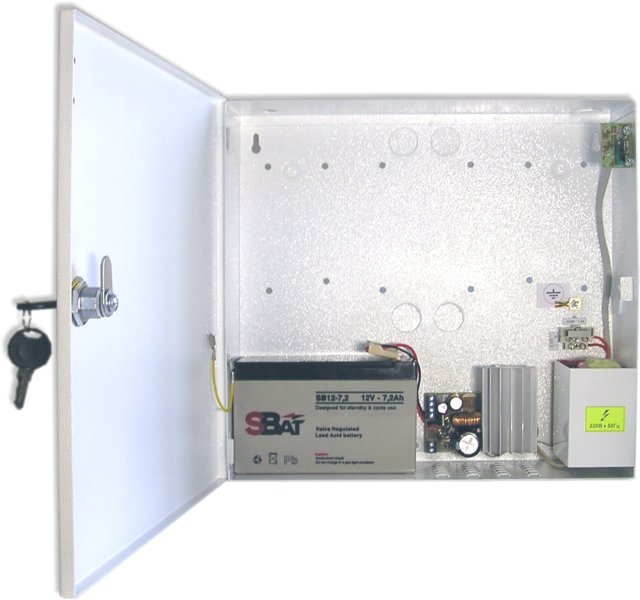

Установка одной АБ 12 В 7 А/ч
Размещение монтажных отверстий

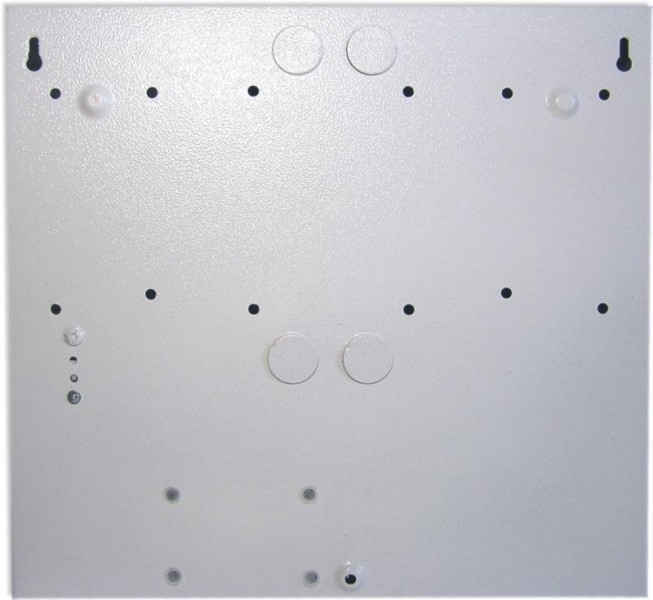

Вид сзади
Комплект ЗИП

Общие сведения

Источник бесперебойного питания производится в корпусе по чертежам заказчика. Если габаритные размеры блока не оговорены при заказе, то он изготавливается согласно указанных размеров. Цена источника будет сопоставима с указанной, если габаритные размеры его корпуса не превышают 350х350х120 мм.

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
IPS-1230B-09   Источник бесперебойного питания с контролем вскрытия корпуса  2382,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-04-07 - 2015-01-17
