IPS-1250C-05 / IPS-1250B-05: Блоки бесперебойного питания



Общие сведения

Блоки бесперебойного питания (ББП) исполнений IPS-1250C-05 и IPS-1250B-05 предназначены для электропитания электронной аппаратуры стабилизированным напряжением 12 В с током потребления 5 А. Для бесперебойного питания нагрузки в их корпус можно установить одну аккумуляторную батарею емкостью 18 А/ч или две АБ емкостью 7 А/ч. Блок IPS-1250B-05 формирует сигнал «Взлом» при открывании его корпуса.

Фотография продукции:

Фото IPS-1250C-05 / IPS-1250B-05 - блоки бесперебойного питания (12 В - 5 А)

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 5
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 50
Диапазон изменения выходного напряжения, В 10,2 - 13,6
Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 1
Мощность, потребляемая от сети, не более, ВА 200
Ширина, мм 260
Высота, мм 340
Глубина, мм 95
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 1500 ± 300
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,6
Тип устанавливаемых АБ (вариант №2) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №2), не менее, ч 1,2
Масса, не более, кг 4,9
Диагностика вскрытия корпуса только в модификации «B»
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

ББП (блоки бесперебойного питания) IPS-1250C-05 и IPS-1250B-05 предназначены для организации бесперебойного электропитания стабилизированным напряжением постоянного тока систем охранной и пожарной сигнализации, безопасности, видеонаблюдения и контроля доступа. Резервирование выходного напряжения осуществляется за счет установки в корпус блока одной аккумуляторной батареи емкостью до 18 А/ч или двух батарей емкостью от 7 А/ч до 9 А/ч, что является необходимы условием для эксплуатации ББП с большим выходным током.

Обе модификации блока бесперебойного питания построены на основе понижающего сетевого трансформатора, гарантирующих высокую устойчивость ББП к сетевым помехам, и импульсного стабилизатора напряжения, характеризующегося высоким КПД, низкой температурой нагрева и широким сетевым диапазоном.

В оба исполнения блоков IPS-1250C-05 и IPS-1250B-05 встроены такие защиты входных и выходных цепей:

  • ограничение превышения тока потребления от сети 220 В выполнено предохранителем с плавкой вставкой на ток 2,5 А
  • электронная схема ограничения тока нагрузки на уровне не более 7,5 А (максимальный выходной ток)
  • электронная схема ограничения тока заряда АБ на уровне не более 3 А (ток КЗ в цепи заряда АБ)
  • схема автоматического отключения разряженной АБ от нагрузки при снижении напряжения на ней ниже (11,3 ± 0,3) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора для защиты его от КЗ нагрузки и неверной полярности подключения

Блок питания модификации IPS-1250C-05 может эксплуатироваться без АБ, т.е. работать в режиме источника стабилизированного напряжения. При подключении к нему аккумулятора блок будет работать в режиме блока бесперебойного питания. Блок IPS-1250C-05 автоматически переключается на работу от аккумуляторной батареи при исчезновении напряжения в сети 220 В. После восстановления напряжения в сети ББП автоматически начинает заряд разряженной аккумуляторной батареи, а также продолжит электропитание нагрузки.

Для контроля работы ББП на его переднюю панель выведена световая индикация:

  • индикатор МЕРЕЖА 220 В - светится при наличии напряжения в сети 220 В
  • индикатор ВИХIД 12 В - светится при наличии выходного напряжения (при работе от сети или от аккумулятора)

Отличием блок бесперебойного питания модификации IPS-1250B-05 от источника IPS-1250C-05 является наличие в нем цепи контроля вскрытия корпуса. При открывании передней дверцы блок формирует сигнал "Взлом". Устройство, коммутирующие цепь выдачи извещения, обеспечивает коммутацию напряжений постоянного и переменного тока, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА. Вариант ББП IPS-1250C-05 извещение «Взлом» не формирует.

Блоки бесперебойного питания IPS-1250C-05 и IPS-1250B-05 предназначены для непрерывной круглосуточной работы, поэтому все значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и не зависят от наличия или отсутствия аккумулятора, а также от степени его заряда.

Габаритный чертеж

Габаритный чертеж IPS-1250C-05 / IPS-1250B-05 - блоки бесперебойного питания (12 В - 5 А)

Комплект поставки

  • Блок бесперебойного питания IPS-1250C-05 или IPS-1250B-05 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 389 Кбайт / Последнее изменение: 2018-02-12 09:52:43)

Галерея изображений

Внешний вид
Клеммы для подключения различных АБ

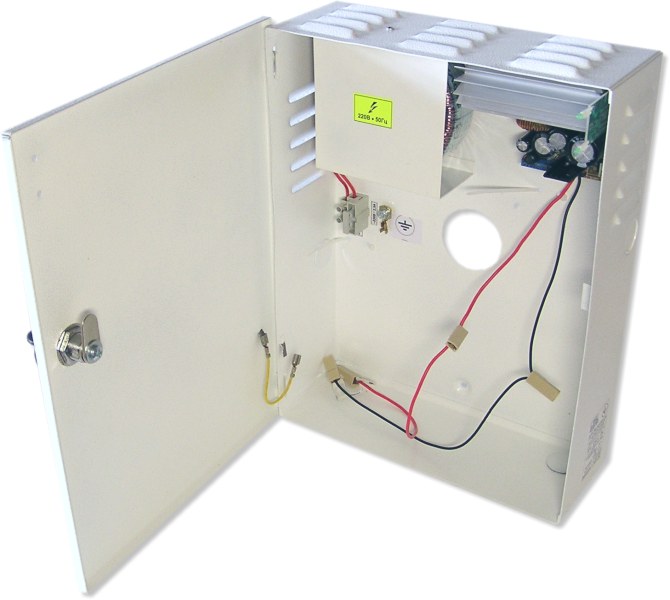

Устройства корпуса и провода для подключения аккумуляторных батарей

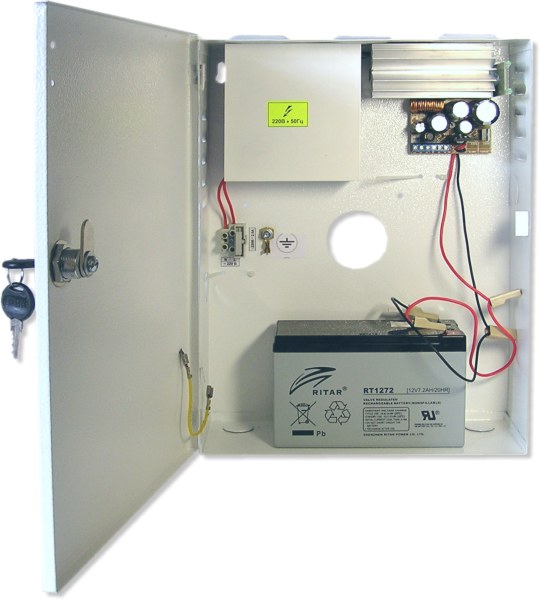

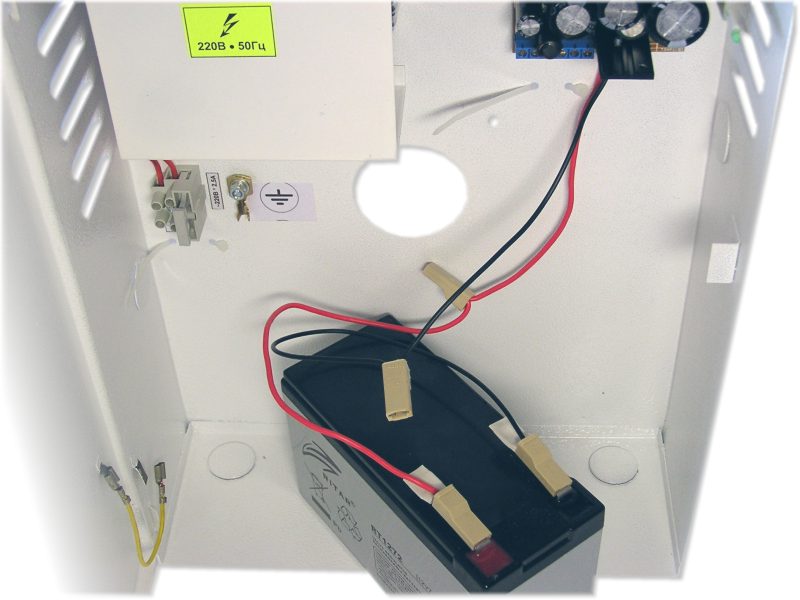

Подключение одной АБ 12 В 7 А/ч

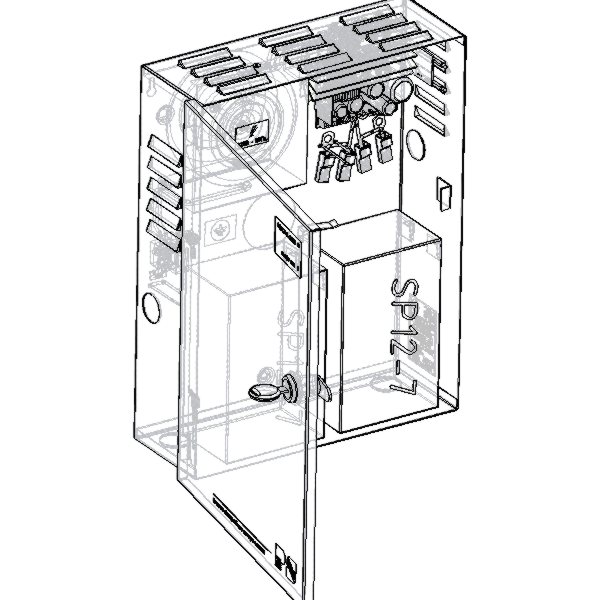

Установка одной АБ 12 В 7 А/ч

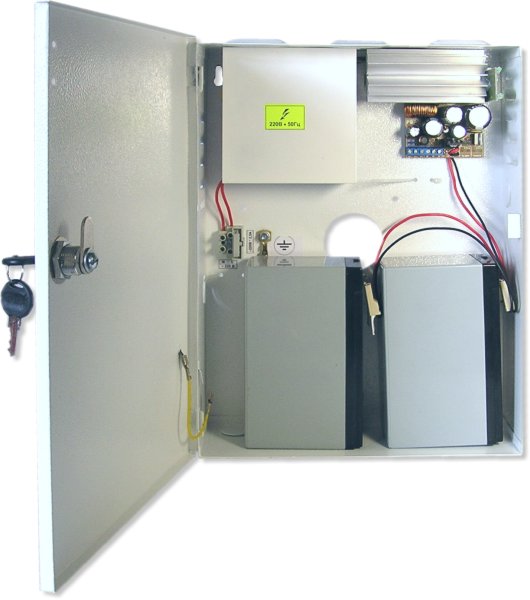

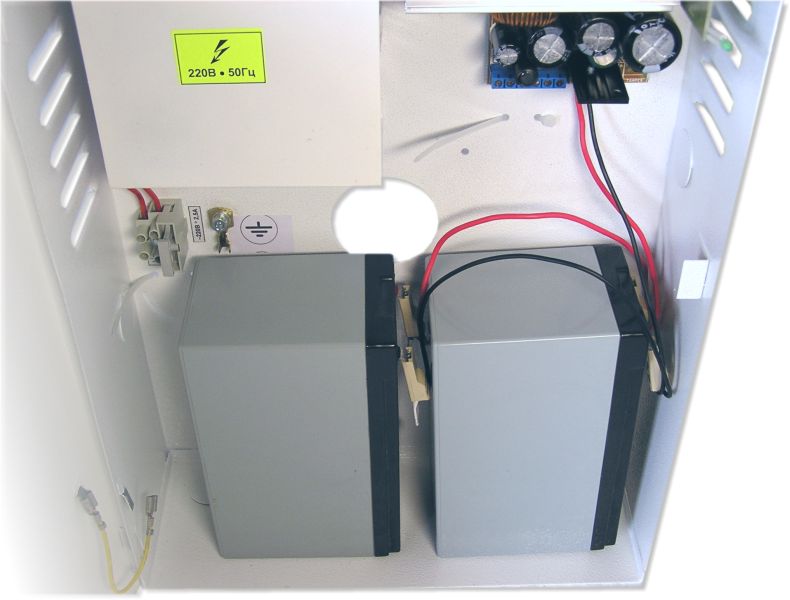

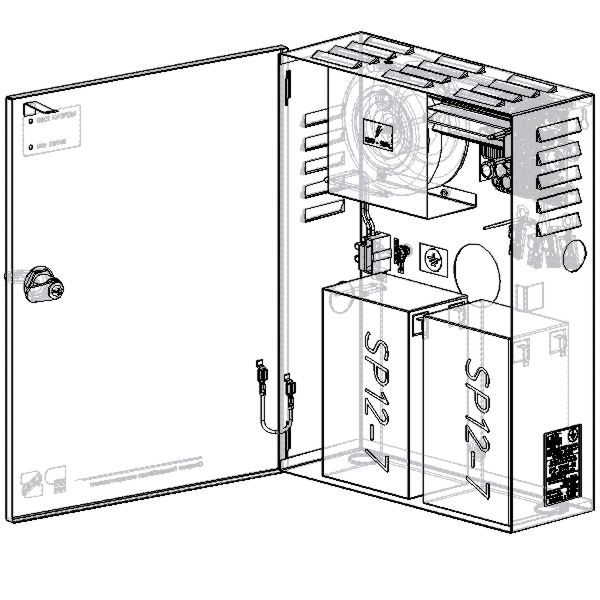

Подключение двух АБ 12 В емкостью 7 А/ч
Установка двух АБ 12 В 7 А/ч
две АБ 7 А/ч
две АБ 7 А/ч (вид спереди)
две АБ 7 А/ч (вид снизу)
две АБ 7 А/ч (вид сбоку)

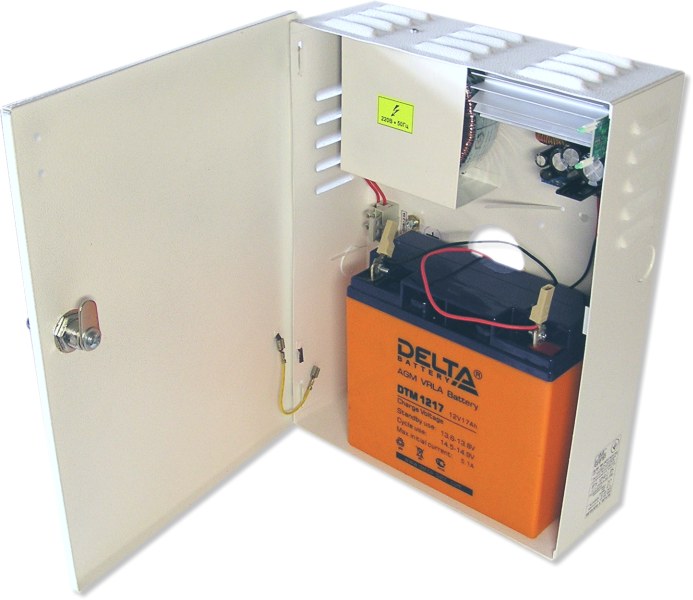

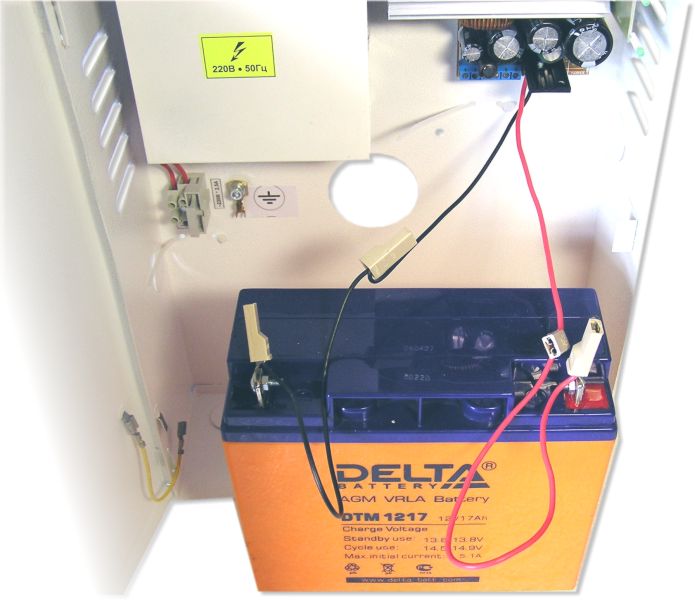

Подключение АБ 12 В 17 А/ч
Размещение одной АБ 12В 17А/ч (вид спереди)

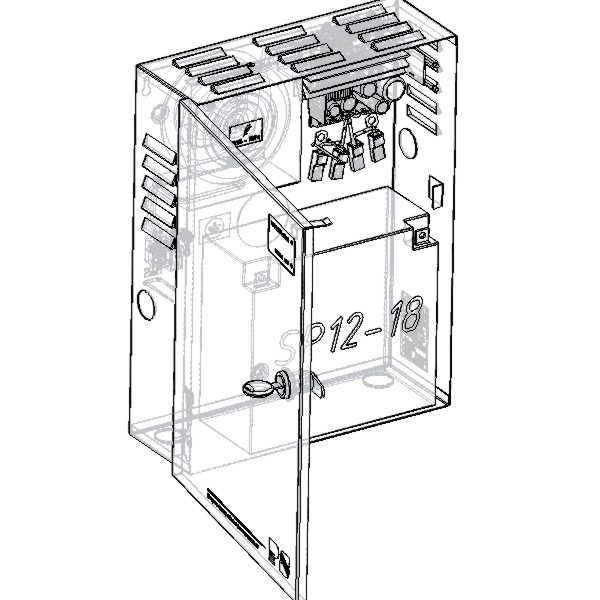

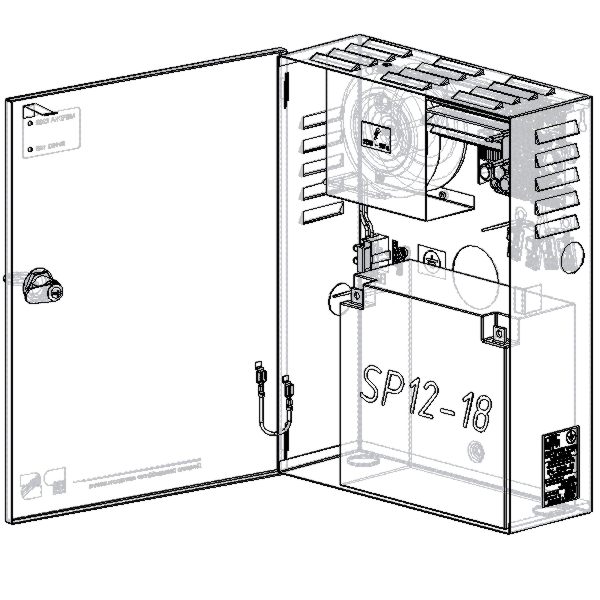

Монтаж одной АБ 12 В 17-18 А/ч
одна АБ 18 А/ч
АБ 18 А/ч (вид спереди)
одна АБ 18 А/ч (вид снизу)
одна АБ 18 А/ч (вид сбоку)
Комплект ЗИП
Транспортная тара

Общие сведения

Блок бесперебойного питания производится в двух вариантах исполнения, отличающихся наличием цепи контроля вскрытия корпуса.

Актуальные цены моделей

Обозначение Примечание Розничная цена Цена партнеров
IPS-1250C-05   Блок бесперебойного питания без контроля вскрытия корпуса  2622,00 грн  нужна авторизация
IPS-1250B-05   Блок бесперебойного питания с контролем вскрытия корпуса  2676,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-04-07 - 2015-01-17
