IPS-1250C-07 / IPS-1250B-07 - блоки бесперебойного питания длительного резервирования



Общие сведения

Блоки бесперебойного питания IPS-1250C-07 и IPS-1250B-07 предназначены для питания электронной аппаратуры стабилизированным напряжением 12 В с током потребления 5 А. Производятся в корпусе увеличенного размера для установки двух аккумуляторных батарей емкостью 18 А/ч для обеспечения длительной бесперебойной работы при отсутствии напряжения в сети. Блок IPS-1250B-07 формирует извещение «Взлом» при открывании его корпуса.

Фотография продукции:

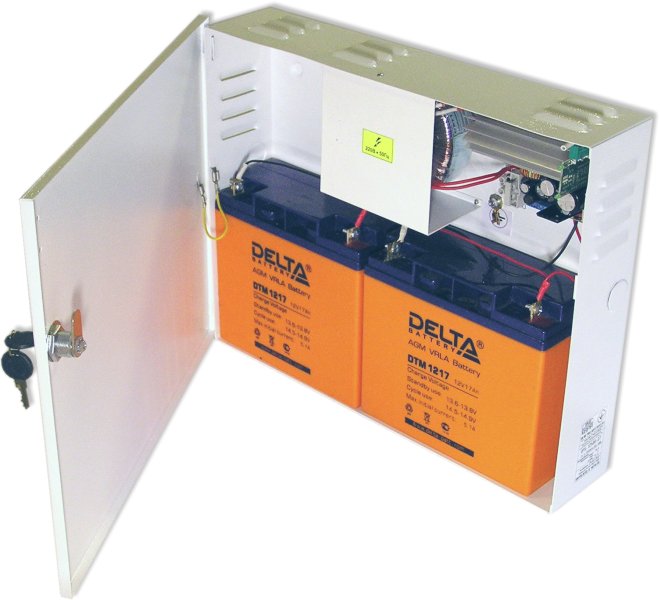

Фото IPS-1250C-07 / IPS-1250B-07 - блоки бесперебойного питания (12 В - 5 А) длительного резервирования

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 5
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 50
Диапазон изменения выходного напряжения, В 10,2 - 13,6
Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 1
Мощность, потребляемая от сети, не более, ВА 200
Ширина, мм 395
Высота, мм 310
Глубина, мм 95
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 1500 ± 300
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 3,2
Масса, не более, кг 5,2
Диагностика вскрытия корпуса только в модификации «B»
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Блоки бесперебойного питания IPS-1250C-07 и IPS-1250B-07 (далее ББП) предназначены для организации продолжительного бесперебойного электропитания стабилизированным напряжением постоянного тока систем охранной и пожарной сигнализации, безопасности, видеонаблюдения и контроля доступа. Резервирование выходного напряжения осуществляется за счет установки в корпус этих блоков питания двух аккумуляторных батарей (АБ) емкостью до 18 А/ч, что обеспечивает время резервирования около 4 часов.

Оба блока бесперебойного питания построены на основе понижающего сетевого трансформатора, гарантирующего высокую устойчивость ББП к сетевым помехам, и импульсного стабилизатора напряжения, характеризующегося высоким КПД, низкой температурой нагрева и широким сетевым диапазоном.

Для максимальной устойчивости к внешним воздействиям IPS-1250C-07 и IPS-1250B-07 оборудованы такими защитами:

  • ограничение превышения тока потребления от сети 220 В выполнено предохранителем с плавкой вставкой на ток 2,5 А
  • электронная схема ограничения тока нагрузки на уровне не более 7,5 А (максимальный выходной ток)
  • электронная схема ограничения тока заряда АБ на уровне не более 3 А (ток КЗ в цепи заряда АБ)
  • схема автоматического отключения разряженной АБ от нагрузки при снижении напряжения на ней ниже (11,3 ± 0,3) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

ББП исполнения IPS-1250C-07 может эксплуатироваться как без АБ, т.е. работать в режиме источника стабилизированного напряжения, так и с подключенными аккумуляторами - источник будет работать в режиме блока бесперебойного питания. Блок IPS-1250C-07 автоматически переключается на работу от аккумуляторной батареи при исчезновении напряжения в сети 220 В. После восстановления напряжения в сети ББП автоматически продолжит электропитание нагрузки, а также начинает заряд разряженной аккумуляторной батареи.

Для контроля работоспособности ББП на его переднюю панель выведена световая индикация:

  • индикатор МЕРЕЖА 220 В - светится при наличии напряжения в сети 220 В
  • индикатор ВИХIД 12 В - светится при наличии выходного напряжения (при работе от сети или от аккумулятора)

В отличии от ББП исполнения IPS-1250C-07 вариант блока IPS-1250B-07 оборудован цепью контроля вскрытия корпуса. При открывании передней дверцы этого блока формируется сигнал "Взлом". Через электрическую цепь выдачи этого извещения может коммутироваться напряжение постоянного и переменного токов со значение напряжений не более 72 В, тока не более 200 мА, и коммутируемой мощности не более 10 Вт / 10 ВА. Вариант исполнения IPS-1250C-07 извещение «Взлом» не формирует.

Блоки бесперебойного питания IPS-1250C-07 и IPS-1250B-07 предназначены для непрерывной круглосуточной работы, поэтому все значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и не зависят от наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Блок бесперебойного питания IPS-1250C-07 или IPS-1250B-07 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Перемычка соединения аккумуляторов - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 389 Кбайт / Последнее изменение: 2018-02-12 09:52:43)

Галерея изображений

Общий вид

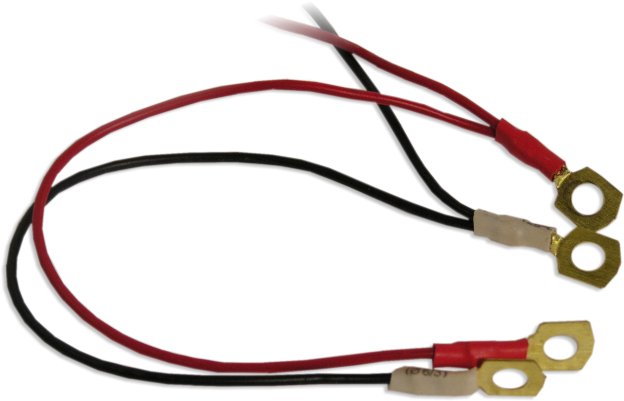

Клеммы для подключения двух аккумуляторов 12В емкостью 17 А/ч

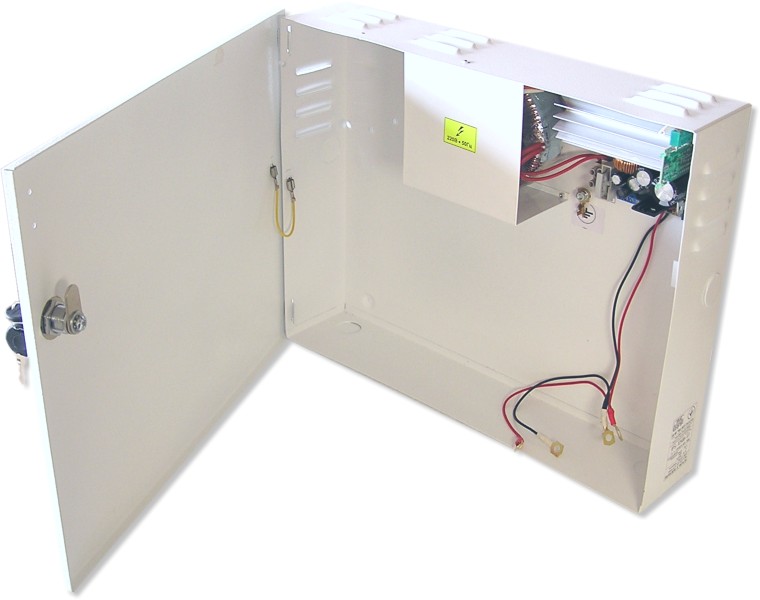

Устройство, клеммы подключения АБ

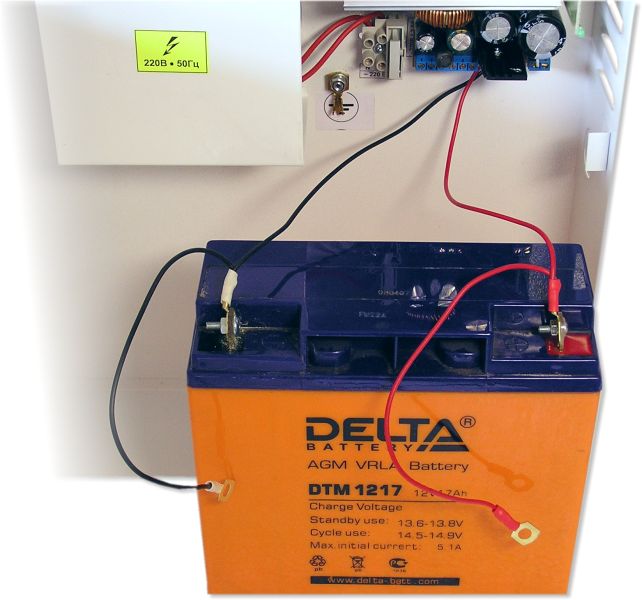

Подключение одного аккумулятора 12 В емкостью 17 А/ч

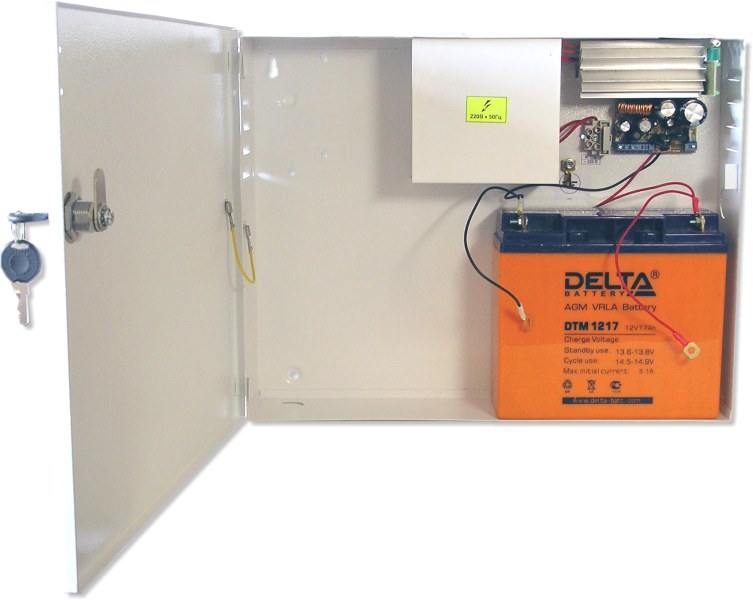

Корпус с одной АБ 12 В 17 А/ч

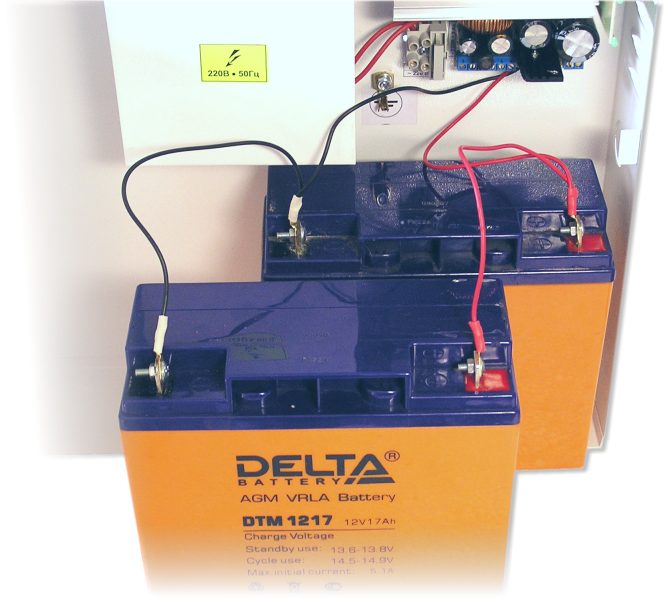

Параллельное подключение двух аккумуляторов 12 В емкостью 17 А/ч

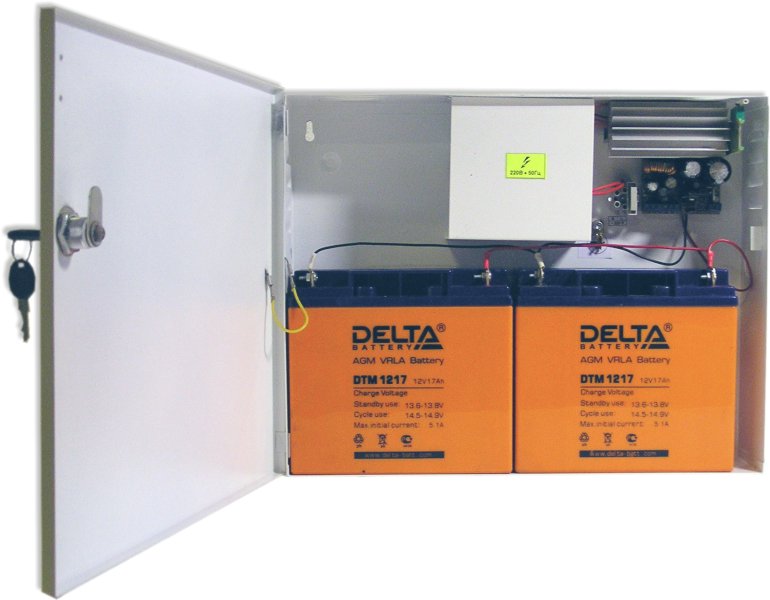

Установка двух АБ 12 В емкостью 17 А/ч
Вид сбоку

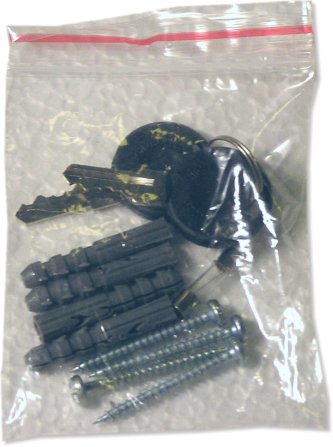

Комплект ЗИП

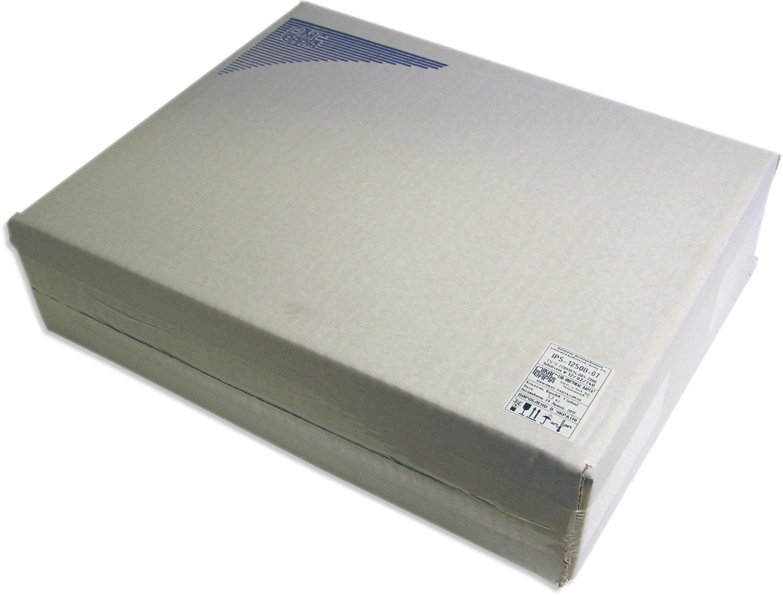

Транспортная тара

Общие сведения

Блок бесперебойного питания производится в двух вариантах исполнения, отличающихся наличием цепи контроля вскрытия корпуса.

Актуальные цены моделей

Обозначение Примечание Розничная цена Цена партнеров
IPS-1250C-07   Блок бесперебойного питания без контроля вскрытия корпуса  2838,00 грн  нужна авторизация
IPS-1250B-07   Блок бесперебойного питания с контролем вскрытия корпуса  2874,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-04-07 - 2015-01-17
