IPS-2415C-03 / IPS-2415B-03 - Источник бесперебойного электропитания является устаревшей моделью, которую не рекомендуется использовать в перспективных проектах.


IPS-2415C-03 / IPS-2415B-03 - Источник бесперебойного электропитания



Общие сведения

Источники бесперебойного питания модификаций IPS-2415C-03 и IPS-2415B-03 предназначены для питания электронной аппаратуры стабилизированным напряжением 24 В с током потребления 1,5 А. Источник IPS-2415B-03 может формировать сигнал «Взлом» при открывании передней дверцы его корпуса

Фотография продукции:

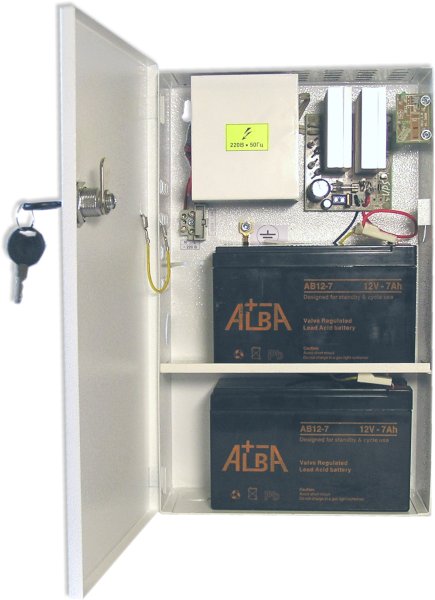

Фото IPS-2415C-03 / IPS-2415B-03 - источник бесперебойного электропитания (24 В - 1,5 А)

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 1,5
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 100
Диапазон изменения выходного напряжения, В 20,0 - 27,5
Автоматическое отключение АБ при ее разряде, В 21,8 ± 0,4
Напряжение на выходе при отключении АБ, не менее, В 20,5
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 0,8
Мощность, потребляемая от сети, не более, ВА 120
Ширина, мм 205
Высота, мм 340
Глубина, мм 85
Напряжение заряда АБ, В 27,2 ± 0,4 В
Ток заряда АБ, мА 360 ± 70
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 2,5
Масса, не более, кг 3,5
Диагностика вскрытия корпуса только в модификации «B»
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Источники бесперебойного электропитания IPS-2415C-03 и IPS-2415B-03 предназначены для организации бесперебойного электропитания стабилизированным напряжением постоянного тока систем охранной и пожарной сигнализации, безопасности, видеонаблюдения и контроля доступа. Резервирование осуществляется при помощи установки в корпус источников двух аккумуляторных батареи емкостью 7 А/ч, включенных последовательно.

Обе модификации источника построены на основе понижающего сетевого трансформатора, обеспечивающего высокую устойчивость ИБП к сетевым помехам.

В ИБП модификаций IPS-2415C-03 и IPS-2415B-03 встроены такие защиты:

  • ограничение превышения тока потребления от сети 220 В - предохранитель с плавкой вставкой на ток 1,0 А
  • ограничение тока потребления нагрузки - предохранитель с плавкой вставкой на ток 2,5 А (максимальный выходной ток)
  • электронный ограничитель тока заряда АБ на уровне не более 0,7 А (ток КЗ в цепи заряда АБ)
  • схема автоматического отключения разряженных АБ от нагрузки при снижении напряжения на них ниже (21,8 ± 0,4) В

Более усовершенствованные схемы защиты (электронные ограничители тока) применены в источниках 24 В с токами 2 А (IPS-1220C-03) и более (IPS-2430C-07, IPS-2450C-07), поэтому в новых проектах рекомендуется использовать именно эти, усовершенствованные источники бесперебойного питания.

Блок бесперебойного питания модификации IPS-2415C-03 может эксплуатироваться как без АБ - режим источника стабилизированного напряжения, так и с установленными аккумуляторами - режим источника бесперебойного электропитания. Источник IPS-2415C-03 автоматически переключается на работу от аккумуляторных батарей при исчезновении напряжения в сети 220 В. После восстановления напряжения в сети источник автоматически начинает заряд разряженных аккумуляторов и питание нагрузки.

ИБП обеспечивает световую индикацию следующих режимов работы:

  • светится индикатор МЕРЕЖА 220 В при наличии напряжения в сети 220 В
  • светится индикатор ВИХIД 24 В при наличии выходного напряжения

ИБП модификации IPS-2415B-03 отличается от IPS-2415C-03 наличием цепи контроля открывании передней дверцы, при вскрытии которой источник выдается сигнал "Взлом". Устройство, коммутирующие цепь выдачи извещения, обеспечивает коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА. Вариант исполнения IPS-1220C-03 извещение «Взлом» не формирует.

Источники питания IPS-2415C-03 и IPS-2415B-03 предназначены для непрерывной круглосуточной работы.

Значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и независимо от наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Источник бесперебойного электропитания IPS-2415C-03 или IPS-2415B-03 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Вставка плавкая (выход) - 1 шт.
  • Полка для установки двух АБ емкостью 7 А/ч - 1 шт.
  • Перемычка соединения АБ - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 389 Кбайт / Последнее изменение: 2018-02-12 09:52:43)

Галерея изображений

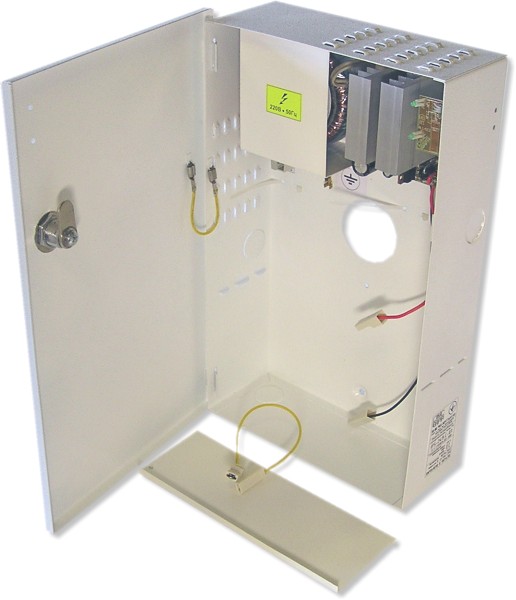

Вид общий
Полка для установки двух АБ
Клеммы подключения АБ и межаккумуляторная перемычка
Комплект для подключения АБ (полка, перемычка)

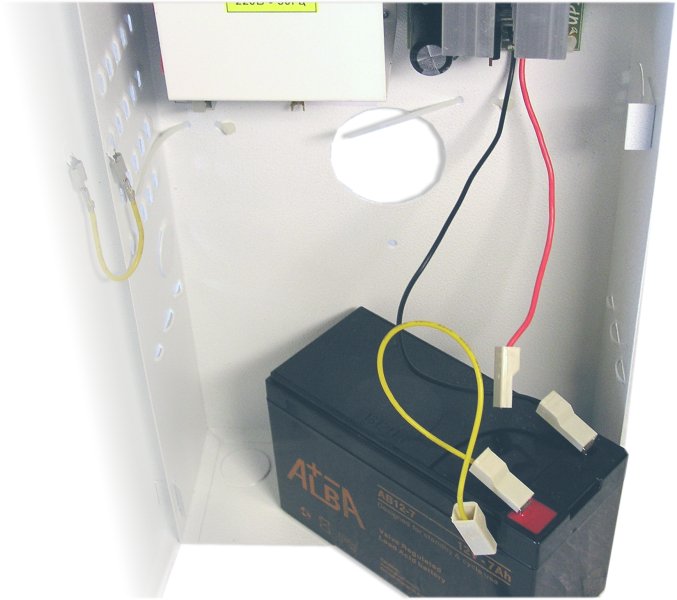

Подключение первой АБ и межаккумуляторной перемычки

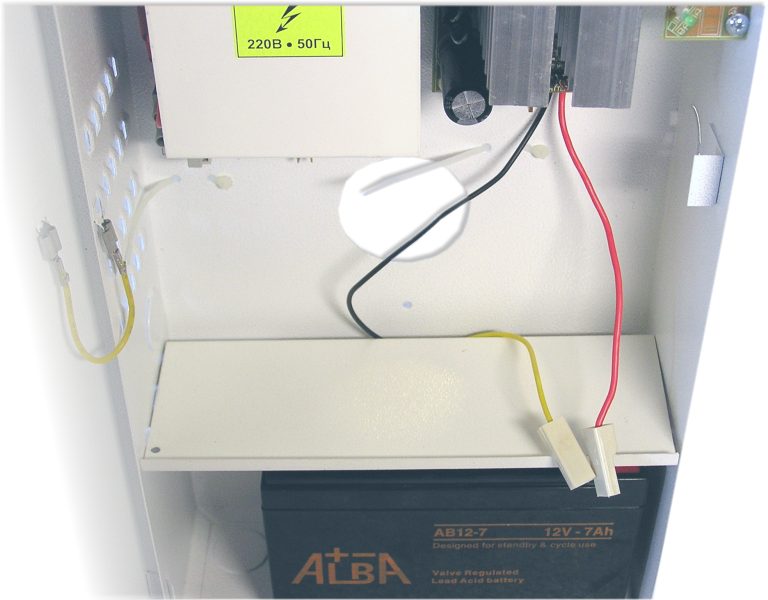

Установка полки

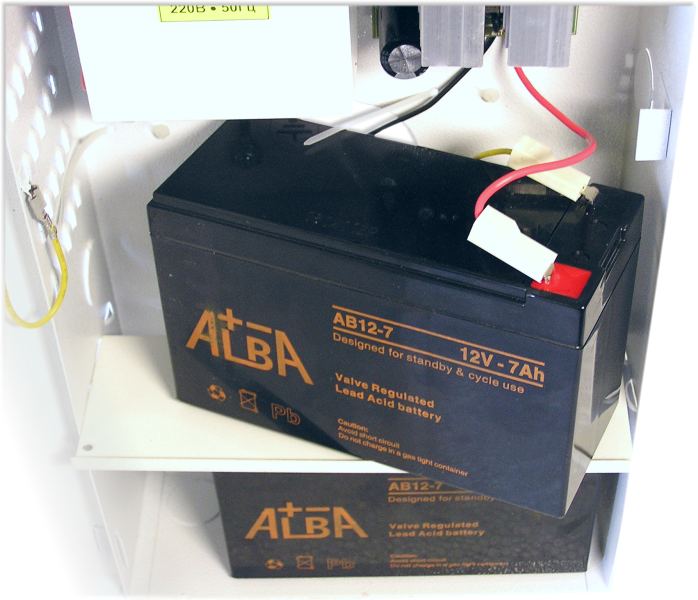

Подключение второй АБ

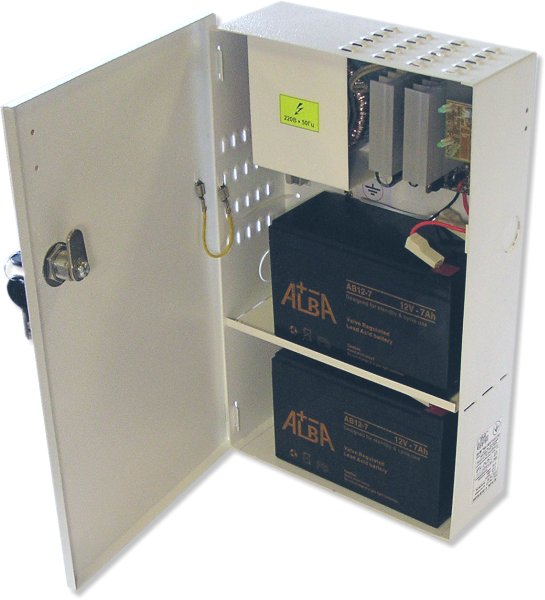

Корпус с установленными АБ (вид спереди)
Установленные АБ (вид сбоку)
Комплект ЗИП
Транспортная тара


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-04-07 - 2012-05-15
