IPS-2430C-05 / IPS-2430B-05: Источники бесперебойного питания 24 В ток 3 А



Общие сведения

Источники бесперебойного питания исполнения IPS-2430C-05 и IPS-2430B-05 предназначены для питания электронной аппаратуры стабилизированным напряжением 24 В с током потребления 3 А. Построены на базе понижающего трансформатора и импульсного стабилизатора. Резервирование выходного напряжения выполняется за счет установки в их корпус двух аккумуляторных батареи емкостью 7 А/ч. Источник IPS-2430B-05 формирует сигнал «Взлом» при открывании его корпуса.

Фотография продукции:

Фото IPS-2430C-05 / IPS-2430B-05 - трансформаторный источник бесперебойного питания 24 В ток 3 А

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 3
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 100
Диапазон изменения выходного напряжения, В 20,0 - 27,5
Автоматическое отключение АБ при ее разряде, В 21,8 ± 0,4
Напряжение на выходе при отключении АБ, не менее, В 20,5
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 1,2
Мощность, потребляемая от сети, не более, ВА 240
Ширина, мм 260
Высота, мм 340
Глубина, мм 95
Напряжение заряда АБ, В 27,2 ± 0,4 В
Ток заряда АБ, мА 530 ± 70
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,3
Масса, не более, кг 5,1
Диагностика вскрытия корпуса только в модификации «B»
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Источники бесперебойного питания (ИБП) IPS-2430C-05 и IPS-2430B-05 предназначены для организации бесперебойного электропитания стабилизированным напряжением постоянного тока систем видеонаблюдения, охранной и пожарной сигнализации, безопасности и контроля доступа. Резервирование выходного напряжения осуществляется за счет установки в корпус этих источников двух аккумуляторных батареи емкостью от 7 А/ч до 9 А/ч. Аккумуляторы включаются последовательно.

Обе модификации источника бесперебойного электропитания построены на основе понижающего сетевого трансформатора, гарантирующего высокую устойчивость ИБП к сетевым помехам, и импульсного стабилизатора напряжения, характеризующегося высоким КПД, низкой температурой нагрева и широким сетевым диапазоном.

В оба варианта источников питания IPS-2430C-07 и IPS-2430B-07 встроены такие защиты:

  • ограничение превышения тока потребления от сети 220 В выполнено предохранителем с плавкой вставкой на ток 2,0 А
  • электронная схема ограничения тока нагрузки на уровне не более 4,5 А (максимальный выходной ток)
  • электронная схема ограничения тока заряда АБ на уровне не более 0,7 А (ток КЗ в цепи заряда АБ)
  • схема автоматического отключения разряженных АБ от нагрузки при снижении напряжения на них ниже (21,8 ± 0,4) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумуляторов

Источник бесперебойного питания модификации IPS-2430C-05 может эксплуатироваться как без АБ - режим источника стабилизированного напряжения, так и с установленными аккумуляторами - режим источника бесперебойного питания. (ИБП). При этом IPS-2430C-05 автоматически переключается на работу от аккумуляторных батарей при исчезновении напряжения в сети 220 В. После восстановления напряжения в сети источник автоматически начинает заряд разряженных аккумуляторных батарей, а также продолжает электропитание нагрузки.

ИБП обеспечивает световую индикацию следующих режимов работы:

  • светится индикатор МЕРЕЖА 220 В при наличии напряжения в сети 220 В
  • светится индикатор ВИХIД 24 В при наличии выходного напряжения (при работе от сети или АБ)

Отличием источника модификации IPS-2430B-07 от источника бесперебойного питания IPS-2430C-07 является наличием в нем цепи контроля открывания передней дверцы. При вскрытии передней дверцы источник IPS-2430B-07 выдает сигнал "Взлом". Устройство, коммутирующие цепь выдачи извещения, обеспечивает коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА. Вариант исполнения IPS-2430C-07 извещение «Взлом» не формирует.

Оба источника бесперебойного питания IPS-2430C-07 и IPS-2430B-07 предназначены для непрерывной круглосуточной работы.

Значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и не зависят от наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Источник бесперебойного питания IPS-2430C-05 или IPS-2430B-05 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Перемычка соединения аккумуляторов - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 389 Кбайт / Последнее изменение: 2018-02-12 09:52:43)

Галерея изображений

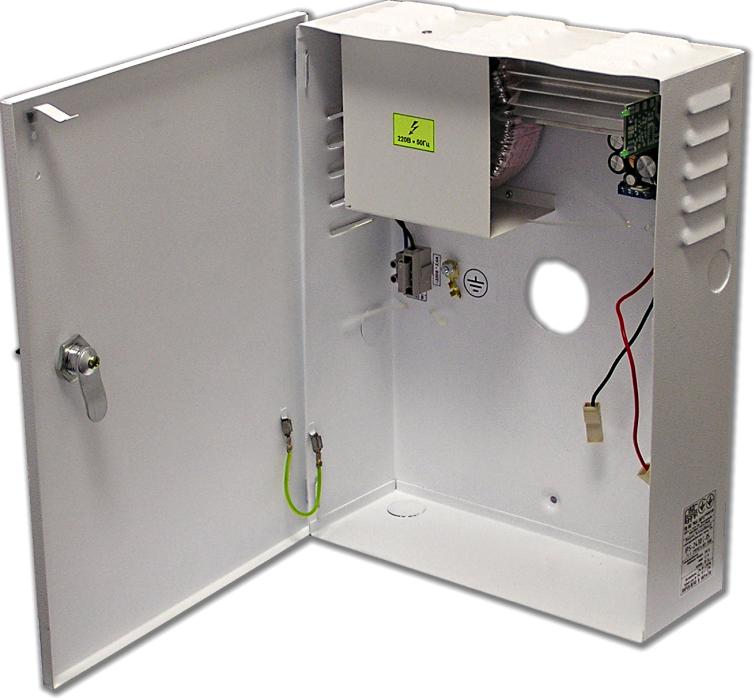

Общий вид
Клеммы подключения АБ и межаккумуляторная перемычка
Провода подключения АБ

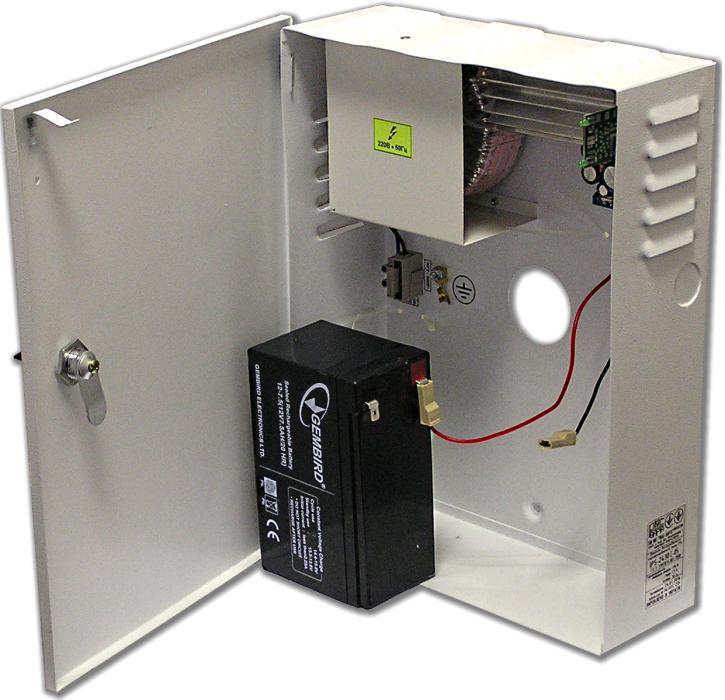

Подключение первой АБ

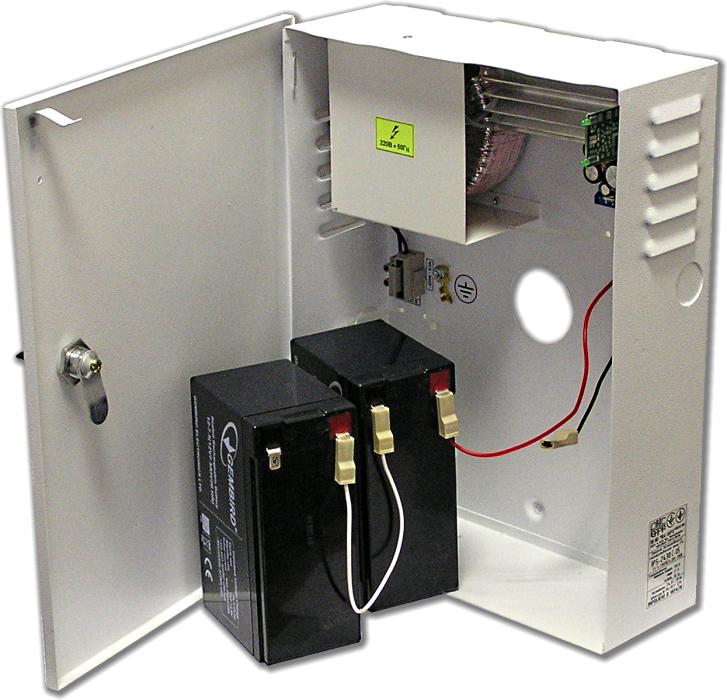

Подключение перемычки и второй АБ

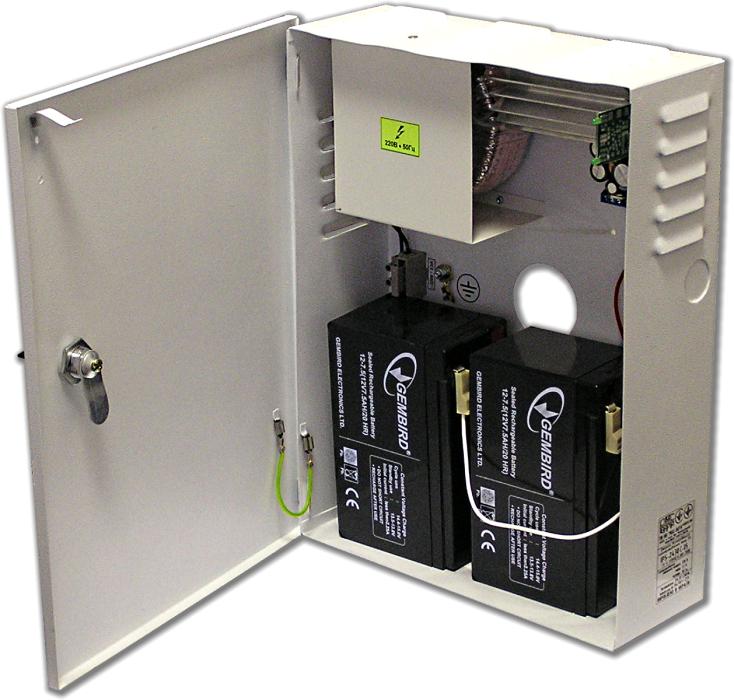

Подключения двух АБ 7А/ч

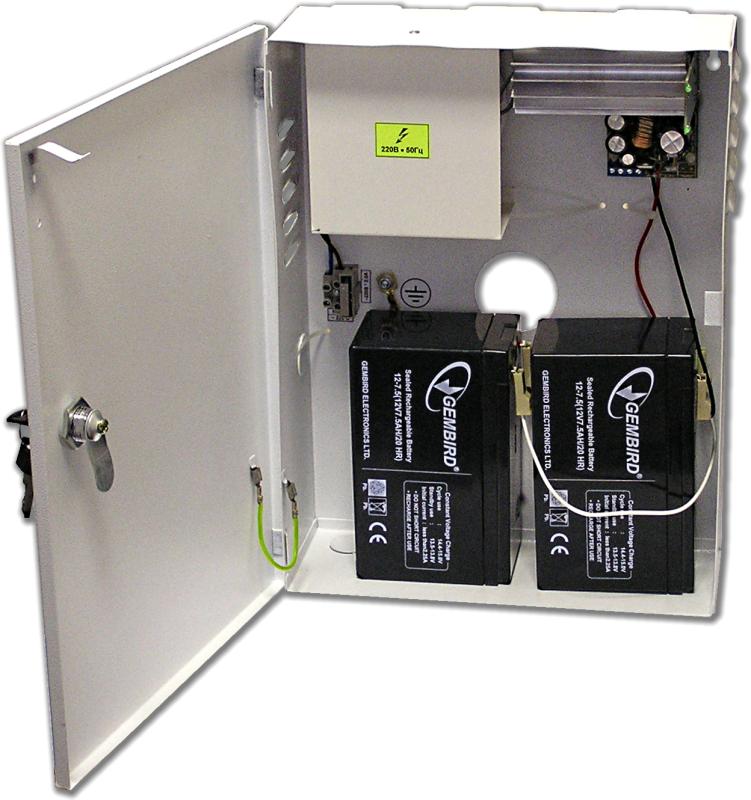

Установка и подключение двух АБ
Комплект ЗИП

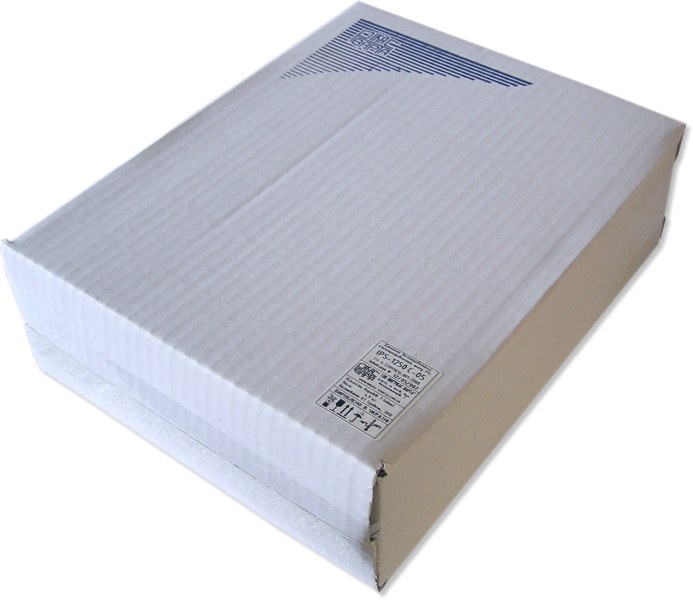

Транспортная тара

Общие сведения

Источник бесперебойного питания 24 В, 3 А производится в двух вариантах исполнения, отличающихся наличием цепи контроля вскрытия корпуса.

Актуальные цены моделей

Обозначение Примечание Розничная цена Цена партнеров
IPS-2430C-05   Источник бесперебойного электропитания без контроля вскрытия корпуса  2346,00 грн  нужна авторизация
IPS-2430B-05   Источник бесперебойного электропитания с контролем вскрытия корпуса  2394,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2015-01-18 - 2015-01-18
