IPS-2430C-07 / IPS-2430B-07: �сточники бесперебойного питания длительного резерва

Общие сведения

�сточники бесперебойного питания исполнения IPS-2430C-07 и IPS-2430B-07 предназначены для питания электронной аппаратуры стабилизированным напряжением 24 В с током потребления 3 А. Построены на базе понижающего трансформатора и импульсного стабилизатора. Длительное резервирование выходного напряжения выполняется за счет установки в их корпус двух аккумуляторных батареи емкостью 18 А/ч. �сточник IPS-2430B-07 формирует сигнал «Взлом» при открывании его корпуса.

Фотография продукции:

Техническая спецификация: Наименование параметра Значение Рабочий диапазон напряжения сети*, В 176 - 253 В Номинальное выходное напряжение, В 24 ± 3 Номинальный ток нагрузки, А* 3 Род выходного тока постоянный Напряжение пульсация (двойная амплитуда), не более, мВ 100 Диапазон изменения выходного напряжения, В 20,0 - 27,5 Автоматическое отключение АБ при ее разряде, В 21,8 ± 0,4 Напряжение на выходе при отключении АБ, не менее, В 20,5 Напряжение в сети при переключении на работу от АБ, не более, В 174 Ток, потребляемый от сети, не более, А 1,2 Мощность, потребляемая от сети, не более, ВА 240 Ширина, мм 395 Высота, мм 310 Глубина, мм 95 Напряжение заряда АБ, В 27,2 ± 0,4 В Ток заряда АБ, мА 1200 ± 150 Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт. Время непрерывной работы от АБ (вариант №1), не менее, ч 3,1 Масса, не более, кг 5,5 Диагностика вскрытия корпуса только в модификации «B» Рабочий диапазон температур, град. C +5°C ... +50°C

Назначение и область применения

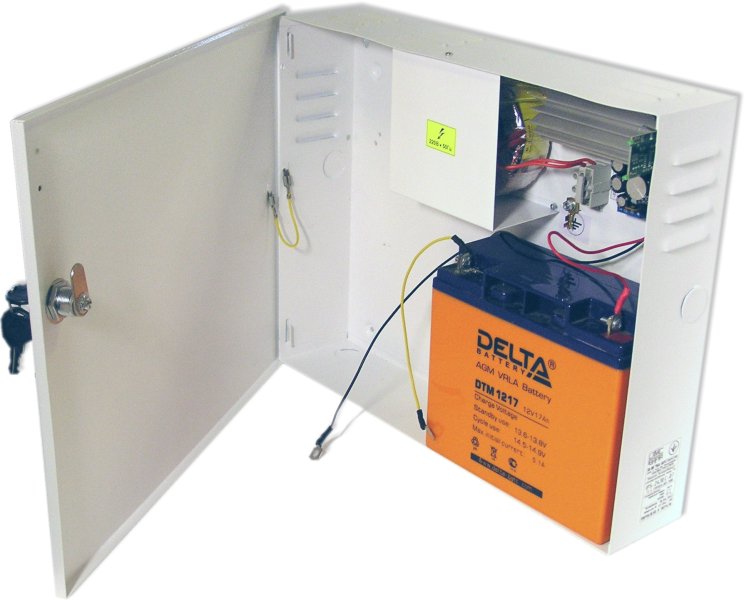

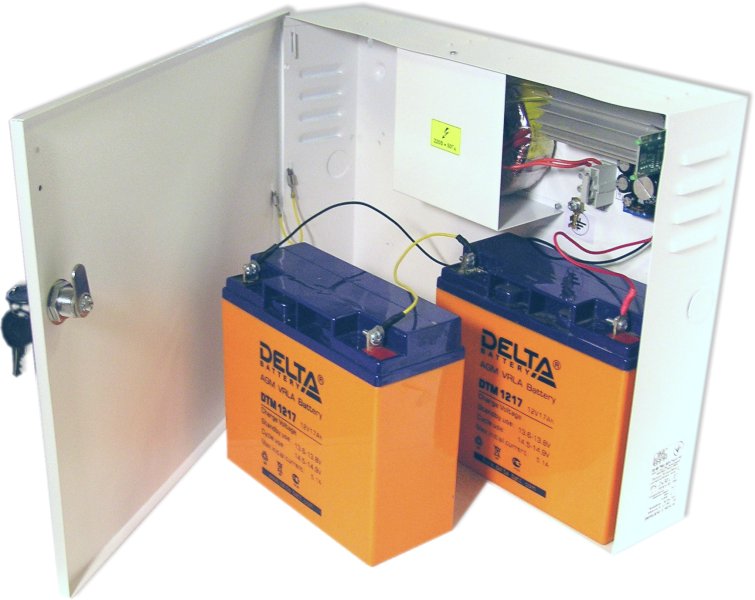

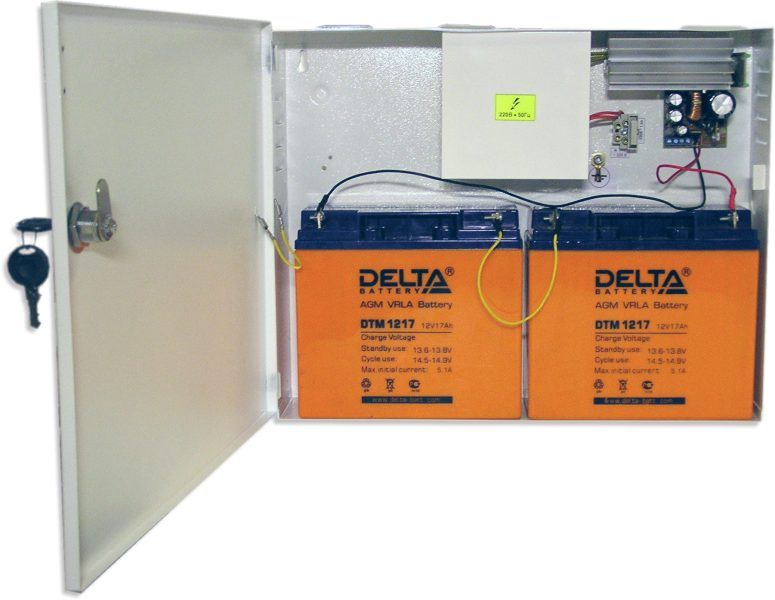

�сточники бесперебойного питания (�БП) IPS-2430C-07 и IPS-2430B-07 предназначены для организации бесперебойного электропитания стабилизированным напряжением постоянного тока систем видеонаблюдения, охранной и пожарной сигнализации, безопасности и контроля доступа. Резервирование выходного напряжения осуществляется за счет установки в корпус источника двух аккумуляторных батареи емкостью 18 А/ч, включаемых последовательно. Большая емкость устанавливаемых батарей обеспечивает длительное время бесперебойного питания подключаемой аппаратуры.

Обе модификации источника электропитания построены на основе понижающего сетевого трансформатора, гарантирующего высокую устойчивость �БП к сетевым помехам, и импульсного стабилизатора напряжения, характеризующегося высоким КПД, низкой температурой нагрева и широким сетевым диапазоном.

В оба варианта исполнения источников питания IPS-2430C-07 и IPS-2430B-07 встроены такие защиты:

• ограничение превышения тока потребления РѕС‚ сети 220 Р’ выполнено предохранителем СЃ плавкой вставкой РЅР° ток 2,0 Рђ
• электронная схема ограничения тока нагрузки РЅР° СѓСЂРѕРІРЅРµ РЅРµ более 4,5 Рђ (максимальный выходной ток)
• электронная схема ограничения тока заряда РђР‘ РЅР° СѓСЂРѕРІРЅРµ РЅРµ более 1,3 Рђ (ток РљР— РІ цепи заряда РђР‘)
• схема автоматического отключения разряженных РђР‘ РѕС‚ нагрузки РїСЂРё снижении напряжения РЅР° РЅРёС… ниже (21,8 В± 0,4) Р’
• самовосстанавливаемый предохранитель РІ цепи заряда/разряда аккумуляторов

�сточник бесперебойного питания модификации IPS-2430C-07 может эксплуатироваться как без АБ - режим источника стабилизированного напряжения, так и с установленными аккумуляторами - режим источника бесперебойного электропитания. �БП IPS-2430C-07 автоматически переключается на работу от аккумуляторных батарей при исчезновении напряжения в сети 220 В. После восстановления напряжения в сети блок автоматически начинает заряд разряженных аккумуляторных батарей, а также продолжает электропитание нагрузки.

�БП обеспечивает световую индикацию следующих режимов работы:

• светится индикатор МЕРЕЖА 220 Р’ РїСЂРё наличии напряжения РІ сети 220 Р’
• светится индикатор Р’Р�РҐIР” 24 Р’ РїСЂРё наличии выходного напряжения (РїСЂРё работе РѕС‚ сети или РђР‘)

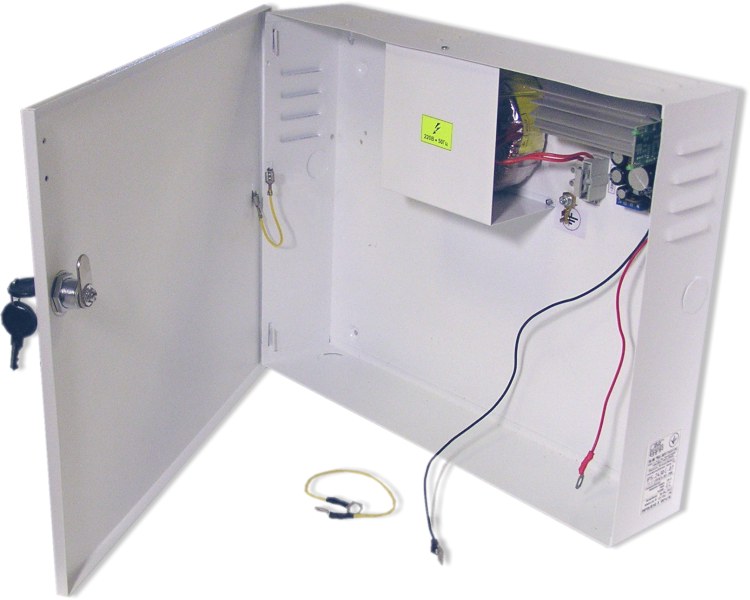

Отличием источника модификации IPS-2430B-07 от блока бесперебойного питания IPS-2430C-07 является наличием в нем цепи контроля открывания передней дверцы. При вскрытии передней дверцы источник IPS-2430B-07 выдает сигнал "Взлом". Устройство, коммутирующие цепь выдачи извещения, обеспечивает коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА. Вариант исполнения IPS-2430C-07 извещение «Взлом» не формирует.

�сточники бесперебойного питания IPS-2430C-07 и IPS-2430B-07 предназначены для непрерывной круглосуточной работы.

Значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и не зависят от наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

• Р�сточник бесперебойного питания IPS-2430C-07 или IPS-2430B-07 - 1 шт.
• Ключ для замка - 2 шт.
• Вставка плавкая (сетевой РІРІРѕРґ) - 1 шт.

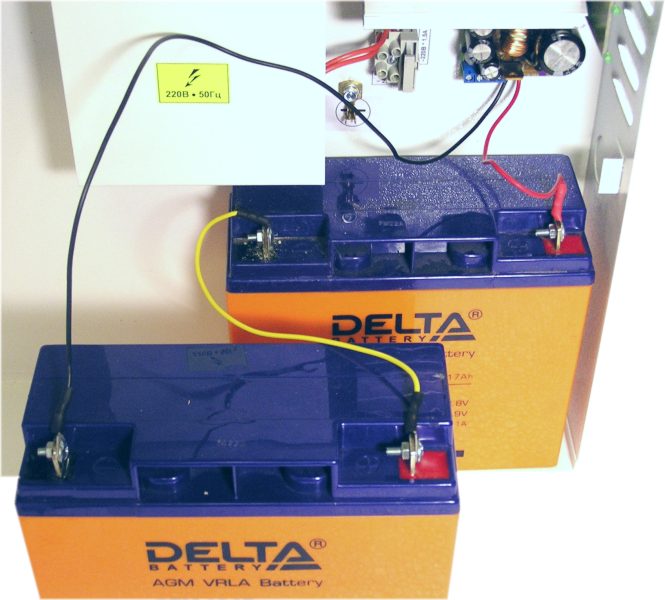

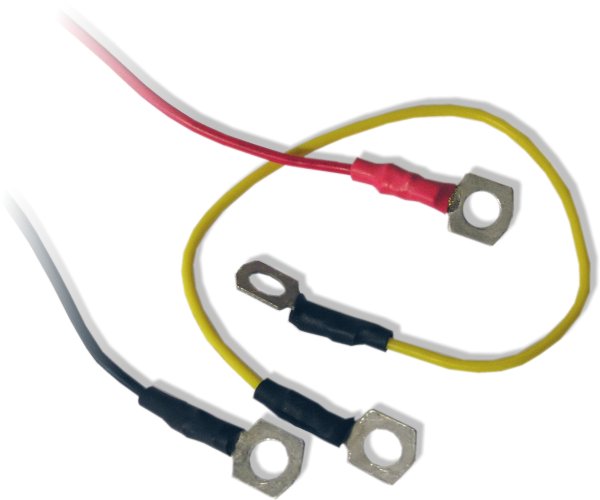

• Перемычка соединения аккумуляторов - 1 шт.

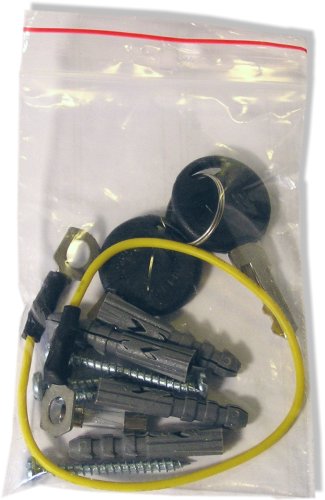

• Монтажный комплект - 1 шт.
• Паспорт СЃ руководством РїРѕ эксплуатации - 1 СЌРєР·.

Электронная документация

•  РџР°СЃРїРѕСЂС‚ СЃ 2021 (Размер: 385 Кбайт / Последнее изменение: 2021-01-27 11:39:48)
•  РџР°СЃРїРѕСЂС‚ РґРѕ 2021 (Размер: 389 Кбайт / Последнее изменение: 2018-02-12 07:52:43)

Галерея изображений

Общие сведения

�сточник бесперебойного питания 24 В, 3 А для длительного резервирования производится в двух вариантах исполнения, отличающихся наличием цепи контроля вскрытия корпуса.
