IPS-2450C-07 / IPS-2450B-07 источники бесперебойного электропитания длительного резерва



Общие сведения

Источники бесперебойного электропитания IPS-2450C-07 и IPS-2450B-07 предназначены для электропитания электронной аппаратуры стабилизированным напряжением 24 В с током потребления 5 А. Длительное резервирование выходного напряжения при пропадании 220В выполняется за счет установки в их корпус двух аккумуляторных батареи емкостью 18 А/ч. Источник IPS-2450B-07 формирует сигнал «Взлом» при открывании его корпуса.

Фотография продукции:

Фото IPS-2450C-07 / IPS-2450B-07 - источник бесперебойного электропитания (24 В - 5 А) с длительным резервом

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 5
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 100
Диапазон изменения выходного напряжения, В 20,0 - 27,5
Автоматическое отключение АБ при ее разряде, В 21,8 ± 0,4
Напряжение на выходе при отключении АБ, не менее, В 20,5
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 1,4
Мощность, потребляемая от сети, не более, ВА 400
Ширина, мм 395
Высота, мм 310
Глубина, мм 95
Напряжение заряда АБ, В 27,2 ± 0,4 В
Ток заряда АБ, мА 1500 ± 150
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 0,6
Масса, не более, кг 6
Диагностика вскрытия корпуса только в модификации «B»
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Источники бесперебойного электропитания (ИБП) исполнений IPS-2450C-07 и IPS-2450B-07 предназначены для организации бесперебойного электропитания стабилизированным напряжением постоянного тока систем пожарной и охранной сигнализации, видеонаблюдения и контроля доступа. Резервирование выходного напряжения выполняется при помощи установки в их корпус двух аккумуляторных батарей напряжения 12 В емкостью 18 А/ч, включенных последовательно. За счет большой емкости подключаемых батарей обеспечивается длительное резервирование выхода в случай пропадания напряжения в сети 220 В.

Оба источника бесперебойного питания построены на основе импульсного преобразователя. Для максимальной защиты от перепадов и выбросов сетевого напряжения 220 В эти ИБП оборудованы двойными сетевыми фильтрами, балластным дросселем, и силовой элементной базой с рабочим напряжением 1000 В.

В оба источника бесперебойного питания IPS-2450C-07 и IPS-2450B-07 встроены такие защиты входных и выходных цепей:

  • ограничение превышения тока потребления от сети 220 В выполнено предохранителем с плавкой вставкой на ток 3,0 А
  • электронная схема ограничения тока нагрузки на уровне не более 7,5 А (максимальный выходной ток)
  • электронная схема ограничения тока заряда АБ на уровне не более 3,0 А (ток КЗ в цепи заряда АБ)
  • схема автоматического отключения разряженных АБ от нагрузки при снижении напряжения на них ниже (21,8 ± 0,4) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумуляторов

Источник бесперебойного электропитания модификации IPS-2450C-07 может эксплуатироваться без АБ, т.е. работать в режиме источника стабилизированного напряжения. При подключении двух аккумуляторов источник будет работать в режиме источника бесперебойного электропитания. ИБП. IPS-2450C-07 автоматически переключается на работу от аккумуляторных батарей при исчезновении напряжения в сети 220 В. После восстановления напряжения в сети ИБП автоматически начинает заряд разряженных аккумуляторных батарей, а также подает электропитание в нагрузку.

Для контроля работоспособности источника питания на его переднюю панель выведено два индикатора:

  • индикатор МЕРЕЖА 220 В - светится при наличии напряжения в сети 220 В
  • индикатор ВИХIД 24 В - светится при наличии выходного напряжения (при работе от сети или от аккумулятора)

Отличием варианта исполнения источника IPS-2450B-07 от источника IPS-2450C-07 является наличие в нем цепи контроля вскрытия корпуса. При открывании передней дверцы источник формирует сигнал "Взлом". Устройство, коммутирующие цепь выдачи извещения, обеспечивает коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА. Вариант исполнения IPS-2450C-07 извещение «Взлом» не формирует.

Оба источника бесперебойного питания IPS-2450C-07 и IPS-2450B-07 предназначены для непрерывной круглосуточной работы, поэтому все значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и не зависят от наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Источник бесперебойного электропитания IPS-2450C-07 или IPS-2450B-07 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Перемычка соединения аккумуляторов - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 389 Кбайт / Последнее изменение: 2018-02-12 09:52:43)

Галерея изображений

Общий вид
Клеммы подключения АБ и межаккумуляторная перемычка

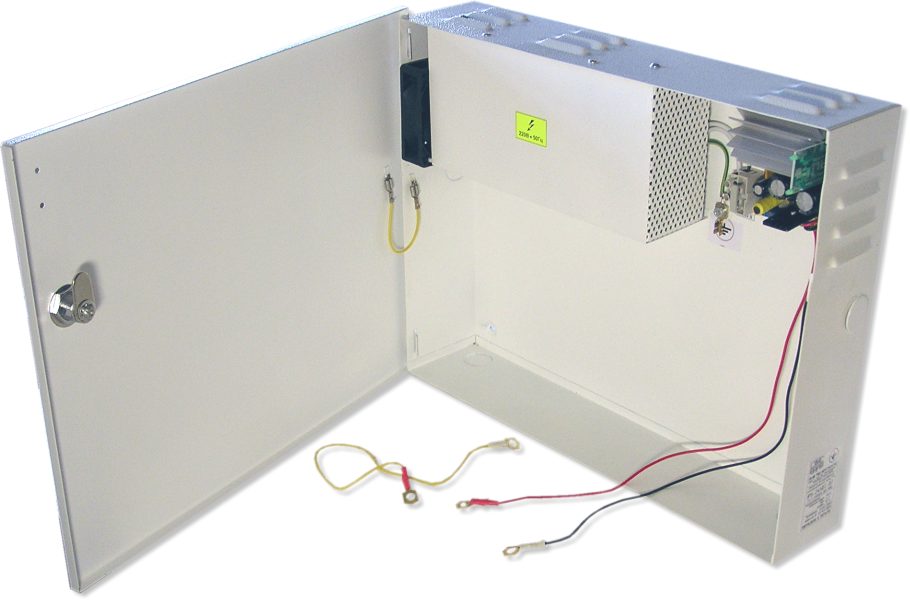

Провода подключения АБ и перемычка

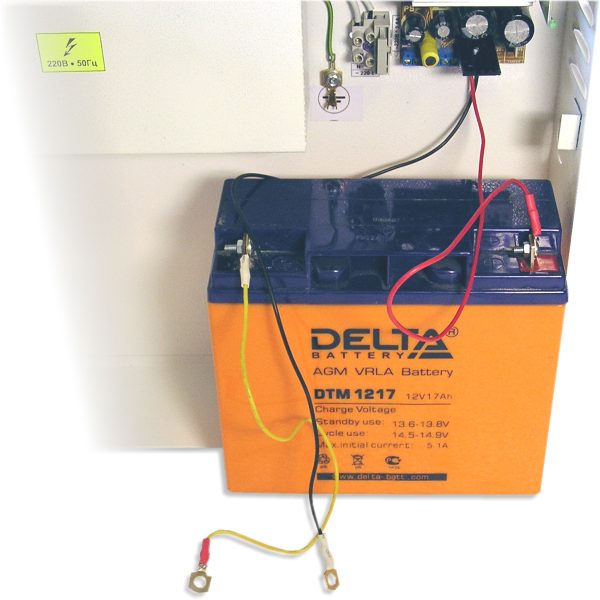

Подключение первой АБ и перемычки

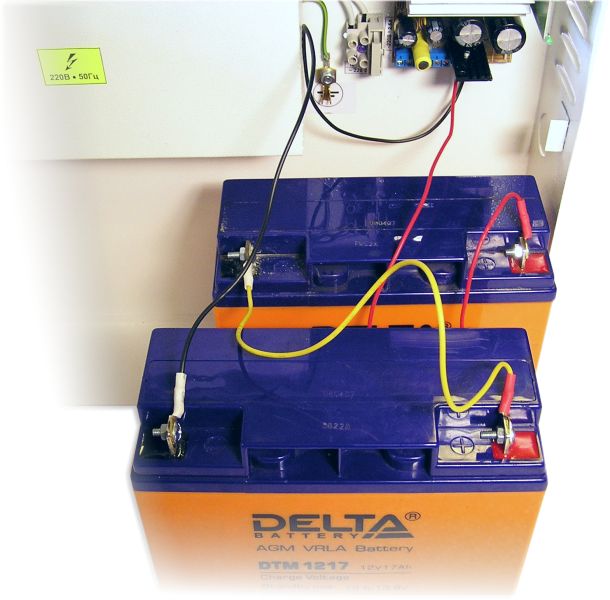

Подключение второй АБ

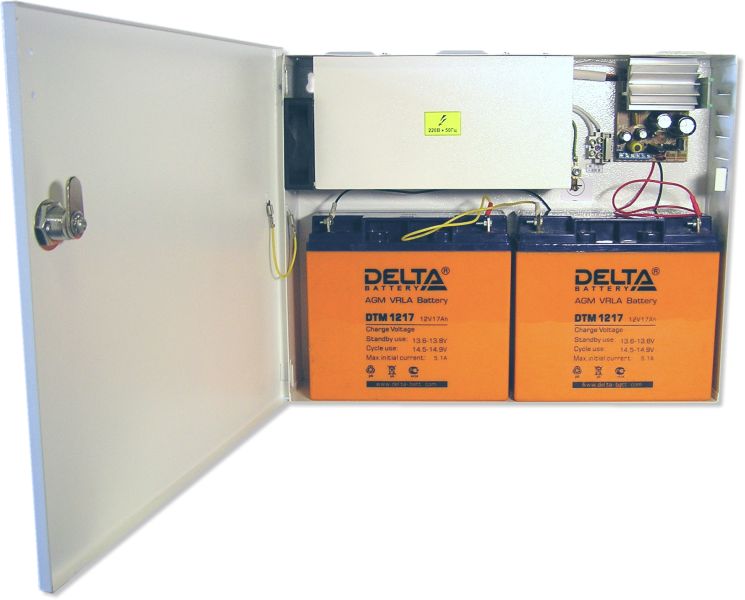

Установка и подключение двух АБ
Комплект ЗИП
Транспортная тара

Общие сведения

Источник бесперебойного электропитания производится в двух вариантах исполнения, отличающихся наличием цепи контроля вскрытия корпуса.

Актуальные цены моделей

Обозначение Примечание Розничная цена Цена партнеров
IPS-2450C-07   Источник бесперебойного электропитания без контроля вскрытия корпуса  4284,00 грн  нужна авторизация
IPS-2450B-07   Источник бесперебойного электропитания с контролем вскрытия корпуса  4356,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-04-07 - 2015-01-19
