NPS-1240-7 - �мпульсный источник электропитания бесперебойный 12 В - 4 А

Общие сведения

�мпульсный источник электропитания бесперебойный NPS-1240-7 создан но основе импульсного высоковольтного преобразователя напряжения. Такая схемотехника дает возможность получить высокую выходную мощность и малые габаритные размеры корпуса. �сточник оборудован схемами защиты от выбросов в сети 220 В, выходных цепей от перегрузки и короткого замыкания (КЗ), цепей подключения аккумуляторной батареи от неверной полярности подключения, от глубокого разряда и от короткого замыкания. �сточник выделяется малыми пульсациями напряжения выхода (двойная амплитуда менее 15 мВ), увеличенным током заряда аккумулятора и современным дизайном.

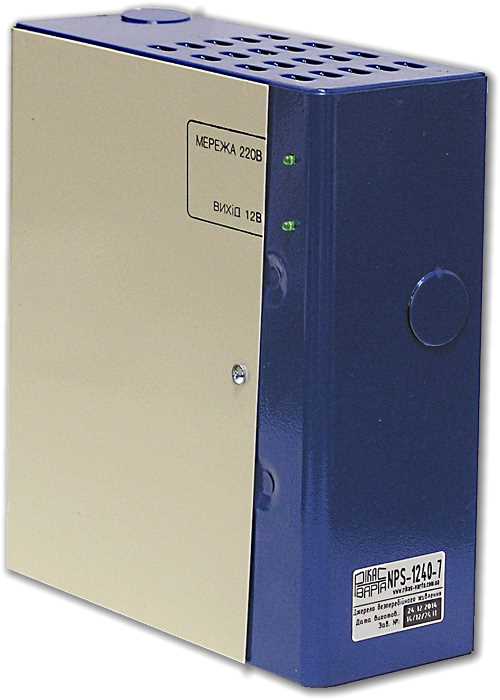

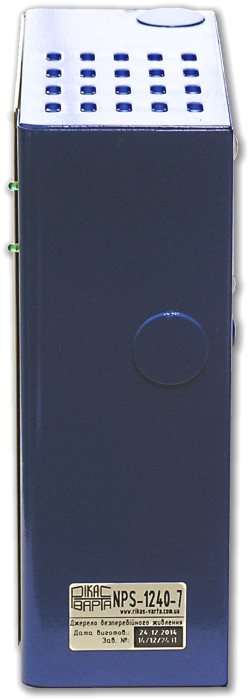

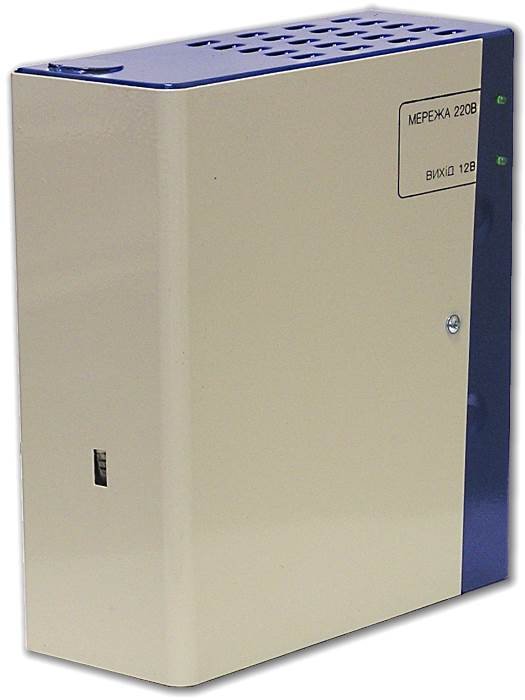

Фотография продукции:

Техническая спецификация: Наименование параметра Значение Рабочий диапазон напряжения сети*, В 154 - 264 В Номинальное выходное напряжение, В 12 ± 1,2 Номинальный ток нагрузки, А* 4 Род выходного тока постоянный Напряжение пульсация (двойная амплитуда), не более, мВ 15 Диапазон изменения выходного напряжения, В 10,2 - 13,7 Автоматическое отключение АБ при ее разряде, В 11,4 ± 0,2 Напряжение на выходе при отключении АБ, не менее, В 10,2 Напряжение в сети при переключении на работу от АБ, не более, В 153 Ток, потребляемый от сети, не более, А 0,2 Мощность, потребляемая от сети, не более, ВА 45 Ширина, мм 182 Высота, мм 203 Глубина, мм 78 Напряжение заряда АБ, В 13,6 ± 0,2 В Ток заряда АБ, мА 700 ± 70 Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт. Время непрерывной работы от АБ (вариант №1), не менее, ч 0,9 Масса, не более, кг 1 Рабочий диапазон температур, град. C +5°C ... +50°C

Назначение и область применения

�мпульсный источник электропитания бесперебойный NPS-1240-7 (далее источник или �БП) предназначен для питания систем безопасности, охранной сигнализации, контроля доступа и видеосистем стабилизированным напряжением постоянного тока, а также обеспечения их бесперебойным питанием за счет возможности работы с аккумуляторной батарей (АБ). В данном источнике используется импульсный высоковольтный преобразователь напряжения с высокими КПД и выходной мощностью при малых габаритах корпуса.

Применение в источнике двойного сетевого фильтра и силовых компонентов с рабочим напряжением 1000 В, позволяет источнику работать в условиях низкого качества электросети 220 В. Допустимые пределы изменения входного напряжения источника составляют 154 В - 286 В, при этом блок выдерживает кратковременные выбросы до 315 В. С целью максимальной устойчивости блока в нем используется схема контроля напряжения в сети 220 В, и при выходе напряжения 220 В за рабочий диапазон (154 В - 264 В) импульсный преобразователь автоматически выключается, переводя питание нагрузки на аккумулятор. Такой способ работы имеет два преимущества: первое, защита силовой части источника, и второе, исключение появления наводок на цепь питания нагрузки в результате высоковольтных выбросов и импульсных помех в сети.

В источник типа NPS-1240-7 встроены такие средства защиты входных и выходных цепей:

• РѕС‚ превышения тока потребления РѕС‚ сети 220 Р’, РІ РІРёРґРµ предохранителя СЃ плавкой вставкой РЅР° ток 1,0 Рђ
• РѕС‚ отклонения напряжения сети 220 Р’ Р·Р° пределы рабочего диапазона - электронная схема контроля напряжения СЃ выключением импульсного стабилизатора
• РѕС‚ превышения тока нагрузки - электронная схемы ограничения тока РЅР° СѓСЂРѕРІРЅРµ, РЅРµ более 5,0 Рђ (максимальный выходной ток)
• РѕС‚ превышения тока заряда РђР‘ - встроенный источник тока заряда СЃ максимальным значением 0,7 Рђ (ток РІ цепи заряда РђР‘)
• РѕС‚ глубокого разряда аккумулятора - отключение батареи РѕС‚ нагрузки РїСЂРё снижении напряжения РЅР° РђР‘ РґРѕ (11,4 В± 0,2) Р’
• РѕС‚ РљР— РЅР° выходе - самовосстанавливаемый предохранитель РІ цепи заряда/разряда аккумулятора

Один из важнейших параметров данного источника электропитания - качество выходного напряжения, а именно уровень пульсаций, который является «слабым» местом многих импульсных источников питания. Благодаря использованию выходных фильтров и качественному проектированию и изготовлению печатной платы двойная амплитуда пульсаций выходного напряжения не превышает 15 мВ. Данное условие выполняется независимо от тока нагрузки, степени заряда аккумулятора и его наличия или отсутствия, а также от значения напряжения в сети 220 В. Столь низкий уровень пульсаций выходного напряжения в сочетании с режимом принудительного выключения импульсного стабилизатора при всплесках напряжения в сети, позволяет использовать источник NPS-1240-7 не только для электропитания охранных систем, но и для систем видеонаблюдение значительно подверженных качеству напряжения электропитания.

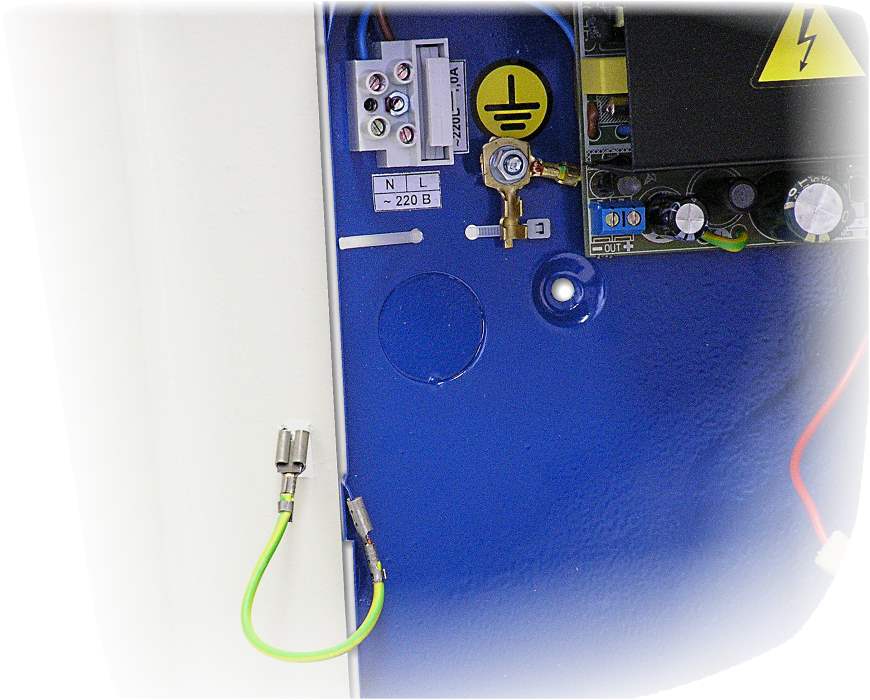

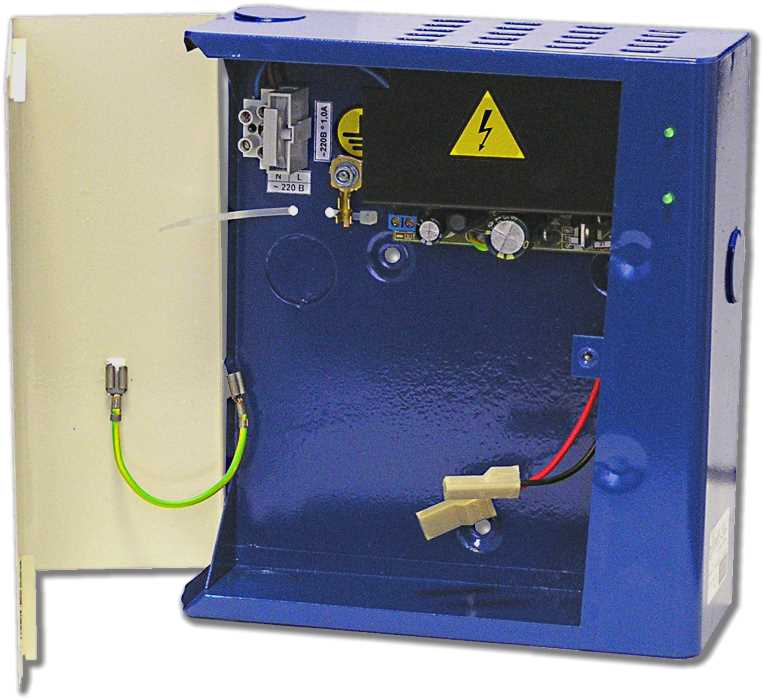

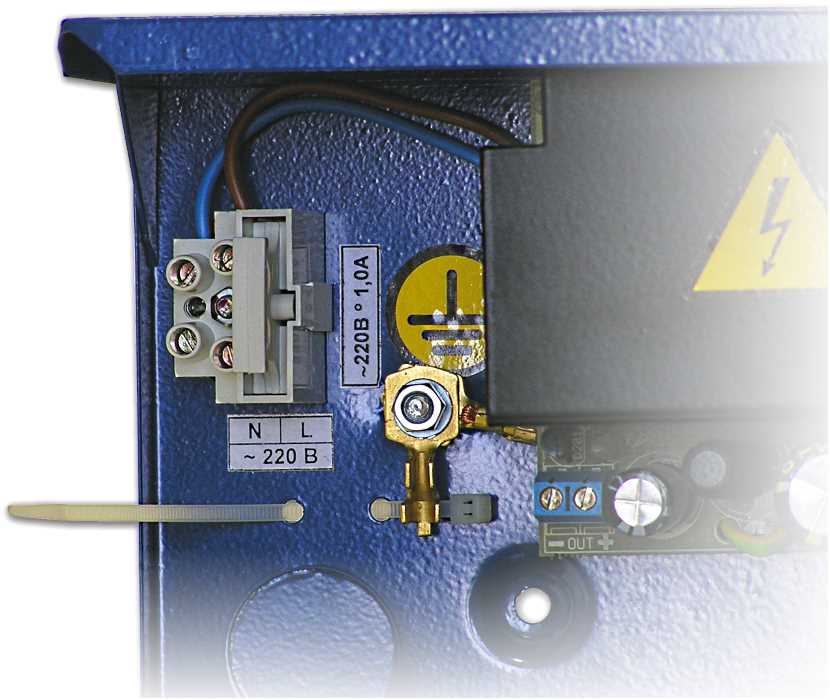

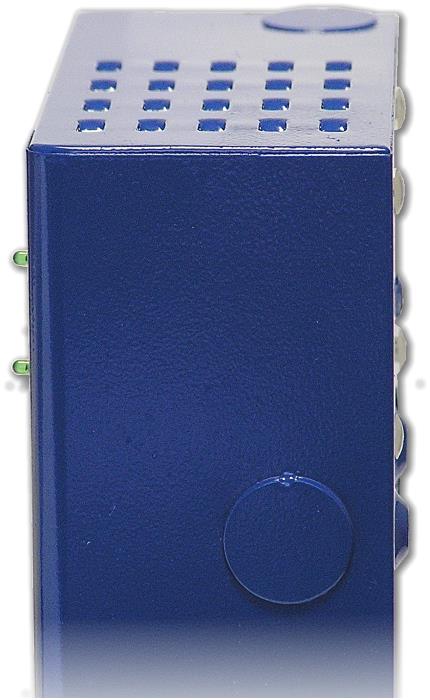

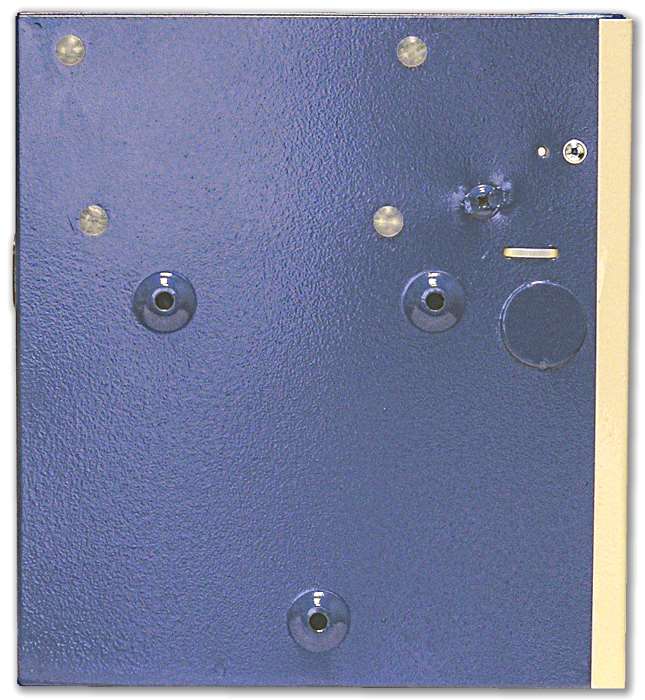

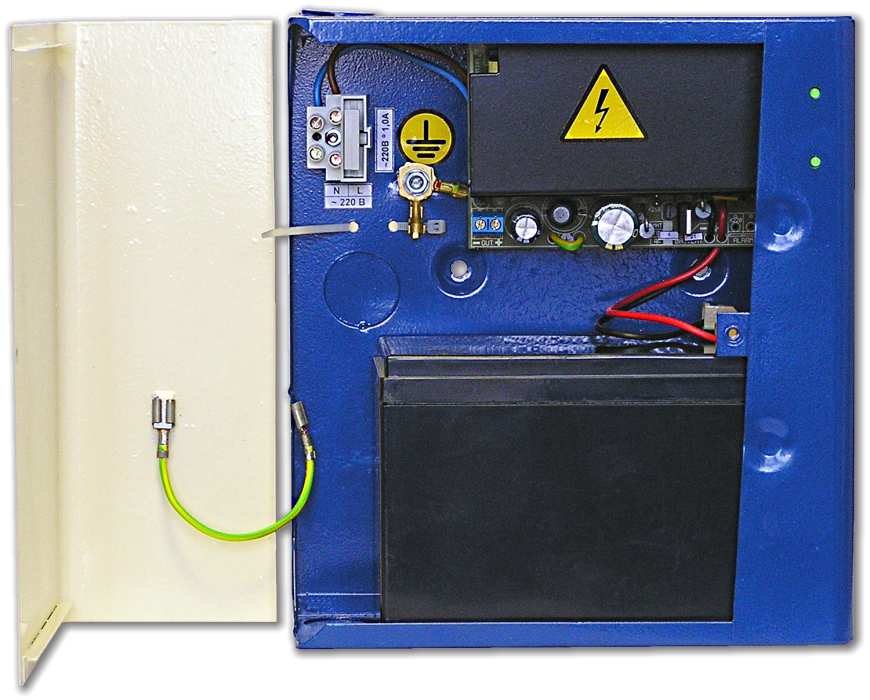

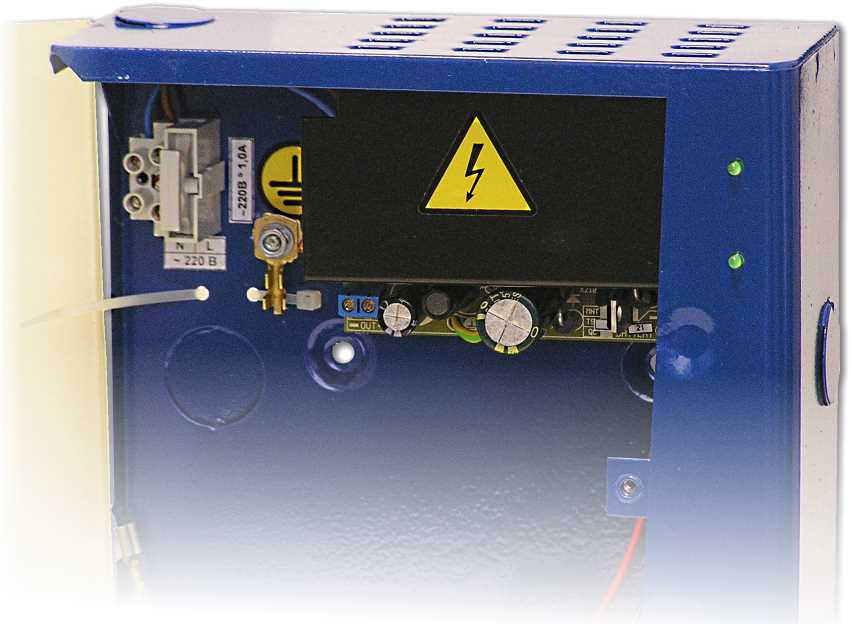

�сточник изготовлен в новом эргономичном корпусе, конструкция которого тщательно продумана и удовлетворяет всем требованием электробезопасности: наличие клеммы для подключения к контуру защитного заземления, встроенная сетевая колодка с предохранителем, защитный экран над высоковольтной частью блока, жалюзи для циркуляции воздуха. Для удобства подключения корпус оборудован 4 выламываемыми вводами для кабеля, стойками для зазора между монтажной поверхностью и задней стенкой корпуса, стяжками.

�сточник NPS-1240-7 может эксплуатироваться в двух режимах: источника стабилизированного напряжения - без подключения аккумулятора, и источника бесперебойного электропитания - т.е. с подключенной АБ. В последнем случае NPS-1240-7 автоматически переключается на работу от аккумулятора при исчезновении или выходе напряжения сети за рабочий диапазон. После восстановления сети источник автоматически начинает заряд разряженной аккумуляторной батареи и продолжает электропитание нагрузки.

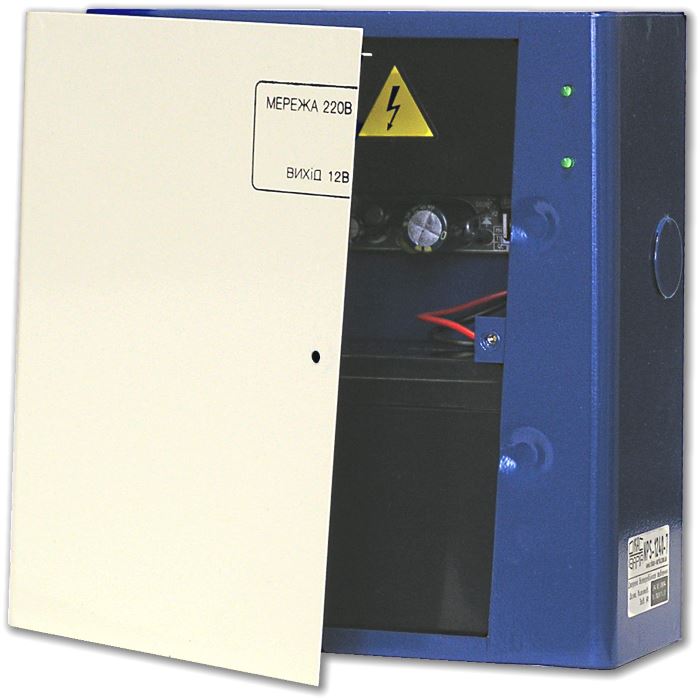

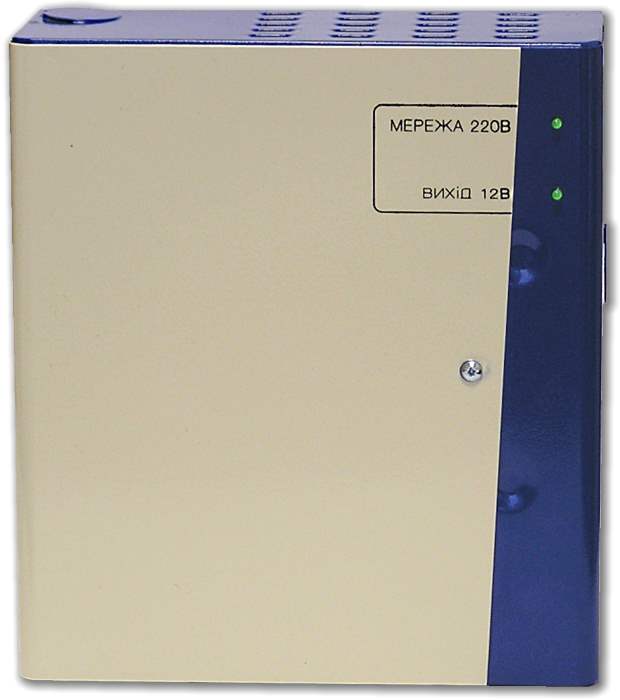

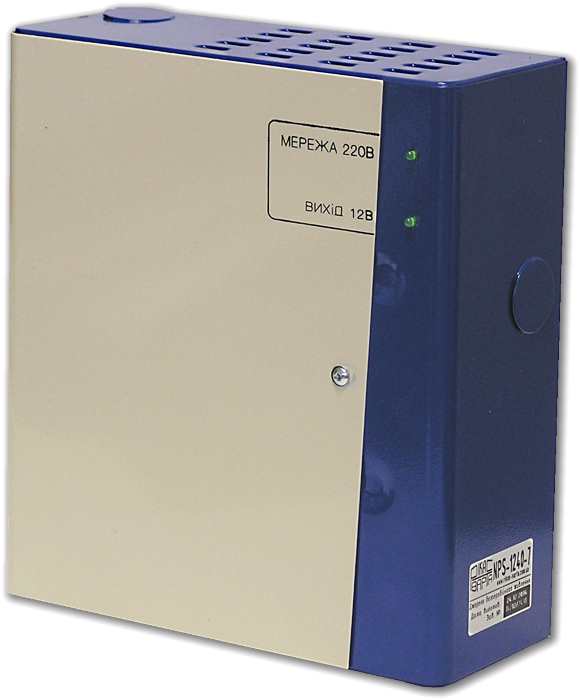

На переднюю панель �БП выведена световая индикация режимов работы:

• РїСЂРё наличии напряжения РІ сети 220 Р’ светится индикатор МЕРЕЖА 220 Р’
• РїСЂРё наличии выходного напряжения - светится индикатор Р’Р�РҐIР” 12 Р’

�сточник электропитания NPS-1240-7 предназначен для непрерывной круглосуточной работы, поэтому все заявленные параметры выходного тока и напряжения обеспечиваются независимо от любого сочетания неблагоприятных факторов: напряжения в сети 220 В, наличия и степени заряда аккумулятора, температуры окружающей среды.

Комплект поставки

• Р�мпульсный источник электропитания бесперебойный NPS-1240-7 - 1 шт.
• Вставка плавкая (сетевой РІРІРѕРґ) - 1 шт.
• Паспорт СЃ руководством РїРѕ эксплуатации - 1 СЌРєР·.

Электронная документация

•  РџР°СЃРїРѕСЂС‚ NPS-1240-7 (Размер: 311 Кбайт / Последнее изменение: 2015-01-25 20:40:42)

Галерея изображений

Общие сведения

�сточник производится в одном варианте исполнения под установку одной аккумуляторной батареи напряжения 12 В емкостью от 7 А/ч до 9 А/ч
