UPS-2425AC-7 - источник электропитания переменного тока (24В - 2,5А)



Общие сведения

Источник электропитания переменного тока UPS-2425AC-7 предназначен для питания потребителей нестабилизированным напряжением 24 В током 2,5 А. В случае пропадания напряжения в сети источник не формирует напряжение на выходе, а поле восстановлении 220 В - возобновляет питание нагрузки.

Фотография продукции:

Фото UPS-2425AC-7 - источник электропитания переменного тока (24В - 2,5А)

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 187 - 253 В
Номинальное выходное напряжение, В 26 ± 4
Номинальный ток нагрузки, А* 2,5
Род выходного тока переменный
Диапазон изменения выходного напряжения, В 22 - 30
Напряжение в сети при переключении на работу от АБ, не более, В 0,5
Ток, потребляемый от сети, не более, А 90
Мощность, потребляемая от сети, не более, ВА 185
Ширина, мм 225
Высота, мм 75
Масса, не более, кг 1,7
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки и напряжения в сети

Назначение и область применения

Источник электропитания переменного тока UPS-2425AC-7 предназначены для питания потребителей нестабилизированным напряжением 24 В с номинальным значением тока нагрузки 2,5А. Основная область применения этого источника - питания систем видеонаблюдения (видеокамер), находящиеся на значительном удалении от места установки источника электропитания. Это объясняется тем, что передача переменного напряжения 24 В в отличии от постоянного 12 В позволяет значительно сократить потери в кабеле электропитания, чем уменьшить его диаметр и стоимость.

Источник изготовлен в металлическом корпусе и содержит:

  • понижающий силовой трансформатор
  • клеммную колодку с предохранителем в цепи подключения к сети 220 В
  • клеммную колодку с предохранителем в цепи подключения нагрузки
  • клемму подключения к цепи защитного заземления
  • индикаторы наличия входного и выходного напряжений

Источник электропитания индицирует следующие режимы своей работы:

  • МЕРЕЖА 220 В индикатор светится при наличии напряжения в сети 220 В
  • ВИХIД 24 В индикатор светится при наличии выходного напряжения

При пропадании напряжения в сети 220 В напряжение на выходе источника также исчезает. При возобновлении питания 220 В источник автоматически продолжает электропитания нагрузки. Для организации бесперебойного питания при помощи внешнего ИБП 220 В для питания источника электропитания UPS-2425AC-7 можно использовать только синусоидальное напряжение.

Источник электропитания UPS-2425AC-7 предназначен для непрерывной круглосуточной работы. Все параметры выходного тока и напряжения обеспечиваются независимо от любого сочетания неблагоприятных факторов, соответствующ его спецификации.

Габаритный чертеж

Габаритный чертеж UPS-2425AC-7 - источник электропитания переменного тока (24В - 2,5А)

Комплект поставки

  • Источник электропитания переменного тока UPS-2425AC-7 - 1 шт.
  • Вставка плавкая (ввод сети) - 1 шт.
  • Вставка плавкая (выход нагрузки) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

Галерея изображений

UPS-2425AC-7 - общий вид источника переменного тока. На передней панели индикаторы 220 В и 24 В

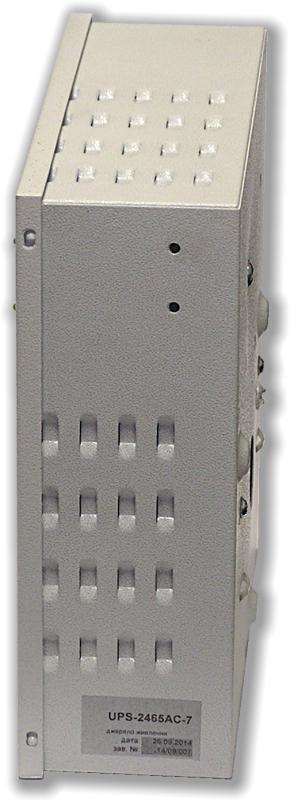

UPS-2425AC-7 - вид сбоку: передняя крышка на защелках, вентиляционные жалюзи, табличка маркировки

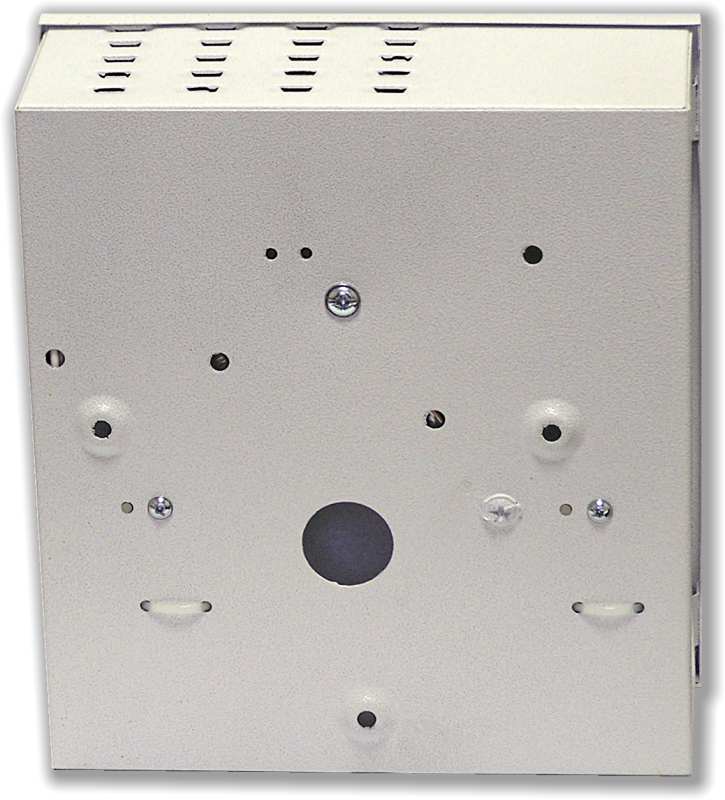

UPS-2425AC-7 - вид сзади: вводное отверстие кабелей, три отверстия для монтажа на стену со стойками

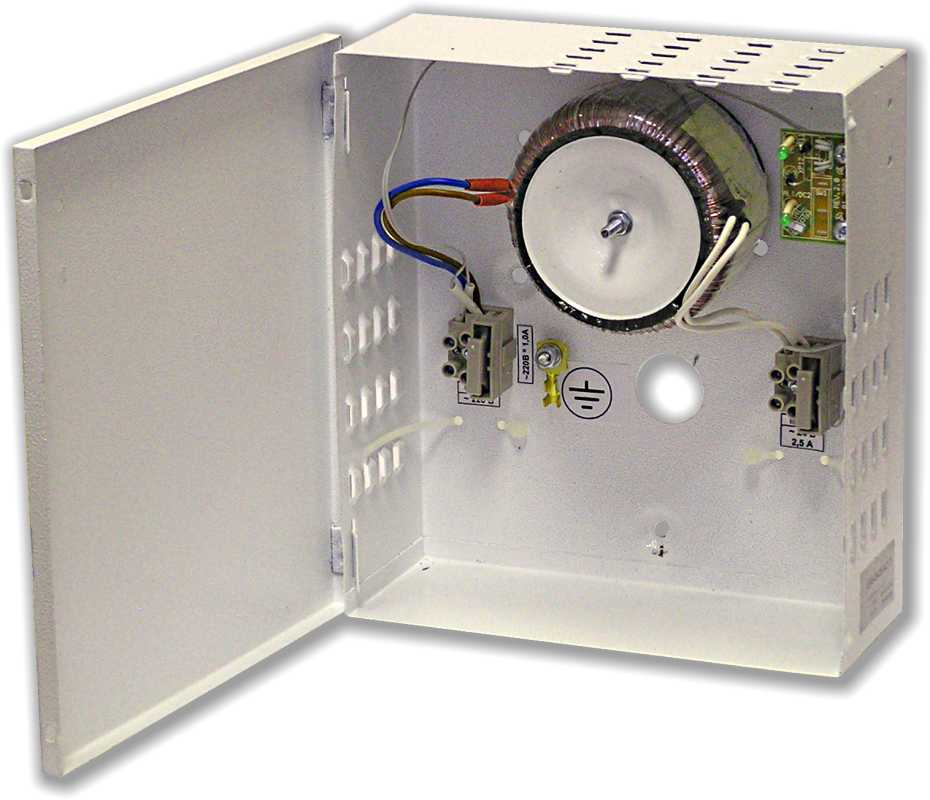

UPS-2425AC-7 - внутреннее устройство источника переменного тока

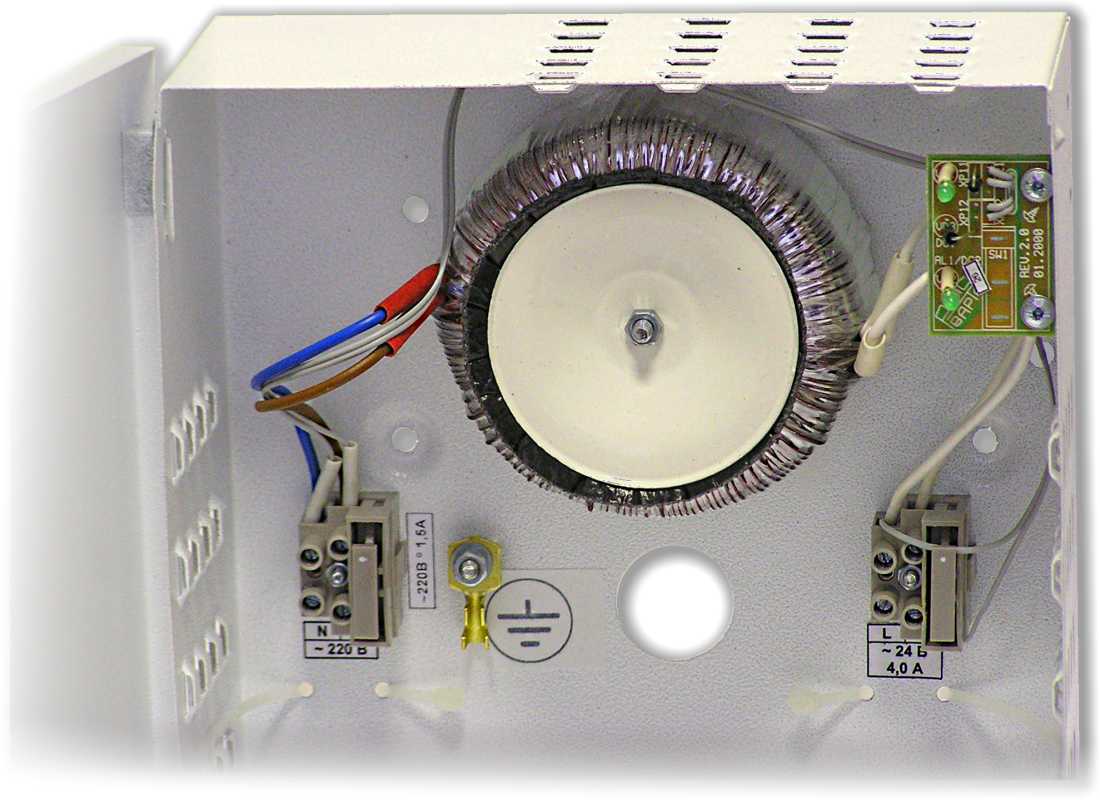

UPS-2425AC-7 - внутренние узлы источника: силовой трансформатор, колодки с предохранителями по сети и выходу, клемма подключения к защитному заземлению, плата индикации напряжения в сети 220 В и на выходе 24 В

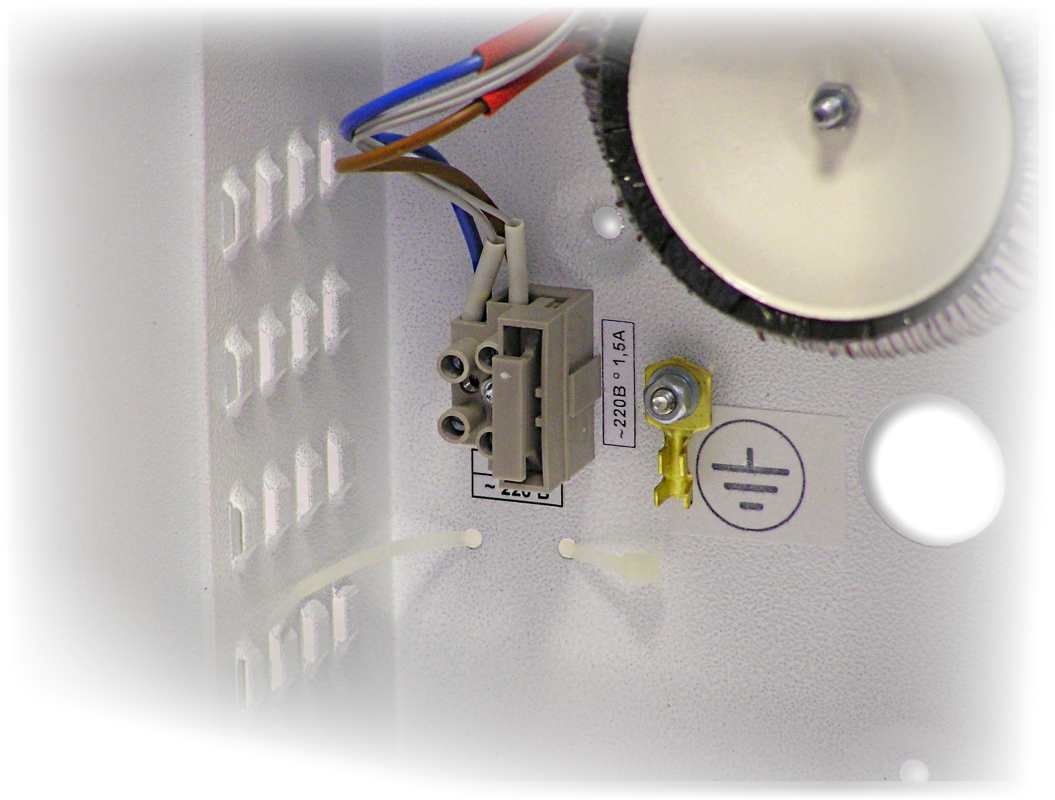

UPS-2425AC-7 - узлы подключения к сети 220 В: сетевая колодка с вставкой плавкой, клемма защитного заземления, маркировочные таблички с полярностью и номиналами

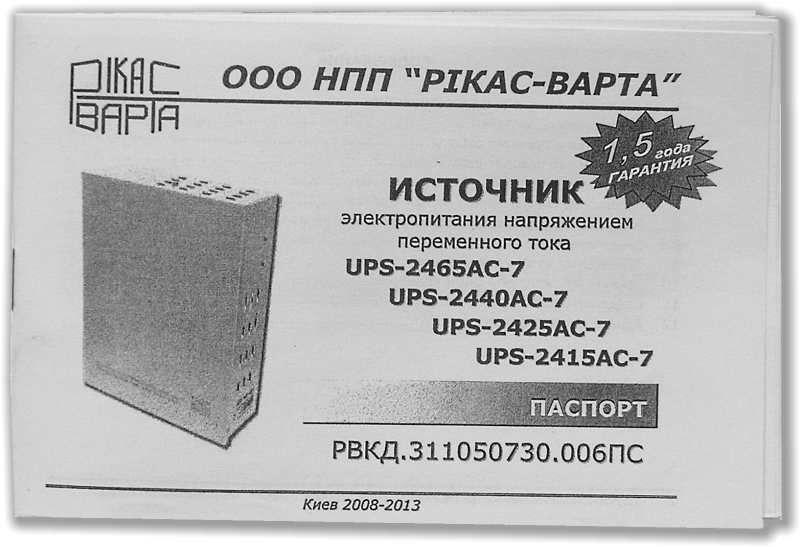

UPS-2425AC-7 - паспорт с руководством по эксплуатации и гарантийным талоном

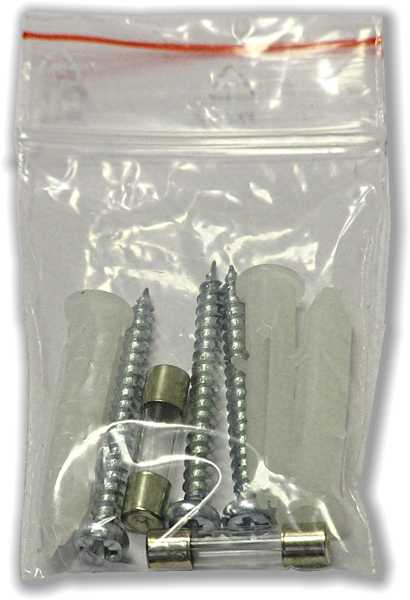

UPS-2425AC-7 - комплект ЗИП: вставки плавкие для сети 220 В и выхода нагрузки, крепеж для монтажа на стену

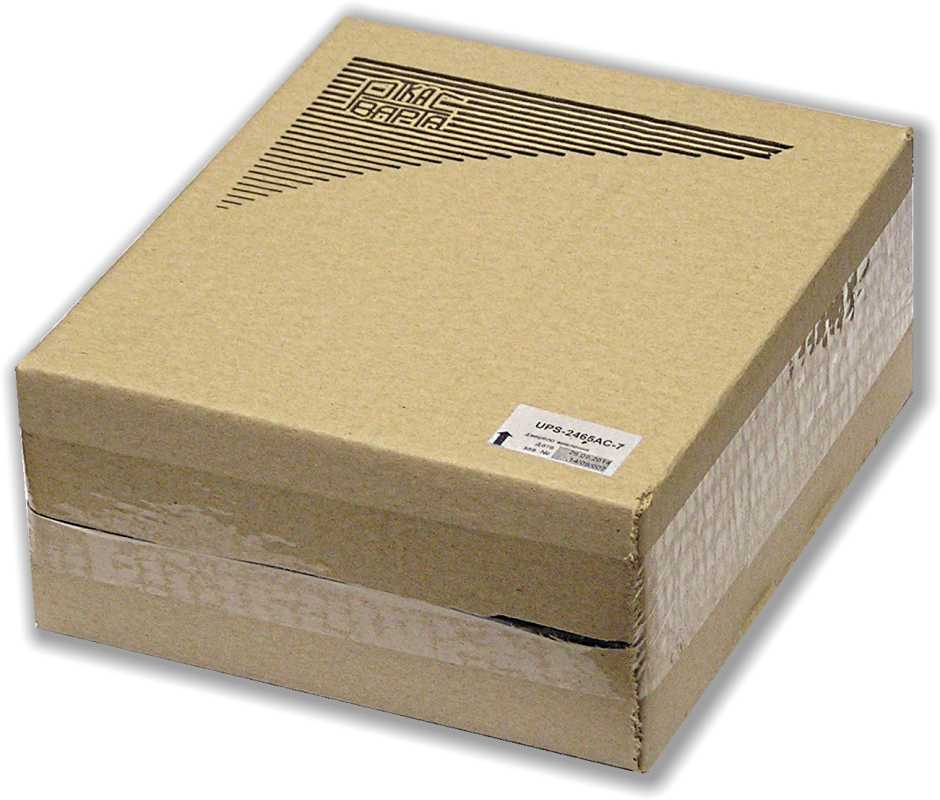

UPS-2425AC-7 - транспортная упаковка

Общие сведения

Источник электропитания переменного тока производится в одном варианте исполнения

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
UPS-2425AC-7   Источник электропитания переменного тока  2508,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2015-01-25 - 2015-01-26
