IPS-1215C-03 / IPS-1215B-03 - Источник бесперебойного электропитания длительного резервирования



Общие сведения

Источник бесперебойного электропитания IPS-1215C-03 и источник исполнения IPS-1215B-03 предназначены для питания низковольтной аппаратуры стабилизированным напряжением 12 В при токе нагрузки 1,5 А. Отличием этих источников является возможность длительного резервирования за счет установки в их корпус АБ емкостью 18 А/ч. Источник исполнения IPS-1215B-03 оборудован контактом вскрытия корпуса, формирующим сигнал «Взлом»

Фотография продукции:

Фото IPS-1215C-03 / IPS-1215B-03 - источник бесперебойного электропитания (12 В - 1,5 А) с длительным резервированием

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 1,5
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 50
Диапазон изменения выходного напряжения, В 10,2 - 13,6
Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 0,4
Мощность, потребляемая от сети, не более, ВА 60
Ширина, мм 205
Высота, мм 340
Глубина, мм 85
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 720 ± 140
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 6,4
Тип устанавливаемых АБ (вариант №2) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №2), не менее, ч 5
Масса, не более, кг 3,1
Диагностика вскрытия корпуса только в модификации «B»
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Источники бесперебойного электропитания IPS-1215C-03 и IPS-1215B-03 ТУ У 22891034.001-2000 (далее ИБП) предназначены для электропитания стабилизированным напряжением постоянного тока систем охранной и пожарной сигнализации, видеонаблюдения и контроля доступа требующих большого времени бесперебойной работы. Увеличение времени резервирования достигается за счет установки в эти ИБП одной АБ емкостью 18 А/ч или двух батарей 7 А/ч.

Эти источники построены на основе понижающего трансформатора, который гарантирует высокую устойчивость ИБП к сетевым помехам. Стабилизация выходного напряжения выполнена при помощи импульсного стабилизатора, что позволяет получить высокий КПД, низкий нагрев и широкий сетевой диапазон.

ИБП модификации IPS-1215C-03 оборудован такими защитами:

  • от превышения тока потребления от сети 220 В - предохранитель с плавкой вставкой на ток 0,5 А
  • от превышения тока нагрузки - электронная схема с ограничением тока на уровне, не более 2,5 А (максимальный выходной ток)
  • от превышения тока заряда АБ - электронная схема с ограничением тока на уровне, не более 1,4 А (ток КЗ в цепи заряда АБ)
  • отключение АБ от нагрузки при ее разряде до напряжения (11,3 ± 0,3) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

ИБП типа IPS-1215C-03 может эксплуатироваться как без АБ - режим источника стабилизированного напряжения, так и с установленными аккумуляторами - режим источника бесперебойного электропитания. Источник IPS-1215C-03 автоматически переключается на работу от аккумуляторной батареи при исчезновении напряжения в сети 220 В. После восстановления сетевого напряжения источник автоматически начинает заряд разряженной аккумуляторной батареи.

ИБП обеспечивает световую индикацию следующих режимов работы на передней панели:

  • при наличии напряжения в сети 220 В светится индикатор МЕРЕЖА 220 В
  • при наличии выходного напряжения - светится индикатор ВИХIД 12 В

Отличием модификации IPS-1215B-03 от ИБП IPS-1215C-03 является наличие в ней контакта контроля вскрытия корпуса. При открывании передней дверцы источник IPS-1215B-03 выдается сигнал "Взлом". Устройство, коммутирующие цепь выдачи извещения, обеспечивает коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА. Исполнения IPS-1215C-03 извещение «Взлом» не формирует.

Источники питания IPS-1215C-03 и IPS-1215B-03 предназначены для непрерывной круглосуточной работы.

Значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и независимо от наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Источник бесперебойного электропитания IPS-1215C-03 или IPS-1215B-03 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Полка для установки двух АБ емкостью 7 А/ч - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

Галерея изображений

Общий вид

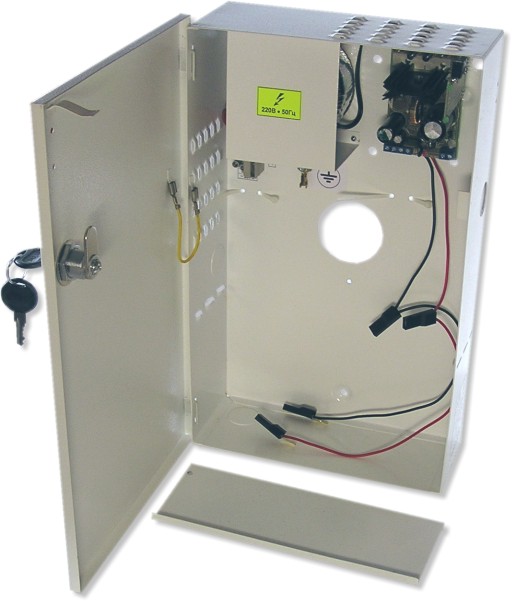

Комплект кабелей и полка для подключения и установки АБ

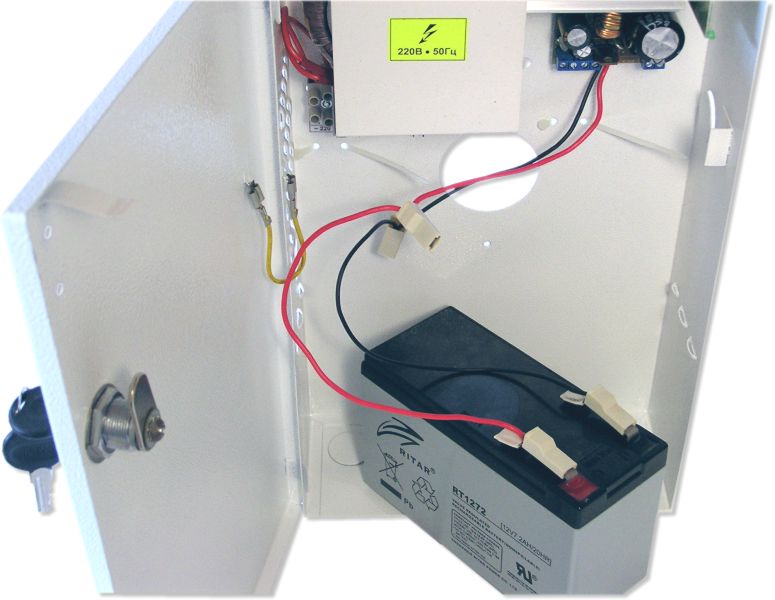

Подключение одной АБ 12 В 7 А/ч

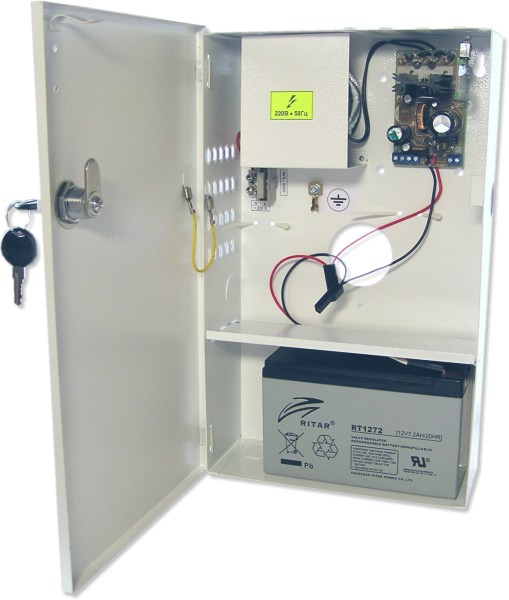

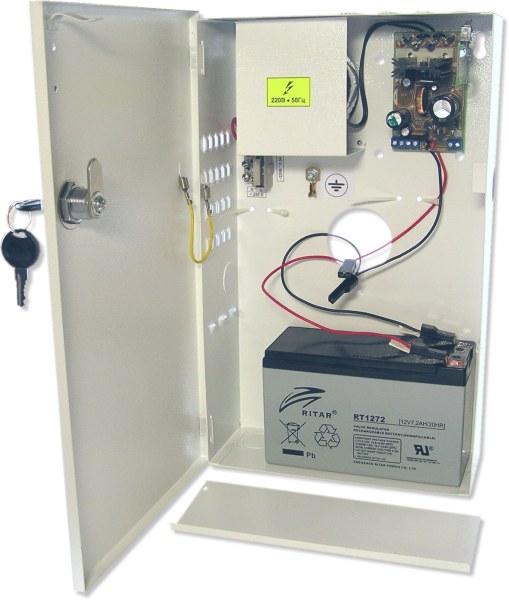

Установка одной АБ 12 В 7 А/ч

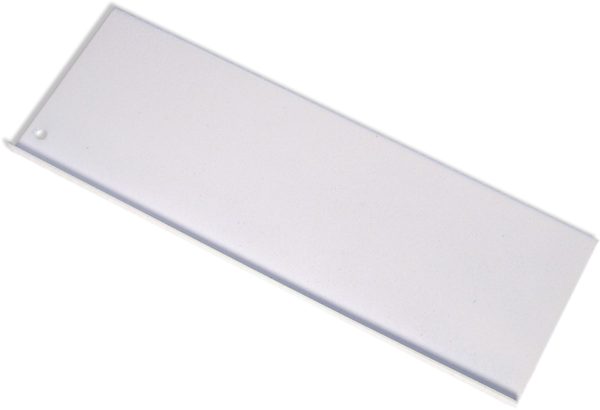

Полка для установки двух АБ 12 В емкостью 7 А/ч
Монтаж полки в корпус

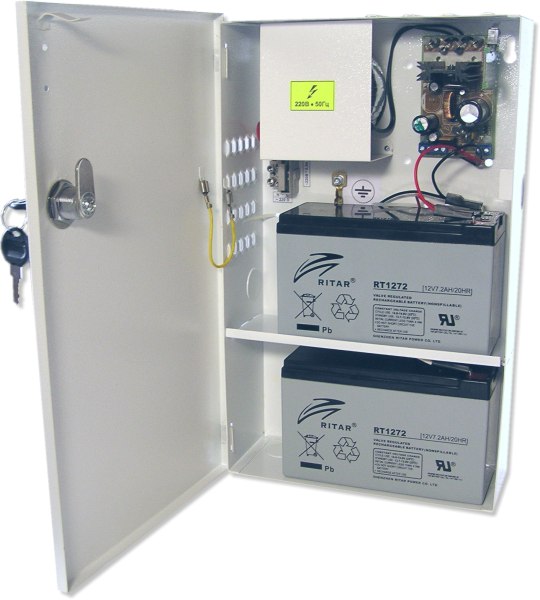

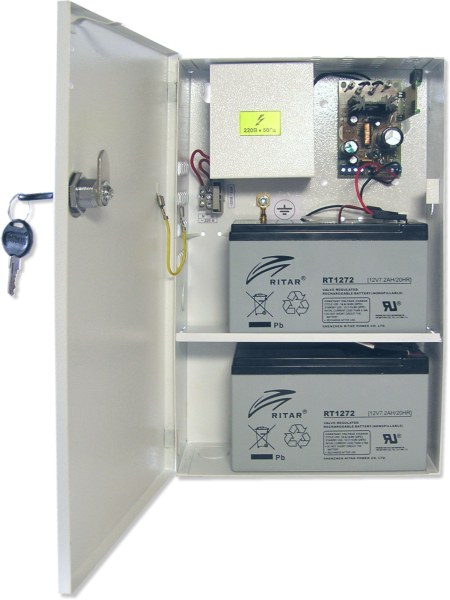

Установка двух АБ 12 В 7 А/ч
Размещение двух АБ 12В 7А/ч (вид спереди)

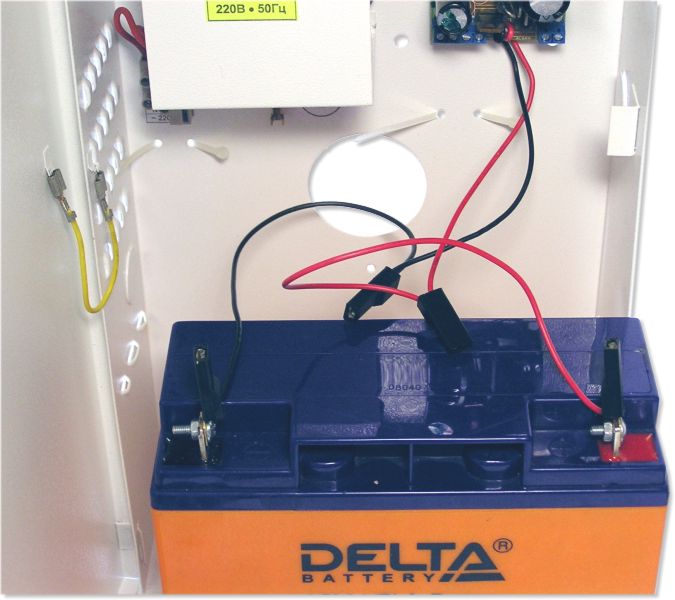

Подключение АБ 17-18А/ч

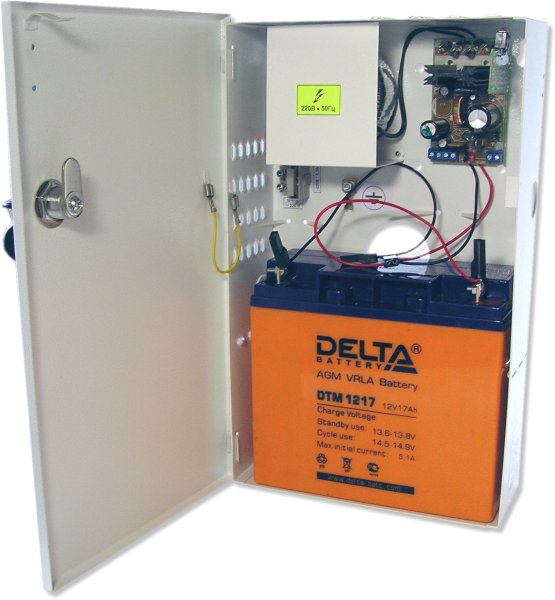

Установка одной АБ 12 В 17-18 А/ч

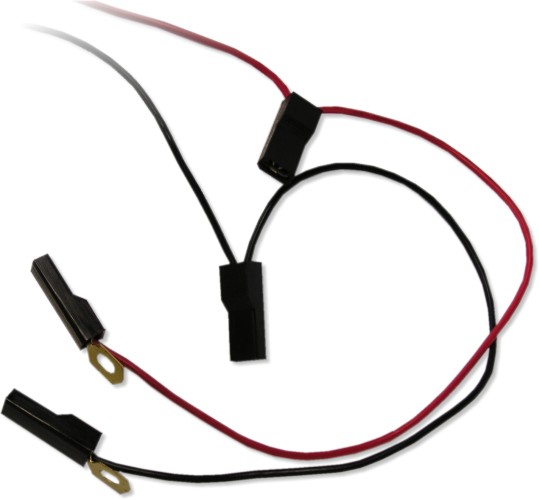

Универсальные клемма подключения АБ

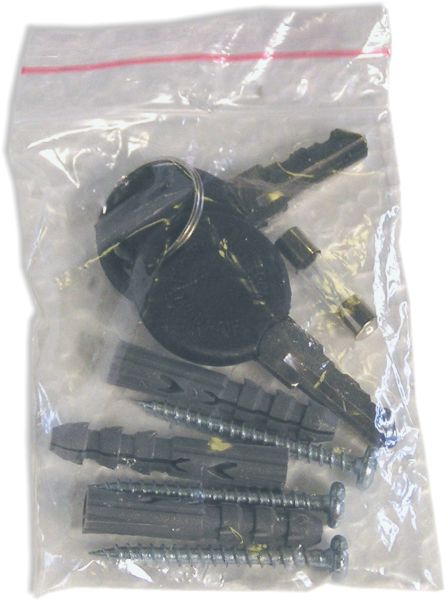

Комплект ЗИП
Транспортная тара

Общие сведения

Источник производится в двух вариантах исполнения. Оба варианта ИБП позволяют устанавливать 1 или 2 АБ 12 В емкостью 7А/ч или 1 АБ 12 В 17-18 А/ч

Актуальные цены моделей

Обозначение Примечание Розничная цена Цена партнеров
IPS-1215C-03   Источник бесперебойного электропитания без контроля вскрытия корпуса  3900,00 грн  нужна авторизация
IPS-1215B-03   Источник бесперебойного электропитания с контролем вскрытия корпуса  4002,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-04-02 - 2021-01-25
