IPS-1220C-00 / IPS-1220B-00 - Блок бесперебойного электропитания



Общие сведения

Блок бесперебойного электропитания IPS-1220C-00 и его модификация IPS-1220B-00 предназначен для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В с током потребления 2 А. Блок исполнения IPS-1220B-00 оборудован контактом вскрытия корпуса и может формировать сигнал «Взлом» при несанкционированном доступе

Фотография продукции:

Фото IPS-1220C-00 / IPS-1220B-00 - блок бесперебойного электропитания (12 В - 2 А)

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 2
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 50
Диапазон изменения выходного напряжения, В 10,2 - 13,6
Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 0,6
Мощность, потребляемая от сети, не более, ВА 90
Ширина, мм 205
Высота, мм 230
Глубина, мм 85
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 450 ± 80
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,7
Масса, не более, кг 2,8
Диагностика вскрытия корпуса только в модификации «B»
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Блоки бесперебойного электропитания IPS-1220C-00 и IPS-1220B-00 производимые по ТУ У 22891034.001-2000 предназначены для электропитания стабилизированным напряжением постоянного тока систем безопасности, охранной и пожарной сигнализации, видеонаблюдения и контроля доступа, а также для заряда аккумуляторных батарей (АБ).

Эти блоки построены на основе понижающего трансформатора, который обеспечивает высокую устойчивость ББП к сетевым помехам, и импульсного стабилизатора напряжения - высокий КПД которого гарантирует низкий нагрев и широкий сетевой диапазон.

ББП исполнений IPS-1220C-00 и IPS-1220B-00 оборудованы защитами входных и выходных цепей:

  • от превышения тока потребления от сети 220 В - предохранителем с плавкой вставкой на ток 1,0 А
  • электронной схемой с ограничением тока нагрузки на уровне не более 3,3 А (максимальный выходной ток)
  • электронной схемой с ограничением тока заряда аккумулятора на уровне не более 1 А (ток КЗ в цепи заряда АБ)
  • отключение разряженной АБ от нагрузки при снижении напряжения на ней до (11,3 ± 0,3) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

ББП модификации IPS-1220C-00 может эксплуатироваться как без АБ - режим источника стабилизированного напряжения, так и с установленный аккумулятором - режим блока бесперебойного электропитания. Блок IPS-1220C-00 автоматически переключается на работу от аккумуляторной батареи при исчезновении напряжения в сети 220 В. После восстановления напряжения в сети блок автоматически начинает заряд разряженной аккумуляторной батареи.

Блок бесперебойного электропитания обеспечивает световую индикацию следующих режимов работы:

  • светится индикатор МЕРЕЖА 220 В при наличии напряжения в сети 220 В
  • светится индикатор ВИХIД 12 В при наличии выходного напряжения

ББП модификации IPS-1220B-00 отличается от IPS-1220C-00 наличием диагностических функций, а именно при открывании передней дверцы блок IPS-1220B-00 выдается сигнал "Взлом". Устройство, коммутирующие цепь выдачи извещения, обеспечивает коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА. Вариант исполнения блок бесперебойного электропитания IPS-1220C-00 извещение «Взлом» не формирует.

Блоки электропитания IPS-1220C-00 и IPS-1220B-00 предназначены для непрерывной круглосуточной работы.

Значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и независимо от наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Блок бесперебойного электропитания IPS-1220C-00 или IPS-1220B-00 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

Галерея изображений

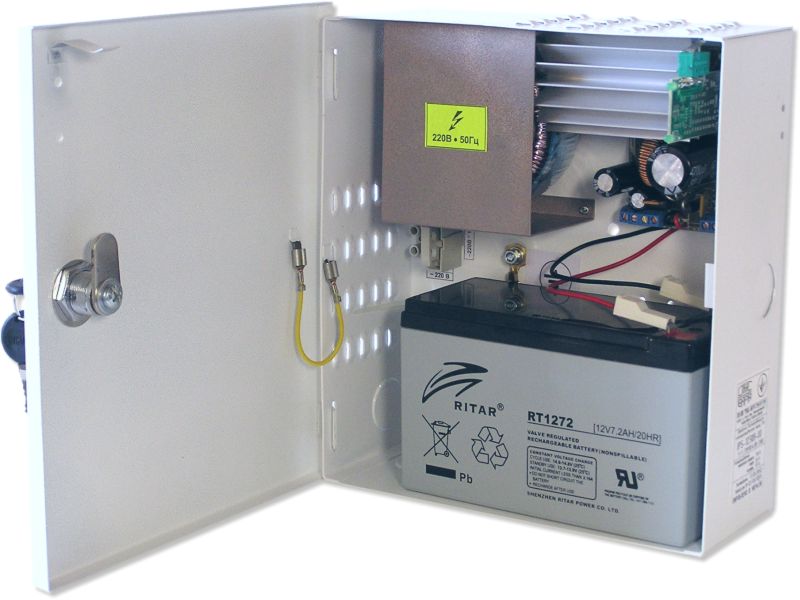

Общий вид

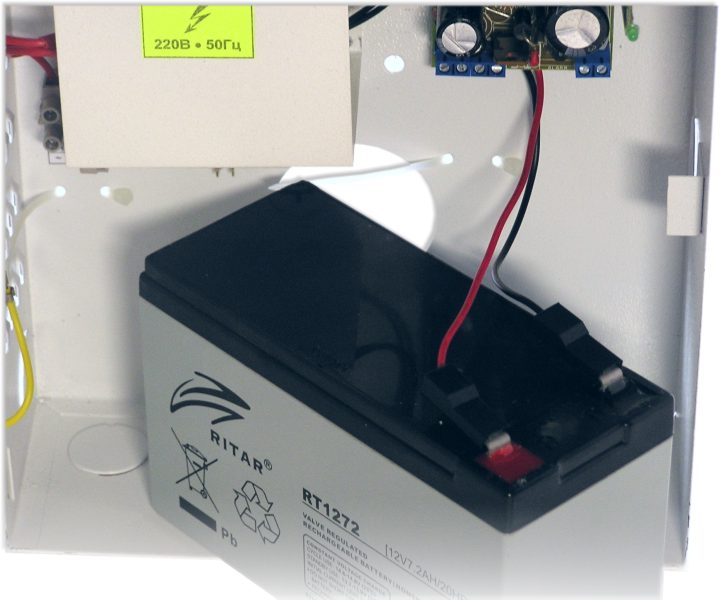

Подключение АБ 12 В 7 А/ч
Вид спереди

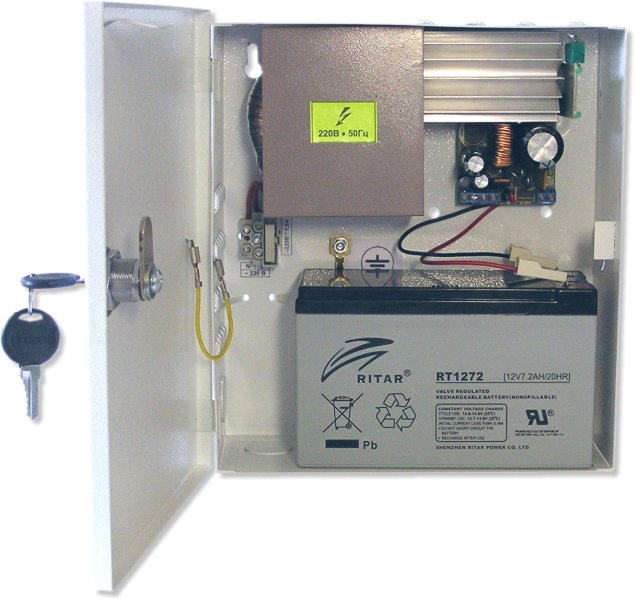

Внутренне размещение элементов и АБ
Комплект ЗИП
Транспортная тара

Общие сведения

Блок производится в двух вариантах исполнения

Актуальные цены моделей

Обозначение Примечание Розничная цена Цена партнеров
IPS-1220C-00   Блок бесперебойного электропитания без контроля вскрытия корпуса  3708,00 грн  нужна авторизация
IPS-1220B-00   Блок бесперебойного электропитания с контролем вскрытия корпуса  3792,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.
