IPS-1220C-03 / IPS-1220B-03 - Блок бесперебойного электропитания с длительным резервированием

Общие сведения

Блоки бесперебойного электропитания модификаций IPS-1220C-03 и IPS-1220B-03 предназначены для питания электронной аппаратуры стабилизированным напряжением 12 В с током потребления 2 А. Основной их особенностью является увеличенное время бесперебойной работы за счет возможности установки в корпус аккумулятора емкостью 18 А/ч. Блоки IPS-1220B-03 могут формировать сигнал «Взлом» при открывании передней дверцы их корпуса

Фотография продукции:

Техническая спецификация: Наименование параметра Значение Рабочий диапазон напряжения сети*, В 176 - 253 В Номинальное выходное напряжение, В 12 ± 1,2 Номинальный ток нагрузки, А* 2 Род выходного тока постоянный Напряжение пульсация (двойная амплитуда), не более, мВ 50 Диапазон изменения выходного напряжения, В 10,2 - 13,6 Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3 Напряжение на выходе при отключении АБ, не менее, В 10,2 Напряжение в сети при переключении на работу от АБ, не более, В 174 Ток, потребляемый от сети, не более, А 0,6 Мощность, потребляемая от сети, не более, ВА 90 Ширина, мм 205 Высота, мм 340 Глубина, мм 85 Напряжение заряда АБ, В 13,6 ± 0,2 В Ток заряда АБ, мА 900 ± 160 Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 1 шт. Время непрерывной работы от АБ (вариант №1), не менее, ч 4,4 Тип устанавливаемых АБ (вариант №2) 7 А/ч x 12 В - 2 шт. Время непрерывной работы от АБ (вариант №2), не менее, ч 3,4 Масса, не более, кг 3,3 Диагностика вскрытия корпуса только в модификации «B» Рабочий диапазон температур, град. C +5°C ... +50°C

Назначение и область применения

Блоки бесперебойного электропитания IPS-1220C-03 и IPS-1220B-03 предназначены для организации бесперебойного электропитания стабилизированным напряжением постоянного тока систем охранной и пожарной сигнализации, безопасности, видеонаблюдения и контроля доступа. Резервирование осуществляется при помощи установки в корпус блока одной аккумуляторной батареи емкостью от 17 до 18 А/ч или двух батарей емкостью от 7 А/ч до 9 А/ч.

Обе модификации блока построены на основе понижающего сетевого трансформатора, обеспечивающего высокую устойчивость ББП к сетевым помехам, и импульсного стабилизатора напряжения, характеризующегося высоким КПД, низкой температурой нагрева и широким сетевым диапазоном.

Во все ББП модификаций IPS-1220C-03 и IPS-1220B-03 встроены такие защиты:

• ограничение превышения тока потребления РѕС‚ сети 220 Р’ - предохранитель СЃ плавкой вставкой РЅР° ток 1,0 Рђ
• электронный ограничитель тока нагрузки РЅР° СѓСЂРѕРІРЅРµ РЅРµ более 3,3 Рђ (максимальный выходной ток)
• электронный ограничитель тока заряда РђР‘ РЅР° СѓСЂРѕРІРЅРµ РЅРµ более 1,5 Рђ (ток РљР— РІ цепи заряда РђР‘)
• схема автоматического отключения разряженной РђР‘ РѕС‚ нагрузки РїСЂРё снижении напряжения РЅР° ней ниже (11,3 В± 0,3) Р’
• самовосстанавливаемый предохранитель РІ цепи заряда/разряда аккумулятора

ББП модификации IPS-1220C-03 может эксплуатироваться как без АБ - режим источника стабилизированного напряжения, так и с установленным аккумулятором - режим блока бесперебойного электропитания. Блок электропитания IPS-1220C-03 автоматически переключается на работу от аккумуляторной батареи при исчезновении напряжения в сети 220 В. После восстановления напряжения в сети блок автоматически начинает заряд разряженной аккумуляторной батареи и питание нагрузки.

ББП обеспечивает световую индикацию следующих режимов работы:

• светится индикатор МЕРЕЖА 220 Р’ РїСЂРё наличии напряжения РІ сети 220 Р’
• светится индикатор Р’Р�РҐIР” 12 Р’ РїСЂРё наличии выходного напряжения

ББП модификации IPS-1220B-03 отличается от IPS-1220C-03 наличием цепи контроля открывании передней дверцы, при вскрытии которой он выдается сигнал "Взлом". Устройство, коммутирующие цепь выдачи извещения, обеспечивает коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА. Вариант исполнения IPS-1220C-03 извещение «Взлом» не формирует.

Блоки электропитания IPS-1220C-03 и IPS-1220B-03 предназначены для непрерывной круглосуточной работы.

Значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и независимо от наличия или отсутствия аккумулятора, а также от степени его заряда.

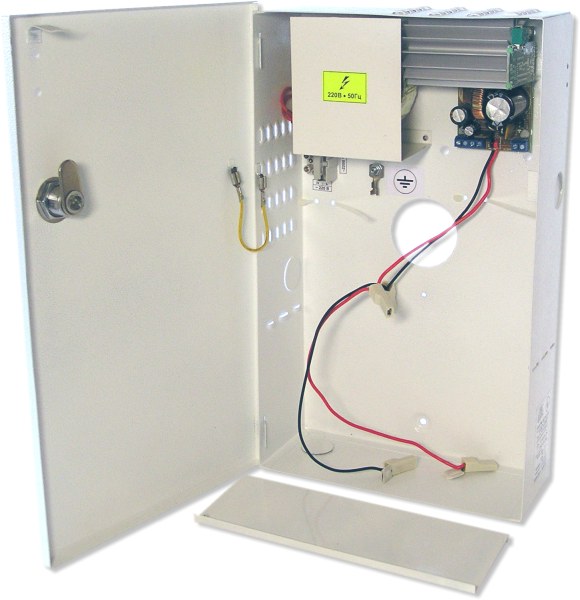

При подключении к блоку одной АБ емкостью 7 А/ч, в его корпусе остается свободное пространство размерами 200х120х80 мм, в котором возможно разместить контролер управления доступом или модуль расширения охранной сигнализации, а также другие устройства.

Комплект поставки

• Блок бесперебойного электропитания IPS-1220C-03 или IPS-1220B-03 - 1 шт.
• Ключ для замка - 2 шт.
• Вставка плавкая (сетевой РІРІРѕРґ) - 1 шт.
• Полка для установки РґРІСѓС… РђР‘ емкостью 7 Рђ/С‡ - 1 шт.
• Монтажный комплект - 1 шт.
• Паспорт СЃ руководством РїРѕ эксплуатации - 1 СЌРєР·.

Электронная документация

•  РџР°СЃРїРѕСЂС‚ СЃ 2021 (Размер: 385 Кбайт / Последнее изменение: 2021-01-27 11:39:48)
•  РџР°СЃРїРѕСЂС‚ РґРѕ 2021 (Размер: 389 Кбайт / Последнее изменение: 2018-02-12 07:52:43)

Галерея изображений

Общие сведения

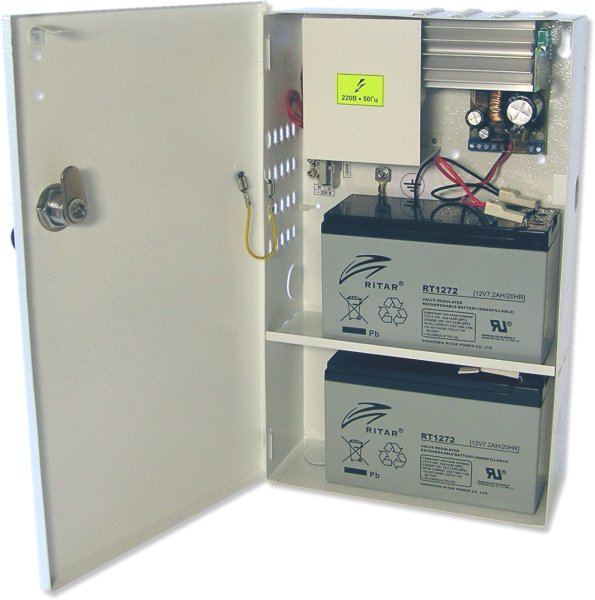

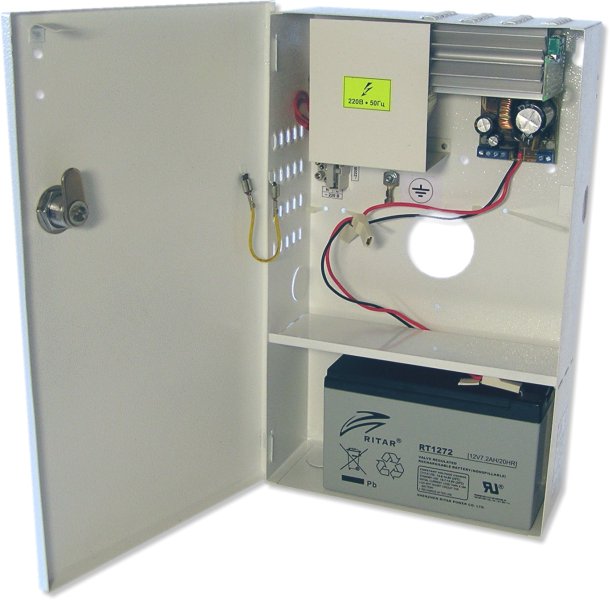

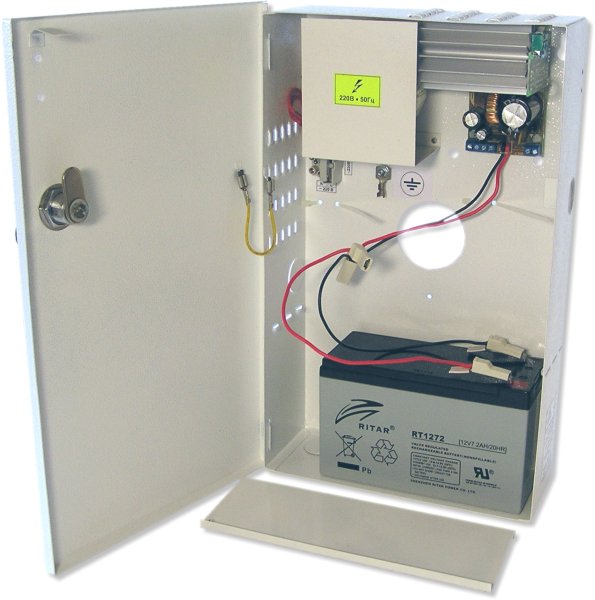

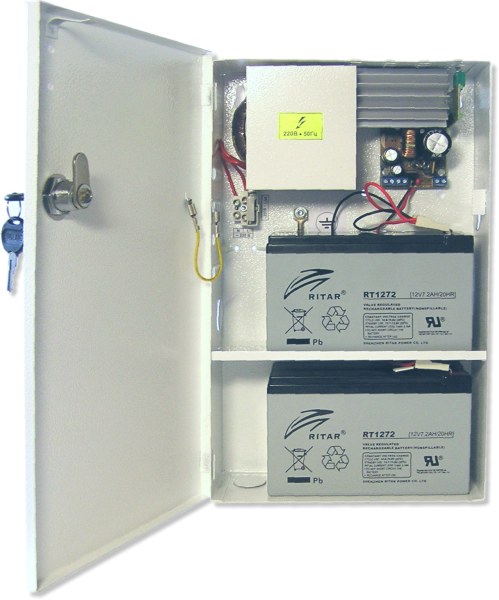

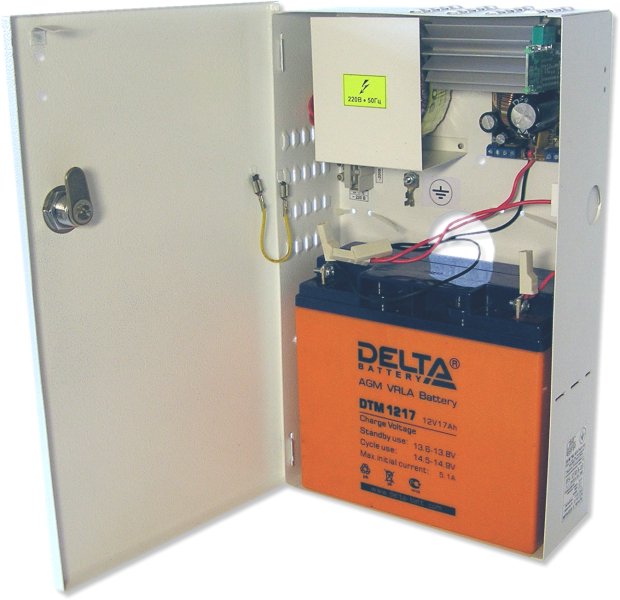

Блок бесперебойного электропитания производится в двух вариантах исполнения. Оба варианта блока позволяют устанавливать 1 или 2 АБ 12 В емкостью 7А/ч или 1 АБ 12 В 17-18 А/ч
