IPS-2420C-03 / IPS-2420B-03 - Блоки бесперебойного питания



Общие сведения

Блоки бесперебойного питания исполнений IPS-2420C-03 и IPS-2420B-03 предназначены для питания электронной аппаратуры стабилизированным напряжением 24 В с током потребления 2 А. Их отличительные особенности - расширенный сетевой диапазон, усовершенствованные защиты входов и входов по сравнению с IPS-2415. Источник IPS-2420B-03 позволяет получит сигнал «Взлом» при открывании его передней дверцы

Фотография продукции:

Фото IPS-2420C-03 / IPS-2430B-03 - Блок бесперебойного питания (24 В - 2 А). ИБП с расширенным сетевым диапазоном

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 2
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 100
Диапазон изменения выходного напряжения, В 20,0 - 27,5
Автоматическое отключение АБ при ее разряде, В 21,8 ± 0,4
Напряжение на выходе при отключении АБ, не менее, В 20,5
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 1
Мощность, потребляемая от сети, не более, ВА 150
Ширина, мм 205
Высота, мм 340
Глубина, мм 85
Напряжение заряда АБ, В 27,2 ± 0,4 В
Ток заряда АБ, мА 450 ± 80
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,7
Масса, не более, кг 3,5
Диагностика вскрытия корпуса только в модификации «B»
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

ББП (блоки бесперебойного питания) IPS-2420C-03 и IPS-2420B-03 предназначены для обеспечения бесперебойного электропитания стабилизированным напряжением постоянного тока систем охранной и пожарной сигнализации, видеонаблюдения,безопасности и контроля доступа. Резервирование выходного напряжения осуществляется за счет установки в корпус этих блоков двух аккумуляторных батареи емкостью от 7 А/ч до 9 А/ч, включаемых последовательно.

Обе модификации блока питания построены на основе понижающего сетевого трансформатора, гарантирующего высокую устойчивость ББП к сетевым помехам, и импульсного стабилизатора напряжения, характеризующегося высоким КПД, низкой температурой нагрева и широким сетевым диапазоном.

Во все модификации ББП IPS-2420C-03 и IPS-2420B-03 встроены такие защиты:

  • ограничение превышения тока потребления от сети 220 В выполнено предохранителем с плавкой вставкой на ток 1,5 А
  • электронная схема ограничения тока нагрузки на уровне не более 3,3 А (максимальный выходной ток)
  • электронная схема ограничения тока заряда АБ на уровне не более 1,0 А (ток КЗ в цепи заряда АБ)
  • схема автоматического отключения разряженных АБ от нагрузки при снижении напряжения на них ниже (21,8 ± 0,4) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумуляторов для защиты от КЗ на выходе и неверной полярности подключения

Блок бесперебойного питания модификации IPS-2420C-03 может эксплуатироваться как без АБ - режим источника стабилизированного напряжения, так и с установленными аккумуляторами - режим источника бесперебойного питания (ББП). При этом IPS-2420C-03 автоматически переключается на работу от аккумуляторных батарей при исчезновении напряжения в сети 220 В. После восстановления напряжения в сети блок автоматически начинает заряд разряженных аккумуляторных батарей, а также продолжает электропитание нагрузки.

Блок питания обеспечивает световую индикацию следующих режимов работы:

  • индикатор МЕРЕЖА 220 В светится при наличии напряжения в сети 220 В
  • индикатор ВИХIД 24 В светится при наличии выходного напряжения

Отличием блока питания модификации IPS-2420B-03 от блока бесперебойного питания IPS-2420C-03 является наличие в первом цепи контроля открывания передней дверцы корпуса. При вскрытии передней дверцы блока выдается сигнал "Взлом". Устройство, коммутирующие цепь выдачи извещения, обеспечивает коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА. Вариант исполнения блока IPS-2420C-03 извещение «Взлом» не формирует.

Блоки бесперебойного питания IPS-2420C-03 и IPS-2420B-03 предназначены для непрерывной круглосуточной работы, поэтому значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и не зависят от наличия или отсутствия аккумуляторов, а также от степени их заряда.

Комплект поставки

  • Блок бесперебойного питания IPS-2420C-03 или IPS-2420B-03 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Полка для установки двух АБ емкостью 7 А/ч - 1 шт.
  • Перемычка соединения аккумуляторов - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

Галерея изображений

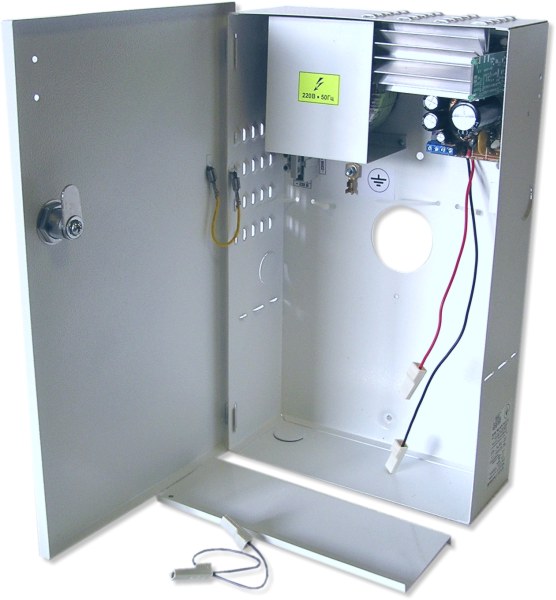

Вид общий
Полка для установки двух АБ

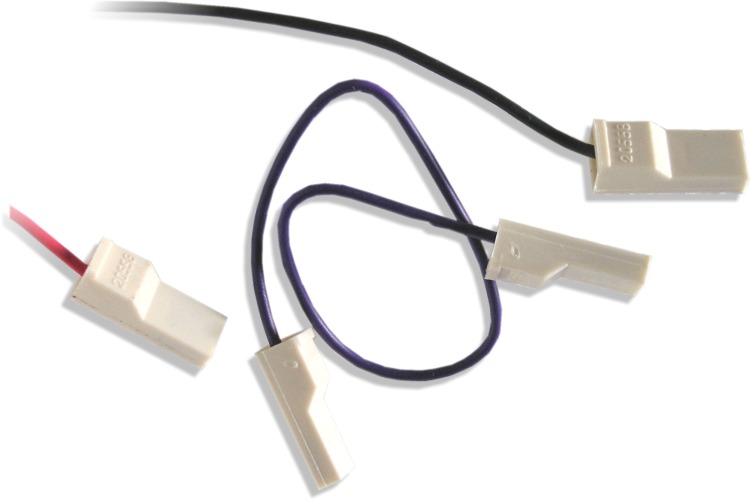

Клеммы подключения АБ и межаккумуляторная перемычка
Комплект для подключения АБ (полка, перемычка)

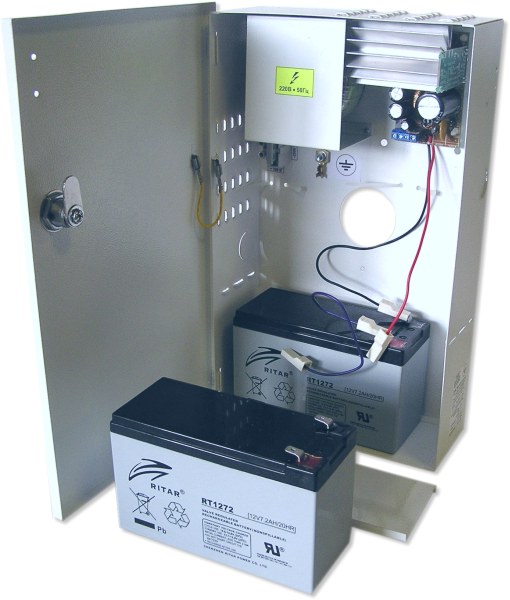

Подключение первой АБ и межаккумуляторной перемычки

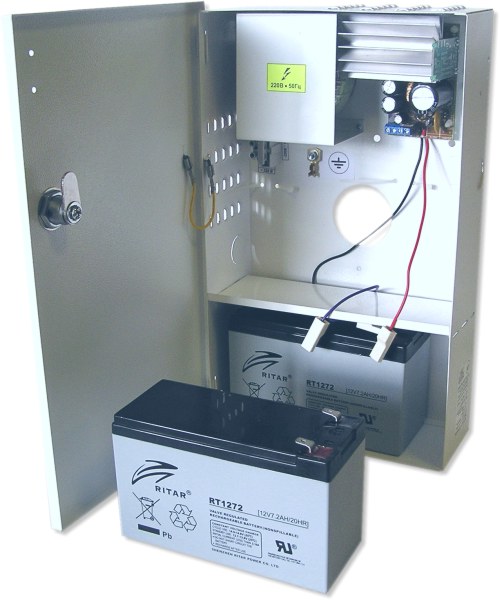

Установка полки

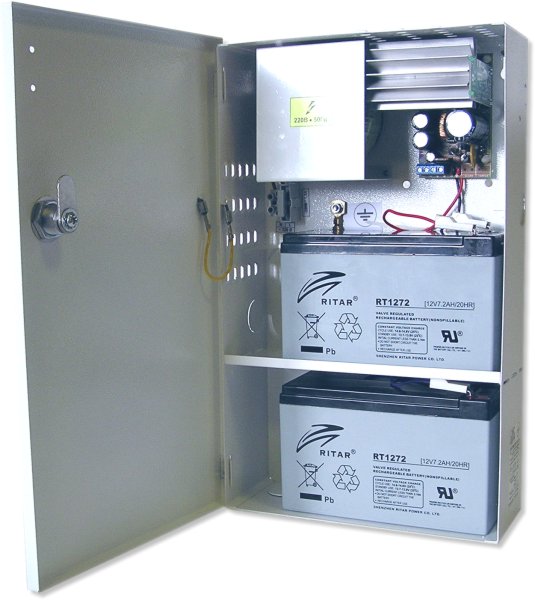

Подключение второй АБ

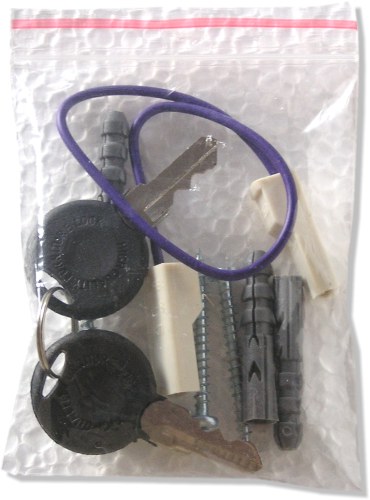

Комплект ЗИП
Транспортная тара

Общие сведения

Блок бесперебойного питания с напряжением 24 В и током 2 А производится в двух вариантах исполнения, отличающихся наличием цепи контроля вскрытия корпуса.

Актуальные цены моделей

Обозначение Примечание Розничная цена Цена партнеров
IPS-2420C-03   Блок бесперебойного питания без контроля вскрытия корпуса  4512,00 грн  нужна авторизация
IPS-2420B-03   Блок бесперебойного питания с контролем вскрытия корпуса  4644,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-04-07 - 2021-01-25
