PX-00 Коннектор расширения питания



Общие сведения

Коннектор расширения питания PX-00 предназначен для совместного использования с модулями расширения питания PX-40, PX-22 при подключении к выходу источника трех и более подобных модулей.

Фотография продукции:

Фото PX-00 - коннектор расширения питания с 3 выходами

Техническая спецификация:

Наименование параметра Значение
Количество транзитных выходов «вилка» («+» и «-») 3 (переходник в комплекте)
Количество транзитных выходов «розетка» («+» и «-») 3
Максимальный ток транзитного выхода, А 10
Ширина, мм 44
Высота, мм 15
Глубина, мм 23
Масса нетто, не более, кг 0,008
Масса брутто, не более, кг 0,014
Рабочий диапазон температур, град. C плюс 5 - плюс 50

Назначение и область применения

Коннектор расширения питания PX-00 (далее "коннектор"), предназначен для совместного использования с модулями расширения питания типа PX-40, PX-22 при передаче напряжения электропитания от выхода источника электропитания к нагрузками.

Как правило коннектор применятся при подключении более чем 3 модулей расширения питания.

На печатной плате коннектора установлено три разъема транзитных выходов, что позволяет объединять с его помощью до 3 устройств (модулей расширения типа PX и/или выход источника питания). Отсутствие токовой защиты на транзитных выходах позволяет подключать через них нагрузку с максимальным током до 10 А.

В комплект поставки коннектора входят переходники, при помощи которых он может быть соединен не только со штыревыми разъемами модулей PX, но и розетками клеммных колодок как выхода источника питания, так и модулей PX-40 и PX-22.

Способ использования определяется размещением выходных клемм источника и выбранным способом подключения расширителей питания.

Комплект поставки

  • Коннектор расширения питания PX-00 - 1 шт.
  • Соединительный переходник - 4 шт.
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 шт.
  • Фиксатор межплатный для механического крепления коннектора к корпусу источника - 1 шт.
  • Транспортная тара - 1 шт.

Галерея изображений

Схема расположения коннектора PX-00 в корпусе источника -03 при подключении более 3 модулей
Пример использования коннектора PX-00 в источниках в корпусе -03 (IPS-1215C-03, IPS-1220C-03, IPS-1230C-03) - применен для соединения двух вертикальных линий из модулей PX-40, PX-22
Схема расположения коннектора PX-00 в корпусе источника IPS-1250C-05 при подключении более 3 модулей расширения питания
Пример применения коннектора PX-00 в 5 А источниках IPS-1250C-05 - используется для соединения горизонтально и вертикально расположенных модулей PX-40 и PX-22
Схема расположения коннектора PX-00 в корпусе источника IPS-1280C-05 при подключении более 2 расширителей питания
Пример использования коннектора PX-00 в 8 А источниках IPS-1280C-05 - включен между выходом источника и расширителями PX-40, PX-22

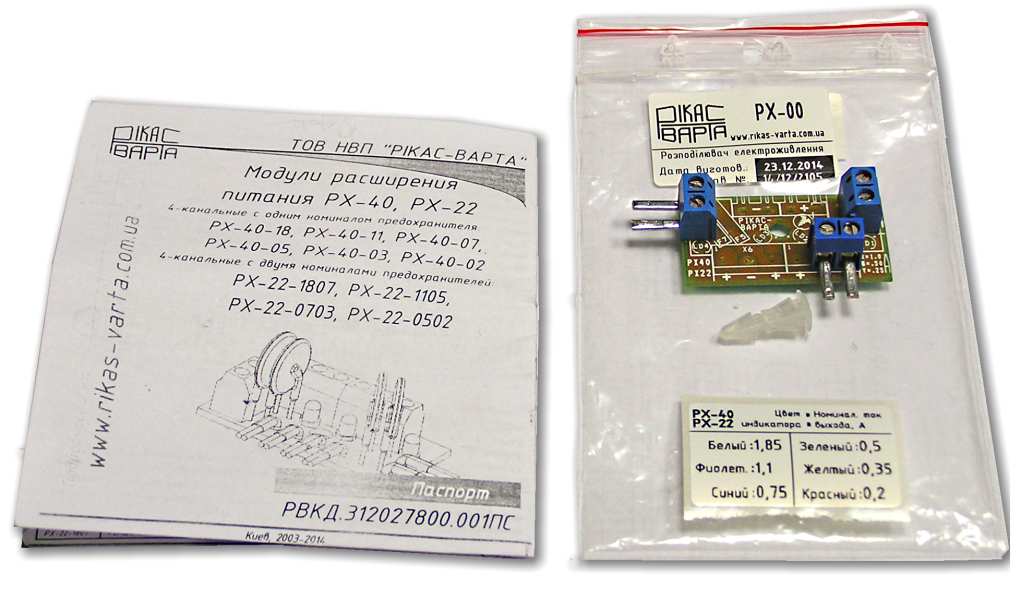

Комплект поставки коннектора расширения питания PX-00: коннектор, переходники, паспорт, фиксатор межплатный, этикетка

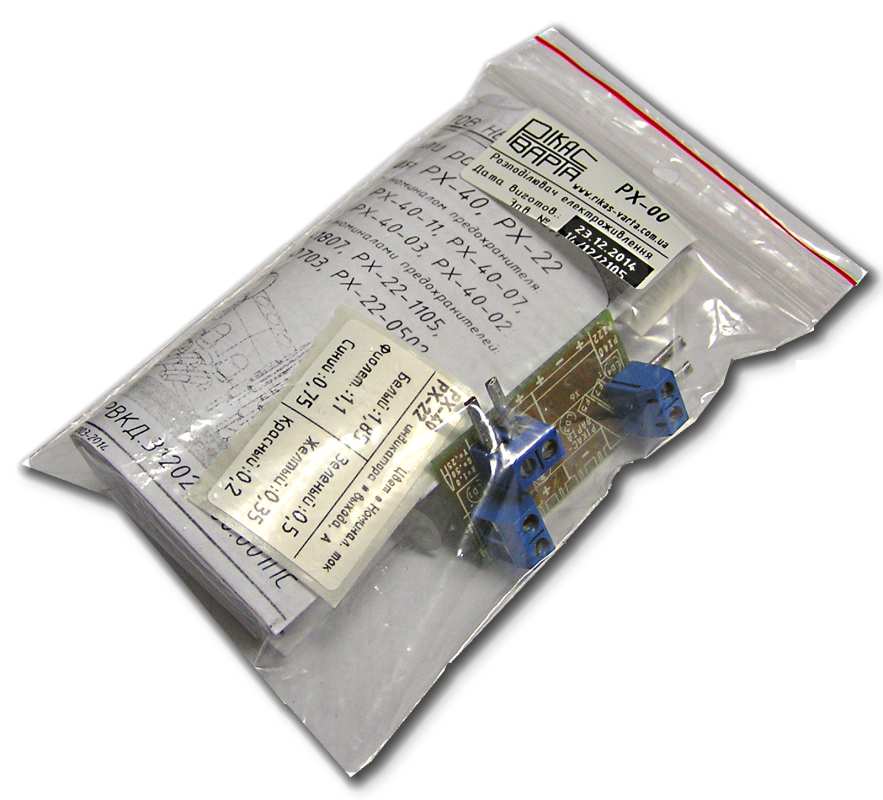

Транспортная тара коннектора расширения питания PX-00
