VDr-1x2P - распределитель видеосигнала (1 вход, 2 выхода, на плате)



Общие сведения

Распределитель видеосигнала VDr-1x2P предназначен передачи одного видеосигнала на 2 выхода, а также для независимой регулировки уровня каждого выходного сигнала, с целью его согласования с нагрузкой. Выполнен в виде печатной платы для установки в коммутационные коробки, подключение сигналов выполняется через клеммные колодки

Фотография продукции:

Фото VDr-1x2P - распределитель видеосигнала на 2 выхода

Техническая спецификация:

Наименование параметра Значение
Кол-во входных видеосигналов 1
Видеовход 1.0 В, 75 Ом, композитный
Система цветности PAL / NTSC / автоопределение
Кол-во выходов 2
Диапазон коэффициента передачи «вход-выход» 0,5 - 1,5
Полоса пропускания на уровне 3 дБ, МГц 0,1 - 10
Нелинейность АЧХ в рабочем диапазоне, не более, дБ ± 0,5
Напряжение питания, В 10 - 24
Ток потребления, не более, мА 40
Род тока питания постоянный/переменный
Диапазон рабочих температур, град. С -5 … +50
Габаритные размеры (В х Ш х Д), мм 25 х 85 х 60
Вес (в полном комплекте), не более, г 30

Назначение и область применения

Распределитель видеосигнала VDr-1x2P предназначен для распределения одного видеосигнала между 2 выходами (нагрузками), а также независимой регулировки его амплитуды по каждому выходу с целью согласования с каждым приемником: видеорегистратором, монитором, конвертером и пр.

Регулировка уровня выходного сигнала осуществляется в пределах от 0.5 до 1.5 относительно амплитуды входного сигнала, индивидуально для каждого выхода, что позволяет наилучшим образом согласовать принимаемый сигнал с чувствительностью каждого приемника, а также компенсировать потери в кабеле.

Видеораспределитель оборудован встроенным выпрямителем и стабилизатором напряжения питания, что позволяет использовать для его питания любые источники постоянного и переменного тока, со стабилизированным или нестабилизированным выходным напряжением в диапазоне от 10 до 24 В. Также данная возможность снижает влияние напряжения помех от сети электропитания 220В.

Распределитель видеосигнала VDr-1x2P изготовлен в виде печатной платы, которая может монтировать с коммутационные боксы. Для подключения напряжения питания, входных и выходных сигналов, на плате смонтированы клеммные колодки.

Распределитель предназначен для непрерывной круглосуточной работы.

Комплект поставки

  • VDr-1x2P распределитель видеосигнала - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 шт.
  • Фиксатор межплатный для монтажа распределителя в коммутационный бокс - 3 шт.

Электронная документация

Галерея изображений

Распределитель видеосигнала VDr-1x2P на печатной плате - общий вид

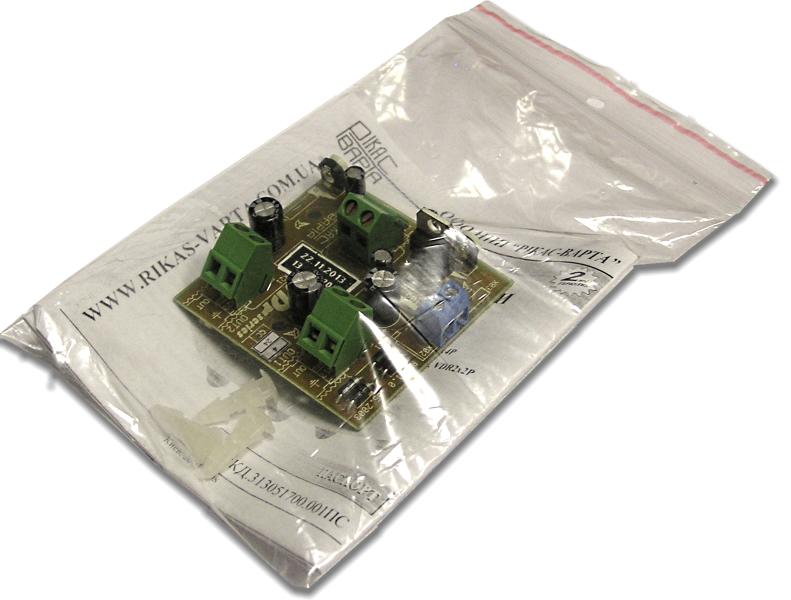

Распределитель видеосигнала VDr-1x2P в транспортной таре, с комплектом ЗИП и паспортом

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
VDr-1x2P   Распределитель видеосигнала  312,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-12-24 - 2012-12-24
