VDr-1x2PB - распределитель видеосигнала на плате с BNC разъемами



Общие сведения

Распределитель видеосигнала VDr-1x2PB используется для передачи одного видеосигнала на два приемника, с возможностью регулировки уровня выходного сигнал по каждому выходу для согласования с нагрузкой. Выполнен на печатной платы для установки в коммутационные боксы, подключение сигналов при помощи BNC разъемов

Фотография продукции:

Фото VDr-1x2PB - распределитель одного видеосигнала на 2 выхода

Техническая спецификация:

Наименование параметра Значение
Кол-во входных видеосигналов 1
Видеовход 1.0 В, 75 Ом, композитный
Система цветности PAL / NTSC / автоопределение
Кол-во выходов 2
Диапазон коэффициента передачи «вход-выход» 0,5 - 1,5
Полоса пропускания на уровне 3 дБ, МГц 0,1 - 10
Нелинейность АЧХ в рабочем диапазоне, не более, дБ ± 0,5
Напряжение питания, В 10 - 24
Ток потребления, не более, мА 40
Род тока питания постоянный/переменный
Диапазон рабочих температур, град. С -5 … +50
Габаритные размеры (В х Ш х Д), мм 25 х 85 х 60
Вес (в полном комплекте), не более, г 60

Назначение и область применения

Распределитель видеосигнала VDr-1x2PB предназначен для передачи одного видеосигнала к двум приемникам, а также для независимой регулировки уровня каждого выходного сигнала с целью его согласования по амплитуде с параметрами входного каскада приемника: видеорегистратором, монитором, конвертером и пр.

Регулировка уровня выходного сигнала осуществляется при помощи потенциометров на плате видеораспределителя в диапазоне от 0.5 до 1.5 амплитуды входного сигнала. Такая возможность позволяет наилучшим образом согласовать принимаемый сигнал с параметрами каждого приемника, а также компенсировать потери в кабеле.

Дополнительно распределитель видеосигнала оборудован выпрямителем и стабилизатором напряжения питания, поэтому для его электропитания можно использовать источники как постоянного, так и переменного тока, со стабилизированным или нестабилизированным выходным напряжением в диапазоне от 10 до 24 В.

Распределитель видеосигнала VDr-1x2PB выполнен в виде модуля на печатной платы, которая должна монтироваться в коммутационные коробки. Для подключения входных и выходных сигналов, на плате смонтированы разъемы BNC.

Распределитель предназначен для непрерывной круглосуточной работы.

Комплект поставки

  • VDr-1x2PB распределитель видеосигнала - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 шт.
  • Разъем питания на кабель DJK-10B - 1 шт.
  • Фиксатор межплатный для монтажа распределителя видеосигнала в коммутационный бокс - 3 шт.

Электронная документация

Галерея изображений

Распределитель видеосигнала VDr-1x2PB - общий вид

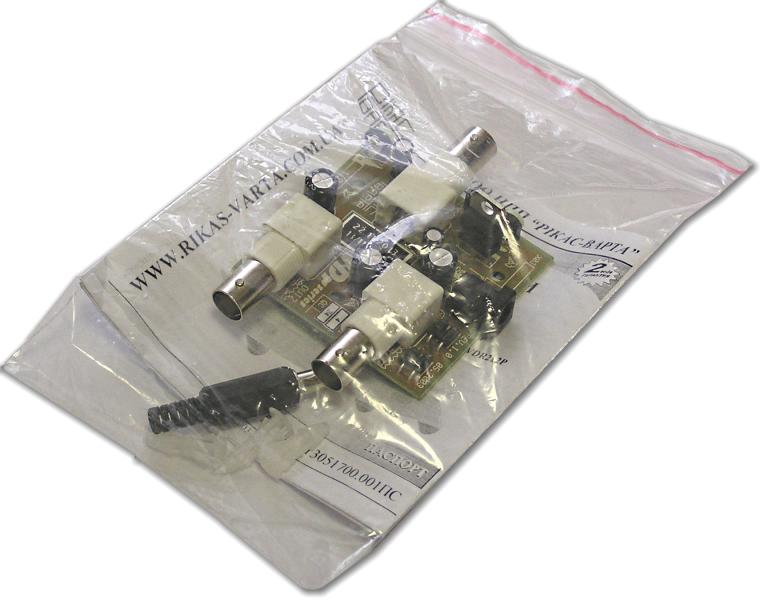

Распределитель видеосигнала VDr-1x2PB в транспортной таре, с комплектом ЗИП и паспортом
