Программируемая купольная видеокамера DE-616D является устаревшей моделью, которую не рекомендуется использовать в перспективных проектах.


Программируемая купольная видеокамера DE-616D



Общие сведения

Программируемая цветная купольная видеокамера для видеонаблюдения в помещениях. Построена на базе ПЗС матрицы SONY 1/3" высокого разрешения (540 ТВЛ) и процессора видеообработки с программируемыми пользователем параметрами. Оборудована объективом с фиксированным фокусным расстоянием (опциональные фокусные расстояния).

Фотография продукции:

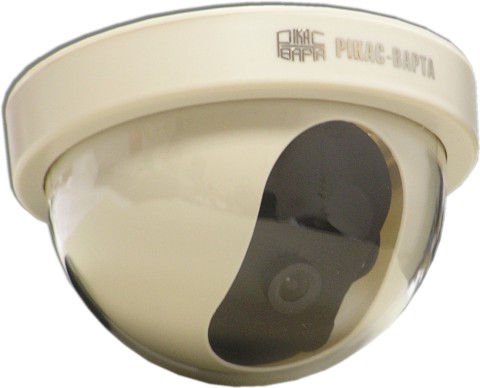

Фото DE-616D: цветная программируемая купольная видеокамера с фиксированным объективом

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/3" Super HAD ICX409AKA
Разрешение камеры 540
Эффективное количество пикселей (Ш х В) ~440К (752 х 582)
Минимальная освещенность (режим "день") 0,5 лк / F2.0
Минимальная освещенность (режим "ночь") 0,1 лк / F2.0
Отношение сигнал/шум, не менее, дБ 50
Электронный затвор, с 1/50 - 1/100000
Видеовыход 1.0 В, 75 Ом, композитный
Напряжение питания, В 10,8 - 13,2 (постоянный ток)
Ток потребления, не более, мА 90
Тип объектива С фиксированным фокусом
Фокусное расстояние объектива (мм); светосила f=3,6 мм; F=2.0
Опциональный объектив: фокус (мм); светосила f=6 / 8 / 12 мм; F=2.0
Диапазон рабочих температур, град. С +10 … +50
Габаритные размеры, мм 118 x 75 (диаметр х высота)
Вес нетто (в полном комплекте), не более, г 225
* Технология Super HAD является торговой маркой SONY Corporation. SuperHAD (Hole Accumulated Diode). ПЗС матрицы, выполненные по этой полупроводниковой технологии, отличаются улучшенной цветопередачей.

Назначение и область применения

Цветная программируемая видеокамера высокого разрешения (540 ТВЛ) на базе ПЗС матрицы SONY 1/3”, предназначена для организации видеонаблюдения внутри помещений с регулируемым климатом без содержания в воздухе пыли, влаги и агрессивных веществ.

Камера выполнена в пластиковом корпусе полусфера, снабжена объективом с фиксированным фокусным расстоянием. Встроенные схемы электронного затвора и компенсации задней засветки с программированием зон компенсации. Использование процессора видеообработки позволят получить высококачественное изображение и отличную цветопередачу. Камера поддерживает режим «день-ночь», благодаря которому при снижении освещенности переходит в черно-белый режим.

Программируемый пользователем процессор видеообработки позволяет настраивать параметры формируемого камерой изображения. Среди таких параметров: уровень электронного затвора - обеспечивает постоянную яркость изображения в дневное время независимо от яркости освещения, уровень максимального усиления - позволяет установить оптимальное усиление при работе ночью для получения светлой и не зашумленной картинки, настроить пороги перехода камеры в режим «день» и «ночь» в зависимости от освещенности в месте ее установки, установить контрастность и четкость формируемого изображения, задать режим и подстроить баланс белого, скорректировать уровни цветоразностных сигналов, запрограммировать от 1 до 64 зон компенсации задней засветки с настройкой уровня яркости в них, при необходимости выделить на экране от 1 до 4 приватных зон и скрыть их изображение. Все настройки хранятся в энергонезависимой памяти и не изменяются при обесточивании камеры.

Камеры с широкоугольным объективом (f=2.5 / 2.8 / 3.6 мм) используются для наблюдения за помещениями, а с узкоугольными (f=6 / 8 / 12 мм) – за коридорами, а также для идентификации лиц и фиксации номиналов денежных знаков при контроле кассовых операций.

Габаритный чертеж

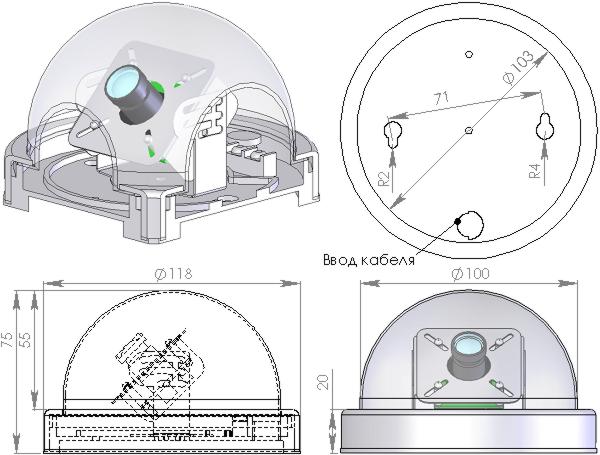

Габаритный чертеж DE-616D: цветная программируемая купольная видеокамера с фиксированным объективом

Комплект поставки

  • Видеокамера - 1 шт.
  • Монтажный комплект - 1 шт.
  • Программатор для видеокамеры - 1 шт. (при покупке более 10 камер)
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.
  • Руководство по программированию – 1 экз. (на партию)

Электронная документация

Галерея изображений

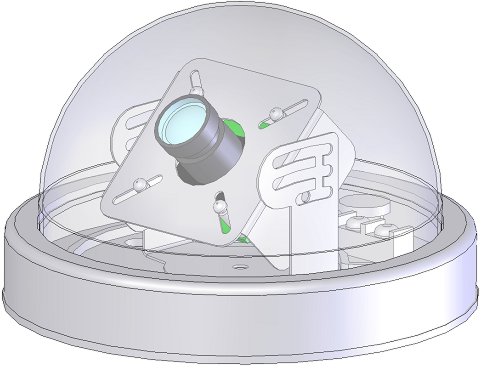

3D модель

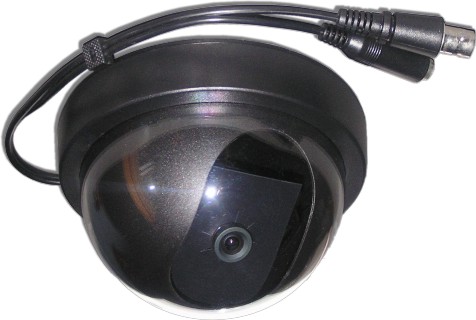

Вариант исполнения в черном корпусе

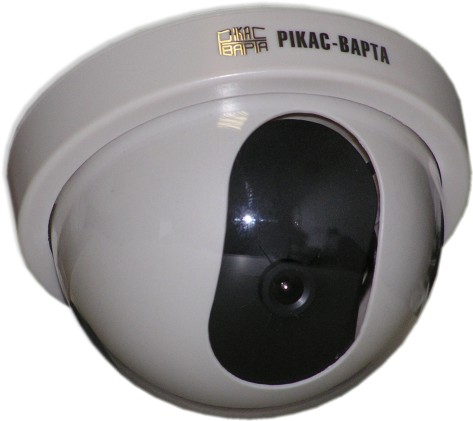

Вариант исполнения в корпусе цвета «слоновая кость»

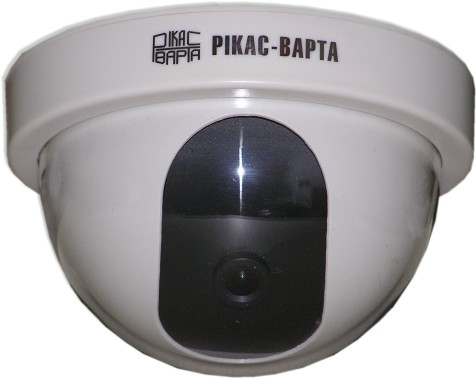

Вид спереди
Вид снизу
Конструкция корпуса


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2010-02-24 - 2010-02-24
